Range Rover 3. Снятие и установка раздаточной коробки (двигатель V8)
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.

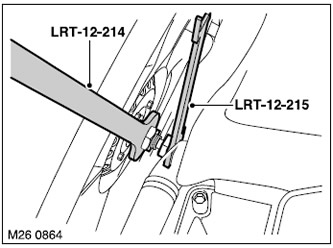

3. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
4. Установите автомобиль на подъемник.
5. Слейте рабочую жидкость из раздаточной коробки.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Слив рабочей жидкости и заполнение.
6. Снимите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
7. Снимите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.

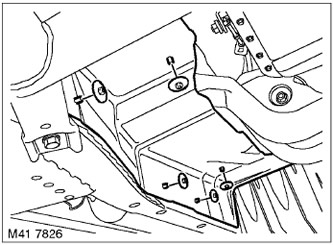

8. Отверните 5 гаек и снимите правый тепловой экран.
9. Установите и подведите домкрат под корпус коробки передач.
10. Снимите болт и гайку, соединяющие опору трансмиссии в сборе с поперечной рамой.

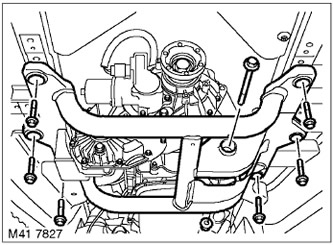

11. Выверните 6 винтов крепления поперечной рамы и снимите поперечную раму.

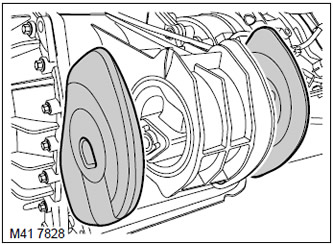

12. Снимите сайлент блоки с опоры.
13. Опустите коробку передач на домкрате.
ВНИМАНИЕ: Не допускайте, чтобы коробка передач повисла на тросе селектора передач.

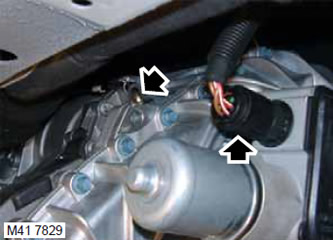

14. Снимите колодку с разъема узла привода переключения передач раздаточной коробки.
15. Снимите шланг вентиляции картера раздаточной коробки.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

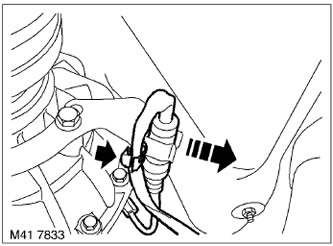

16. Разъедините фиксаторы, крепящие кабель кислородного датчика к раздаточной коробке.
17. Поддерживайте раздаточную коробку на домкрате.

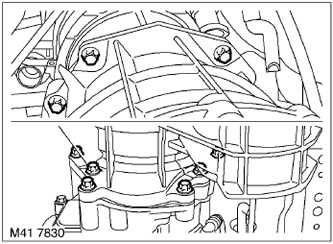

18. Выверните 9 винтов типа Torx и снимите раздаточную коробку.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.

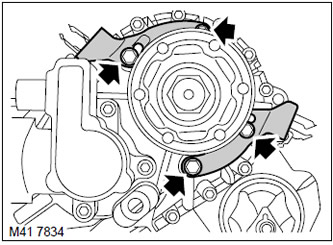

19. Выверните из корпуса раздаточной коробки 4 винта пластин фиксации разъема кислородных датчиков.

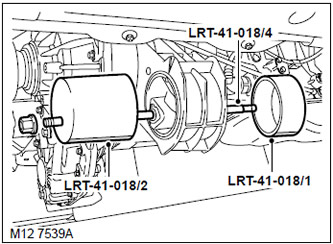

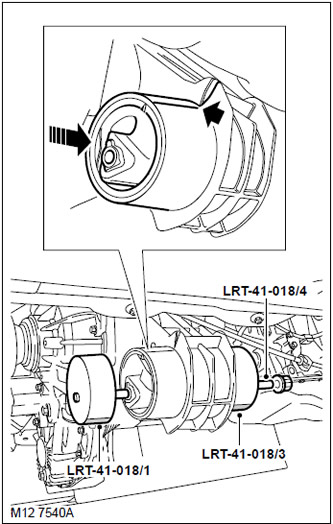

20. Нанесите на центральный винт приспособления LRT-41-018/4 молибденовую консистентную смазку и соберите приспособление для снятия опоры с раздаточной коробки, как показано на рисунке.
ВНИМАНИЕ: Убедитесь, что индикатор соосности находится в крайнем нижнем положении. Индикатором соосности является плоская проточка на приспособлениях LRT-41-018/1 и LRT-41-018/2.
Сборка
1. Очистите опору и сопрягаемые с ней поверхности.
2. Смажьте новую опору и сверление в корпусе раздаточной коробки для облегчения сборки.
3. Расположите новую опору у задней части раздаточной коробки и начните соединение. Опора должна двигаться без перекосов, а монтажные метки должны совпадать друг с другом.
ПРИМЕЧАНИЕ: Перенесите монтажную метку на боковую сторону опоры для облегчения обеспечения соосности.
4. Нанесите на центральный винт приспособления LRT-41-018/4 молибденовую консистентную смазку для установки опоры на раздаточную коробку. Начните, когда центральный винт вывернут на полную длину, а когда опора войдет примерно на 75 процентов, уменьшите длину центрального винта, ввернув его полностью в плиту LRT-41-018/1. При этом центральный винт приспособления LRT-41-018/4 не будет соприкасаться с рабочей жидкостью коробки передач и загрязнять ее.
ВНИМАНИЕ: Убедитесь, что индикатор соосности находится в крайнем нижнем положении.
5. Убедитесь, что опора установлена без перекосов. Если это необходимо, восстановите параллельность с помощью ударов деревянного молотка по плите основания.
6. Установите пластины фиксаторов разъемов и затяните винты с моментом 25 Н·м.
7. Очистите стыковочную поверхность раздаточной коробки, установочные штифты и отверстия под них.
8. Очистите входной вал и сопрягаемую с ним поверхность.
9. Нанесите тонкий слой смазки, предотвращающей заедание, на шлицы вала.
10. Установите раздаточную коробку и затяните винты типа Torx с моментом 43 Н·м.
11. Присоедините колодку кабеля.
12. Присоедините вентиляционный шланг к раздаточной коробке.
13. Установите и закрепите кабели кислородных датчиков.
14. Уберите домкрат из-под раздаточной коробки.
15. Установите сайлентблоки.
16. Соедините поперечную раму с опорой, установите болт с гайкой, но не затягивайте их до конца.
17. Поднимите коробку передач на домкрате.
18. Установите поперечную раму, заверните винты крепления и затяните их с моментом 68 Н·м.
19. Уберите домкрат из-под коробки передач.
20. Затяните гайку и болт крепления опоры к поперечной раме с моментом 100 Н·м.
21. Установите тепловой экран и затяните гайки его крепления.
22. Установите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
23. Установите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
24. Залейте рабочую жидкость в раздаточную коробку.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Слив рабочей жидкости и заполнение.
25. Установите вентилятор на шкив и затяните гайку крепления вязкостной муфты с моментом 45 Н·м
