Range Rover 3. Прокладка масляного поддона двигателя V8

Range Rover 3. Прокладка масляного поддона двигателя V8

Демонтаж

1. Выньте масляный щуп.

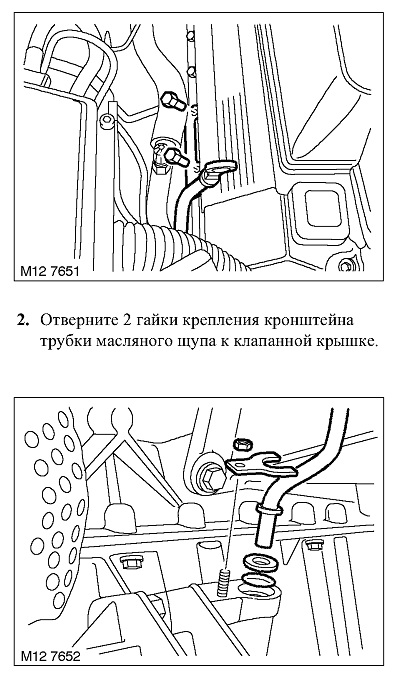

3. Отверните гайку и снимите планку крепления трубки масляного щупа к масляному поддону. Выньте трубку масляного щупа с уплотнительной шайбой. Утилизируйте уплотнительное кольцо.

Разборка

3. Отверните 31 болт крепления масляного поддона к блоку цилиндров.

ПРИМЕЧАНИЕ: Пометьте положение всех болтов поскольку они имеют различные длины. А=М8х 60мм; В=М6х 80мм; С=М6х 40мм. Оставшиеся болты имеют размерность

М6х 20мм.

4. Снимите масляный поддон и утилизируйте прокладку.

Проверка

1. Протрите поддон и ответную привалочную поверхность.

Сборка

1. На указанные на рисунке места нанесите валик герметика толщиной 2 мм.

2. Установите на поддон новую прокладку, поставьте поддон на своё место, вверните болты крепления, но не затягивайте их. ПРИМЕЧАНИЕ: Пометьте положение болтов М6, поскольку они имеют две различные длины.

3. Затяните 31 болт крепления верхней части поддона к блоку цилиндров: М6 х 8,8 мм моментом 10 Н«м, М6 х 10,9 мм моментом 12 Н«м,

М8 х 8,8 мм моментом 22 Н«м.

4. Протрите масляный фильтр и присоединительную часть маслосливной трубки.

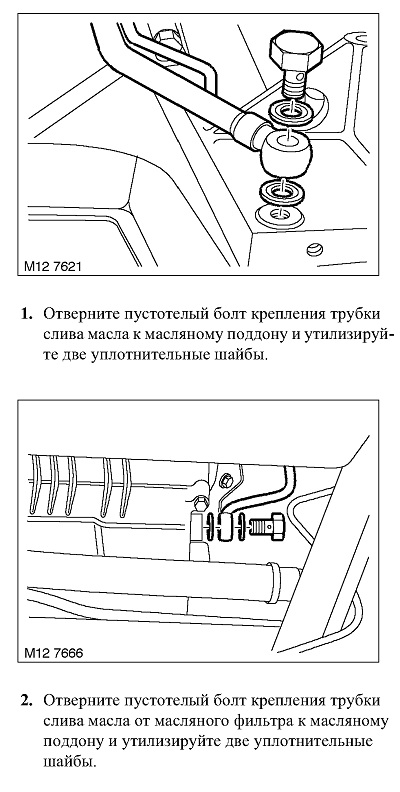

5. Установив 2 новые уплотнительные шайбы, вверните пустотелый болт крепления трубки слива масла от масляного фильтра к масляному поддону и затяните его моментом 30 Н«м.
