Range Rover 3. Установка прокладки головки блока цилиндров двигателя TD6

Установка

1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

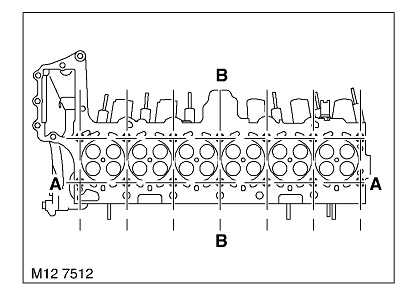

2. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.

3. Если кривизна нижней плоскости превышает предельно допустимую, то головка цилиндров подлежит замене. Фрезеровка нижней плоскости головки не допускается.

4. Новая прокладка должна иметь такую же толщину (количество просечек) как и прежняя, если только не были установлены новые поршни и шатуны. Если были установлены новые поршни и шатуны, то для подбора новой прокладки по толщине необходимо измерить выступание поршней.

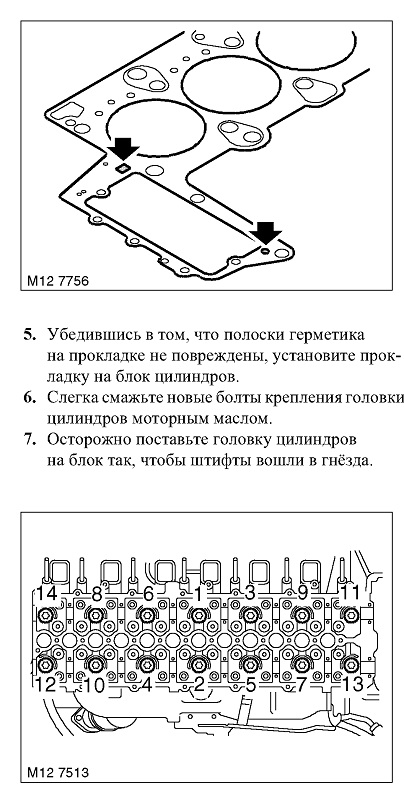

8. Вставьте новые болты крепления головки

и затяните их в указанной последовательности моментом 80 Н«м. Ослабьте все болты на пол-оборота и вновь затяните их. Момент затяжки 50 Н«м. Используя угловой динамометрический ключ доверните все болты в указанной последовательности на 90о и ещё раз на 90о.

9. Затяните болты крепления головки цилиндров к крышке механизма газораспределения. Момент затяжки 20 Н«м.

10. Протрите успокоители цепи газораспределения.

11. Поставьте успокоители цепи на место так, чтобы успокоитель со стороны впуска попал на нижний фиксатор и затяните оба новых верхних фиксатора. Момент затяжки 20 Н«м.

12. Протрите звёздочки распредвалов.

13. Наденьте цепь привода распредвалов на звёздочки.

14. Протрите турбокомпрессор и и ответную привалочную поверхность на выпускном коллекторе.

15. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н«м.

16. Установите хомуты поддержки вакуумного шланга и проводного жгута, затяните болт. Момент затяжки 10 Н«м.

17. Протрите трубки системы охлаждения двигателя и ответные поверхности.

18. Присоедините трубку системы охлаждения двигателя к корпусу термостата и закрепите её хомутом.

19. Вверните болты крепления трубки системы охлаждения двигателя и затяните их. Момент затяжки 10 Н«м.

20. Присоедините шланг к расширительному бачку и закрепите его хомутом.

21. Установите на место такелажный рым

и затяните болты. Момент затяжки 25 Н«м.

22. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.

23. Установите патрубок системы EGR, теплозащитный экран, вверните болты Torx, но пока не затягивайте. Болты затягиваются после установки теплообменника системы EGR. Момент затяжки 25 Н«м.

24. Протрите патрубок системы охлаждения и ответную посадочную поверхность.

25. Поставьте патрубок системы охлаждения на новую прокладку и затяните болты. Момент затяжки 8 Н«м.

26. Установите топливную рампу на место и затяните болты крепления. Момент затяжки 24 Н«м.

27. Установите топливные трубки высокого давления и опорную втулку, затяните гайки на трубках. Момент затяжки 20 Н«м.

28. Присоедините разъём к датчику температуры охлаждающей жидкости.

29. Наденьте разъёмы на свечи накаливания.

30. Присоедините разъём к датчику давления топлива.

31. Установите на место толкатели.



32. Установите теплообменник системы рециркуляции отработавших газов.


33. Присоедините "отрицательный" провод к аккумуляторной батарее.


34. Залейте в двигатель охлаждающую жидкость.
