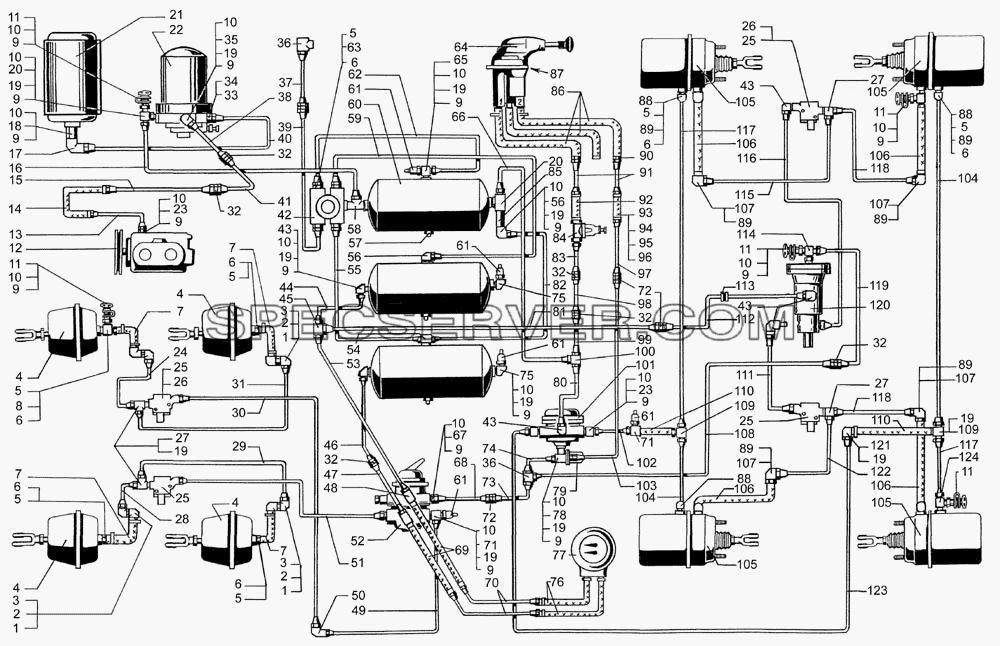

Запчасти: Воздухопроводы и аппараты тормозной системы с АБС для КрАЗ-7133H4
Воздухопроводы и аппараты тормозной системы с АБС для КрАЗ-7133H4 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| 1 |
|
250640 |
Гайка М20х1,5 |
| 2 |
|
314537 |
Угольник К1/4"хМ16х1,5 |
| 3 |
|
255Б-3506078 |
Угольник проходной |
| 4 |
|
КГ072-3519210-01 |
Камера тормозная |
| 5 |
|
65055-3506712 |
Шайба |
| 6 |
|
256Б-6801127-01 |
Кольцо 014-018-25-2-2 |
| 7 |
|
65055-3506060 |
Шланг |
| 8 |
|
346361 |
Тройник |
| 9 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
| 10 |
|
256Б1-3506017 |
Шайба уплотнительная |
| 11 |
|
13.3515310 |
Клапан контрольного вывода в сборе |
| 12 |
|
А29.14.000.К |
Компрессор |
| 13 |
|
65055-3506201-10 |
Трубка |
| 14 |
|
65055-3506500-10 |
Шланг |
| 15 |
|
65055-3506202-10 |
Трубка |
| 16 |
|
7133С4-3506207-100 |
Трубка к 4-х контурному клапану |
| 17 |
|
346100 |
Угольник М10х1хК1/4" |
| 18 |
|
256Б-3513120 |
Ниппель |
| 19 |
|
349507 |
Гайка М22х1,5 |
| 20 |
|
346345 |
Тройник |
| 21 |
|
65055-3513205 |
Ресивер осушитель |
| 22 |
|
А01.03.000 |
Воздухоосушитель с регулятором давления |
| 23 |
|
347509 |
Штуцер |
| 24 |
|
7133С4-3506280-000 |
Трубка от модулятора к передней правой тормозной камере I-ой оси |
| 25 |
|
472.195.016.0 |
Модулятор |
| 26 |
|
200275 |
Болт М8-6gх80 |
| 27 |
|
347381 |
Тройник |
| 28 |
|
7133С4-3506281-000 |
Трубка от модулятора к передней левой тормозной камере I-ой оси |
| 29 |
|
7133С4-3506284-000 |
Трубка от модулятора к левой тормозной камере II-ой оси |
| 30 |
|
7133Н4-3506271-000 |
Трубка от тормозного крана к правому переднему модулятору |
| 31 |
|
7133С4-3506283-000 |
Трубка от модулятора к правой тормозной камере II-ой оси |
| 32 |
|
346835 |
Штуцер проходной |
| 33 |
|
356Б-3570136 |
Кольцо |
| 34 |
|
347496 |
Штуцер |
| 35 |
|
256Б1-3506095 |
Угольник |
| 36 |
|
314538 |
Тройник 10 |
| 37 |
|
7133С4-3506251-000 |
Трубка к тройнику потребителей, задняя |
| 38 |
|
7133С4-3506206-000 |
Трубка к осушителю задняя |
| 39 |
|
7133Н4-3506251-100 |
Трубка к тройнику потребителей передняя |
| 40 |
|
65055-3506509 |
Трубка к регенерационному ресиверу |
| 41 |
|
7133С4-3506204-000 |
Трубка от компрессора к осушителю, средняя |
| 42 |
|
11.3515410 |
Клапан защитный четырехконтурный в сборе |
| 43 |
|
347223 |
Угольник |
| 44 |
|
7133С4-3506241-100 |
Трубка от ресивера к верхней секции тормозного крана, передняя |
| 45 |
|
346340 |
Тройник |
| 46 |
|
7133С4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, задняя |
| 47 |
|
7133Н4-3506245-100 |
Трубка от ресивера к нижней секции тормозного крана, передняя |
| 48 |
|
7133Н4-3830055-000 |
Тройник |
| 49 |
|
7133Н4-3506266-000 |
Трубка развода воздуха к правым передним тормозным камерам |
| 50 |
|
346103 |
Угольник |
| 51 |
|
7133Н4-3506261-000 |
Трубка от тормозного крана к модулятору левому |
| 52 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
| 53 |
|
7133Н4-3506241-000 |
Трубка от ресивера к верхней секции тормозного крана, задняя |
| 54 |
|
347309 |
Тройник |
| 55 |
|
65055-3506228 |
Трубка к ресиверу передних тормозов |
| 56 |
|
347264 |
Угольник |
| 57 |
|
11-3513110 |
Клапан слива конденсата |
| 58 |
|
346364 |
Тройник |
| 59 |
|
65055-3506224 |
Трубка к ресиверу задних тормозов |
| 60 |
|
260-3513015 |
Ресивер А40-280 |
| 61 |
|
ММ124-3810600 |
Датчик снижения давления |
| 62 |
|
65055-3506249-10 |
Трубка к ресиверу стояночных тормозов |
| 63 |
|
347486 |
Штуцер проходной |
| 64 |
|
100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе |
| 65 |
|
260-3506015 |
Тройник |
| 66 |
|
7133Н4-3506270-000 |
Трубка от 2-х магистрального клапана к тройнику развода воздуха |
| 67 |
|
347527 |
Штуцер |
| 68 |
|
6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя |
| 69 |
|
6443-3830028 |
Шланг к манометру |
| 70 |
|
6443-3830046 |
Трубка к манометру |
| 71 |
|
7133Н4-3506018-000 |
Тройник ввёртный |
| 72 |
|
314625 |
Штуцер |
| 73 |
|
7133Н4-3506286-000 |
Трубка от тормозного крана, средняя |
| 74 |
|
65053-3506347-60 |
Трубка |
| 75 |
|
260-3830056 |
Угольник |
| 76 |
|
6443-3830026 |
Шланг к манометру |
| 77 |
|
1901.3830010 |
Манометр 2-х стрелочный |
| 78 |
|
346355 |
Тройник |
| 79 |
|
100-3562010 |
Клапан двухмагистральный в сборе |
| 80 |
|
7133Н4-3506320-000 |
Трубка питания ускорительного клапана |
| 81 |
|
7133Н4-3506488-000 |
Трубка питания регулятора тормозных сил, передняя |
| 82 |
|
7133Н4-3506330-000 |
Трубка от рабочего контура к обратному клапану |
| 83 |
|
7133Н4-3506356-000 |
Трубка от крана ручного управления к клапану ускорительному, передняя |
| 84 |
|
12.3515010-01 |
Клапан защитный ординарный |
| 85 |
|
11.3567010 |
Клапан обратный |
| 86 |
|
65101-3506412 |
Шланг |
| 87 |
|
345053 |
Шайба уплотнительная |
| 88 |
|
65055-3506708 |
Угольник |
| 89 |
|
349522 |
Гайка М16 |
| 90 |
|
346871 |
Штуцер |
| 91 |
|
256Б1-3506254-01 |
Трубка к крану ручного управления |
| 92 |
|
65055-3506412 |
Шланг |
| 93 |
|
250-1015383-01 |
Шланг |
| 94 |
|
250-3408118 |
Хомут шланга 18 |
| 95 |
|
220083 |
Винт М5-6gх22 |
| 96 |
|
251086 |
Гайка М5х0,8 |
| 97 |
|
7133Н4-3506360-100 |

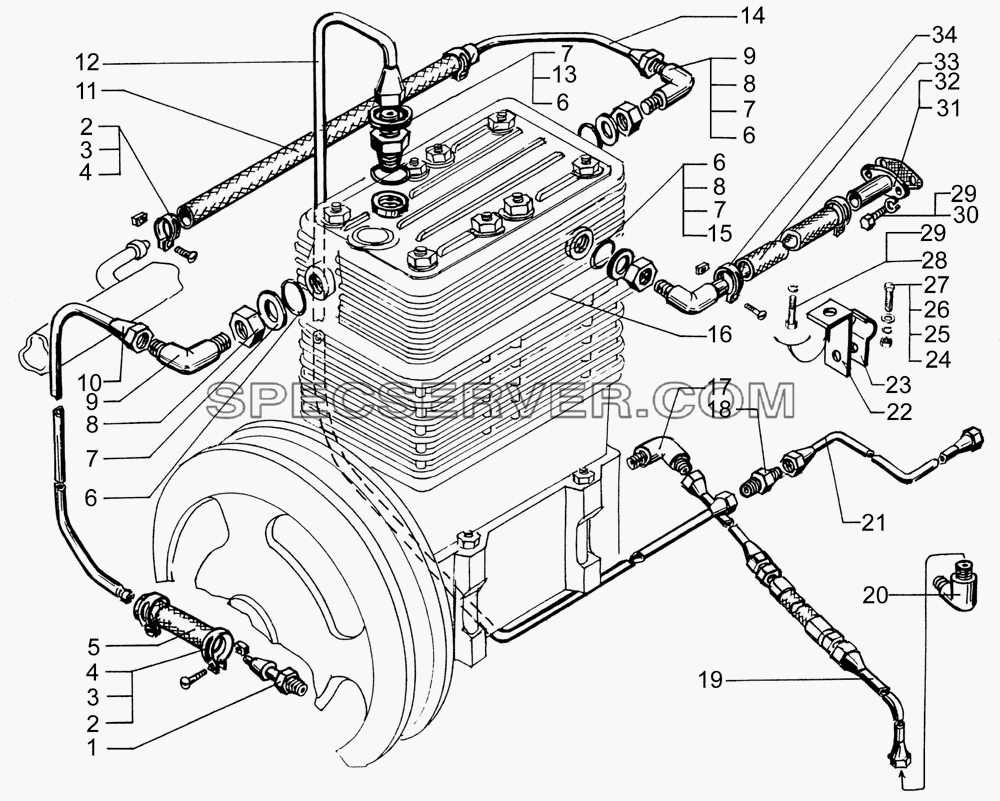

Установка компрессора для КрАЗ-7133H4 (список запасных частей)
