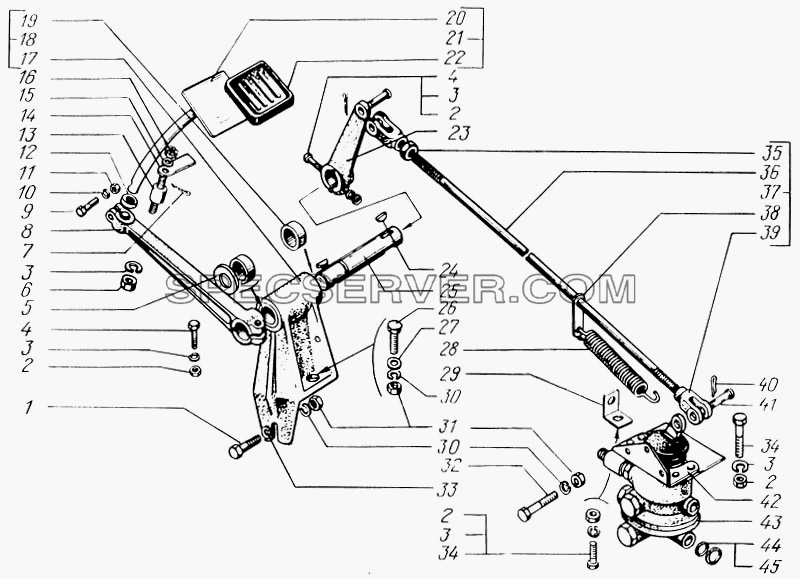

Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-65055 (список запасных частей)

Таблица запасных частей

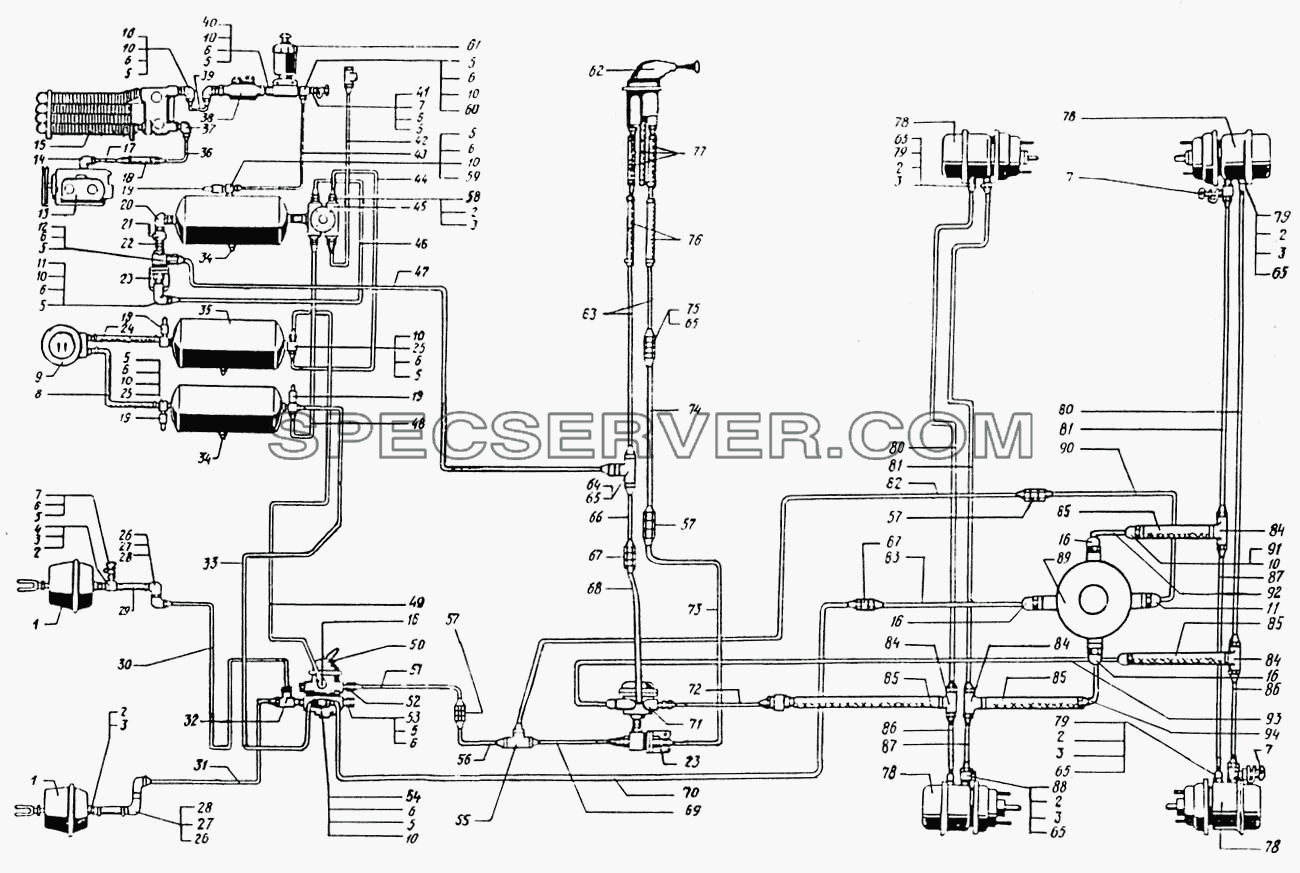

Воздухопроводы и аппараты тормозной системы автомобиля краз-65055 для КрАЗ-65055 (список запасных частей)

Таблица запасных частей

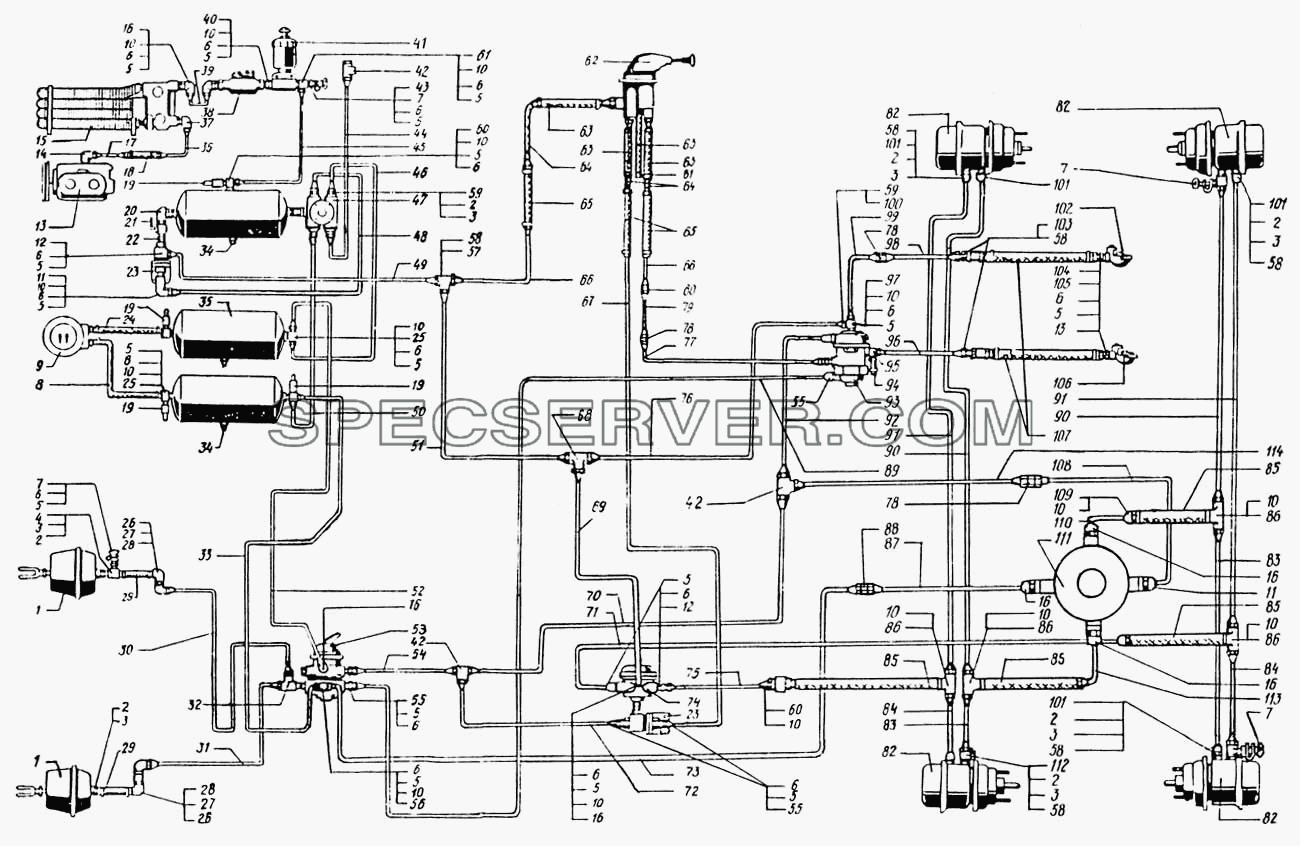

Воздухопроводы и аппараты тормозной системы автомобилей краз-65053, краз-650531, краз-64431 для КрАЗ-65055 (список запасных частей) Таблица запасных частей Установка и привод компрессора для КрАЗ-65055 (список запасных частей) Таблица запасных частей № Номер детали Наименование запчасти - 256Б1-3506254-01 Трубка к крану ручного управления - 65053-3506365 Трубка средняя - 65053-3506428 Трубка передняя - 65053-3506432 Трубка задняя - 65053-3506489-60 Трубка питания средняя 1 К072-3519210-01 Камера тормозная тип 24 задняя в сборе 1 Н.137.07.000 Камера тормозная тип 30 в сборе 2 256Б-6801127-01 Кольцо 014-018-25-2-2 3 6505-3506712 Шайба 4 346361-П29 Тройник 5 256Б-3570138 Кольцо резиновое уплотнительное Н1-25х20х2 6 256Б1-3506017 Шайба уплотнительная 7 13.3515310 Клапан контрольного вывода в сборе 8 260-3830026 Шланг соединительвый 9 11.3830 Манометр двухстрелочный 10 349507-П29 Гайка М22х1,5 11 347264-П29 Угольник М22х1,5 М16х1,5 12 347509-П29 Штуцер ввертной М22х1,5 13 161.3509012 Компрессор 14 314541-П29 Угольник К 3/8"хМ20х1,5 15 11.3511010 Водоотделитель в сборе 16 347223-П29 Угольник М22х1,5 17 260-3506201-30 Трубка от компрессора к влагомаслоотделителю передняя 18 255-3506211 Шланг соединительный 18 255С-3506211 Шланг соединительный 19 ММ124-3810600 Датчик снижения давления 20 6510-3520030 Угольник разобщительного крана 21 12.3520010 Кран разобщительный в сборе 22 260-3520030 Штуцер 23 100-3562010 Клапан двухмагистральный в сборе 24 260-3830028 Шланг соединительвый 25 347354-П29 Тройник М22х1,5 М16х1,5 26 314537-П29 Угольник ввертный К 1/4"хМ16х1,5 27 250640-П29 Гайка М20х1,5 28 255Б-3506078 Угольник проходной 29 65055-3506060 Шланг 29 650551-3506060 Шланг 30 5444-3506280-10 Трубка 31 5444-3506281 Трубка 31 5444-3506281-10 Трубка 32 347381-П29 Тройник М16х1,5 М22х1,5 33 5444-3506245 Трубка к нижней секции тормозного крана 34 100-3513110 Клапан слива конденсата 35 260-3513015 Ресивер А40-280 36 65101-3506204 Трубка от компрессора к водоотделителю задняя 37 256Б1-3506095 Угольник 38 11.3512010 Регулятор давления с предохранительным клапаном в сборе 39 65032-3506206 Трубка к регулятору давления 40 347596-П29 Штуцер М22х1,5 41 11.3515150-11ХЛ Противозамерзатель в сборе 42 314538-П29 Тройник проходной М16х1,5 43 260В-3506090 Втулка 44 65101-3506251 Трубка к потребителям 45 65032-3506207 Трубка к конденсационному ресиверу 46 5444-3506224 Трубка к ресиверу передних тормозов 47 11.3515410 Клапан защитный четырехконтурный в сборе 48 65101-3506249 Трубка от четырехконтурного клапана к двух-магистральному клапану 49 6322-3506270 Трубка от двухмагистрального клапана к тройнику развода воздуха 50 65101-3506228 Трубка к ресиверу задних тормозов 51 6322-3506320 Трубка питания регулятора тормозных сил среднего моста передняя 52 5444-3506241 Трубка к верхней секции тормозного крана 53 100-3514008-30 Кран тормозной двухсекционный с рычагом в сборе 54 6443-3506330-10 Трубка от тормозного крана к двухпроводному клапану передняя 55 347527-П29 Штуцер М22х1,5 М16х1,5 56 346345-П29 Тройник 57 260-3506293-10 Тройник 58 349522-П29 Гайка 59 347486-П29 Штуцер 10 проходной 60 260-3506018 Тройник 61 347383-П29 Тройник 62 12-3537010 Кран тормозной обратного действия 63 651011-3506412 Шланг 64 5444-3506254 Трубка верхняя 64 65101-3506412 Шланг 65 250-1015383-01 Шланг 65 250С-1015383-01 Шланг 66 250Б-3506418 Шланг соединительный 66 250БС-3506418 Шланг 66 6444-3506254 Трубка крана ручного управления 67 64431-3506428-82 Трубка 68 346316-П29 Тройник М22х1,5 М16х1,5 69 64431-3506274 Трубка питания задняя 69 65053-3506274-10 Трубка питания задняя 70 65032-3506286 Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя 71 64431-3506286-82 Трубка средняя 71 64431-3506455 Трубка 71 65053-3506286-60 Трубка средняя 72 65053-3506347-60 Трубка 72 65055-3506347 Трубка 73 65055-3506488 Трубка питания передняя 74 11.3518010 Клапан ускорительный в сборе 75 64431-3506454 Трубка 76 64431-3506324 Трубка питания двухпроводного клапана 76 65053-3506324-10 Трубка питания 77 6443-3506368 Трубка от ручного крана к двухпроводному клапану задняя 77 65053-3506362-10 Трубка задняя 78 № Номер детали Наименование запчасти 1 161.3509012 Компрессор 2 347516-П Штуцер К 3/8" 3 256Б-3509280 Шланг трубки подвода воды 4 256Б1-3509281 Трубка 5 256Б1-3509278 Трубка подвода воды к компрессору 6 256Б1-3509280 Шланг 7 297582-П29 Лента стяжная 10х180 8 258080-П29 Шплинт 5,6х25 9 212А-8101092 Пряжка хомута 10 256Б-3509287 Шланг отвода воды 11 255-3509309 Прокладка фланца трубы 12 252135-П2 Шайба 8 пружинная 13 201458-П29 Болт М8х1,25х25 14 255Б-3509300 Труба подвода воздуха в сборе 15 251086-П29 Гайка М5х0,8 16 250-3408117 Хомут шланга 17 220086-П29 Винт М5х0,8х30 18 6510-3509310 Шланг 18 651001-3509310 Шланг 19 130-3509240 Прокладка патрубка 20 255Б-3509245 Патрубок подвода воздуха 21 201454-П29 Болт М8х1,25х16 22 347214-П29 Угольник ввертной К1/8" М10х1 23 256Б1-3509260 Трубка подвода масла передняя 24 256Б1-3509262 Шланг 25 256Б-3509258-01 Трубка подвода масла в сборе 26 256Б1-3509261 Трубка подвода масла задняя 27 347910-П29 Кляммер 28 201499-П29 Болт М10х1,5х30 29 252136-П2 Шайба 10 пружинная 30 346100 Угольник М10х1хК1/4" Головка и блок цилиндров компрессора для КрАЗ-65055 (список запасных частей) Таблица запасных частей № Номер детали Наименование запчасти 1 45 9871 0017 Шплинт 2х16 2 303032-П10 Гайка М8 3 130-3509196 Крышка 4 130-3509180-А Шатун в сборе 5 200-3509200-10 Болт 6 130-3509190-Б Шатун 7 130-3509194 Втулка шатуна 8 11.3509150 Поршень и шатун в сборе 9 130-3509092-А Вкладыш шатуна 10 11.3509166 Кольцо маслосъемное 11 130-3509170 Палец поршневой 12 130-3509172 Кольцо стопорное 13 11.3509160 Поршень 14 11.3509165 Кольцо скребковое 15 130-3509164 Кольцо компрессионное 16 262518-А Пробка К 3/8" 17 161-3509028 Блок цилиндров компрессора в сборе 18 161-3509030-01 Блок цилиндров 19 130-3509069 Седло впускного клапана 20 414039-П29 Шпилька М8х1х57 21 250511-П29 Гайка М8х1 22 130-3509328 Пружина впускного клапана 23 130-3509363 Направляющая впускного клапана 24 130-3509056 Клапан впускной 25 120-3509044 Пробка нагнетательного клапана 26 120-3509045 Прокладка пробки 27 120-3509048 Пружина нагнетательного клапана 28 130-3509050 Клапан нагнетательный 29 130-3509051-А Седло нагнетательного клапана 30 130-3509055 Прокладка седла 31 130-3509039 Головка компрессора в сборе 32 130-3509040 Головка компрессора 33 130-3509043-А Прокладка головки
