201418 |
Болт М6х1х16 |
| - |
|
250-3710015-01 |
Рамка выключателя |
| - |
|
250-5301251 |
Кант декоративный левый |
| - |
|
250-5301252 |
Кант декоративный левый |
| - |
|
250-5301290-20 |
Держатель декоративного канта |
| - |
|
250-5325176-10 |
Скоба крепления боковой накладки |
| - |
|
250-8108060-10 |
Рукав обдува бокового стекла двери |
| - |
|
250462 |
Гайка М4х0,7 |
| - |
|
252002 |
Шайба 4 |
| - |
|
252132 |
Шайба 4 |
| - |
|
6322-3801040-10 |
Щиток приборов правый в сборе |
| - |
|
6322-5325010 |
Панель с приборами в сборе |
| - |
|
6437-3801042 |
Щиток приборов левый в сборе |
| - |
|
6437-3801044 |
Щиток приборов средний в сборе |
| - |
|
6446-3801040-10 |
Щиток приборов правый в сборе |
| - |
|
6446-5325010 |
Панель с приборами в сборе |

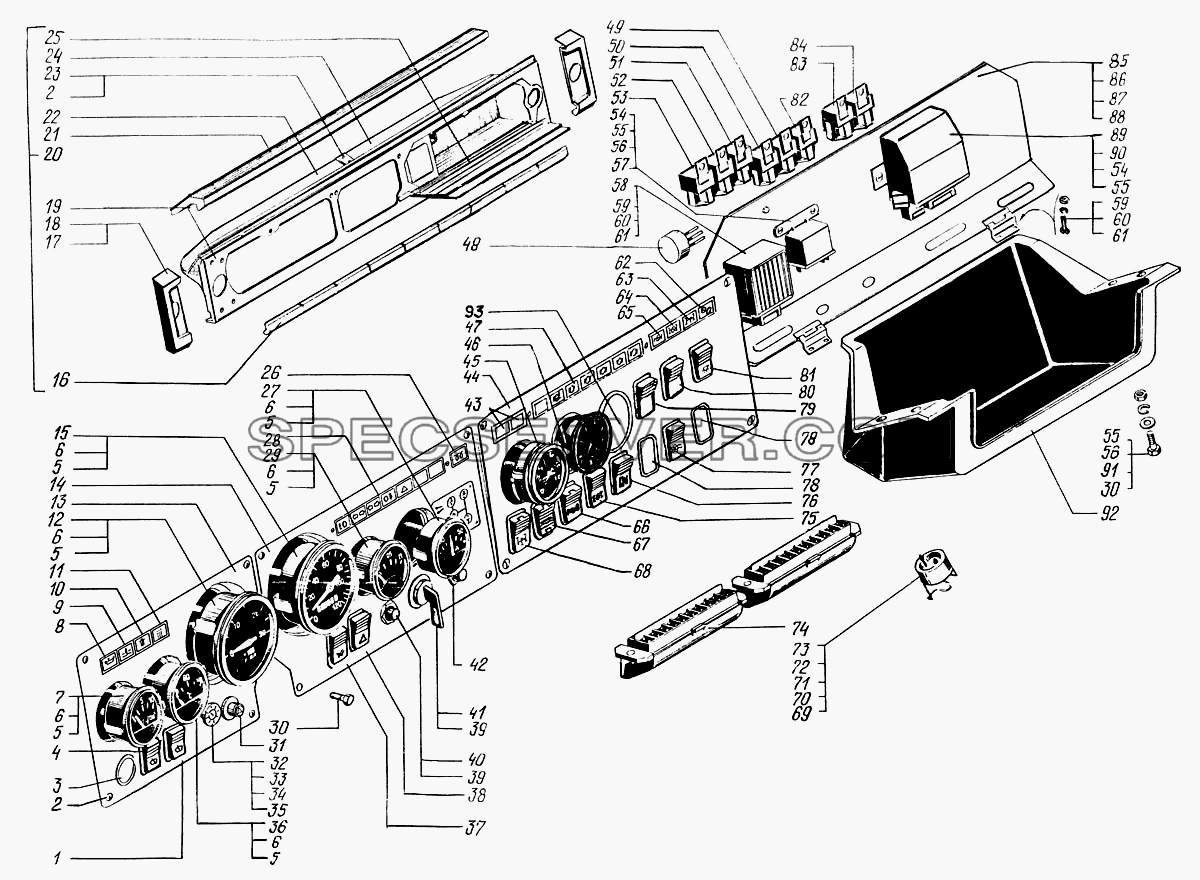

| 1 |
|
ПКл2-14.10 |
Переключатель электростеклоомывателя |
| 2 |
|
349203 |
Винт |
| 3 |
|
651001-3709060 |
Заглушка выключателя |
| 4 |
|
ПКл1-09.09 |
Переключатель электростеклоочистителя |
| 5 |
|
А24-2 |
Лампа |
| 6 |
|
ЛВ211-3714329 |
Патрон ламп освещения приборов |
| 7 |
|
33.3810010 |
Указатель давления масла |
| 8 |
|
2212.3803-23 |
Лампа контрольная падения давления масла в двигателе |
| 9 |
|
2212.3803-22 |
Лампа контрольная аварийной температуры охлаждающей жидкости |
| 10 |
|
2212.3803-24 |
Лампа контрольная засоренности масляного фильтра |
| 11 |
|
2212.3803-20 |
Лампа контрольная засоренности воздушного фильтра |
| 12 |
|
2531.3813010 |
Тахометр |
| 13 |
|
6437-5325017 |
Щиток левый |
| 14 |
|
6437-5325162 |
Щиток средний |
| 15 |
|
1211.3802010 |
Показывающий измерительный прибор спидометра |
| 16 |
|
250-5301250-30 |
Кант декоративный |
| 17 |
|
6437-5325120 |
Накладка панели приборов угловая правая |
| 18 |
|
6437-5325121 |
Накладка панели приборов угловая левая |
| 19 |
|
6437-5301178 |
Панель приборов |
| 20 |
|
6437-5301180-20 |
Панель приборов с накладками |
| 21 |
|
6437-5301360 |
Накладка панели приборов |
| 22 |
|
6437-5301365 |
Накладка панели приборов левая |
| 23 |
|
6437-5301367 |
Кронштейн крепления накладки |
| 24 |
|
6437-5301364 |
Накладка панели приборов правая |
| 25 |
|
6510-5325026 |
Крышка отсека |
| 26 |
|
2212.3803010-17 |
Лампа контрольная включения ЭФУ |
| 27 |
|
АП111Б-3811010 |
Амперметр |
| 28 |
|
2312.3803010-16 |
Блок контрольных ламп |
| 29 |
|
34.3806010 |
Указатель уровня топлива |
| 30 |
|
201420 |
Болт М6х20 |
| 31 |
|
245.3710000 |
Включатель аварийной сигнализации |
| 32 |
|
ВК416Б-3709000-01 |
Выключатель света щитка приборов с реостатом |
| 33 |
|
250-3709028-10 |
Ручка включателя света щитка приборов |
| 34 |
|
250-3709026 |
Гайка выключателя света щитка приборов |
| 35 |
|
242200 |
Винт М4х6 |
| 36 |
|
36.3807010 |
Указатель температуры воды |
| 37 |
|
ПКл1-04.03 |
Переключатель противотуманных фар и заднего противотуманного огня |
| 38 |
|
ПКл1-06.16 |
Переключатель знака автопоезда |
| 39 |
|
250-3708015 |
Гайка выключателя |
| 40 |
|
11.3704000 |
Выключатель нагревателя топлива и ЭФУ |
| 41 |
|
ВК354-3704000-0 |
Выключатель подогревателя |
| 42 |
|
11.3704000 |
Выключатель нагревателя топлива и ЭФУ |
| 43 |
|
6510-3803060 |
Заглушка контрольной лампы |
| 44 |
|
6437-5325016 |
Щиток правый |
| 45 |
|
1901.3830010-0 |
Манометр двухстрелочный |
| 46 |
|
1401.3830010 |
Манометр давления воздуха в шинах |
| 47 |
|
2312.3803010-15 |
Блок контрольных ламп с диодами |
| 48 |
|
РС493-3803010-У-ХЛ |
Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы |
| 49 |
|
11.3747010 |
Реле |
| 50 |
|
11.3747010 |
Реле |
| 51 |
|
11.3747010 |
Реле |
| 52 |
|
11.3747010 |
Реле |
| 53 |
|
11.3747010 |
Реле |
| 54 |
|
250508 |
Гайка М6-6Н |
| 55 |
|
252134 |
Шайба 6Т |
| 56 |
|
220103 |
Винт М6х12 |
| 57 |
|
738.3747010-20 |
Реле стартера |
| 58 |
|
26.3747000 |
Реле блокировки стартера |
| 59 |
|
220079 |
Винт М5х14 |
| 60 |
|
252133 |
Шайба 5 |
| 61 |
|
250464 |
Гайка М5 |
| 62 |
|
2212.3803-35 |
Лампа контрольная включения демультипликатора |
| 63 |
|
2212.3803-15 |
Лампа контрольная включения отбора мощности |
| 64 |
|
2212.3803-14 |
Лампа контрольная выключения блокировки межосевого дифференциала |
| 65 |
|
2212.3803-13 |
Лампа контрольная включения блокировки межколесного дифференциала |
| 66 |
|
ПКл1БС-06.74/75 |
Переключатель передач и отключения мостов |
| 66 |
|
ПКл2-14.14 |
Переключатель блокировки межколесного дифференциала |
| 68 |
|
ВКл1БС-01.41 |
Выключатель отбора мощности |
| 69 |
|
252130 |
Шайба 3 |
| 70 |
|
250458 |
Гайка М3 |
| 71 |
|
252000 |
Шайба 3 |
| 72 |
|
221512 |
Винт М3х28 |
| 73 |
|
250-3715020 |
Розетка переносной лампы 47К |
| 74 |
|
ПР112-3722000 |
Блок предохранителей освещения и потребителей |
| 75 |
|
ВКл1-01.35 |
Выключатель блокировки межосевого дифференциала |
| 76 |
|
ПКл1-02.13 |
Переключатель датчиков уровня топлива |
| 77 |
|
ПКл1-04.11 |
Переключатель режимов электродвигателей отопителя |
| 78 |
|
250-5301235-10 |
Заглушка |
| 79 |
|
ВКл1-01.17 |
Выключатель подкузовного фонаря |
| 80 |
|
ВКл1-01.17 |
Выключатель подкузовного фонаря |
| 81 |
|
Устройство седельно-сцепное для КрАЗ-63221 (список запасных частей)
Устройство седельно-сцепное для КрАЗ-63221 (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| - |
|
252963 |
Заклепка 3х14 |
| - |
|
64431-2702076 |
Подставка |
| - |
|
6446-2702008 |
Устройство седельно-сцепное с подставкой |
| 1 |
|
6443-2702010 |
Устройство седельно-сцепное ССУ50-20 в сборе |
| 3 |
|
250561 |
Гайка М16х1,5 |
| 3 |
|
6443-2703146 |
Пружина |
| 4 |
|
258038 |
Шплинт 3,2х16 |
| 5 |
|
260065 |
Палец 10х48 |
| 6 |
|
6443-2703140 |
Рукоятка |
| 7 |
|
6443-2703152 |
Опора |
| 8 |
|
6443-2703137 |
Рукоятка |
| 9 |
|
6443-2704140 |
Планка предохранительная |
| 10 |
|
6443-2704139 |
Ось |
| 11 |
|
6443-2703033 |
Пружина |
| 12 |
|
6443-2702028 |
Седло |
| 14 |
|
6443-2702009 |
Устройство седельно-сцепное с направляющей подвески шлангов в сборе |
| 15 |
|
6443-2703028 |
Кулак |
| 16 |
|
258675 |
Штифт |
| 17 |
|
6443-2703032 |
Шток |
| 18 |
|
6443-2703029 |
Кулак |
| 19 |
|
6443-2704138 |
Защелка |
| 20 |
|
260В-2702066 |
Уголок |
| 21 |
|
6443-2703156 |
Крышка |
| 22 |
|
6443-2703020 |
Опора |
| 23 |
|
6443-2703017 |
Захват задний |
| 24 |
|
6443-2703015 |
Захват задний в сборе |
| 25 |
|
201495 |
Болт М10х1,5х20 |
| 26 |
|
6446-2702060 |
Подставка |
| 27 |
|
252138 |
Шайба 14,2 |
| 28 |
|
201585 |
Болт М14х30 |
| 29 |
|
6443-2703016 |
Захват передний |
| 31 |
|
252139 |
Шайба 16 ОТ |
| 32 |
|
348716 |
Болт М16х45 |
| 33 |
|
258286 |
Шплинт 1,6х300 |
| 34 |
|
250691 |
Гайка М16х1,5 |
| 35 |
|
252017 |
Шайба 16 |
| 36 |
|
202148 |
Болт М16х1,5х55 |
| 37 |
|
250565 |
Гайка М20х1,5 |
| 38 |
|
252141 |
Шайба 20,5 |
| 39 |
|
252019 |
Шайба 20 |
| 40 |
|
348547 |
Болт М20х1,5х47 |
| 41 |
|
6443-2702071 |
Кронштейн |
| 42 |
|
6443-2702090 |
Подушка |
| 43 |
|
6443-2702056 |
Кронштейн в сборе |
| 44 |
|
258071 |
Шплинт 5х45 |
| 45 |
|
250910 |
Гайка М24х2 |
| 46 |
|
6443-2704125 |
Палец |
