МАШИНА КАНАЛОПРОМЫВОЧНАЯ КО-564-20 (ШАССИ KAMAZ-65115 6Х4) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(ШАССИ KAMAZ-43253 4Х2)

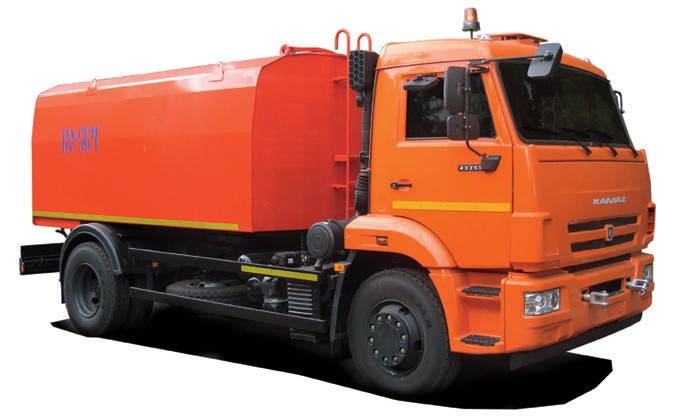

МАШИНА КАНАЛОПРОМЫВОЧНАЯ КО-564-20

(ШАССИ KAMAZ-43253 4Х2) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	КО-564-20
Вместимость цистерны, м3	7,5
Вместимость водяных баков, м3	5,45
Масса загружаемого в цистерну ила, кг	9300
Разрежение в цистерне, МПа	0,08
Глубина очищаемой ямы, м	4-6
Угол подъема цистерны, град	50
Объем воды для системы размыва ила, л	740
Производительность вакуумного насоса, м³/ч	720
Производительность насоса высокого давления, м³/ч	12,7
Диаметр очищаемых труб, мм	100-1000
Максимальное давление воды, подаваемое на размывочную головку, МПа	15
Температурный режим работы, °С	-20 – +40
Длина рукава высокого давления, м	100
Масса машины снаряженной, кг	8000
Масса сменного спецоборудования, кг	2200
Масса машины полная, кг	15500
Технически допустимая максимальная масса, кг:
— на переднюю ось / — на задний мост	6000 / 15500
Габаритные размеры (длина х ширина х высота), мм:	7000 х 2550 х 3200
Транспортная скорость, км/ч	90

Базовое шасси: модель	KAMAZ-43253-R4
Двигатель: модель	Сummins ISB6.7e4 245 (Евро-4)
Тип	дизельный с турбонаддувом, с ОНВ
Максимальная полезная мощность, л. с. (кВт), при 2500 об/мин	242 (178)

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

КО-564-20 - всесезонная каналопромывочная машина, предназначенная для профилактиче- ской санитарной очистки водосточных и канализационных сетей и ликвидации аварийных за- соров.

В основную комплектацию специального оборудования входит:

цистерна с верхним люком и боковым отводом с вентилем и головкой-заглушкой для заправки и слива воды;

трёхплунжерный водяной насос;

барабан с гидроприводом для намотки и размотки рукава; укладчик рукава высокого давления на барабане;

рукав с пистолетом для обмыва размывочного рукава.

Насос и барабан с РВД размещены в заднем отапливаемом отсеке. Задний отсек имеет тепло- защитную облицовку и подогревается автономным электрофакельным отопителем. К машине прилагается набор из 2-х размывочных головок, которые применяются в зависимости от диаме- тра очищаемых труб и степени их засоренности. Размывочная головка под действием реактив- ной силы движется вперед по трубе и размывает осадок водяными струями высокого давления.

Температурный режим работы – от - 20 до + 40 оС
