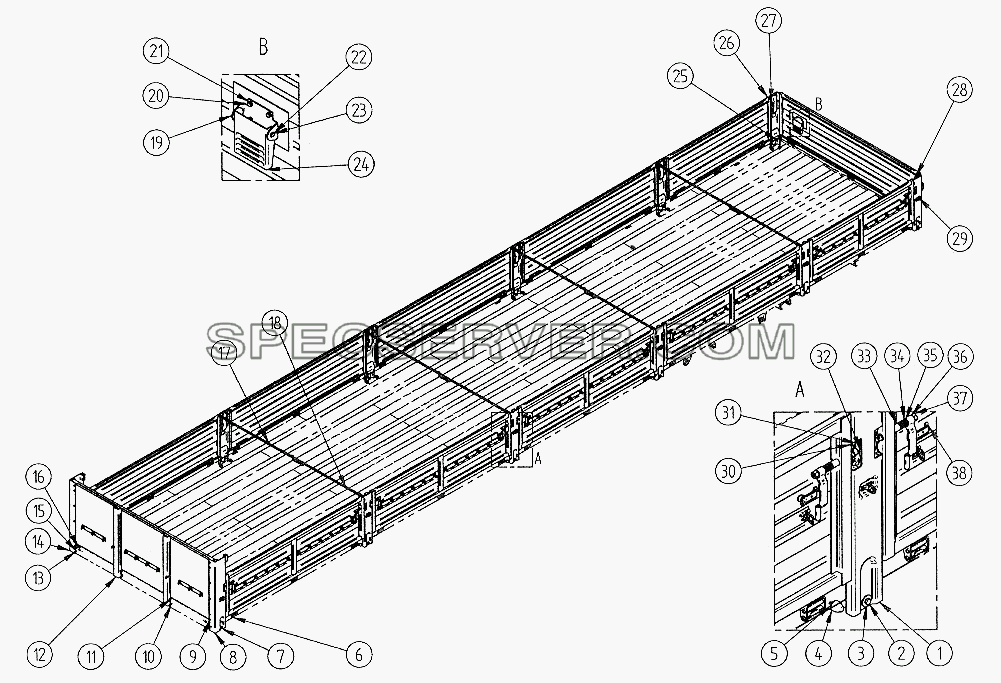

Запчасти: Платформа бортовая для СЗАПА-9327

Платформа бортовая для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	8357-8502056	Стойка средняя
2	1/55404/21	Болт М12х1,25х30
3	8357-8505026	Шайба
4	5320-5001106	Буфер ограничительный
5	1/61008/11	Гайка М8
6	9340.008502.010	Борт боковой
7	1/55410/21	Болт М12х1,25х60
8	9327.008502.041-80	Стойка передняя низкая
9	1/60436/21	Болт М8х25
10	1/05200/01	Шайба плоская 12х22
11	1/05170/70	Шайба пружинная 12
12	9327.008504.012-11	Борт передний
13	1/26386/01	Шайба плоская 10х18
14	9327.008502.040-80	Стойка передняя низкая
15	1/21647/11	Гайка М10х1,25
16	1/61015/11	Гайка М12х1,25
17	8350-8502076	Цепь стойки бокового борта
18	8352-8502062	Цепь стойки бокового борта с запором
19	5325-8503042	Кронштейн подножки
20	1/60432/21	Болт М8х16
21	1/05166/77	Шайба пружинная 8
22	8357-8503043	Ось подножки
23	1/10880/76	Шайба стопорная
24	5325-8503041	Подножка
25	1/55408/21	Болт М12х1,25х50
26	8357-8502010	Борт боковой
27	8357-8502050	Стойка задняя правая
28	8357-8503010-10	Борт задний
29	8357-8502051	Стойка задняя левая
30	1/05168/73	Шайба пружинная 10
31	1/59707/21	Болт М10х1,25х25
32	8357-8505010-01	Кронштейн упора
33	8357-8505018	Шайба
34	8357-8505004-10	Пружина
35	8357-8505020-40	Вал рукояти запора
36	8357-8505030-40	Рукоятка
37	1/21640/11	Гайка М14х1,5
38	9328.008505.037	Стопор

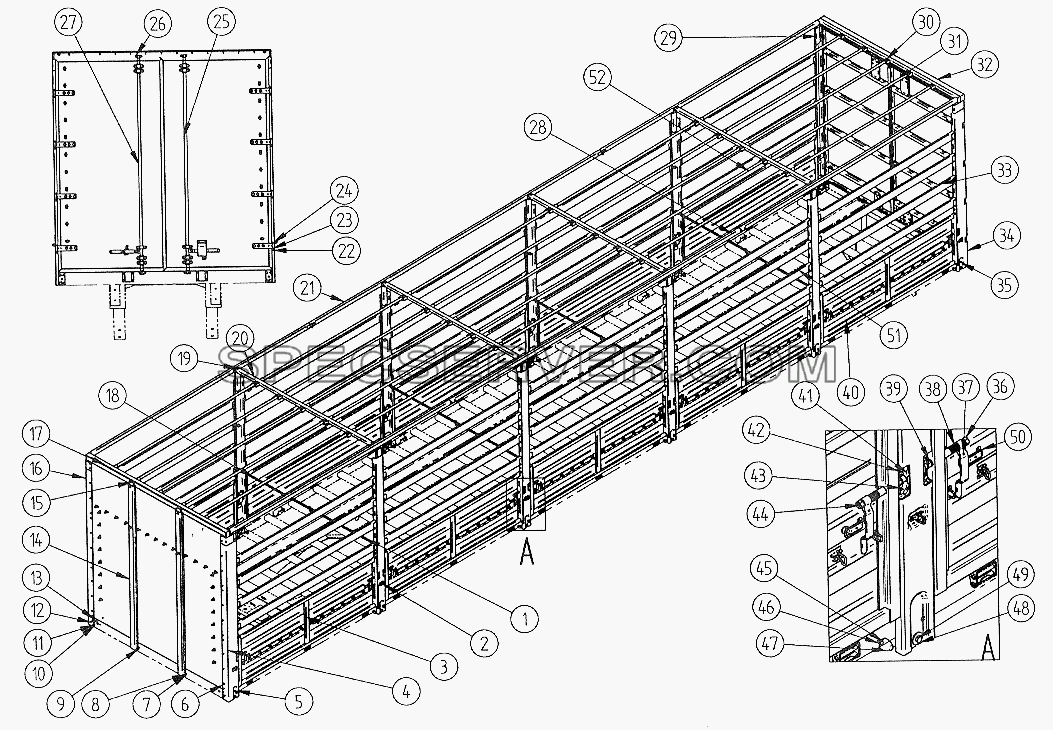

Запчасти: Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9327

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	8352-8502062	Цепь стойки бокового борта с запором
2	93282.008502.054-10	Стойка средняя
3	9327.008502.010-10	Борт боковой
4	93282.008502.051-10	Стойка передняя левая
5	1/55410/21	Болт М12х1,25х60
6	1/60436/21	Болт М8х25
7	1/61015/11	Гайка М12х1,25
8	1/05170/70	Шайба пружинная 12
9	1/05200/01	Шайба плоская 12х22
10	1/21647/11	Гайка М10х1,25
11	1/26186/01	Шайба плоская 10х18
12	1/59707/21	Болт М10х1,25х25
13	1/05168/70	Шайба пружинная 10
14	9328.008504.010-30	Стенка передняя
15	9328.008504.062	Заглушка
16	93282.008502.050-10	Стойка передняя правая
17	93282.008508.200-10	Поперечина передняя
18	8350-8502076	Цепь стойки бокового борта
19	9328.008508.224	Фиксатор дуги
20	93282.008508.112-10	Поперечина средняя
21	93271.008508.116-10	Распорка стоек правая
22	1/07346/01	Шплинт разводной 3х30
23	252006	Шайба 10
24	9328.006307.010	Палец
25	9328.006300.004	Створка двери правая
26	93866-6305060	Стопор кулачковый
27	9328.006300.005	Створка двери левая
28	93271.008508.117-10	Распорка стоек левая
29	93282.008502.450-10	Стойка задняя правая
30	9328.008508.243	Гнездо распорки дуг
31	93271.008508.403	Распорка поперечин задняя
32	93282.008508.111-10	Поперечина задняя с козырьком
33	9327.008508.227	Доска №2 каркаса тента
34	93282.008502.451-10	Стойка задняя левая
35	1/55408/21	Болт М12х1,25х50
36	1/21640/11	Гайка М14х1,5
37	9328.008505.030-20	Рукоятка
38	8357-8505004-10	Пружина
39	8357-8505018	Шайба
40	9327.008502.030-10	Борт боковой
41	8357-8505010-01	Кронштейн упора
42	1/59707/21	Болт М10х1,25х25
43	1/05168/70	Шайба пружинная 10
44	8357-8505020-40	Вал рукояти запора
45	1/05166/70	Шайба пружинная 8
46	1/61008/11	Гайка М8
47	5320-5001106	Буфер ограничительный
48	8357-8505026	Шайба
49	1/55404/21	Болт М12х1,25х30
50	9328.008505.037	Стопор
51	9327.008508.225	Доска №1 каркаса тента
52	93271.008508.404	Распорка поперечин средняя

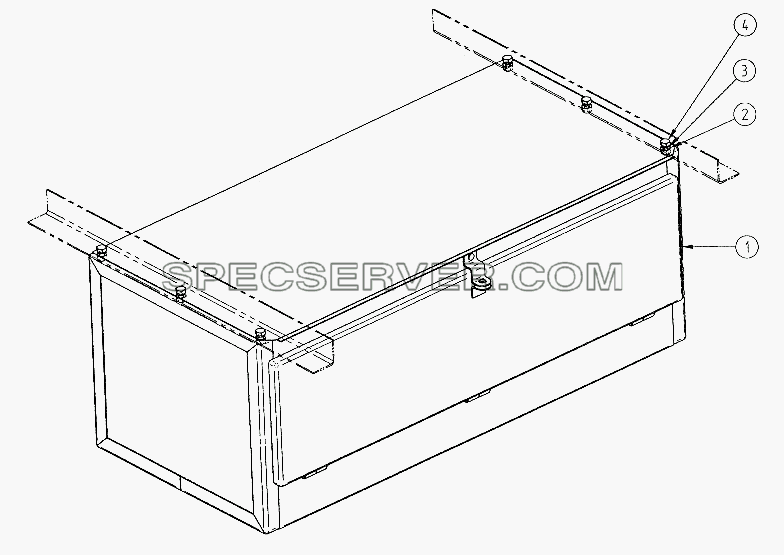

Ящик платформы для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9327.008507.010	Ящик платформы
2	1/05168/73	Шайба пружинная 10
3	1/21647/11	Гайка М10х1,25
4	1/59705/21	Болт М10х1,25х25

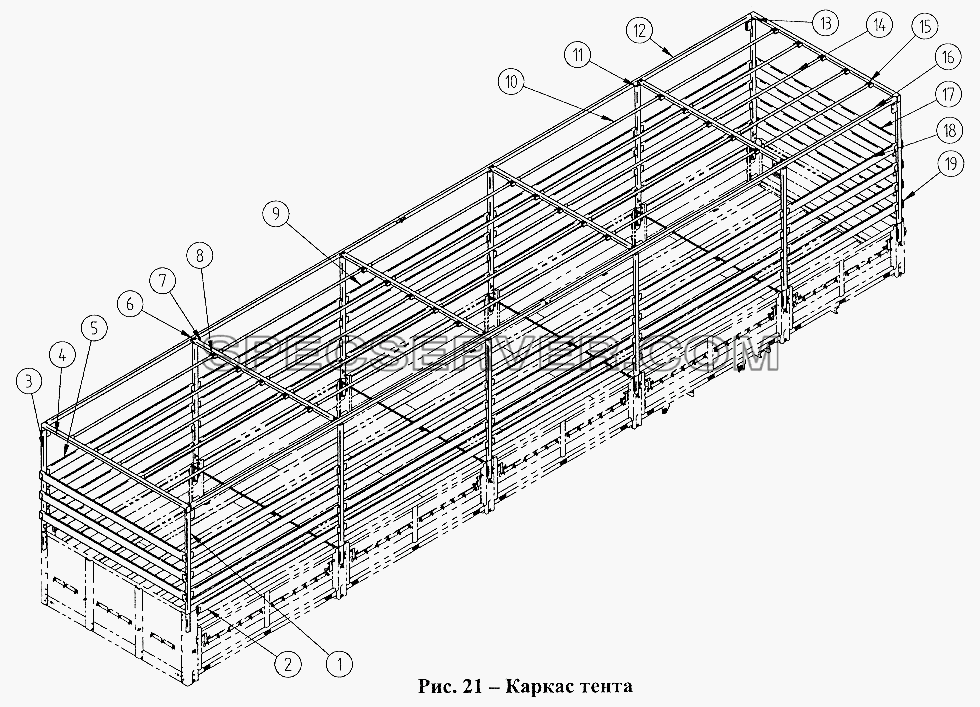

Каркас тента для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9327.008508.126-71	Стойка передняя каркаса тента
2	9327.008508.225	Доска №1 каркаса тента
3	9327.008508.127-71	Стойка передняя каркаса тента
4	93272.008508.200	Поперечина передняя
5	9327008508.229	Доска №3 каркаса тента
6	9328.008508.224	Фиксатор дуги
7	93282.008508.112-10	Поперечина средняя
8	9328.008508.243	Гнездо распорки дуг
9	8357-8508225	Доска каркаса тента передняя
10	93271.008508.404	Распорка поперечин средняя
11	9327.008508.160-71	Стойка средняя каркаса тента
12	9327.008508.116	Распорка стоек правая
13	9327.008508.120-71	Стойка крайняя каркаса тента
14	9327.008508.403	Распорка поперечин передняя
15	93272.008508.111	Поперечина задняя
16	9327.008508.117	Распорка стоек левая
17	9327.008508.235	Доска каркаса тента передняя
18	8357-8508227	Доска №1 каркаса тента
19	9327.008508.121-71	Стойка крайняя каркаса тента

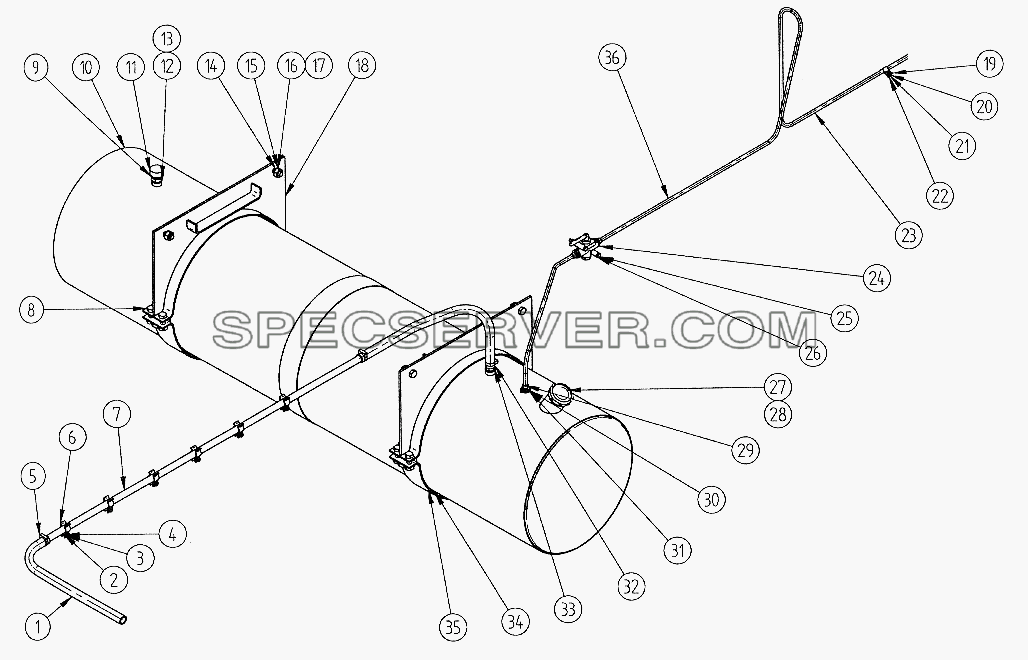

Бак топливный для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	9328.001104.018	Шланг №1
2	201456	Болт М8х20
3	1/61008/11	Гайка М8
4	1/05166/70	Шайба пружинная 8
5	35	Хомут
6	8551-8609175	Скоба
7	9328.001104.017	Топливопровод
8	1/58405/21	Болт М16х1,5х50
9	861021	Гайка М22х 1,5
10	9328.001101.005	Топливный бак
11	9328.001106.010-10	Клапан ограничительный
12	861024	Шайба
13	022-026-25-2-3	Кольцо
14	1/13905/21	Болт М16х1,5х40
15	251649	Гайка М16х1,5
16	1/05172/70	Шайба пружинная 16
17	1/05202/01	Шайба плоская 16х28
18	9328.001101.100-10	Кронштейн топливного бака правый
19	8357-3506432	Скоба
20	1/05164/70	Шайба пружинная 6
21	1/58962/11	Гайка М6
22	201418	Болт М6х 16
23	9327.001105.002	Трубка №1 от воздушного баллона к разобщительному крану
24	8350-3506406	Штуцер ввертный
25	1/60446/21	Болт М8х70
26	100-3520010	Разобщительный кран
27	9328.001103.072-10	Пробка топливного бака
28	9328.001103.075	Прокладка пробки
29	9327.001105.006	Трубка от разобщительного крана к топливному баку
30	1/02795/60	Прокладка 22х28х1
31	9328.001104.02240	Штуцер перекачки топлива
32	9327.001104.019	Шланг №2
33	9328.001104.024-10	Штуцер
34	9328.001101.120	Прокладка топливного бака
35	9328.001101.101-10	Кронштейн топливного бака левый
36	9327.001105.004	Трубка №2 от воздушного баллона к разобщительному крану

Крыло для СЗАПА-9327 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	8357-8403266-02	Крыло (заготовка К650)
2	1/26462/01	Шайба плоская 8х35
3	1/05166/73	Шайба пружинная 8
4	1/61008//11	Гайка М8
5	8357-8403313-01	Кронштейн крыла правый
6	8305-8404324-10	Раскос крыла
7	1/61015/11	Гайка М12х1,25
8	1/05170/70	Шайба пружинная 12
9	1/55403/21	Болт М12х25
10	8357-8403314-01	Кронштейн крыла левый
11	1/05196/01	Шайба плоская 8х17
12	1/60436/21	Болт М8х25
13	8357-8403282	Накладка крыла
14	8357-8403288	Фартук крыла
