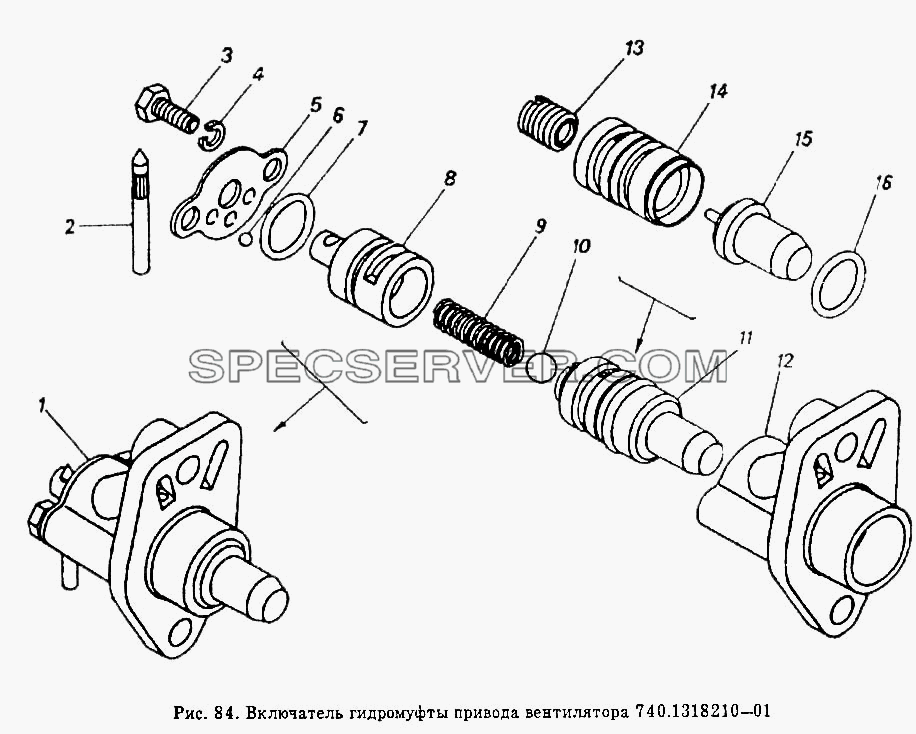

Запчасти: Включатель гидромуфты привода вентилятора для КамАЗ-5410

Включатель гидромуфты привода вентилятора для КамАЗ-5410 (список запасных частей)

Включатель гидромуфты привода вентилятора для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 740.1318210-01 Включатель гидромуфты в сборе
2 740.1318244-20 Рычаг пробки
3 1/09022/21 Болт ТЕМ6-6gх16
4 1/05164/73 Шайба 6 пружинная
5 740.1318242-10 Крышка
6 864736 Шарик Б5
7 740.1003439 Кольцо уплотнительное
8 740.1318238-10 Пробка
9 740.1318248-10 Пружина
10 864723 Шарик Б IV 9,525Н
11 740.1318220 Клапан термосиловой в сборе
12 740.1318214-10 Корпус включателя гидромуфты
13 740.1318222 Седло клапана
14 740.1318221 Корпус термосилового клапана
15 ТС103-1306090-10 Датчик термосиловой с поршнем в сборе
16 740.1003439 Кольцо уплотнительное

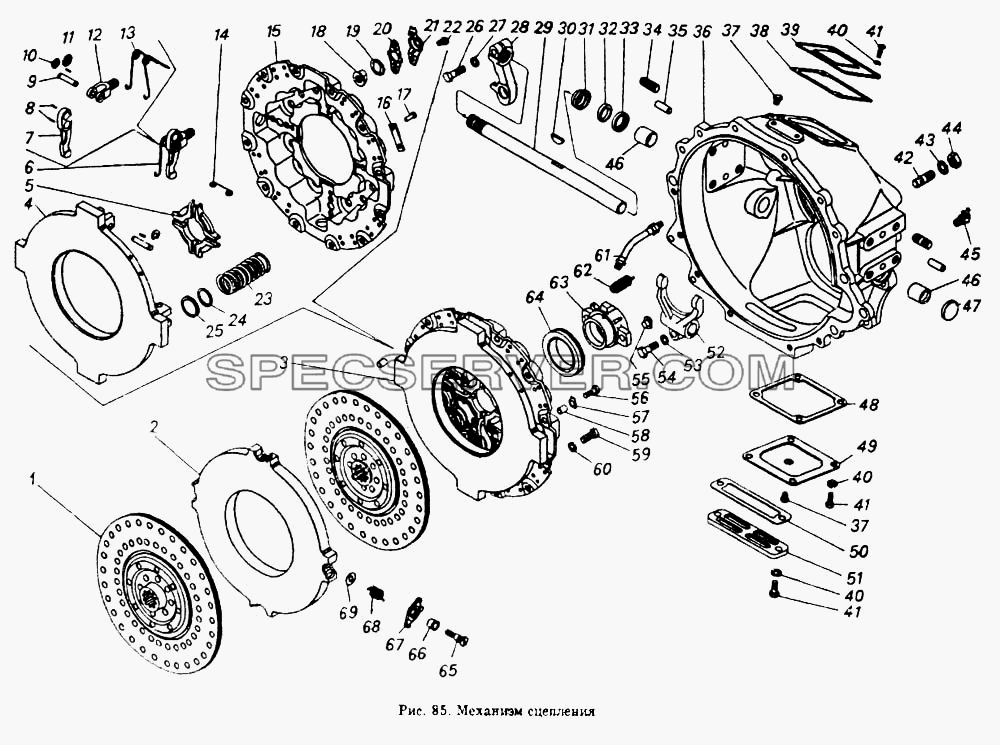

Запчасти: Механизм сцепления для КамАЗ-5410

Механизм сцепления для КамАЗ-5410 (список запасных частей)

Механизм сцепления для КамАЗ-5410 (список запасных частей)

Таблица запасных частей

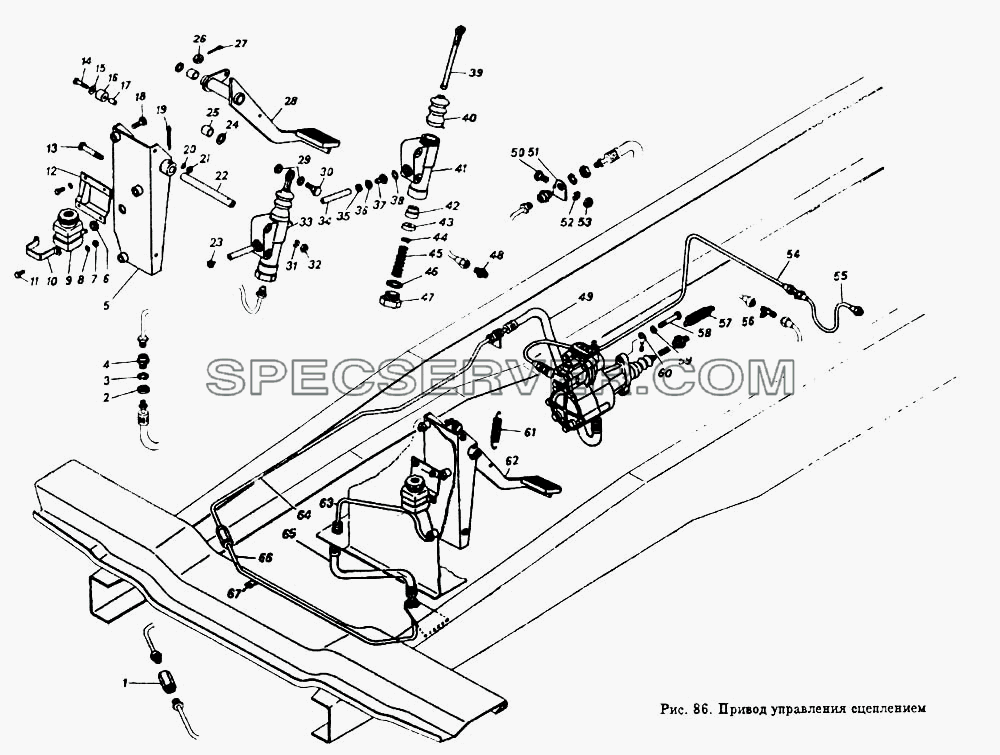

Привод управления сцеплением для КамАЗ-5410 (список запасных частей)

Привод управления сцеплением для КамАЗ-5410 (список запасных частей)

Привод управления сцеплением для КамАЗ-5410 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 1/05328/03 Заклепка 4х12
- 1/05329/03 Заклепка 4х14
- 1/30177/01 Заклепка 8х28
- 14.1600010 Сцепление в сборе
- 14.1601008-20 Картер сцепления с крышками в сборе
- 14.1601008-40 Картер сцепления с крышками в сборе
- 14.1601010-10 Картер сцепления в сборе
- 14.1601018 Крышка картера сцепления
- 14.1601030 Крышка картера сцепления верхняя
- 14.1601092 Диск ведущий средний в сборе
- 14.1601122 Кожух с балансировочными пластинами в сборе
- 14.1601131 Диск в сборе
- 14.1601132 Диск с кольцами в сборе
- 14.1601133 Диск
- 14.1601138 Накладка
- 14.1601142 Ступица ведомого диска
- 14.1601143 Кольцо
- 14.1601150 Пружина
- 14.1601153 Диск
- 14.1601161 Обойма пружин
- 14.1601180 Муфта выключения сцепления в сборе
- 14.1601232 Шланг смазывания
- 14.1601237 Вкладыш
- 14.1601239 Кольцо ниппеля
- 14.1601318-10 Пластина балансировочная
- 14.1601318-20 Пластина балансировочная
- 253570 Заклепка 5х12
- 255885 Заклепка 4х9
- 862506-10 Заклепка
- 870964 Ниппель шланга задний
- 870965 Ниппель шланга передний
- 870966 Ниппель
1 14.1601130 Диск ведомый в сборе
2 14.1601094 Диск ведущий средний
3 14.1601090-10 Диск нажимной в сборе
4 14.1601093 Диск нажимной
5 14.1601120 Кольцо упорное
6 14.1601086 Рычаг оттяжной в сборе
7 14.1601095 Рычаг оттяжной нажимного диска
8 14.1601270 Ролик 2х11,8 игольчатый
9 14.1601113 Ось рычага нажимного диска
10 1/10880/76 Шайба стопорная 9х18,5х1,1
11 14.1601096 Шайба
12 14.1601108 Вилка рычага нажимного диска
13 14.1601273 Пружина упорного кольца
14 14.1601275 Петля пружины
15 14.1601125 Кожух
16 14.1601318 Пластина балансировочная
17 1/05327/03 Заклепка
18 14.1601109 Гайка регулировочная
19 870865 Шайба стопорная 21х37х1,2
20 14.1601110 Пластина опорная регулировочной гайки
21 14.1601111 Пластина запорная
22 1/60430/21 Болт М8-6gх12
23 14.1601115-10 Пружина нажимная
24 14.1601118 Шайба теплоизолирующая
25 14.1601117 Шайба подкладки
26 1/13070/21 Болт М10х1,25-6gх40
27 1/05168/73 Шайба 10 пружинная
28 14.1601217 Рычаг вала вилки выключения сцепления
29 14.1601215 Вал вилки выключения сцепления
30 870813 Шпонка сегментная 6х9х22
31 14.1601240 Крышка сальника вала выключения сцепления
32 14.1601244 Кольцо сальника ГОСТ 6308-71
33 14.1601242 Кольцо уплотнительное сальника
34 1/18004/31 Шпилька М16х1,5х22х35
35 1/04830/11 Штифт 12х35
36 14.1601015-10 Картер
37 262542 Пробка КГ1/4"
38 14.1601038 Прокладка крышки
39 14.1601030-10 Крышка смотрового люка верхняя
40 1/05166/73 Шайба 8 пружинная
41 1/60436/21 Болт М8-6gх25
42 1/18006/31 Шпилька картера М16х1,5х22х45
43 1/05172/77 Шайба 16 пружинная
44 1/21641/11 Гайка М16х1,5-6Н
45 870840 Масленка КГ/8" 45 (45916751064)
46 14.1601216 Втулка вала вилки сцепления
47 870833 Заглушка 43
48 14.1601026 Прокладка крышки
49 14.1601022-30 Крышка смотрового люка нижняя
50 14.1601025 Прокладка передняя
51 14.1601018-10 Крышка люка передняя
52 14.1601203 Вилка выключения сцепления
53 1/05168/73 Шайба 10 пружинная
54 1/59709/21 Болт М10х1,25-6gх35
55 14.1601187 Сухарь муфты
56 870010 Болт М8-6gх27
57 870866 Шайба стопорная
58 14.1601284 Втулка установочная
59 870012 Болт М10х1,25-6gх30
60 1/05168/73 Шайба 10 пружинная
61 14.1601230 Шланг смазки муфты выключения сцепления
62 14.1601188 Пружина муфты выключения сцепления
63 14.1601185 Муфта выключения сцепления
64 14.1601196-01 Подшипник
64






№ Номер детали Наименование запчасти
- 1/05168/77 Шайба 10 пружинная
- 2101-1602562 Бачок главного цилиндра
- 2101-3505112 Корпус пробки бачка главного цилиндра
- 2101-3505113 Отражатель пробки бачка главного цилиндра
- 5320-1602518 Пружина главного цилиндра управления сцеплением в сборе
- 5320-1602569 Толкатель поршня
- 5320-1609617 Трубка
- 5320-1609619 Трубка
- 853973 Штуцер ввертный задних колес
- 864221 Кольцо уплотнительное толкателя
- 864811 Гайка накидная М14х1,5-6Н
- 864811 Гайка накидная М14х1,5-6Н
- 864815 Муфта 8 конусная
- 864815 Муфта 8 конусная
1 520109 Штуцер
2 1/07914/11 Гайка низкая М16х1,5-6Н
3 1/05172/77 Шайба 16 пружинная
4 5320-1602603 Штуцер соединительный
5 5320-1602063 Кронштейн оси педали сцепления в сборе
6 5320-1602074 Уплотнитель
7 1/58962/11 Гайка ЕМ6-6Н
8 1/05164/73 Шайба 6 пружинная
9 5320-1602560 Бачок главного цилиндра в сборе
10 5320-1602563 Хомут крепления бачка
11 1/09020/21 Болт М6-6gх12
12 5320-1602076 Кронштейн бачка
13 1/13437/21 Болт М10х1,25-6gх65
14 1/60439/21 Болт М8-6gх35
15 1/26467/01 Шайба плоская 8х20х2
16 5320-1602070 Ограничитель хода педали сцепления
17 5320-1602071 Втулка распорная
18 1/13069/21 Болт М10х1,25-6gх30
19 1/07350/01 Шплинт 4,7х50
20 1/05166/77 Шайба 8 пружинная
21 1/61008/11 Гайка М8х1,25-6Н
22 5320-1602055 Ось педали сцепления
23 1/01685/90 Хомут 12
24 5320-1602023 Шайба упорная ступицы педали сцепления
25 5320-1602072 Втулка оси педали сцепления
26 1/07920/11 Гайка М10х1,25-6Н
27 1/07344/01 Шплинт разводной 2х25
28 5320-1602010 Педаль сцепления в сборе
29 5320-1602573 Втулка пальца толкателя главного цилиндра управления сцеплением
30 5320-1602571 Палец толкателя главного цилиндра управления сцеплением
31 1/05168/77 Шайба 10 пружинная
32 1/21647/11 Гайка М10х1,25-6Н
33 5320-1602510-10 Главный цилиндр управления сцеплением в сборе
34 5320-1602575 Шланг гибкий
35 1/21700/79 Хомут
36 5320-1602579 Шайба стопорная
37 2101-1602552 Штуцер гибкого шланга
38 2101-3505092 Прокладка штуцера гибкого шланга главного цилиндра
39 5320-1602568 Толкатель поршня в сборе
40 5320-1602543 Чехол защитный главного цилиндра
41 5320-1602513-10 Главный цилиндр управления сцеплением
42 5320-1602515 Поршень главного цилиндра управления сцеплением
43 5320-1602517 Манжета поршня главного цилиндра управления сцеплением
44 5320-1602525 Держатель пружины
45 5320-1602519 Пружина главного цилиндра
46 5320-1602531 Прокладка пробки главного цилиндра управления сцеплением
47 5320-1602529 Пробка главного цилиндра управления сцепением
48 853973 Штуцер ввертный задних колес
49 5320-1602590 Шланг гибкий привода управления сцепления в сборе
50 1/55403/21 Болт М12х1,25-6gх25
51 5320-1602601 Скоба шланга привода управления сцеплением
52 1/05170/77 Шайба 12 пружинная
53 1/61015/11 Гайка М12х1,25-6Н
54 5320-1609618 Трубка
55 5320-1609616 Трубка подвода воздуха к усилителю первая в сборе
56 864892 Тройник ввертный симметричный
57 5320-1602160 Пружина оттяжная рычага вилки выключения сцепления
58 1/55407/21 Болт М12х1,25-6gх45
59 1/05170/77 Шайба 12 пружинная
60 5320-1602157 Скоба
61 5320-1602034 Пружина оттяжная педали сцепления
62 5320-1602008 Педаль сцепления с кронштейном и главным цилиндром в сборе
63 5320-1602588 Трубка от главного цилиндра в сборе
64 5320-1602606 Трубка вторая в сборе
65 5320-1602590 Шланг гибкий привода управления сцепления в сборе
66 5320-1602592 Трубка привода управления сцеплением в сборе
67 853922 Скоба

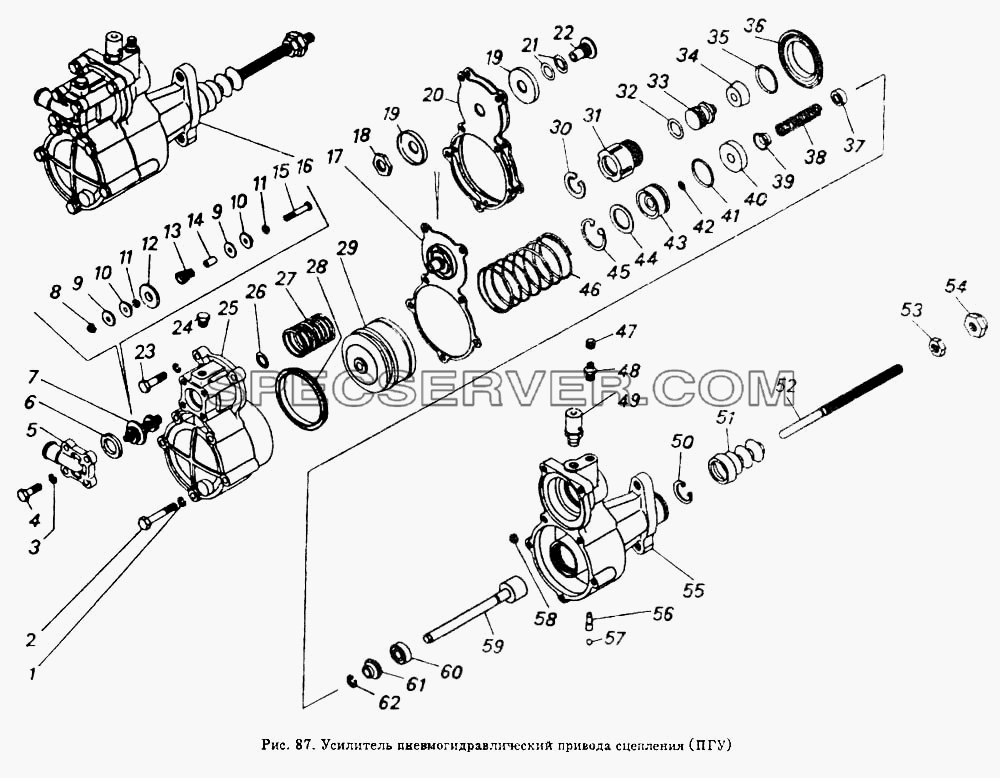

Усилитель привода управления сцеплением (ПГУ) для КамАЗ-5410 (список запасных частей)

Усилитель привода управления сцеплением (ПГУ) для КамАЗ-5410 (список запасных частей)

Усилитель привода управления сцеплением (ПГУ) для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5320-1609534 Поршень следящий редуктора в сборе
- 5320-1609536 Поршень следящий в сборе
- 5320-1609552 Поршень выключения сцепления в сборе
- 5320-1609556 Уплотнение поршня выключения сцепления в сборе
- 5320-1609592 Поршень пневматический в сборе
- 864226 Кольцо уплотнительное
1 1/05166/77 Шайба 8 пружинная
2 1/60446/21 Болт М8-6gх70
3 1/05166/77 Шайба 8 пружинная
4 1/60436/21 Болт М8-6gх25
5 5320-1609611 Крышка подвода воздуха
6 1/02458/50 Прокладка регулировочная 24,3х32х0,5
7 5320-1609578 Клапан пневмогидравлического усилителя в сборе
8 251642 Гайка стержня М4-6Н
9 862527 Шайба плоская 4,5х19х1
10 5320-1609585 Конус клапана редуктора усилителя
11 5320-1609591 Шайба
12 5320-1609587 Седло
13 5320-1609589 Пружина
14 5320-1609583 Трубка
15 5320-1609581 Стержень
16 5320-1609510 Усилитель пневмогидравлический в сборе
17 5320-1609570 Диафрагма ПГУ в сборе
18 853542 Гайка М18х1,5-6Н
19 5320-1609572 Шайба
20 5320-1609571 Диафрагма редуктора усилителя
21 5320-1609576 Прокладка седла
22 5320-1609574 Седло
23 1/60439/21 Болт М8-6gх35
24 864341 Пробка КГ 1/8"
25 5320-1609515 Корпус пневмогидравлического усилителя передний
26 864236 Кольцо уплотнительное
27 5320-1609573 Пружина диафрагмы
28 5320-1609597 Манжета пневматического поршня
29 5320-1609593 Поршень
30 33.1110682 Кольцо пружинное упорное
31 5320-1609543 Корпус
32 864247 Кольцо уплотнительное
33 5320-1609537 Поршень
34 5320-1609539.10 Манжета
35 864224 Кольцо уплотнительное
36 5320-1609525 Втулка
37 5320-1609561 Втулка пружины упорная
38 5320-1609565 Пружина распорная
39 5320-1609563 Втулка распорная уплотнения поршня выключения сцепления
40 864146 Манжета в сборе
41 864224 Кольцо уплотнительное
42 864235 Кольцо уплотнительное усилителя
43 5320-1609559 Корпус уплотнения
44 862528 Шайба плоская 3х40х2
45 862813 Кольцо упорное
46 5320-1609601 Пружина пневматического поршня
47 5320-3401377 Колпачок клапана
48 5320-3401371 Клапан перепускной
49 15.1772370 Сапун с клапаном в сборе
50 862810 Кольцо упорное
51 5320-1609569 Чехол защитный
52 5320-1609567 Толкатель поршня выключения сцепления
53 1/61015/11 Гайка М12х1,25-6Н
54 5320-1609568 Гайка сферическая толкателя
55 5320-1609517 Корпус задний
56 5320-1609521 Жиклер
57 864707 Шарик-заглушка
58 864849 Седло
59 5320-1609553 Поршень
60 864173 Манжета поршня 13,4х28 в сборе
61 5320-1609555 Втулка распорная
62 862814 Кольцо упорное

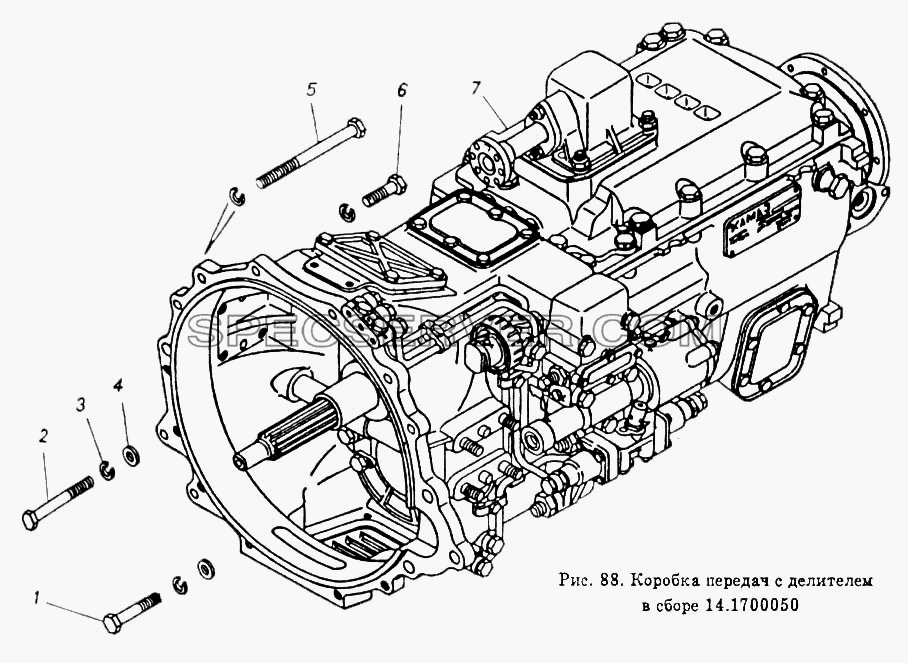

Коробка передач с делителем в сборе для КамАЗ-5410 (список запасных частей)

Коробка передач с делителем в сборе для КамАЗ-5410 (список запасных частей)

Коробка передач с делителем в сборе для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 14.3904020 Табличка заводская коробки передач
- 15.1700052 Коробка передач с делителем, управлением и деталями сцепления в сборе
- 15.1700150 Коробка передач в сборе
- 15.1700152 Коробка передач в сборе
- 31060 Гвоздь нарезной
1 1/55415/31 Болт М12х1,25-6gх90
2 1/55418/31 Болт М12х1,25-6gх120
3 1/05170/73 Шайба 12 пружинная
4 1/05200/01 Шайба плоская 12х22х3
5 870017 Болт М12х1,25-6gх180
6 1/55408/31 Болт М12х1,25-6gх50
7 15.1700050 Коробка передач с делителем, управлением и деталями сцепления в сборе

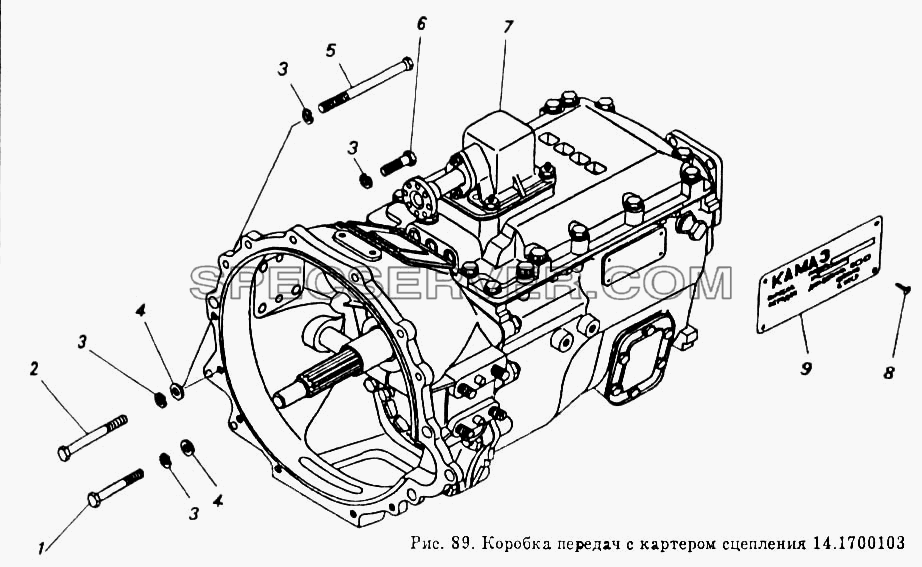

Коробка передач с картером сцепления для КамАЗ-5410 (список запасных частей)

Коробка передач с картером сцепления для КамАЗ-5410 (список запасных частей)

Коробка передач с картером сцепления для КамАЗ-5410 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 1/55415/31 Болт М12х1,25-6gх90
2 1/55418/31 Болт М12х1,25-6gх120
3 1/05170/73 Шайба 12 пружинная
4 1/05200/01 Шайба плоская 12х22х3
5 870017 Болт М12х1,25-6gх180
6 1/55408/31 Болт М12х1,25-6gх50
7 14.1700103 Коробка передач с картером сцепления в сборе
8 31060 Гвоздь нарезной
9 14.3904020 Табличка заводская коробки передач
