Запчасти: 5320-1602518 Пружина главного цилиндра управления сцеплением в сборе для КамАЗ-53504 (6х6)

5320-1602518 Пружина главного цилиндра управления сцеплением в сборе для КамАЗ-53504 (6х6) (список запасных частей)

5320-1602518 Пружина главного цилиндра управления сцеплением в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-1602519 Пружина главного цилиндра
2 5320-1602525 Держатель пружины
Запчасти: 5320-1602560 Бачок главного цилиндра привода сцепления в сборе для КамАЗ-53504 (6х6)

5320-1602560 Бачок главного цилиндра привода сцепления в сборе для КамАЗ-53504 (6х6) (список запасных частей)

5320-1602560 Бачок главного цилиндра привода сцепления в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-1602562 Бачок главного цилиндра привода сцепления
2 2101-1602562 Бачок главного цилиндра
3 2101-3505112 Корпус пробки бачка главного цилиндра
4 2101-3505113 Отражатель пробки бачка главного цилиндра
Запчасти: 5320-1602568 Толкатель поршня главного цилиндра в сборе для КамАЗ-53504 (6х6)

5320-1602568 Толкатель поршня главного цилиндра в сборе для КамАЗ-53504 (6х6) (список запасных частей)

5320-1602568 Толкатель поршня главного цилиндра в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5320-1602569 Толкатель поршня
2 864221 Кольцо уплотнительное толкателя

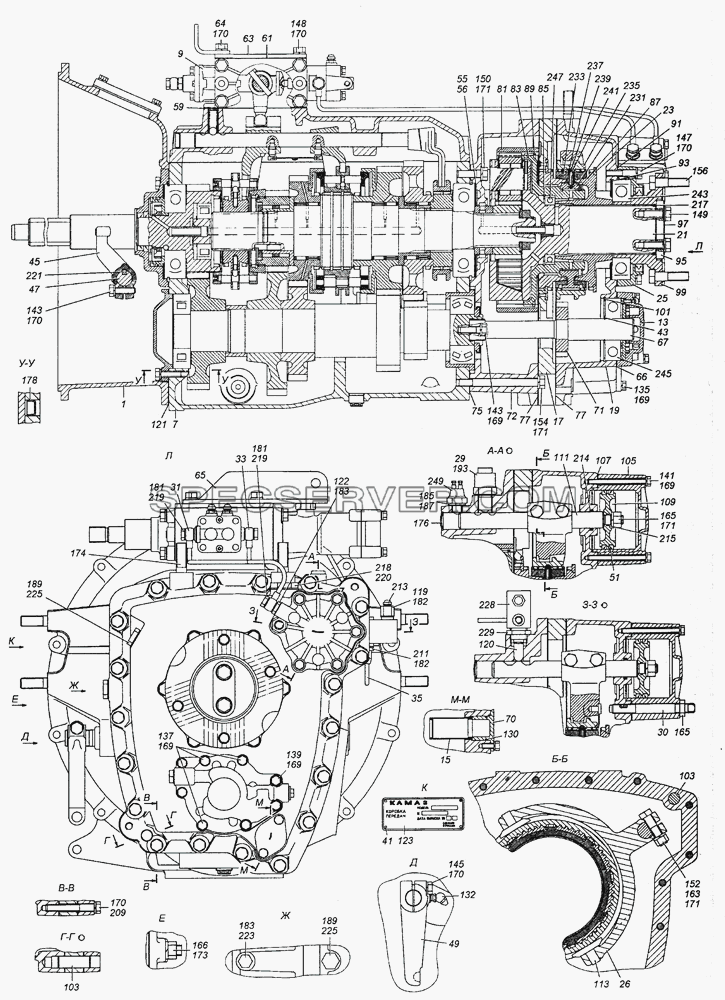

Запчасти: 161.1700011 Коробка передач в сборе для КамАЗ-53504 (6х6)

161.1700011 Коробка передач в сборе для КамАЗ-53504 (6х6) (список запасных частей)

161.1700011 Коробка передач в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей

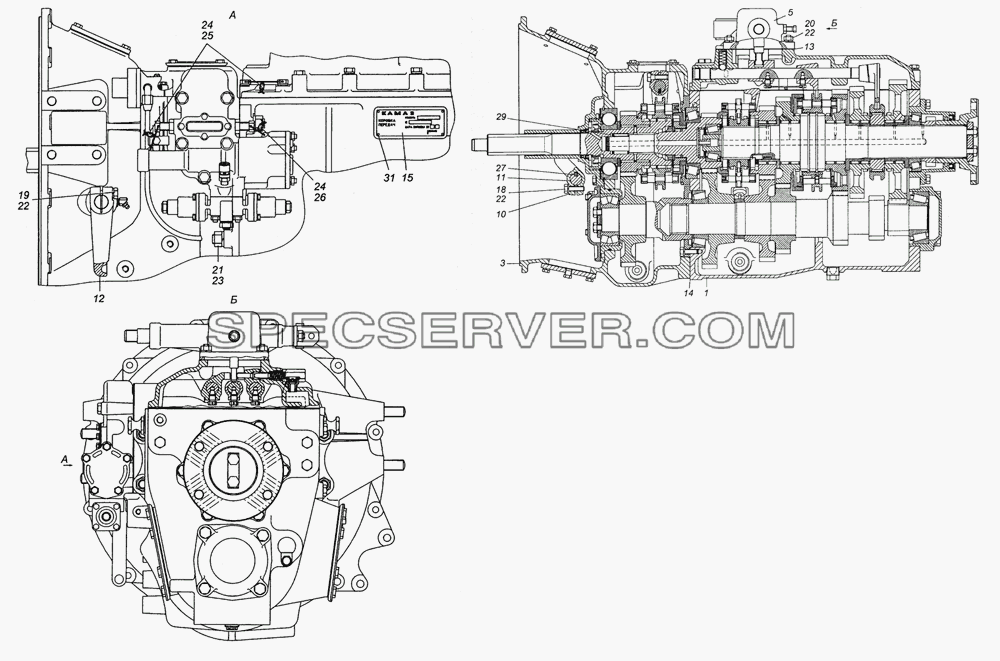

154.1700056 Коробка передач с делителем, управлением и деталями сцепления в сборе для КамАЗ-53504 (6х6) (список запасных частей)

154.1700056 Коробка передач с делителем, управлением и деталями сцепления в сборе для КамАЗ-53504 (6х6) (список запасных частей)

154.1700056 Коробка передач с делителем, управлением и деталями сцепления в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
1 17.1601008-10 Картер сцепления
7 161.1700151 Коробка передач в сборе
9 161.1702200 Опора рычага переключения передач в сборе
13 161.1704010 Насос масляный в сборе
15 161.1704050 Фильтр масляный в сборе
17 161.1721012 Проставка в сборе
19 161.1721020 Картер задний демультипликатора в сборе
21 161.1721022 Водило с сателлитами в сборе
23 161.1721142 Муфта блокировки синхронизатора с кольцом
25 161.1721201 Крышка задняя демультипликатора с манжетой в сборе
26 161.1722050 Вилка включения демультипликатора в сборе
29 161.1722060 Фиксатор в сборе
30 161.1722070 Винт регулировочный в сборе
31 161.1723290 Воздухопровод низшей передачи
33 161.1723292 Воздухопровод высшей передачи
35 161.1723295 Воздухопровод блокировки коробки передач
41 33.1111910 Гвоздь нарезной
43 740.1318066 Кольцо упорное
45 19.1601203-10 Вилка выключения сцепления
47 14.1601215 Вал вилки выключения сцепления
49 19.1601217-10 Рычаг вала вилки выключения сцепления
51 5320-1609597 Манжета пневматического поршня
55 14.1701035 Прокладка регулировочная
56 14.1701036 Прокладка регулировочная
59 14.1702122 Прокладка фланца верхней крышки
61 161.1702201 Прокладка крышки опоры
63 161.1702202 Крышка опоры
64 161.1702215 Болт М10х1,25-6gх125
65 161.1703449 Кронштейн реактивной тяги
66 161.1704017 Прокладка основания масляного насоса
67 161.1704019 Вал привода масляного насоса
70 161.1704055 Заглушка
71 161.1704094 Крыльчатка
72 161.1721015 Картер передний демультипликатора
75 161.1721017 Прокладка переднего картера
77 161.1721018 Прокладка заднего картера
81 161.1721090 Колесо центральное с внутренними зубьями
83 161.1721091 Ступица коронной шестерни
85 161.1721092 Кольцо упорное
87 161.1721093 Кольцо упорное
89 161.1721094 Кольцо стопорное
91 161.1721203 Прокладка задней крышки демультипликатора
93 161.1721204 Прокладка регулировочная
95 161.1721207 Шайба упорная
97 161.1721208 Шайба замковая
99 161.1721240 Фланец
101 161.1721245 Кольцо
103 161.1721250 Штифт
105 161.1722024 Цилиндр механизма переключения демультипликатора
107 161.1722026 Прокладка цилиндра
109 161.1722032 Поршень цилиндра включения демультипликатора
111 161.1722038 Шток поршня включения демультипликатора
113 161.1722041 Сухарь вилки включения демультипликатора
119 161.1723121 Переходник
120 161.1723131 Штифт
121 15.1770034 Прокладка картера делителя передач
122 15.1722380 Ввертыш
123 14.3904020 Табличка заводская коробки передач
130 034-038-25 Кольцо уплотнительное
132 864009 Масленка 2.3.45 Ц6хр. ГОСТ 19853-74
135 1/60434/21 Болт М8-6gх20
137 1/60441/31 Болт М10х1,25х45
139 1/60444/21 Болт М8-6gх60
141 1/60450/21 Болт М8-6gх90
143 1/59709/21 Болт М10х1,25-6gх35
145 1/13070/21 Болт М10х1,25-6gх40
147 1/13438/31 Болт М10х1,25-6gх50
148 1/59722/21 Болт М10х1,25-6gх120
149 1/55405/21 Болт М12х1,25-6gх35
150 1/55406/21 Болт М12х1,25-6gх40
152 1/55408/21 Болт М12х1,25-6gх50
154 1/55419/21 Болт М12х1,25х130
156 1/14220/21 Болт М14х1,5-6gх55
163 1/61015/11 Гайка М12х1,25-6Н
165 1/21640/11 Гайка М14х1,5-6Н
166 1/21641/11 Гайка М16х1,5-6Н
169 1/05166/73 Шайба 8 пружинная
170 1/05168/73 Шайба 10 пружинная
171 1/05170/73 Шайба 12 пружинная
173 1/05172/77 Шайба 16 пружинная
174 1/18006/31 Шпилька картера М16х1,5х22х45
176 1/01592/06 Заглушка 28
178 1/43290/07 Заглушка чашечная
181 1/02844/60 Прокладка уплотнительная 10х16х1,5
182 1/02984/60 Прокладка 12,2х18х1,5
183 1/02800/60 Прокладка уплотнительная 14х20х1,5
185 1/02785/50 Прокладка регулировочная 16х22х0,5
187 1/02813/80 Прокладка уплотнительная 16х22х1
189 1/02599/60 Прокладка 18х24х1,5
193 1/02795/60 Прокладка прямоугольного сечения 22х28х1
209 853066 Болт М10х1,25-6gх75
211 853979 Штуцер ввертный 8
213 864000 Клапан предохранительный на давление 0,12-0,24 кг/см2
214 864234 Кольцо уплотнительное
215 864236 Кольцо уплотнительное
217 864242 Кольцо уплотнительное
218






№ Номер детали Наименование запчасти
1 154.1700150 Коробка передач
3 154.1770010-10 Делитель передач с управлением в сборе
5 142.1702200 Опора рычага переключения передач
10 19.1601203-10 Вилка выключения сцепления
11 14.1601215 Вал вилки выключения сцепления
12 19.1601217-20 Рычаг вала вилки выключения сцепления
13 14.1702122 Прокладка фланца верхней крышки
14 15.1770034 Прокладка картера делителя передач
15 14.3904020 Табличка заводская коробки передач
18 1/59709/21 Болт М10х1,25-6gх35
19 1/13070/21 Болт М10х1,25-6gх40
20 1/21647/21 Гайка М10х1,25-6Н
21 1/21641/11 Гайка М16х1,5-6Н
22 1/05168/73 Шайба 10 пружинная
23 1/05172/77 Шайба 16 пружинная
24 864910 Пломба
25 870701 Проволока пломбировочная
26 870702 Проволока пломбировочная
27 870813 Шпонка сегментная 6х9х22
29 4625321961 Подшипник роликовый радиальный с длинными цилиндрическими роликами без колец 264706
31 33.1111910 Гвоздь нарезной

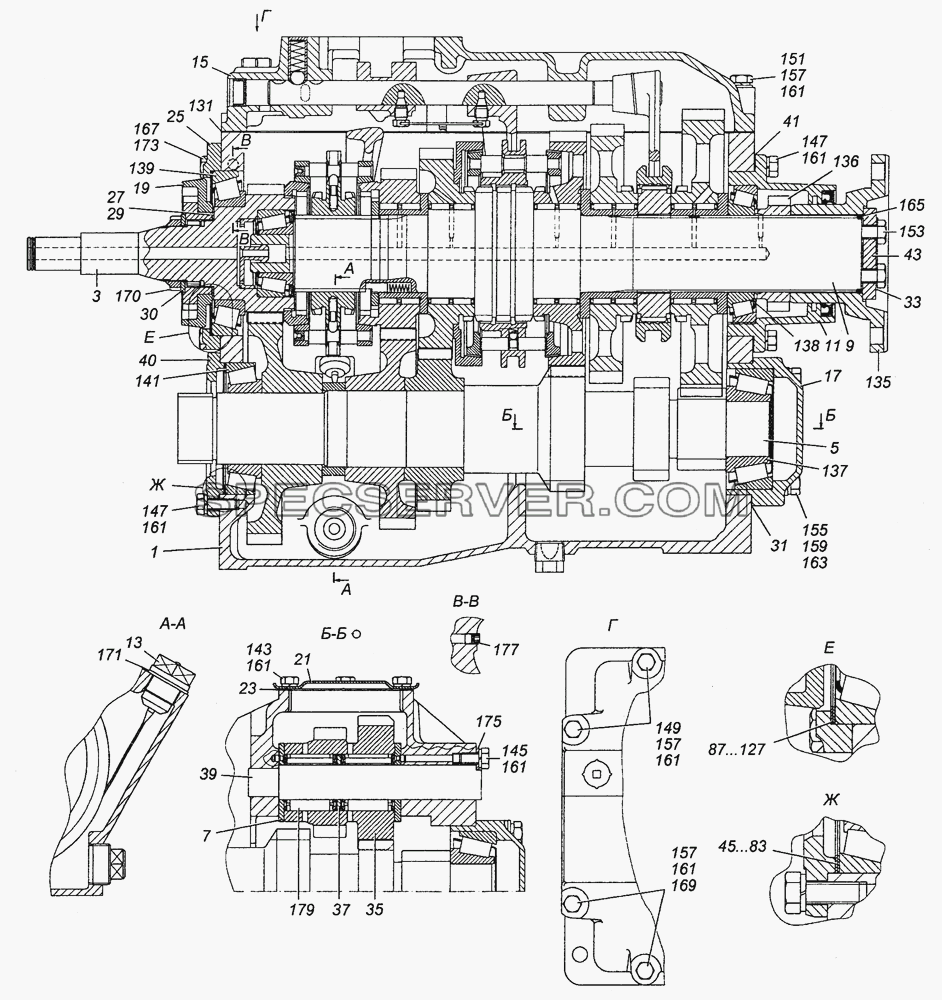

154.1700150 Коробка передач в сборе для КамАЗ-53504 (6х6) (список запасных частей)

154.1700150 Коробка передач в сборе для КамАЗ-53504 (6х6) (список запасных частей)

154.1700150 Коробка передач в сборе для КамАЗ-53504 (6х6) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 154.1701010 Картер коробки передач
3 154.1701025 Вал первичный коробки передач
5 154.1701047 Вал промежуточный коробки передач
7 14.1701086 Шайба упорная блока шестерен заднего хода в сборе
9 154.1701100 Вал вторичный коробки передач
11 154.1701201 Крышка заднего подшипника вторичного вала с манжетой
13 14.1701440 Указатель уровня масла в коробке передач в сборе
15 14.1702010 Механизм переключения передач в сборе
17 154.1701070 Крышка заднего подшипника промежуточного вала с кольцом подшипника
19 154.1770190 Муфта синхронизатора
21 14.1701020 Крышка люка привода отбора мощности коробки передач
23 14.1701021-01 Прокладка крышки люка привода отбора мощности коробки передач
25 154.1701040 Крышка заднего подшипника первичного вала
27 154.1701042 Прокладка регулировочная
29 154.1701042-10 Прокладка регулировочная
30 15.1701044 Шайба
31 14.1701075 Прокладка крышки заднего подшипника промежуточного вала
33 154.1701076 Планка стопорная болтов
35 154.1701082 Блок шестерен заднего хода
37 14.1701084 Втулка промежуточная подшипников блока зубчатых колес
39 14.1701092 Ось блока шестерен заднего хода
40 154.1770256 Втулка распорная
41 154.1701203 Прокладка крышки заднего подшипника вторичного вала
43 154.1701245 Шайба упорная
45 154.1701771 Прокладка регулировочная
47 154.1701771-10 Прокладка регулировочная
49 154.1701771-20 Прокладка регулировочная
51 154.1701771-30 Прокладка регулировочная
53 154.1701771-40 Прокладка регулировочная
55 154.1701771-50 Прокладка регулировочная
57 154.1701771-60 Прокладка регулировочная
59 154.1701771-70 Прокладка регулировочная
61 154.1701771-80 Прокладка регулировочная
63 154.1701771-90 Прокладка регулировочная
65 154.1701772 Прокладка регулировочная
67 154.1701772-10 Прокладка регулировочная
69 154.1701772-20 Прокладка регулировочная
71 154.1701772-30 Прокладка регулировочная
73 154.1701772-40 Прокладка регулировочная
75 154.1701772-50 Прокладка регулировочная
77 154.1701772-60 Прокладка регулировочная
79 154.1701772-70 Прокладка регулировочная
81 154.1701772-80 Прокладка регулировочная
83 154.1701772-90 Прокладка регулировочная
87 154.1701775 Прокладка регулировочная
89 154.1701775-10 Прокладка регулировочная
91 154.1701775-20 Прокладка регулировочная
93 154.1701775-30 Прокладка регулировочная
95 154.1701775-40 Прокладка регулировочная
97 154.1701775-50 Прокладка регулировочная
101 154.1701775-60 Прокладка регулировочная
103 154.1701775-70 Прокладка регулировочная
105 154.1701775-80 Прокладка регулировочная
107 154.1701775-90 Прокладка регулировочная
109 154.1701776 Прокладка регулировочная
111 154.1701776-10 Прокладка регулировочная
113 154.1701776-20 Прокладка регулировочная
115 154.1701776-30 Прокладка регулировочная
117 154.1701776-40 Прокладка регулировочная
119 154.1701776-50 Прокладка регулировочная
121 154.1701776-60 Прокладка регулировочная
123 154.1701776-70 Прокладка регулировочная
125 154.1701776-80 Прокладка регулировочная
127 154.1701776-90 Прокладка регулировочная
129 154.1701777 Прокладка регулировочная
131 14.1702014 Прокладка верхней крышки коробки передач
135 154.1701240 Фланец
136 154.3802033 Индуктор
137 45104953001010 Подшипник 6-7610А роликовый конический однорядный
138 45104953000610 Подшипник 6-7214АУ роликовый конический однорядный
139 45104953000710 Подшипник 6-7217А роликовый конический однорядный
141 45104953000810 Подшипник 6-7513А роликовый конический однорядный
143 1/59703/21 Болт М10х1,25-6gх16
145 1/59705/21 Болт М10х1,25-6gх20
147 1/13069/21 Болт М10х1,25-6gх30
149 1/13070/21 Болт М10х1,25-6gх40
151 1/12880/21 Болт М10х1,25-6gх60
153 1/55405/21 Болт М12х1,25-6gх35
155 1/55409/21 Болт М12х1,25-6gх55
157 1/26386/01 Шайба плоская 10,6х18х2
159 1/05200/01 Шайба плоская 12х22х3
161 1/05168/73 Шайба 10 пружинная
163 1/05170/73 Шайба 12 пружинная
165 864220 Кольцо уплотнительное
167 870014 Болт М10х1,25-6gх28
169 870024 Болт М10х1,25-6gх40
170 870511 Гайка М50х1,5LН-6Н кольцевая подшипника первичного вала
171 870632 Шайба уплотнительная 30х42х2
173 870851 Шайба замковая 10
175 870862 Шайба 11 стопорная
177 870884 Пробка КГ 1/8" масляного канала
179 4525321821 Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец
