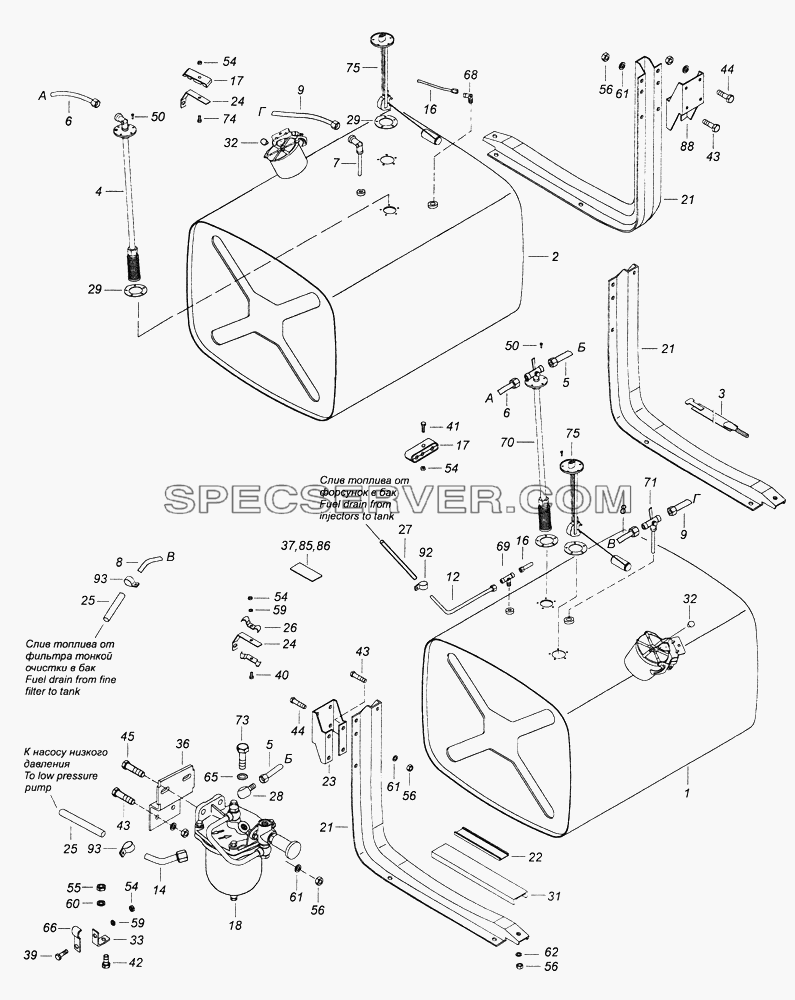

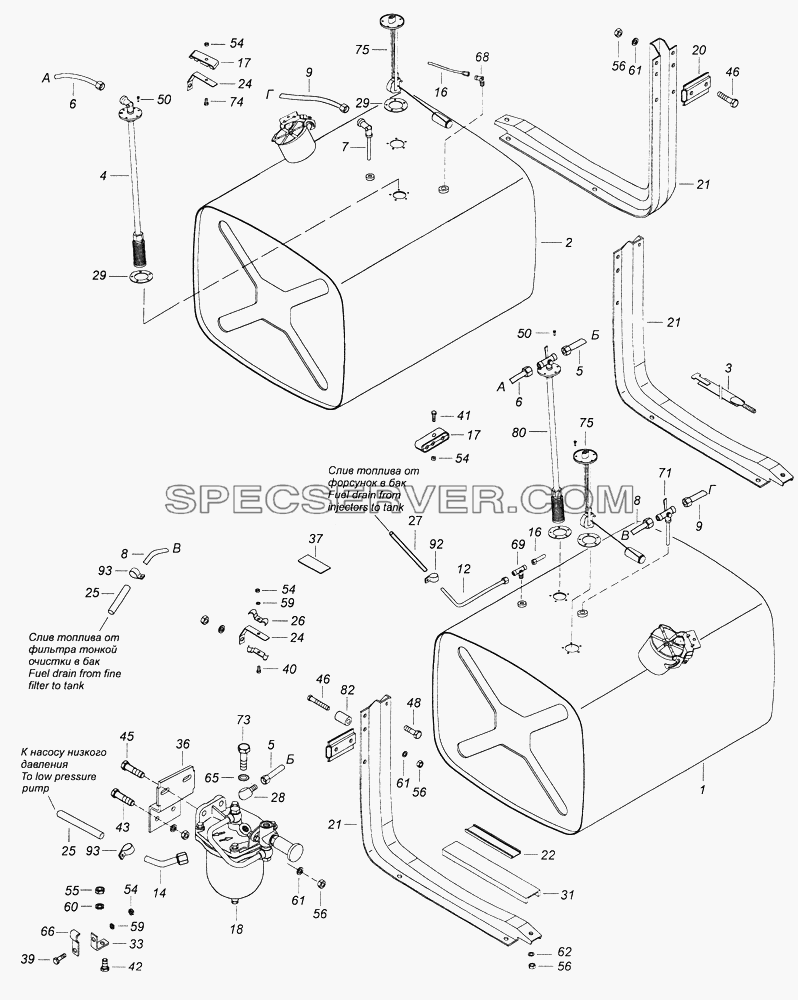

Запчасти: 43114-11000Q3-31 Установка топливного бака, ФГОТ и топливопроводов для КамАЗ-43261 (Евро-1, 2)
43114-11000Q3-31 Установка топливного бака, ФГОТ и топливопроводов для КамАЗ-43261 (Евро-1, 2) (список запасных частей)
Таблица запасных частей
| № |
|
Номер детали |
Наименование запчасти |
| - |
|
43114-1100003-31 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-32 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-33 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-34 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-35 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-36 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-37 |
Установка топливного бака, ФГОТ и топливопроводов |
| - |
|
43114-1100003-38 |
Установка топливного бака, ФГОТ и топливопроводов |
| 1 |
|
5410-1101010-10 |
Бак топливный в сборе |
| 2 |
|
5511-1101010-10 |
Бак топливный |
| 3 |
|
5320-1101110-20 |
Хомут крепления топливного бака |
| 4 |
|
5320-1104012 |
Трубка приемная с фильтром в сборе |
| 5 |
|
43114-1104025-10 |
Трубка |
| 6 |
|
43114-1104077-31 |
Трубка |
| 7 |
|
5320-1104136 |
Трубка слива топлива в бак с угольником в сборе |
| 8 |
|
43114-1104148-20 |
Трубка |
| 8 |
|
43114-1104148-32 |
Трубка |
| 8 |
|
53228-1104148-31 |
Трубка |
| 9 |
|
43114-1104152-31 |
Трубка |
| 10 |
|
4310-1104175-10 |
Трубка |
| 11 |
|
4310-1104177 |
Трубка |
| 12 |
|
43114-1104180-31 |
Трубка |
| 12 |
|
43114-1104180-32 |
Трубка |
| 13 |
|
43114-1104182-31 |
Трубка |
| 14 |
|
43101-1104260 |
Трубка |
| 15 |
|
43114-1104273-31 |
Трубка |
| 16 |
|
43114-1104280-31 |
Трубка |
| 17 |
|
740.1104458 |
Скоба крепления топливных трубок |
| 18 |
|
740.1105010-01 |
Фильтр грубой очистки топлива в сборе |
| 18 |
|
7406.1105010 |
Фильтр грубой очистки с насосом предпусковой прокачки топлива |
| 21 |
|
5320-1101104-10 |
Кронштейн крепления топливного бака |
| 22 |
|
5320-1101113 |
Прокладка |
| 23 |
|
4310-1101106-10 |
Проставка |
| 24 |
|
5320-1104083 |
Кронштейн крепления топливных трубопроводов |
| 25 |
|
5320-1104102 |
Рукав соединительный топливопроводов |
| 26 |
|
5320-1104119 |
Скоба крепления топливопроводов |
| 27 |
|
5320-1104159 |
Шланг соединительный топливных трубопроводов |
| 28 |
|
740.1104429 |
Наконечник |
| 29 |
|
5320-3827013 |
Прокладка датчика |
| 31 |
|
55102-1101109 |
Прокладка кронштейна крепления топливного бака |
| 32 |
|
4310-1103080 |
Заглушка |
| 33 |
|
43101-1104083 |
Кронштейн крепления топливных трубопроводов |
| 36 |
|
43114-1105019 |
Кронштейн |
| 39 |
|
1/60432/21 |
Болт М8-6gх16 |
| 40 |
|
1/60434/21 |
Болт М8-6gх20 |
| 41 |
|
1/60439/21 |
Болт М8-6gх35 |
| 42 |
|
1/59707/21 |
Болт М10х1,25-6gх25 |
| 43 |
|
1/55404/21 |
Болт М12х1,25-6gх30 |
| 44 |
|
1/55405/21 |
Болт М12х1,25-6gх35 |
| 45 |
|
1/55405/21 |
Болт М12х1,25-6gх35 |
| 50 |
|
1/03893/01 |
Винт М5-6gх10 |
| 51 |
|
1/32762/01 |
Винт М6-6gх16 |
| 53 |
|
1/58962/11 |
Гайка ЕМ6-6Н |
| 54 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
| 55 |
|
1/21047/11 |
Гайка М10х1,25-6Н |
| 56 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
| 58 |
|
1/05164/73 |
Шайба 6 пружинная |
| 59 |
|
1/05166/77 |
Шайба 8 пружинная |
| 60 |
|
1/05168/77 |
Шайба 10 пружинная |
| 61 |
|
1/05170/77 |
Шайба 12 пружинная |
| 62 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
| 64 |
|
45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 |
| 65 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
| 66 |
|
853923 |
Скоба |
| 67 |
|
853931 |
Скоба |
| 68 |
|
853965 |
Угольник 6 ввертный |
| 69 |
|
864869 |
Тройник 6 ввертный |
| 70 |
|
864920 |
Тройник 6 проходной |
| 72 |
|
870963 |
Штуцер |
| 73 |
|
870005 |
Болт М14х1,5-6gх30 |
| 75 |
|
4573824459 |
Датчик указателя уровня топлива СЯМИ 407611-114-01 |
| 76 |
|
ПП6-2-1104010 |
Кран ПП6 -2 |
| 77 |
|
3151-1104160 |
Краник топливный тройной |
| 84 |
|
4310-3903030-10 |
Табличка инструкционная |
| 88 |
|
4310-1101106 |
Проставка |
| 90 |
|
45104998011390 |
Хомут ТОRRО 8-16/9-С7W1 |
| 92 |
|
5320-1101110-40 |
Хомут крепления топливного бака |
| |
