364

SERVICING AND MAINTENANCE



F41A

–

10 Amp Red

MOD Occupant Class / Steering

Column Lock

F41B

Spare

F42A

–

10 Amp Red

Parktronics System MOD (PTS) / MOD

Haptic Lane Feedback / Trailer Tow

Module

F42B

MOD HVAC Control / Frt ERC Motor

Ctrl / RR ERC Motor Ctrl

F43A

–

–

Spare

F43B

–

–

Spare

F44

–

15 Amp Blue

MOD Cluster CCN / MOD SGW

(Cybersecurity)

F45

–

–

Spare

F46

–

–

Spare

F47A

–

–

Spare

F47B

–

–

Spare

F48A

–

–

Spare

F48B

–

–

Spare

F49

–

7.5 Amp Brown

MOD RF HUB / Module Ignition

(MD KIN)

Cavity

Cartridge Fuse

Micro Fuse

Description



* If Equipped

SERVICING AND MAINTENANCE

365

F50A

–

10 Amp Red

Telematics Box Module (TBM) / MOD

Front Passenger Display Module

(FPDM) / MOD DCSD*

F50B

Port Diagnostics 1 & 2

F51A

–

–

Spare

F51B

–

–

Spare

F52

–

–

Spare

F53

–

20 Amp Yellow

MOD CMCM (Radio)

F54A

–

–

Spare

F54B

–

–

Spare

F55

–

–

Spare

F56

–

–

Spare

F57

–

–

Spare

F58

–

–

Spare

F59

–

–

Spare

F60

–

–

Spare

F61

–

–

Spare

F62A

–

–

Spare

F62B

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description



* If Equipped

8

366

SERVICING AND MAINTENANCE



F63A

–

15 Amp Blue

Media HUB #1 Frt / Port UC1 Dual

USB Frt / Wireless Charging Pad MOD

(WCPM)

F63B

Not Populated

F64A

–

10 Amp Red

MOD ORC

F64B

Steering Column Control Module

(SCCM)

F65

–

5 Amp Tan

MOD SGW (Cybersecurity)

F66

–

–

Spare

CB1

–

–

Spare

CB2

–

–

Spare

CB3

–

–

Spare

CB4

–

–

Spare

CB5

–

–

Spare

CB6

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description



* If Equipped

SERVICING AND MAINTENANCE

367

Rear Power Distribution Center

The Rear Power Distribution Center is located underneath the passenger seat. This center contains cartridge fuses, micro fuses, relays, and circuit breakers. The

following chart corresponds to the fuses inside.

NOTE:

Fuses for safety systems must be serviced by an authorized dealer.

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

F01

–

–

Spare

F02

–

–

Spare

F03

Shunt

–

Auxiliary Battery Feed *

F04

–

–

Spare

F05

150 Amp Gray

–

Underhood PDC Feed *

F06

–

–

Spare

F07

–

–

Spare

F08

–

–

Spare

F09

–

–

Spare

F10

–

–

Spare

F11

50 Amp Red

–

Mod BCM Feed #2

F12

–

–

Spare

F13

–

–

Spare

F14

–

–

Spare

8

368

SERVICING AND MAINTENANCE



F15A

–

10 Amp Red

Spare

F15B

Hands-Free Liftgate / Rear Window

Switches / MOD HVAC Cntrl Frt

F16

–

–

Spare

F17

40 Amp Green

–

Mod BCM Feed #3

F18

30 Amp Pink

–

Power Liftgate Module

F19A

–

10 Amp Red

L2+ Driver Alert Lighting Module

F19B

–

–

Spare

F20A

–

15 Amp Blue

Central ADAS Decision Module

(CADM)

F20B

Spare

F21A

–

–

Spare

F21B

F22

–

–

Spare

F23

–

10 Amp Red

Media Hub #2 (RR) / #3 (LR)

F24

–

–

Spare

F25

30 Amp Pink

–

Mod Door MUX Passenger

F26

20 Amp Blue

–

Headrest Dump 3rd Row (LT & RT)*

F27

–

–

Spare

F28

30 Amp Pink

–

MOD Memory / Power Seat

(Passenger Frt)

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

369

F29A

–

10 Amp Red

MOD ICS Switch Bank Rear (Frt

Console)

F29B

Spare

F30

30 Amp Pink

–

MOD Memory / Power Seat (Driver

Frt)

F31

–

–

Spare

F32

–

–

Spare

F33

–

–

Spare

F34

30 Amp Pink

–

MOD Door MUX Driver

F35

25 Amp Clear

–

Trailer Tow Module #2

F36A

–

10 Amp Red

Intelligent Event Base Lighting

Module

F36B

Port Pwr USB Console (USB CH Only) /

Port UCI Dual USB Rear

F37

25 Amp Clear

–

Trailer Tow Module #1

F38

–

–

Spare

F39

–

–

Spare

F40

–

30 Amp Green

Mod Audio Amplifier #1A

F41

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

370

SERVICING AND MAINTENANCE



F42A

–

10 Amp Red

Spare

F42B

Rear Entertainment Screens 1

(Res1) / (Res2) / Media Hub #2 RR

Wake Up / Media Hub #3 Wake Up /

APO Illumination / 2nd - 3rd Row

Seat Switches-Illumination

F43

–

–

Spare

F44A

–

20 Amp Yellow

12 Volt Power Outlet Cargo Area (Ign)

F44B

12 Volt Power Outlet Cargo Area

(Battery)

F45

–

20 Amp Yellow

MOD CRSM (Heated Seat RR RT)

F46

30 Amp Pink

–

Folding Seat Module 3rd Row Feed

#1*

F47

–

–

Spare

F48

–

–

Spare

F49

–

–

Spare

F50

–

15 Amp Blue

Seat Massage Driver Mod (SSMD) /

Seat Massage Passenger Mod

(SSMP)*

F51

–

30 Amp Green

MOD IAir Suspension (Valves)

F52

–

20 Amp Yellow

MOD CRSM (Heat Seat RR LT)*

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

371

F53

30 Amp Pink

–

Electronic Limited Slip Differential

(ELSD) Rear #1

F54

–

–

Spare

F55

30 Amp Pink

–

MOD Inverter

F56

30 Amp Pink

–

Folding Seat Module 3rd Row Feed

#2*

F57

–

–

Spare

F58

–

15 Amp Blue

3rd Row Additional USB charge (Only

LT - RT) / Port Pwr USB Console UBS

(CH Only)

F59

–

–

Spare

F60

–

–

Spare

F61

–

–

Spare

F62

–

20 Amp Yellow

Module Seat Heater Frt (Driver)*

F63

30 Amp Pink

–

Assy Trailer Tow Receptacle B+

F64

–

–

Spare

F65

–

–

Spare

F66

20 Amp Blue

–

MOD Door MUX Passenger Rear -

Smart Motor

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

372

SERVICING AND MAINTENANCE



F67

–

30 Amp Green

MOD Audio Amplifier #1B

F68

–

–

Spare

F69

–

20 Amp Yellow

L2+ Central ADAS Decision Module

(CADM) MID*

F70

–

10 Amp Red

Video Routing Module (VRM) / Port

Power - USB IP (USB Ch Only)

F71

–

–

Spare

F72

–

–

Spare

F73

–

–

Spare

F74

–

5 Amp Tan

L2+ Intelligent Battery Sensor (IBS) - 2*

F75

–

–

Spare

F76

–

–

Spare

F77

–

–

Spare

F78

50 Amp Red

–

MOD IAir Suspension

F79

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

373

F80

–

–

Spare

F81

–

20 Amp Yellow

Module Seat Heater Frt (PASS)*

F82

–

10 Amp Red

SW Seat Heater (RR RT - RR LT)*

F83

–

–

Spare

F84

–

–

Spare

F85

–

–

Spare

F86

–

15 Amp Blue

Lumbar Support Driver - Passenger

SW*

F87

–

–

Spare

F88

20 Amp Blue

–

MOD Door MUX Driver Rear - Smart

Motor

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

374

SERVICING AND MAINTENANCE



B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part

Numbers

In the instance a bulb needs to be replaced, this

section includes bulb description and replacement

part numbers.
Interior Bulbs
The Interior lights are LED, for replacement of any

LED lamps, see an authorized dealer.
Exterior Bulbs
The exterior lights are LED, for replacement of any

LED lamps, see an authorized dealer.

TIRES

T

IRE

 S

AFETY

 I

NFORMATION



Tire safety information will cover aspects of the

following information: Tire Markings, Tire

Identification Numbers, Tire Terminology and

Definitions, Tire Pressures, and Tire Loading.

Tire Markings

Tire Markings

NOTE:



P (Passenger) — Metric tire sizing is based on US

design standards. P-Metric tires have the letter

“P” molded into the sidewall preceding the size

designation. Example: P215/65R15 95H.



European — Metric tire sizing is based on Euro

-

pean design standards. Tires designed to this

standard have the tire size molded into the side

-

wall beginning with the section width. The letter

"P" is absent from this tire size designation.

Example: 215/65R15 96H.



LT (Light Truck) — Metric tire sizing is based on

US design standards. The size designation for

LT-Metric tires is the same as for P-Metric tires

except for the letters “LT” that are molded into

the sidewall preceding the size designation.

Example: LT235/85R16.



Temporary spare tires are designed for tempo

-

rary emergency use only. Temporary high pres

-

sure compact spare tires have the letter “T” or

“S” molded into the sidewall preceding the size

designation. Example: T145/80D18 103M.



High flotation tire sizing is based on US design

standards and it begins with the tire diameter

molded into the sidewall. Example: 31x10.5

R15 LT.

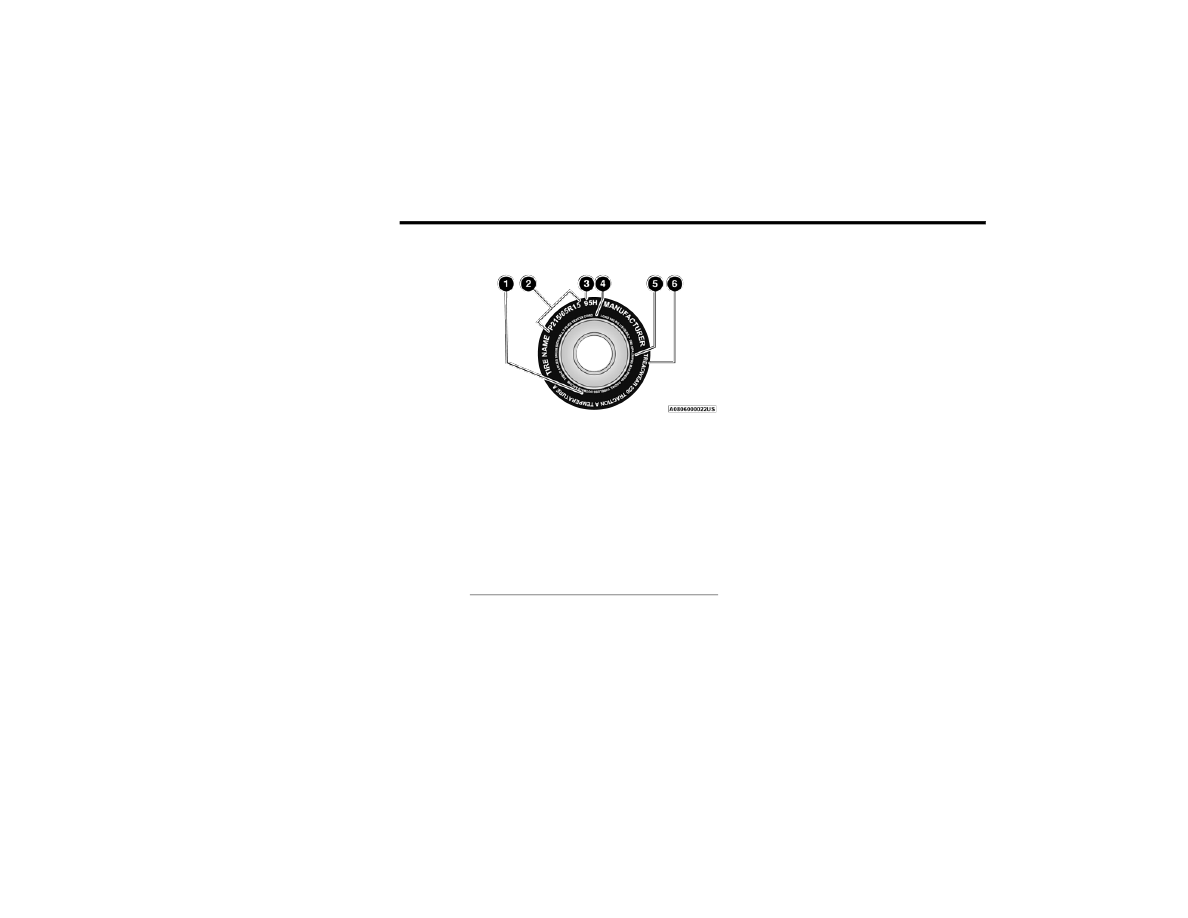

1 — US DOT Safety Standards Code

(TIN)
2 — Size Designation
3 — Service Description
4 — Maximum Load
5 — Maximum Pressure
6 — Treadwear, Traction and

Temperature Grades

SERVICING AND MAINTENANCE

375

TIRE SIZING CHART

EXAMPLE:

Example Size Designation: P215/65R15XL 95H, 215/65R15 96H, LT235/85R16C, T145/80D18 103M, 31x10.5 R15 LT
P = Passenger car tire size based on US design standards, or
"....blank...." = Passenger car tire based on European design standards, or
LT = Light truck tire based on US design standards, or
T or S = Temporary spare tire or
31 = Overall diameter in inches (in)
215, 235, 145 = Section width in millimeters (mm)
65, 85, 80 = Aspect ratio in percent (%)



Ratio of section height to section width of tire, or

10.5 = Section width in inches (in)
R = Construction code



"R" means radial construction, or



"D" means diagonal or bias construction

15, 16, 18 = Rim diameter in inches (in)

8

376

SERVICING AND MAINTENANCE



Service Description:
95 = Load Index



A numerical code associated with the maximum load a tire can carry

H = Speed Symbol



A symbol indicating the range of speeds at which a tire can carry a load corresponding to its load index under certain operating conditions



The maximum speed corresponding to the speed symbol should only be achieved under specified operating conditions (i.e., tire pressure, vehicle loading,

road conditions, and posted speed limits)

Load Identification:
Absence of the following load identification symbols on the sidewall of the tire indicates a Standard Load (SL) tire:



XL = Extra load (or reinforced) tire, or



LL = Light load tire or



C, D, E, F, G = Load range associated with the maximum load a tire can carry at a specified pressure

Maximum Load – Maximum load indicates the maximum load this tire is designed to carry
Maximum Pressure – Maximum pressure indicates the maximum permissible cold tire inflation pressure for this tire

EXAMPLE:

SERVICING AND MAINTENANCE

377

Tire Identification Number (TIN)

The TIN may be found on one or both sides of the tire; however, the date code may only be on one side. Tires with white sidewalls will have the full TIN, including

the date code, located on the white sidewall side of the tire. Look for the TIN on the outboard side of black sidewall tires as mounted on the vehicle. If the TIN is

not found on the outboard side, then you will find it on the inboard side of the tire.

EXAMPLE:

DOT MA L9 ABCD 0301
DOT = Department of Transportation



This symbol certifies that the tire is in compliance with the US Department of Transportation tire safety standards and is approved for highway use

MA = Code representing the tire manufacturing location (two digits)
L9 = Code representing the tire size (two digits)
ABCD = Code used by the tire manufacturer (one to four digits)
03 = Number representing the week in which the tire was manufactured (two digits)



03 means the 3rd week

01 = Number representing the year in which the tire was manufactured (two digits)



01 means the year 2001



Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was manufactured. Example: 031 could

represent the 3rd week of 1981 or 1991

8

378

SERVICING AND MAINTENANCE



Tire Terminology And Definitions

Term

Definition

B-pillar

The vehicle B-pillar is the structural member of the body located behind the

front door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle has

not been driven for at least three hours, or driven less than 1 mile (1.6 km)

after sitting for a minimum of three hours. Inflation pressure is measured in

units of psi (pounds per square inch) or kPa (kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire

inflation pressure for this tire. The maximum inflation pressure is molded into

the sidewall.

Recommended Cold Tire Inflation Pressure

Vehicle manufacturer's recommended cold tire inflation pressure as shown

on the tire placard.

Tire Placard

A label permanently attached to the vehicle describing the vehicle’s loading

capacity, the original equipment tire sizes and the recommended cold tire

inflation pressures.

SERVICING AND MAINTENANCE

379

Tire Loading And Tire Pressure

NOTE:

The proper cold tire inflation pressure is listed on

the driver’s side B-pillar or the rear edge of the

driver's side door.
Check the inflation pressure of each tire, including

the spare tire (if equipped), at least monthly and

inflate to the recommended pressure for your

vehicle.

Example Tire Placard Location (Door)

Example Tire Placard Location (B-pillar)

Tire And Loading Information Placard

Tire And Loading Information Placard

This placard tells you important information about

the:
1. Number of people that can be carried in the

vehicle.

2. Total weight your vehicle can carry.
3. Tire size designed for your vehicle.
4. Cold tire inflation pressures for the front, rear,

and spare tires.

Loading

The vehicle maximum load on the tire must not

exceed the load carrying capacity of the tire on your

vehicle. You will not exceed the tire's load carrying

capacity if you adhere to the loading conditions,

tire size, and cold tire inflation pressures specified

on the Tire And Loading Information Placard in

Ú

page 184.

NOTE:

Under a maximum loaded vehicle condition, Gross

Axle Weight Rating (GAWR) for the front and rear

axles must not be exceeded.
For further information on GAWR, vehicle loading,

and trailer towing, refer

Ú

page 184.

8
