SERVICING AND MAINTENANCE

411

(Continued)

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically. For the proper maintenance intervals

Ú

page 385.

Fluid Level Check — Brake Master Cylinder

The fluid level of the master cylinder should be

checked whenever the vehicle is serviced, or

immediately if the Brake System Warning Light is

on. If necessary, add fluid to bring level within the

designated marks on the side of the reservoir of

the brake master cylinder. Be sure to clean the top

of the master cylinder area before removing cap.

With disc brakes, fluid level can be expected to fall

as the brake pads wear. Brake fluid level should be

checked when pads are replaced. If the brake fluid

is abnormally low, check the system for leaks.
For further information

Ú

page 461.

F

RONT

/R

EAR

 A

XLE

 F

LUID



For normal service, periodic fluid level checks are

not required. When the vehicle is serviced for other

reasons the exterior surfaces of the axle assembly

should be inspected. If gear oil leakage is

suspected, inspect the fluid level.

Fluid Level Check

Lubricant should be approximately 1/8 inch

(3 mm) below the bottom edge of the oil fill hole.
NOTE:

Make sure that the vehicle is level and supported

by the axles.

Adding Fluid

Add lubricant only at the fill hole and only to the

level specified above.

Selection Of Lubricant

Use only the manufacturer’s recommended fluid

Ú

page 461.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting

or riding on the brake pedal can result in

abnormally high brake temperatures, excessive

lining wear, and possible brake damage. You

would not have your full braking capacity in an

emergency.

WARNING!



Use only manufacturer recommended brake

fluid

Ú

page 461. Using the wrong type of

brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in a open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure. This

could result in a collision.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces, care should be taken to avoid its

contact with these surfaces.



Do not allow petroleum based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

WARNING!

8

412

SERVICING AND MAINTENANCE



T

RANSFER

 C

ASE



Fluid Level Check

The fluid level should be to the bottom edge of the

fill hole when the vehicle is in a level position.

Transfer Case

Drain And Refill

For the proper maintenance intervals

Ú

page 385.

Selection Of Lubricant

Use only the manufacturer’s recommended fluid

Ú

page 461.

M

ANUAL

 T

RANSMISSION

 — I

F

 E

QUIPPED

Fluid Level Check

Check the fluid level by removing the fill plug. The

fluid level should be between the bottom of the fill

hole and a point not more than 3/16 of an inch

(4.76 mm) below the bottom of the hole.
Add fluid, if necessary, to maintain the proper

level.

Frequency Of Fluid Change

Under normal operating conditions, the fluid

installed at the factory will give satisfactory

lubrication for the life of the vehicle. If the fluid

becomes contaminated with water, it should be

changed immediately. Otherwise, change the fluid

as recommended in the Maintenance Plan

Ú

page 385.

Selection Of Lubricant

Use only manufacturer's recommended manual

transmission fluid

Ú

page 458.

A

UTOMATIC

 T

RANSMISSION

 —

I

F

 E

QUIPPED



Special Additives

It is strongly recommended against using any

special additives in the transmission. Automatic

Transmission Fluid (ATF) is an engineered product

and its performance may be impaired by

supplemental additives. Therefore, do not add any

fluid additives to the transmission. Avoid using

transmission sealers as they may adversely affect

seals.

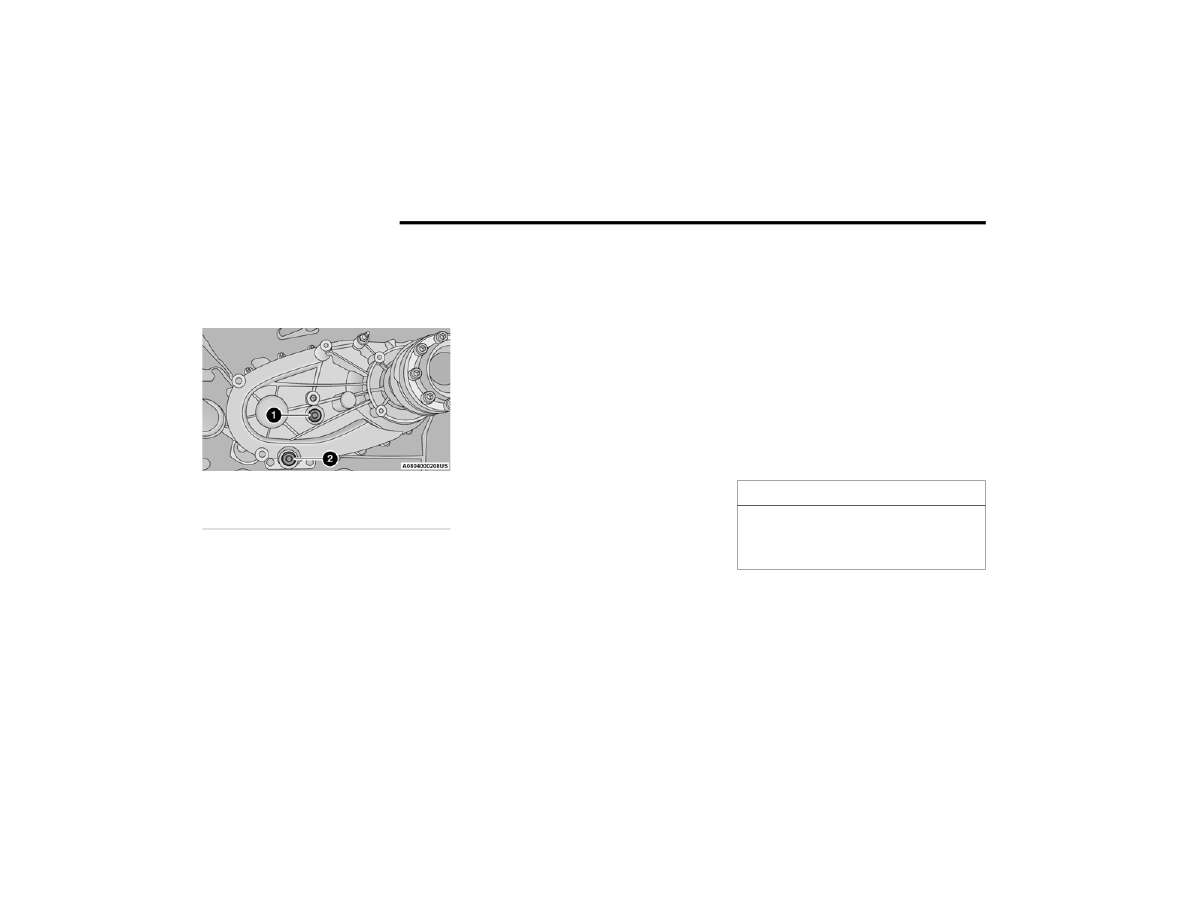

1 — Fill Hole
2 — Drain Hole

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

SERVICING AND MAINTENANCE

413

Fluid Level Check

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required; therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.

If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid And Filter Changes

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.

Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only manufacturer's specified

transmission fluid

Ú

page 461. It is important to

maintain the transmission fluid at the correct level

using the recommended fluid.
NOTE:

No chemical flushes should be used in any trans

-

mission; only the approved lubricant should be

used.

F

USES



General Information

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

CAUTION!

Using a transmission fluid other than

manufacturer’s recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder

Ú

page 461.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

The use of a fuse with a rating other than indi

-

cated may result in a dangerous electrical

system overload. If a properly rated fuse

continues to blow, it indicates a problem in the

circuit that must be corrected. Never replace a

blown fuse with metal wires or any other mate

-

rial. Failure to use proper fuses may result in

serious personal injury, fire and/or property

damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, gearbox system) or

steering system blows, contact an authorized

dealer.

8

414

SERVICING AND MAINTENANCE



The fuses protect electrical systems against

excessive electrical current.
When a device does not work, you must check

the fuse element inside the blade fuse for a

break/melt.
Also, please be aware that when using power

outlets for an extended period of time with the

engine off, it may result in vehicle battery

discharge.

Blade Fuses

Power Distribution Center (PDC)

The Power Distribution Center is located in the

engine compartment near the battery. This center

contains cartridge fuses, mini fuses, and relays.

The PDC top cover is labeled with each serviceable

fuse/relay location, function, and size.

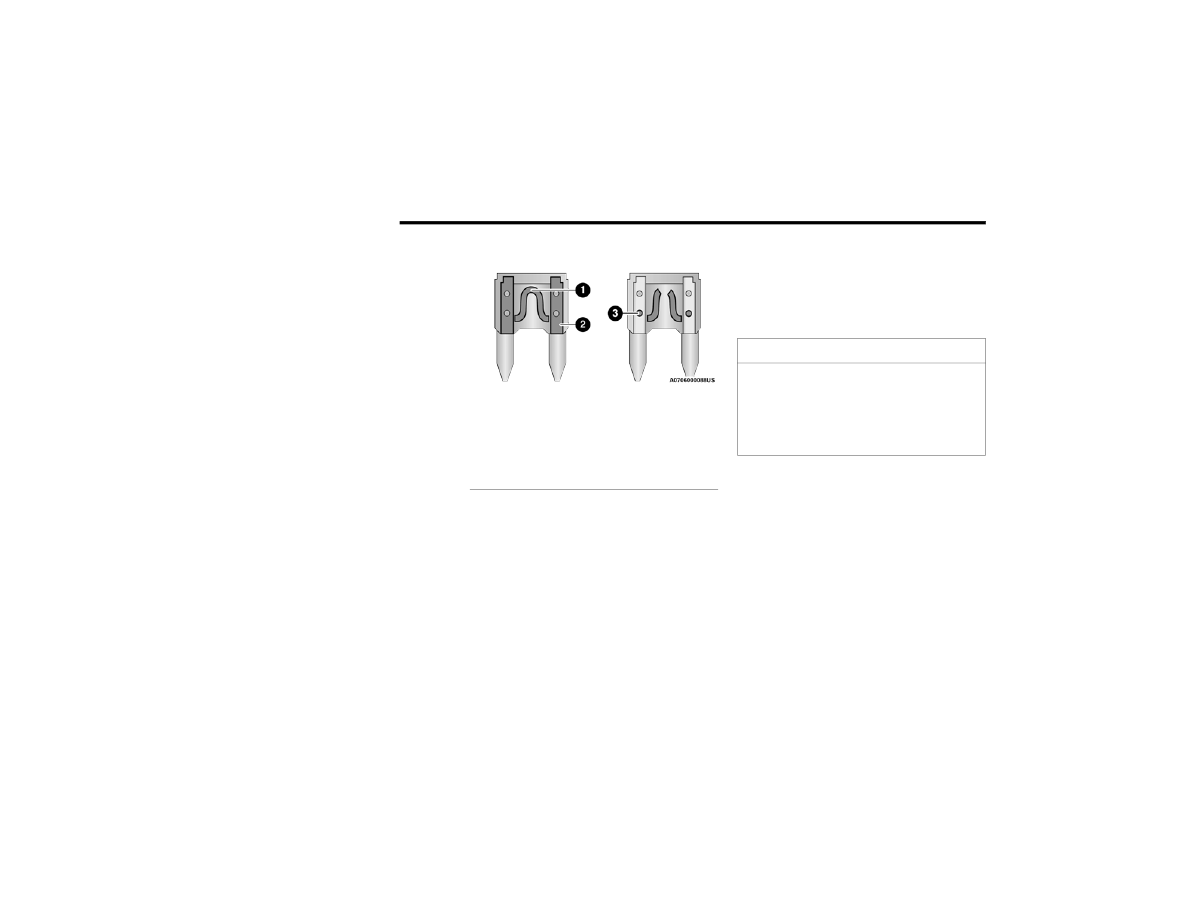

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

CAUTION!



When installing the power distribution center

cover, it is important to ensure the cover is

properly positioned and fully latched. Failure

to do so may allow water to get into the power

distribution center and possibly result in an

electrical system failure.

SERVICING AND MAINTENANCE

415

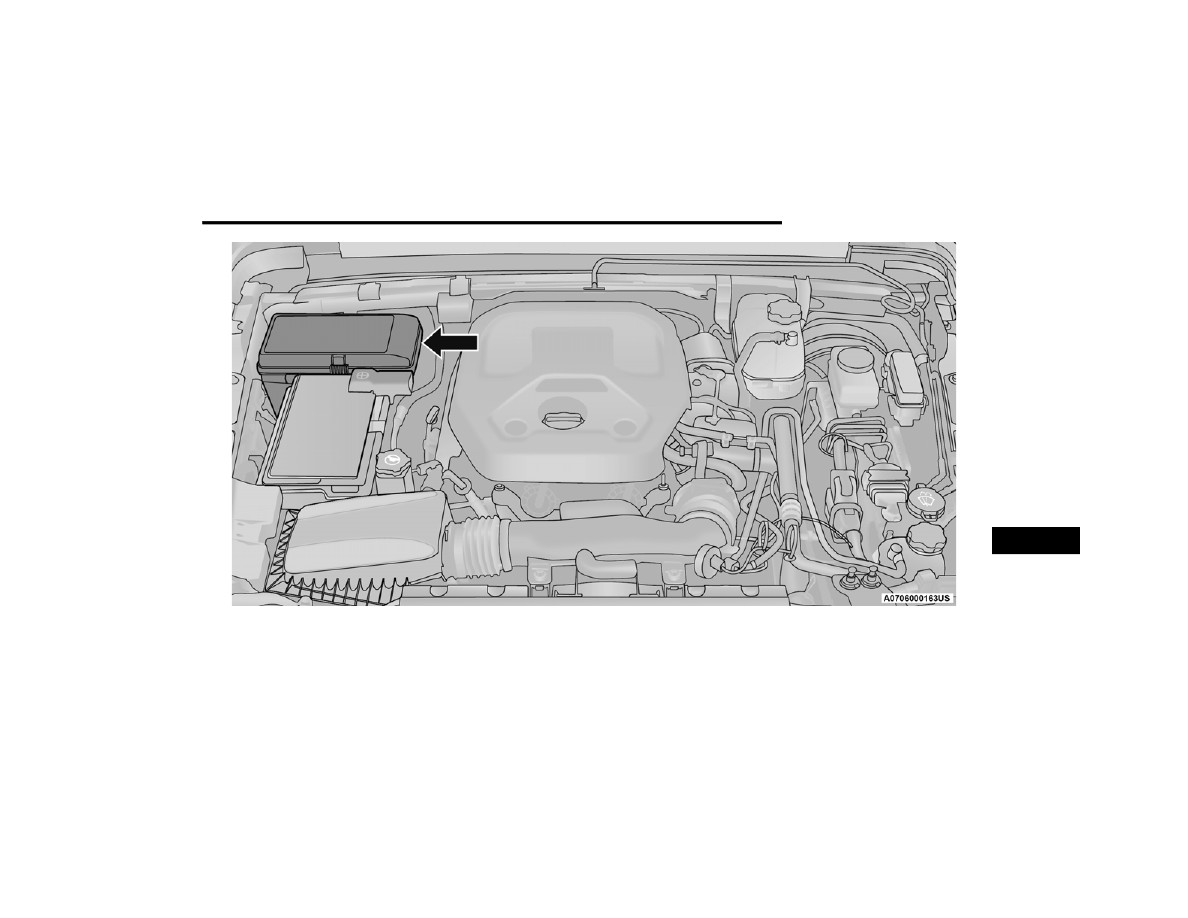

Power Distribution Center Location — Gas Engine

8

416

SERVICING AND MAINTENANCE



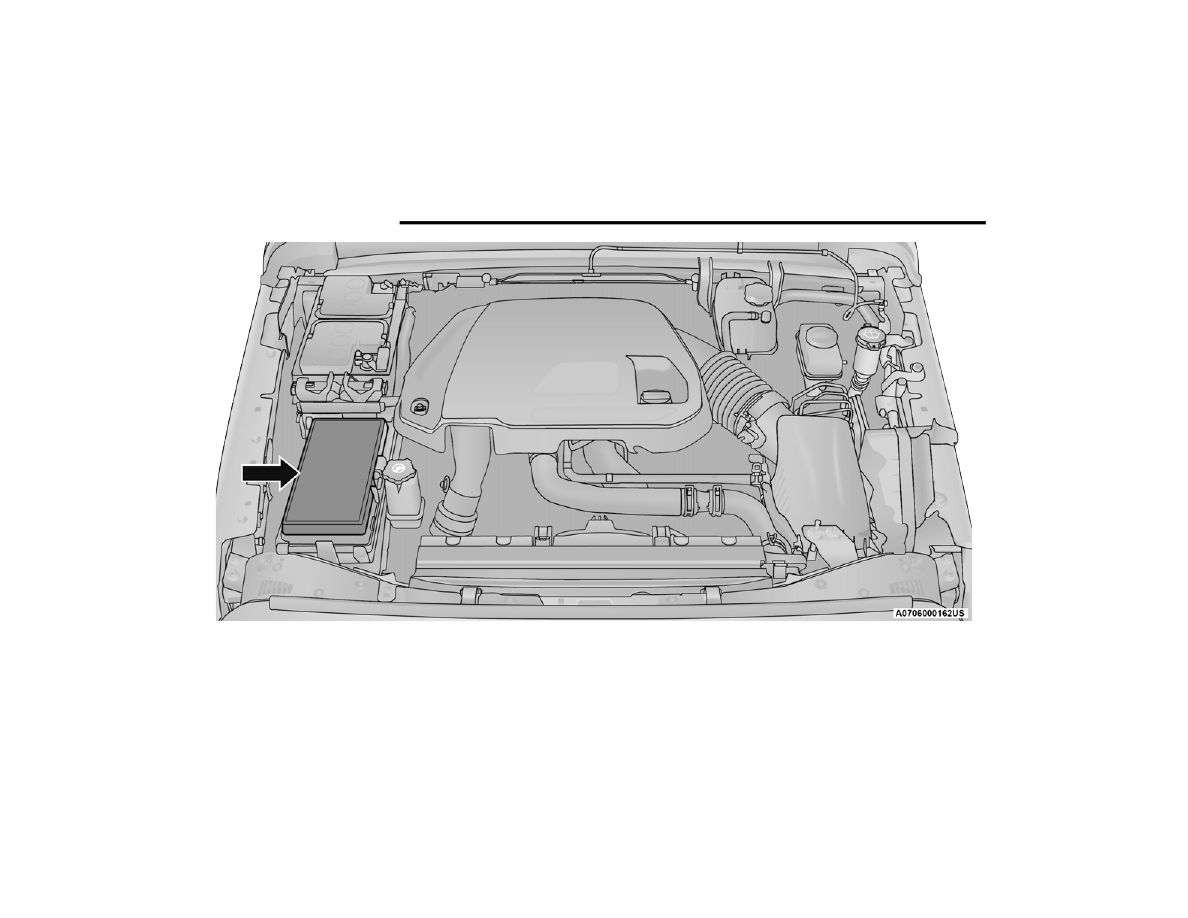

Power Distribution Center Location — Diesel Engine

SERVICING AND MAINTENANCE

417

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

F01

–

–

Spare*

F02

40 Amp Green

–

Starter

F03

–

5 Amp Tan

Intelligent Battery Sensor (IBS)

F04

–

20 Amp Yellow

Fuel Pump MTR/FPCM

F05

–

5 Amp Tan

Security Gateway

F06

–

–

Spare*

F07

–

–

Spare*

F08

–

15 Amp Blue

Trans Control Module TCM-8HP CYGNUS

F09

–

–

Spare*

F10

–

15 Amp Blue

Key Ignition Node (KIN)/Radio Frequency Hub (RF HUB)/

Electric Steering Column Lock (ESCL)

F11

–

10 Amp Red

UCI Port (USB & AUX)

F12

–

25 Amp Clear

HIFI Amplifier

F13

–

–

Spare*

F14

–

–

Spare*

F15

–

15 Amp Blue

Instrument Panel Cluster (IPC)/Switch Bank-Heavy Duty

Electrical Pkg (SWITCH BANK-HD ELEC)

F16

–

–

Spare*

F17

–

–

Spare*

8

418

SERVICING AND MAINTENANCE



F18

–

10 Amp Red

Air Conditioning Clutch (AC CLUTCH)

F19

–

–

Spare*

F20

30 Amp Pink

–

Central Body Controller (CBC) 1-INTERIOR LIGHTS

F21

–

–

Spare*

F22

–

10 Amp Red

Engine Control Module (ECM)/Powertrain Control Module

(PCM)

F23

–

10 Amp Red

Powertrain Control Module (PCM)/Engine Control Module

(ECM)

F24

–

–

Spare*

F25

–

10 Amp Red

Module Shift By Wire (MOD_SBW)

F26

40 Amp Green

–

Central Body Controller (CBC) 2-EXTERIOR LIGHTS #1

F27

30 Amp Pink

–

Front Wipers

F28

40 Amp Green

–

Central Body Controller (CBC) 3-POWER LOCKS

F29

40 Amp Green

–

Central Body Controller (CBC) 4-EXTERIOR LIGHTS #2

F30

–

–

Spare*

F31

–

10 Amp Red

DIAGNOSTIC PORT

F32

–

10 Amp Red

Heating Ventilation Air Conditioning Mod (HVAC CTRL MOD)/

Steering Column Lock (SCL)/Occupant Classification Module

(OCM)/Driver Presence Detection Module (DPDM)

F33

–

10 Amp Red

ParkTronics System (PTS)/Infrared Camera Module (IRCM)/

Airbag Disable Lamps (AIRBAG DISABLE LMPS)

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

SERVICING AND MAINTENANCE

419

F34

–

10 Amp Red

Electronic Stability Control (ESC)/Electric Hydraulic Power

Steering (EHPS)/Smart Bar Control Module (SBCM) WAKE UP

F35

30 Amp Pink

–

BRAKE VAC PMP*

F36

30 Amp Pink

–

Trailer Tow Elec Brk Mod *

F37

30 Amp Pink

–

TRAILER TOW CONN 7W*

F38

20 Amp Blue

–

Engine Control Module (ECM)

F39

–

–

Spare*

F40

–

15 Amp Blue

Drivetrain Control Module (DTCM)/Axle Lock (AXLE LOC)

FT_RR

F41

–

15 Amp Blue

Instrument Cluster (IC)/Security GateWay (SGW) WAKE UP

F42

–

10 Amp Red

Power Control Relay Control Feed (Electric Stop/Start)*

F43

–

–

Spare*

F44

–

10 Amp Red

Infrared Camera (IRCAM) HEATERS

F45

–

–

Spare*

F46

–

10 Amp Red

AUTO HDLP LVL MOD/LVL MTR/HDLP SW

F47

–

–

Spare*

F48

–

–

Spare*

F49

–

10 Amp Red

Occupant Restraint Controller (ORC)

F50

–

10 Amp Red

HD ACC*

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

8

420

SERVICING AND MAINTENANCE



F51

–

10 Amp Red

Humidity Light Rain Sensor (HLRS)/Inverter 400W Wake Up/

USB/InSide RearView Mirror (ISRVM)/Compass Module

(CSGM)/DTV

F52

–

20 Amp Yellow

Cigar Lighter

F53

–

10 Amp Red

Wireless Speaker*

F54

–

–

Spare*

F55

–

10 Amp Red

Central Vision Processing Module (CVPM)*

F56

–

10 Amp Red

In-Car Temp Sensor/PTC Heater Coil Feed

F57

–

20 Amp Yellow

Frt Drvr Htd Seat

F58

–

20 Amp Yellow

Frt Pass Htd Seat

F59

–

–

Spare*

F60

–

15 Amp Blue

Comfort Steering Wheel Module (CSWM) (HTD STR WHEEL)

F61

–

10 Amp Red

Left Blind Spot Sensor (LBSS)/Right Blind Spot Sensor (RBSS)

F62

–

–

Spare*

F63

–

10 Amp Red

Occupant Restraint Controller (ORC)

F64

–

–

Spare*

F65

50 Amp Red

–

Power Inverter 400W *

F66

40 Amp Green

–

HVAC BLOWER MTR FRT

F67

–

–

Spare*

F68

–

–

Spare*

F69

–

–

Spare*

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

SERVICING AND MAINTENANCE

421

F70

–

25 Amp Clear

INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)

F71

–

–

Spare*

F72

–

10 Amp Red

HD ELEC ACC PKG*

F73

–

–

Spare*

F74

–

–

Spare*

F75

–

–

Spare*

F76

–

20 Amp Yellow

ECM (GAS)/PCM (DSL)

F77

–

10 Amp Red

Heated Mirrors

F78

–

–

Spare*

F79

–

20 Amp Yellow

SMART BAR CTRL MOD

F80

–

15 Amp Blue

Powertrain Control Module (PCM)/Solenoid 1 2 Block Shift

F81

30 Amp Pink

–

REAR DEFROSTER (EBL)

F82

30 Amp Pink

–

FUEL HTR*

F83

60 Amp Yellow

–

GLOW PLUG*

F84

30 Amp Pink

–

UREA HTR CTRL UNIT*

F85

–

10 Amp Red

PM SENSOR*

F86

–

–

Spare*

F87

–

10 Amp Red

SUPPLY/PURGING PMP*

F88

20 Amp Blue

–

NOx SENSOR #1/#2*

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

8

422

SERVICING AND MAINTENANCE



F89

–

10 Amp Red

Steering Column Control Module (SCCM)/Cruise Control

(CRUISE CTL)/Digital TV (DTV)/Airbag Disable Lamp

F90

20 Amp Blue

–

TRAILER TOW PARK LMP*

F91

–

20 Amp Yellow

Horn

F92

40 Amp Green

–

HD ACCY #2*

F93

40 Amp Green

–

HD ACCY #1*

F94

–

–

Spare *

F95

–

–

Spare*

F96

–

10 Amp Red

PWR MIRROR SW

F97

–

20 Amp Yellow

RADIO/TBM

F98

–

10 Amp Red

SW BANK-HD ELEC/OFF ROAD

F99

–

–

Spare*

F100

30 Amp Pink

–

ESC-ECU & VALVES

F101

30 Amp Pink

–

Drivetrain Control Module (DTCM)

F102

–

15 Amp Blue

DUAL USB PORT

F103

–

15 Amp Blue

HD ACCY #3*

F104

–

–

Spare*

F105

–

10 Amp Red

Integrated Center Stack (ICS)/Heat Ventilation Air

Conditioning (HVAC)

F106

50 Amp Red

–

Electronic Speed Control (ESC)/PUMP MTR

F107

–

20 Amp Yellow

TRAILER TOW STOP/TURN LT*

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

SERVICING AND MAINTENANCE

423

B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers.
NOTE:

See an authorized dealer for LED bulb replacement.

F108

–

15 Amp Blue

HD ACCY #4*

F109

–

20 Amp Yellow

TRAILER TOW STOP/TURN RT*

F110

30 Amp Pink

–

Power Inverter 150W*

F111

20 Amp Blue

–

TRAILER TOW BACKUP*

Cavity

Cartridge Fuse

Micro Fuse

Description

 * If Equipped

Interior Bulbs

Bulb Name

Bulb Number

Automatic Transmission Indicator Lamp

658

Heater Control Lamps

194

Rocker Switch Indicator Lamp (Rear Window Defogger)

**

Soundbar Dome Lamp

912

** Bulbs only available from an authorized dealer.

8

424

SERVICING AND MAINTENANCE



Exterior Bulbs

Bulb Name

Bulb Number

Headlamps

H13

Premium Head Lamps

LED – (Serviced at an authorized dealer)

Sport Front Park/Turn Signal Lamps

7442NALL

Premium Front Park/Turn Signal Lamps

LED – (Serviced at an authorized dealer)

Base (Overland/Rubicon) Turn Lamp

7440NA

Base (Overland/Rubicon) Park DRL Lamp

7443

Front Side Marker Lamps

LED – (Serviced at an authorized dealer)

Base Fog Lamps

PSX24W

Premium Fog Lamps

LED – (Serviced at an authorized dealer)

Rear Premium LED Tail Lamps

LED – (Serviced at an authorized dealer)

Rear Base Tail Lamp Stop/Tail/Turn Bulb

3157

Rear Base Tail Lamp Backup Bulb

7440

Rear Base Tail Lamp Side Marker

LED – (Serviced at an authorized dealer)

Center High Mounted Stop Lamp

LED – (Serviced at an authorized dealer)

License Lamp

LED – (Serviced at an authorized dealer)

NOTE:

Numbers refer to commercial bulb types that can be purchased from an authorized dealer. If a bulb needs to be replaced, visit an authorized dealer or refer

to the applicable Service Manual.

SERVICING AND MAINTENANCE

425

Bulb Replacement

NOTE:

Lens fogging can occur under certain atmospheric

conditions. This will usually clear as atmospheric

conditions occur to allow the condensation to

change back into a vapor. Turning the lamps on will

usually accelerate the clearing process.

HALOGEN HEADLAMPS

NOTE:

We advise referring to an authorized dealer for

service.
See below steps to replace:
1. Open hood and support using prop rod.
2. Remove the front grille. Turn the retainers

along the top a quarter turn counterclockwise

and remove.

3. Pull the bottom of the grille away, starting at

one side and working toward the other.

4. Remove the three screws holding the

headlamp to the vehicle.

5. Remove lamp from the vehicle.
6. Remove the lamp from the collar.
7. Grab the bulb and turn a quarter turn counter

-

clockwise.

8. Pull the bulb from the housing.
9. Push connector locking tab to the unlock

position.

10. Remove connector from bulb.
11. Push connector onto new bulb base, and push

the connector locking tab to the lock position.

12. Reinstall bulb housing. Rotate the bulb a

quarter turn clockwise.

FRONT PARK/TURN SIGNAL

NOTE:

We advise referring to an authorized dealer for

service.
See below steps to replace:
1. Remove the front wheel liner fasteners to

access bulb sockets.

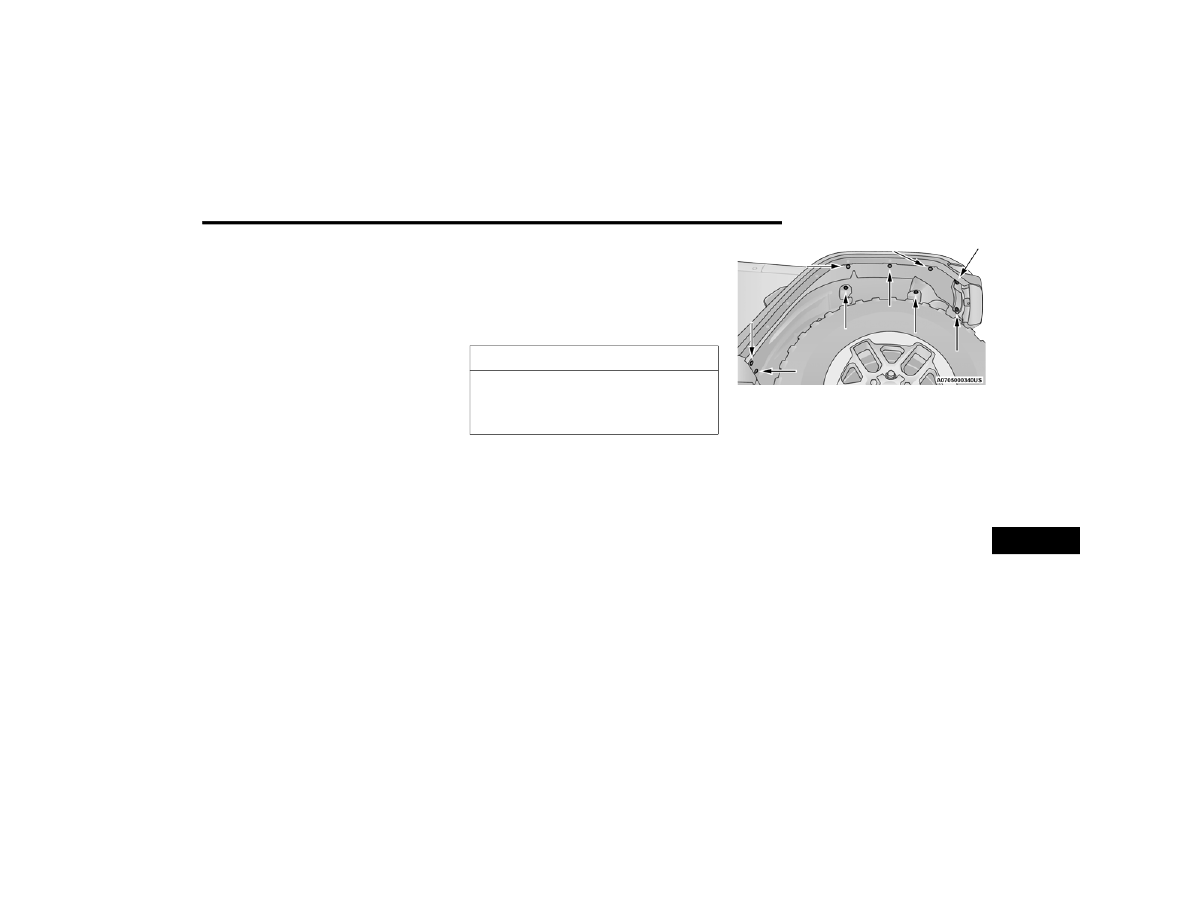

Wheel Liner

2. Turn the socket assembly a quarter turn

counterclockwise and remove from housing.

Pull the bulb straight from the socket to

replace.

LED FRONT SIDE MARKER

See below steps to replace:
1. Remove the front wheel liner fasteners to

access side maker screw and electrical

connector.

2. Remove fastening screw in the back of the

front side maker assembly and disconnect

electrical connector.

3. Remove and replace LED front side marker

light assembly.

CAUTION!

Do not touch the new bulb with your fingers. Oil

contamination will severely shorten bulb life. If

the bulb comes in contact with any oily surface,

clean the bulb with rubbing alcohol.

8

426

SERVICING AND MAINTENANCE



FRONT FOG LAMP

NOTE:

We advise seeing an authorized dealer for service

on LED and Halogen front fog lamps.
See below steps to replace:
1. Reach under the vehicle to access the back of

the front fog lamp.

2. Disconnect the wire harness connector from

the front fog lamp connector receptacle.

3. Firmly grab the bulb by the two latch features

and squeeze them together to unlock the bulb

from the back of the front fog lamp housing.

4. Pull the bulb straight out from the keyed

opening in the housing and then connect the

replacement bulb.

LED Front Fog Lamp
If your vehicle is equipped with LED fog lamps they

are replaced as an assembly.

REAR TAIL, STOP, TURN SIGNAL, AND BACKUP

LAMP

See below steps to replace:
1. Remove the two screws that pass through the

bed sheet metal.

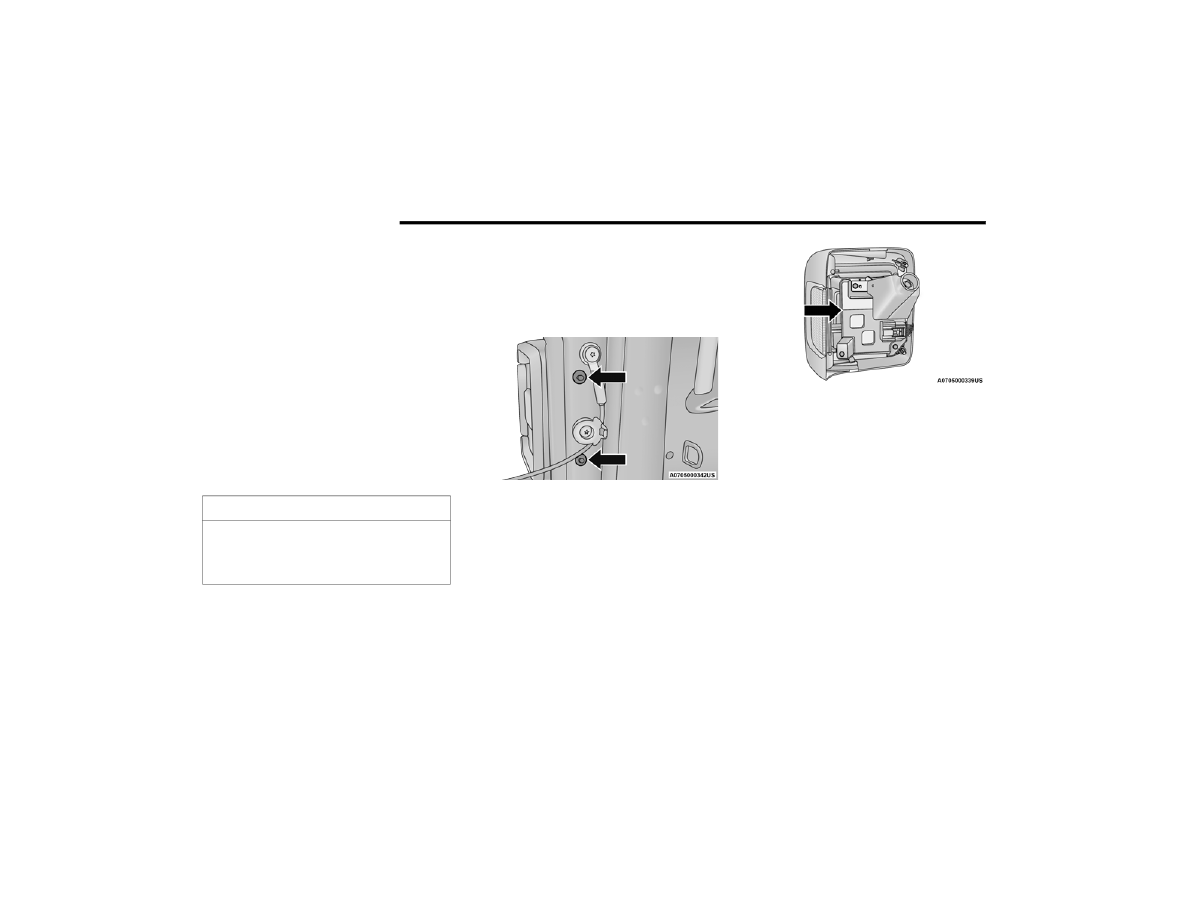

Tail Lamp Screws

2. Pull the outboard side of the lamp rearward,

far enough to unsnap the two receptacles on

the outboard side of the lamp housing, from

the two plastic snap post retainers in the outer

box side panel.

3. Remove the screws from assembly bracket to

access the three bulb sockets.

Assembly Bracket

4. Rotate the appropriate socket a quarter turn

counterclockwise, then remove it from the

housing.

5. Pull the bulb straight from the socket to

replace.

CENTER HIGH MOUNTED STOP LAMP (CHMSL)

The stop lamp is mounted on the tailgate. If service

is needed, obtain the LED assembly from an

authorized dealer.

CAUTION!

Do not touch the new bulb with your fingers. Oil

contamination will severely shorten bulb life. If

the bulb comes in contact with any oily surface,

clean the bulb with rubbing alcohol.
