If you insert a disc with the ignition ON and the radio
ON, the unit will switch from radio to CD mode and
begin to play when you insert the disc. The display will
show the track number, and index time in minutes and
seconds. Play will begin at the start of track 1.

CAUTION!

• This CD player will accept 4–3/4 in (12 cm) discs

only. The use of other sized discs may damage the
CD player mechanism.

• Do not use adhesive labels. These labels can peel

away and jam the player mechanism.

• The RES Media Center is a single CD player. Do

not attempt to insert a second CD if one is already
loaded.

EJECT Button - Ejecting a CD

Press the EJECT button to eject the CD.

If you have ejected a disc and have not removed it within
10 seconds, it will be reloaded. If the CD is not removed,
the radio will reinsert the CD but will not play it.

A disc can be ejected with the radio and ignition OFF.

NOTE:

Ejecting with the ignition OFF is not allowed on

convertible or soft-top models (if equipped).

SEEK Button
Press the right SEEK button for the next selection on the
CD. Press the left SEEK button to return to the beginning
of the current selection, or return to the beginning of the
previous selection if the CD is within the first second of
the current selection. Pressing and holding the SEEK
button will allow faster scrolling through the tracks in
CD and MP3 modes.

TIME Button
Press this button to change the display from a large CD
playing time display to a small CD playing time display.

336

UNDERSTANDING YOUR INSTRUMENT PANEL

RW/FF
Press and hold FF (Fast Forward) and the CD player will
begin to fast forward until FF is released or RW or
another CD button is pressed. The RW (Reverse) button
works in a similar manner.

AM/FM Button
Press the button to select either AM or FM mode.

SET/RND Button (Random Play Button)
Press this button while the CD is playing to activate
Random Play. This feature plays the selections on the
compact disc in random order to provide an interesting
change of pace.

Press the right SEEK button to move to the next ran-
domly selected track.

Press the SET/RND button a second time to stop Ran-
dom Play.

Notes On Playing MP3 Files
The radio can play MP3 files; however, acceptable MP3 file
recording media and formats are limited. When writing
MP3 files, pay attention to the following restrictions.

Supported Media (Disc Types)
The MP3 file recording media supported by the radio are
CDDA, CD-R, CD-RW, MP3, and CDDA+MP3.

Supported Medium Formats (File Systems)
The medium formats supported by the radio are ISO 9660
Level 1 and Level 2 and includes the Joliet extension.
When reading discs recorded using formats other than
ISO 9660 Level 1 and Level 2, the radio may fail to read
files properly and may be unable to play the file nor-
mally. UDF and Apple HFS formats are not supported.

The radio uses the following limits for file systems:

• Maximum number of folder levels: 8
• Maximum number of files: 255

4

UNDERSTANDING YOUR INSTRUMENT PANEL

337

• Maximum number of folders. (The radio display of file

names and folder names is limited. For large numbers
of files and/or folders, the radio may be unable to
display the file name and folder name and will assign
a number instead. With a maximum number of files,
exceeding 20 folders will result in this display. With
200 files, exceeding 50 folders will result in this
display.)

• Maximum number of characters in file/folder names:

• Level 1: 12 (including a separator ⬙.⬙ and a three-

character extension)

• Level 2: 31 (including a separator ⬙.⬙ and a three-

character extension)

Multisession disc formats are supported by the radio.
Multisession discs may contain combinations of normal
CD audio tracks and computer files (including MP3 files).

Discs created with an option such as

⬙keep disc open after

writing

⬙ are most likely multisession discs. The use of

multisession for CD audio or MP3 playback may result in
longer disc loading times.

Supported MP3 File Formats
The radio will recognize only files with the *.MP3 exten-
sion as MP3 files. Non-MP3 files named with the *.MP3
extension may cause playback problems. The radio is
designed to recognize the file as an invalid MP3 and will
not play the file.

When using the MP3 encoder to compress audio data to
an MP3 file, the bit rate and sampling frequencies in the
following table are supported. In addition, variable bit
rates (VBR) are also supported. The majority of MP3 files
use a 44.1 kHz sampling rate and a 192, 160, 128, 96 or
VBR bit rates.

338

UNDERSTANDING YOUR INSTRUMENT PANEL

MPEG

Specification

Sampling Fre-

quency (kHz)

Bit Rate (kbps)

MPEG-1 Audio

Layer 3

48, 44.1, 32

320, 256, 224,
192, 160, 128,

112, 96, 80, 64,

56, 48, 40, 32

MPEG-2 Audio

Layer 3

24, 22.05, 16

160, 128, 144,

112, 96, 80, 64,

56, 48, 40, 32, 24,

16, 8

ID3 Tag information for artist, song title, and album title
are supported for version 1 ID3 tags. ID3 version 2 is not
supported by the radios.

Playlist files are not supported. MP3 Pro files are not
supported.

Playback of MP3 Files
When a medium containing MP3 data is loaded, the
radio checks all files on the medium. If the medium
contains a lot of folders or files, the radio will take more
time to start playing the MP3 files.

Loading times for playback of MP3 files may be affected
by the following:

• Media - CD-RW media may take longer to load than

CD-R media

• Medium formats - Multisession discs may take longer

to load than non-multisession discs

• Number of files and folders - Loading times will

increase with more files and folders

To increase the speed of disc loading, it is recommended
to use CD-R media and single-session discs. To create a
single-session disc, enable the “Disc at Once” option
before writing to the disc.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

339

LIST Button (CD Mode for MP3 Play)
Pressing the LIST button will bring up a list of all folders
on the disc. Scrolling up or down the list is done by
turning the TUNE/SCROLL control knob. Selecting a
folder by pressing the TUNE/SCROLL control knob will
begin playing the files contained in that folder (or the
next folder in sequence if the selection does not contain
playable files).

The folder list will time out after five seconds.

INFO Button (CD Mode for MP3 Play)
Pressing the INFO button repeatedly will scroll through
the following TAG information: Song Title, Artist, File
Name, and Folder Name (if available).

Press the INFO button once more to return to

⬙elapsed

time

⬙ priority mode.

Press and hold the INFO button for three seconds or
more and the radio will display song titles for each file.

Press and hold the INFO button again for three seconds
to return to

⬙elapsed time⬙ display.

Operation Instructions - Auxiliary Mode
The auxiliary (AUX) jack is an audio input jack which
allows the user to plug in a portable device such as an
MP3 player or cassette player and utilize the vehicle’s
audio system to amplify the source and play through the
vehicle speakers.

Pressing the AUX button will change the mode to auxil-
iary device if the AUX jack is connected.

NOTE:

The AUX device must be turned on and the

device’s volume set to the proper level. If the AUX audio
is not loud enough, turn the device’s volume up. If the
AUX audio sounds distorted, turn the device’s volume
down.

340

UNDERSTANDING YOUR INSTRUMENT PANEL

TIME Button (Auxiliary Mode)
Press this button to change the display to time of day. The
time of day will display for five seconds (when the
ignition is OFF).

Uconnect™ Multimedia (Satellite Radio) — If
Equipped
Satellite radio uses direct satellite-to-receiver broadcast-
ing technology to provide clear digital sound, coast to
coast. The subscription service provider is Sirius Satellite
Radio. This service offers over 130 channels of music,
sports, news, entertainment, and programming for chil-
dren, directly from its satellites and broadcasting studios.

NOTE:

Sirius service is not available in Hawaii and has

limited coverage in Alaska.

System Activation
Sirius Satellite Radio service is pre-activated, and you
may begin listening immediately to the one year of audio
service that is included with the factory-installed satellite

radio system in your vehicle. Sirius will supply a wel-
come kit that contains general information, including
how to setup your on-line listening account. For further
information, call the toll-free number 888-539-7474, or
visit the Sirius web site at www.sirius.com, or at www-
.siriuscanada.ca for Canadian residents.

Electronic Serial Number/Sirius Identification
Number (ESN/SID)
Please have the following information available when
calling:

1. The Electronic Serial Number/Sirius Identification
Number (ESN/SID).

2. Your Vehicle Identification Number.

To access the ESN/SID, refer to the following steps:

ESN/SID Access
With the ignition switch in the ON/RUN or ACC posi-
tion and the radio on, press the SETUP button and scroll

4

UNDERSTANDING YOUR INSTRUMENT PANEL

341

using the TUNE/SCROLL control knob until Sirius ID is
selected. Press the TUNE/SCROLL control knob and the
Sirius ID number will display. The Sirius ID number
display will time out in two minutes. Press any button on
the radio to exit this screen.

Selecting Uconnect™ Multimedia (Satellite) Mode
Press the SAT button until

⬙SAT⬙ appears in the display. A

CD may remain in the radio while in the Satellite radio
mode.

Satellite Antenna
To ensure optimum reception, do not place items on the
roof around the rooftop antenna location. Metal objects
placed within the line of sight of the antenna will cause
decreased performance. Larger luggage items such as
bikes should be placed as far rearward as possible, within
the loading design of the rack. Do not place items directly
on or above the antenna.

Reception Quality
Satellite reception may be interrupted due to one of the
following reasons:

• The vehicle is parked in an underground parking

structure or under a physical obstacle.

• Dense tree coverage may interrupt reception in the

form of short audio mutes.

• Driving under wide bridges or along tall buildings can

cause intermittent reception.

• Placing objects over or too close to the antenna can

cause signal blockage.

Operating Instructions - Uconnect™ Multimedia
(Satellite) Mode

NOTE:

The ignition switch must be in the ON/RUN or

ACC position to operate the radio.

342

UNDERSTANDING YOUR INSTRUMENT PANEL

SEEK Buttons
Press and release the SEEK buttons to search for the next
channel in Satellite mode. Press the right switch to seek
up and the left switch to seek down. The radio will
remain tuned to the new channel until you make another
selection. Holding either button will bypass channels
without stopping until you release it.

SCAN Button
Pressing the SCAN button causes the tuner to search for
the next channel, pausing for eight seconds before con-
tinuing to the next. To stop the search, press the SCAN
button a second time.

INFO Button
Pressing the INFO button will cycle the display informa-
tion between Artist, Song Title, and Composer (if avail-
able). Also, pressing and holding the INFO button for an
additional three seconds will make the radio display the
Song Title all of the time (press and hold again to return
to normal display).

RW/FF
Pressing the RW (Rewind) or FF (Fast Forward) buttons
causes the tuner to search for the next channel in the
direction of the arrows.

TUNE Control (Rotary)
Turn the rotary TUNE/SCROLL control knob clockwise
to increase or counterclockwise to decrease the channel.

MUSIC TYPE Button
Pressing this button once will turn on the Music Type
mode for five seconds. Pressing the MUSIC TYPE button
or turning the TUNE/SCROLL control knob within five
seconds will allow the program format type to be se-
lected.

Toggle the MUSIC TYPE button again to select the music
type.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

343

By pressing the SEEK button when the Music Type
function is active, the radio will be tuned to the next
channel with the same selected Music Type name.

If a preset button is activated while in the Music Type
(Program Type) mode, the Music Type mode will be
exited and the radio will tune to the preset channel.

SETUP Button
Pressing the SETUP button allows you to select the
following items:

• Display Sirius ID number — Press the AUDIO/

SELECT button to display the Sirius ID number. This
number is used to activate, deactivate, or change the
Sirius subscription.

SET Button – To Set the Pushbutton Memory
When you are receiving a channel that you wish to
commit to pushbutton memory, press the SET button.
The symbol SET 1 will now show in the display window.

Select the button (1-6) you wish to lock onto this channel
and press and release that button. If a button is not
selected within five seconds after pressing the SET but-
ton, the channel will continue to play but will not be
stored into pushbutton memory.

You may add a second channel to each pushbutton by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2. This
allows a total of 12 Satellite channels to be stored into
pushbutton memory. The channels stored in SET 2
memory can be selected by pressing the pushbutton
twice.

Every time a preset button is used, a corresponding
button number will display.

Buttons 1 - 6
These buttons tune the radio to the channels that you
commit to pushbutton memory (12 Satellite stations).

344

UNDERSTANDING YOUR INSTRUMENT PANEL

Operating Instructions - Uconnect™ Phone
(If Equipped)
Refer to “Uconnect™ Phone” in “Understanding The
Features Of Your Vehicle”.

iPod

姞/USB/MP3 CONTROL — IF EQUIPPED

NOTE:

This section is for sales code RES and REQ/

REL/RET radios only with Uconnect™. For sales code
RBZ/RHB, RHR, RHP, RHW or RB2 touch-screen radio
iPod

威/USB/MP3 control feature, refer to the separate

RBZ/RHB, RHR, RHP, RHW or RB2 User’s Manual.
iPod

威/USB/MP3 control is available only if equipped as

an option with these radios.

This feature allows an iPod

威 or external USB device to be

plugged into the USB port, located in the center console.

iPod

威 control supports Mini, 4G, Photo, Nano, 5G iPod威

and iPhone

威 devices. Some iPod威 software versions may

not fully support the iPod

威 control features. Please visit

Apple’s website for software updates.

NOTE:

• If the radio has a USB port, refer to the appropriate

Uconnect™ Multimedia radio User’s Manual for
iPod

威 or external USB device support capability.

• Connecting an iPod威 or consumer electronic audio

device to the AUX port located in the radio faceplate,
plays media, but does not use the iPod

威 /MP3 control

feature to control the connected device.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

345

Connecting The iPod

姞 Or External USB Device

Use the connection cable to connect an iPod

威 or external

USB device to the vehicle’s USB/AUX connector port
which is located in the center console.

Once the audio device is connected and synchronized to
the vehicle’s iPod

威/USB/MP3 control system (iPod威 or

external USB device may take a few minutes to connect),

the audio device starts charging and is ready for use by
pressing radio switches, as described below.

NOTE:

If the audio device battery is completely dis-

charged, it may not communicate with the iPod

威/USB/

MP3 control system until a minimum charge is attained.
Leaving the audio device connected to the iPod

威/USB/

MP3 control system may charge it to the required level.

Using This Feature
By using iPod cable or external USB device to connect to
USB port:
• The audio device can be played on the vehicle’s sound

system, providing metadata (artist, track title, album,
etc.) information on the radio display.

• The audio device can be controlled using the radio

buttons to Play, Browse, and List the iPod

威 contents.

• The audio device battery charges when plugged into

the USB/AUX connector (if supported by the specific
audio device)

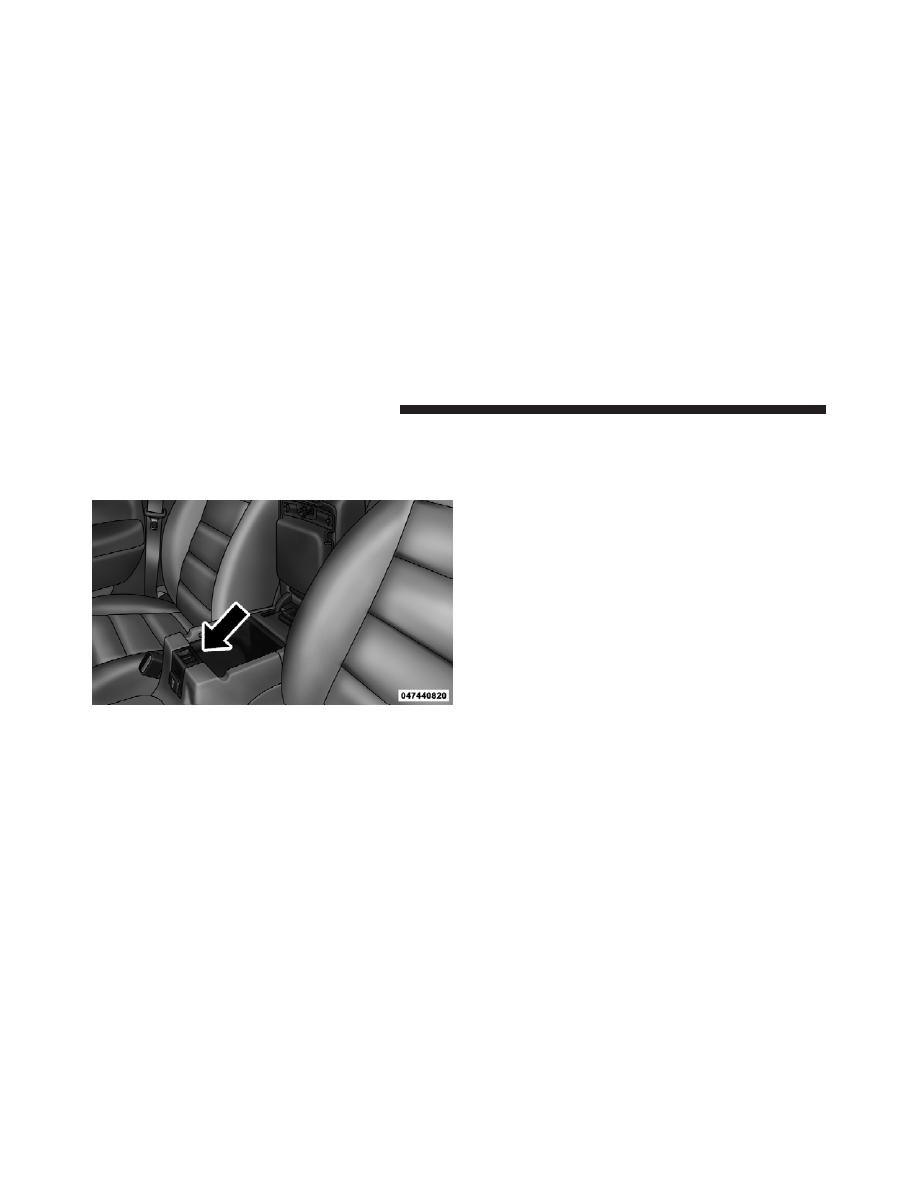

Center Console USB/AUX Connector Port

346

UNDERSTANDING YOUR INSTRUMENT PANEL

Controlling The iPod

姞 Or External USB Device

Using Radio Buttons
To get into the iPod

威/USB/MP3 control mode and access

a connected audio device, either press the “AUX” button
on the radio faceplate or press the VR button and say

⬙USB⬙ or ⬙Switch to USB⬙. Once in the iPod威/USB/MP3
control mode, audio tracks (if available from audio
device) start playing over the vehicle’s audio system.

Play Mode
When switched to iPod

威/USB/MP3 control mode, the

iPod

威 or external USB device automatically starts Play

mode. In Play mode, the following buttons on the radio
faceplate may be used to control the iPod

威 or external

USB device and display data:

• Use the TUNE control knob to select the next or

previous track.

• Turning it clockwise (forward) by one click, while

playing a track, skips to the next track or press the
VR button and say

⬙Next Track⬙.

• Turning it counterclockwise (backward) by one

click, will jump to the previous track in the list or
press the VR button and say

⬙Previous Track⬙

• Jump backward in the current track by pressing and

holding the << RW button. Holding the << RW
button long enough will jump to the beginning of
the current track.

• Jump forward in the current track by pressing and

holding the FF >> button.

• A single press backward << RW or forward FF >> will

jump backward or forward respectively, for five
seconds.

• Use the << SEEK and SEEK >> buttons to jump to the

previous or next track. Pressing the SEEK >> button

4

UNDERSTANDING YOUR INSTRUMENT PANEL

347

during play mode will jump to the next track in the
list, or press the VR button and say

⬙Next or Previous

Track

⬙.

• While a track is playing, press the INFO button to see

the associated metadata (artist, track title, album, etc.)
for that track. Pressing the INFO button again jumps
to the next screen of data for that track. Once all
screens have been viewed, the last INFO button press
will go back to the play mode screen on the radio.

• Pressing the REPEAT button will change the audio

device mode to repeat the current playing track or
press the VR button and say

⬙Repeat ON⬙ or ⬙Repeat

Off

⬙.

• Press the SCAN button to use iPod威/USB/MP3 de-

vice scan mode, which will play the first 10 seconds of
each track in the current list and then forward to the
next song. To stop SCAN mode and start playing the
desired track, when it is playing the track, press the

SCAN

button again. During Scan mode, pressing the

<< SEEK and SEEK >> buttons will select the previ-
ous and next tracks.

• RND button (available on sales code RES radio only):

Pressing this button toggles between Shuffle ON and
Shuffle OFF modes for the iPod

威 or external USB

device, or press the VR button and say

⬙Shuffle ON⬙ or

⬙Shuffle Off⬙. If the RND icon is showing on the radio
display, then the shuffle mode is ON.

List Or Browse Mode
During Play mode, pressing any of the buttons described
below, will bring up List mode. List mode enables
scrolling through the list of menus and tracks on the
audio device.

• TUNE control knob: The TUNE control knob functions

in a similar manner as the scroll wheel on the audio
device or external USB device.

348

UNDERSTANDING YOUR INSTRUMENT PANEL

• Turning it clockwise (forward) and counterclock-

wise (backward) scrolls through the lists, displaying
the track detail on the radio display. Once the track
to be played is highlighted on the radio display,
press the TUNE control knob to select and start
playing the track. Turning the TUNE control knob
fast will scroll through the list faster. During fast
scroll, a slight delay in updating the information on
the radio display may be noticeable.

• During all List modes, the iPod威 displays all lists in

“wrap-around” mode. So if the track is at the
bottom of the list, just turn the wheel backward
(counterclockwise) to get to the track faster.

• In List mode, the radio PRESET buttons are used as

shortcuts to the following lists on the iPod

威 or

external USB device.

• Preset 1 – Playlists

• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks
• Preset 6 – Podcasts

• Pressing a PRESET button will display the current

list on the top line and the first item in that list on
the second line.

• To exit List mode without selecting a track, press the

same PRESET button again to go back to Play
mode

.

• LIST button: The LIST button will display the top

level menu of the iPod

威 or external USB device. Turn

the TUNE control knob to list the top-menu item to be
selected and press the TUNE control knob. This will
display the next sub-menu list item on the audio

4

UNDERSTANDING YOUR INSTRUMENT PANEL

349

device, then follow the same steps to go to the desired
track in that list. Not all iPod

威 or external USB device

sub-menu levels are available on this system.

• MUSIC TYPE button: The MUSIC TYPE button is

another shortcut button to the genre listing on your
audio device.

CAUTION!

• Leaving the iPod威 or external USB device (or any

supported device) anywhere in the vehicle in
extreme heat or cold can alter the operation or
damage the device. Follow the device manufactur-
er’s guidelines.

• Placing items on the iPod威 or external USB device,

or connections to the iPod

威 or external USB device

in the vehicle, can cause damage to the device
and/or to the connectors.

WARNING!

Do not plug in or remove the iPod

威 or external USB

device while driving. Failure to follow this warning
could result in an accident.

Bluetooth Streaming Audio (BTSA)
Music can be streamed from your cellular phone to the
Uconnect™ phone system.

Controlling BTSA Using Radio Buttons
To get into the BTSA mode, press either “AUX” button on
the radio or press the VR button and say “Bluetooth
Streaming Audio”.

350

UNDERSTANDING YOUR INSTRUMENT PANEL

Play Mode
When switched to BTSA mode, some audio devices can
start playing music over the vehicle’s audio system, but
some devices require the music to be initiated on the
device first, then it will get streamed to the Uconnect™
phone system. Seven devices can be paired to the
Uconnect™ phone system, but just one can be selected
and played.

Selecting Different Audio Device

1. Press PHONE button to begin.

2. After the

⬙Ready⬙ prompt and the following beep, say

⬙Setup⬙, then ⬙Select Audio Devices⬙.

3. Say the name of the audio device or ask the
Uconnect™ phone system to list audio devices.

Next Track
Use the SEEK UP button, or press the VR button on the
radio and say “Next Track” to jump to the next track
music on your cellular phone.

Previous Track
Use the SEEK DOWN button, or press the VR button on
the radio and say “Previous Track” to jump to the
previous track music on your cellular phone.

Browse
Browsing is not available on a BTSA device. Only the
current song that is playing will display info.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

351
