Jeep Wrangler JK (2018 year). Instruction - part 10

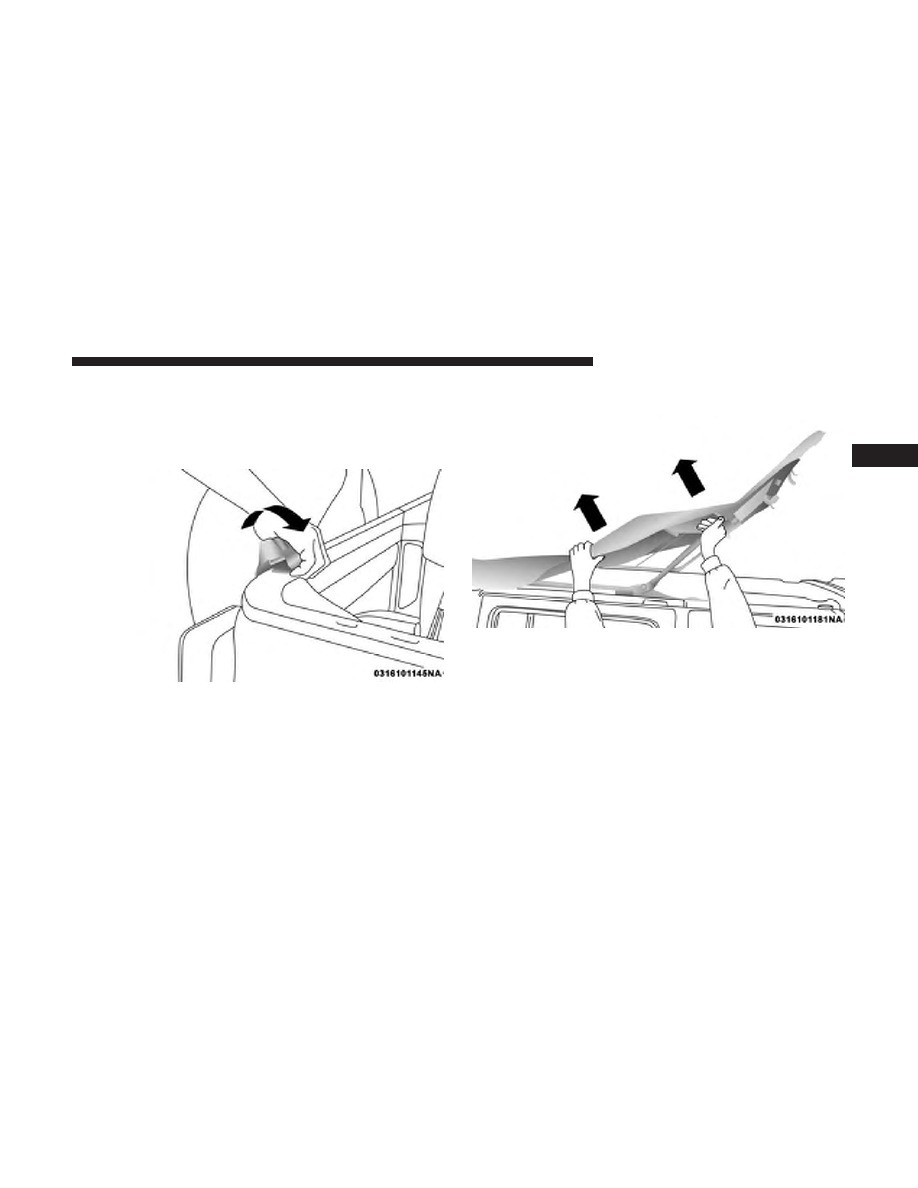

14. The swing gate brackets do not need to be removed

unless the hard top is being installed. To remove the
swing gate brackets, pull the front of the bracket
forward while rolling the entire bracket back in toward
the vehicle to disengage.

15. Grasp the front side bow behind the header, and lift the

top.

Step Fourteen

Step Fifteen

3

GETTING TO KNOW YOUR VEHICLE

147

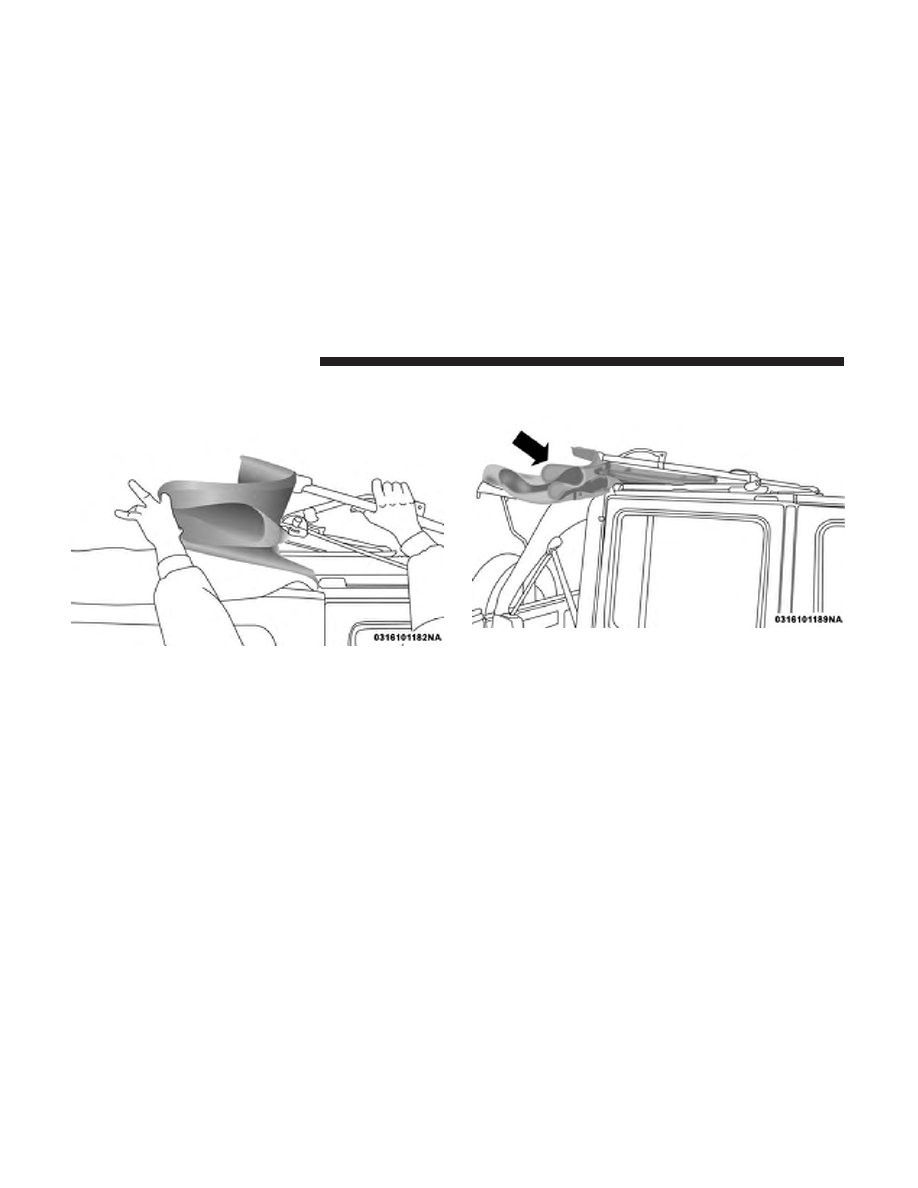

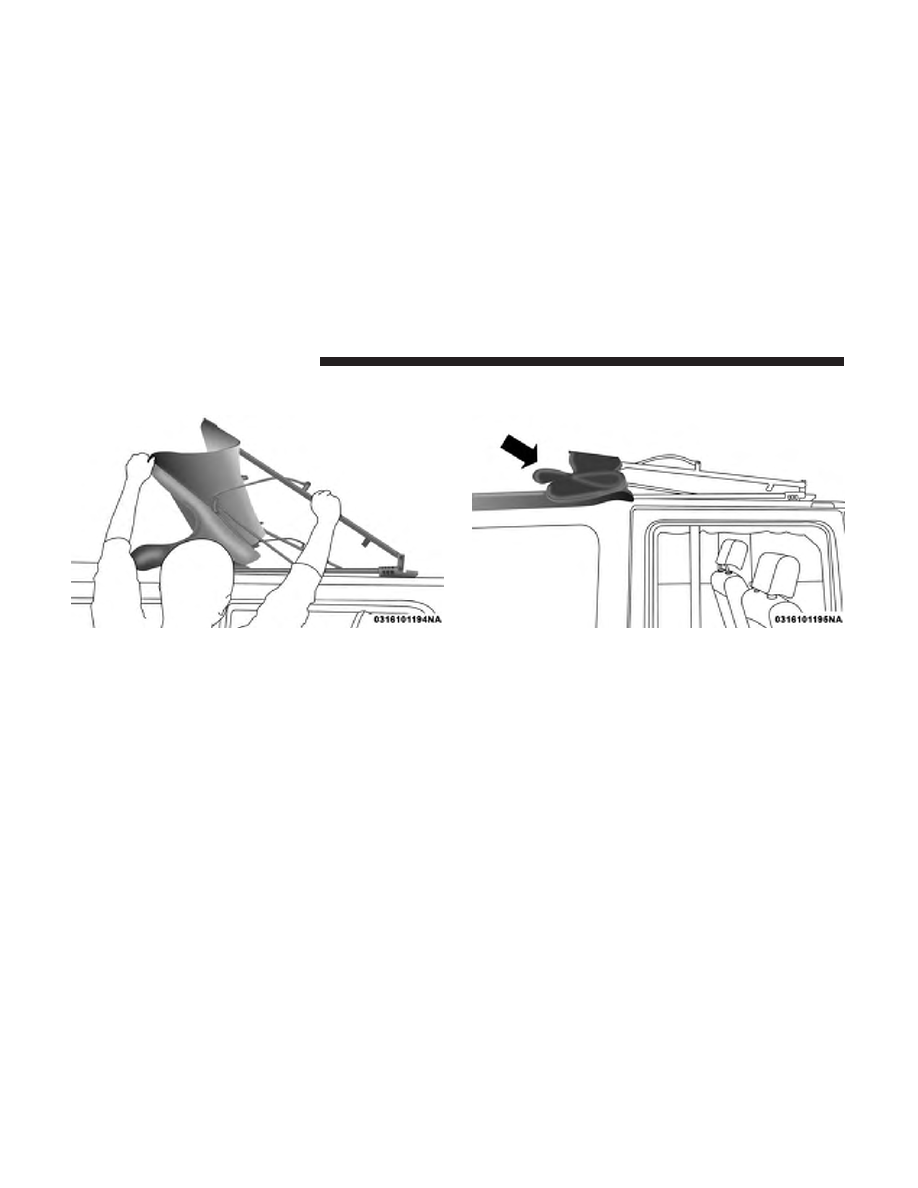

16. Fold back the front section of the top, pulling the fabric

rearward. Gently rest the header on top of the rear
portion of the deck.

17. Fold the top so that the material forms a

⬙W⬙ as shown.

Enter the vehicle and move the material into two folds.

Step Sixteen

Step Seventeen

148

GETTING TO KNOW YOUR VEHICLE

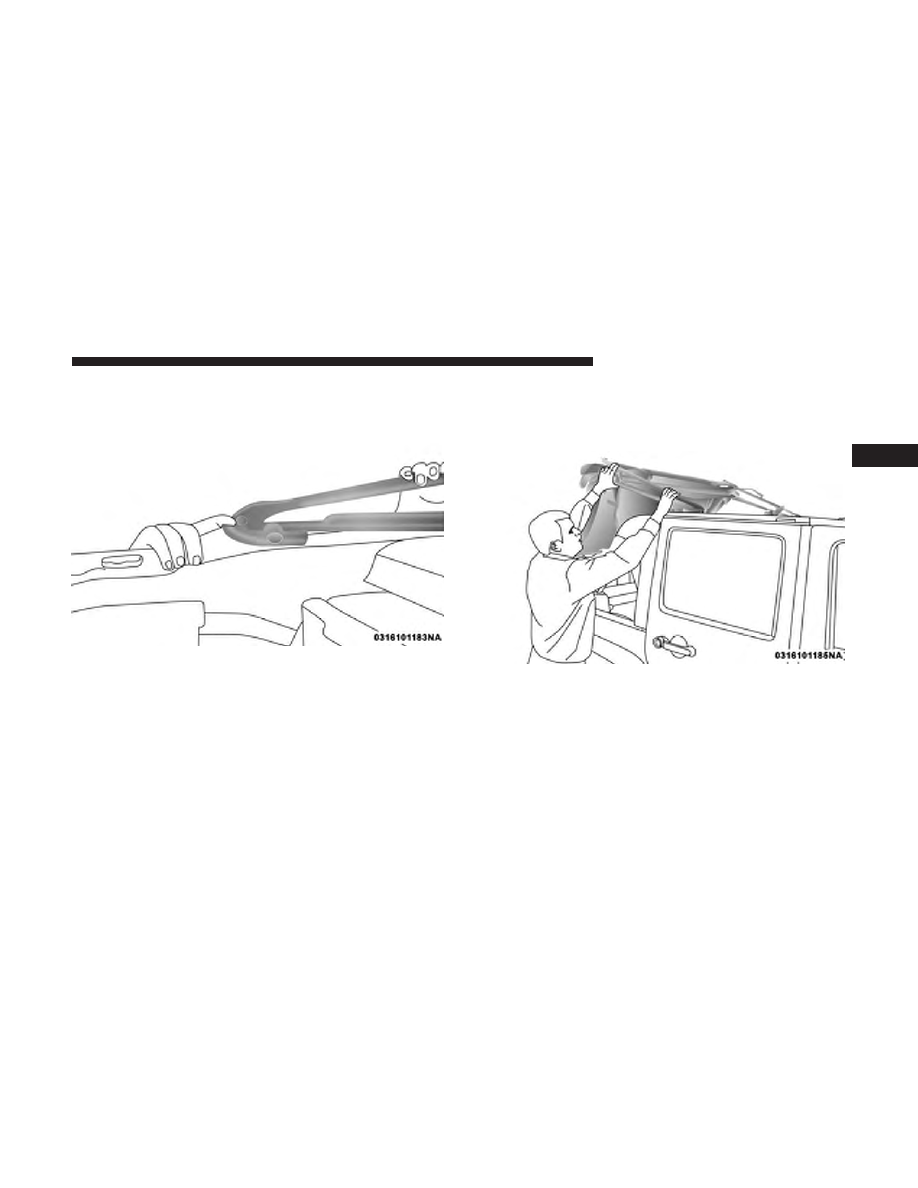

18. Release the side bows by pushing down on the latch

above the front of the rear door. Push the top rearward
to disengage. Repeat this step on the other side.

19. Before lowering the top, open the swing gate to prevent

possible damage to the rear center high-mounted brake
light. Grasp the folded side bows and slide the top
along the door frame track to the rear door frame.

Step Eighteen

Step Nineteen

3

GETTING TO KNOW YOUR VEHICLE

149

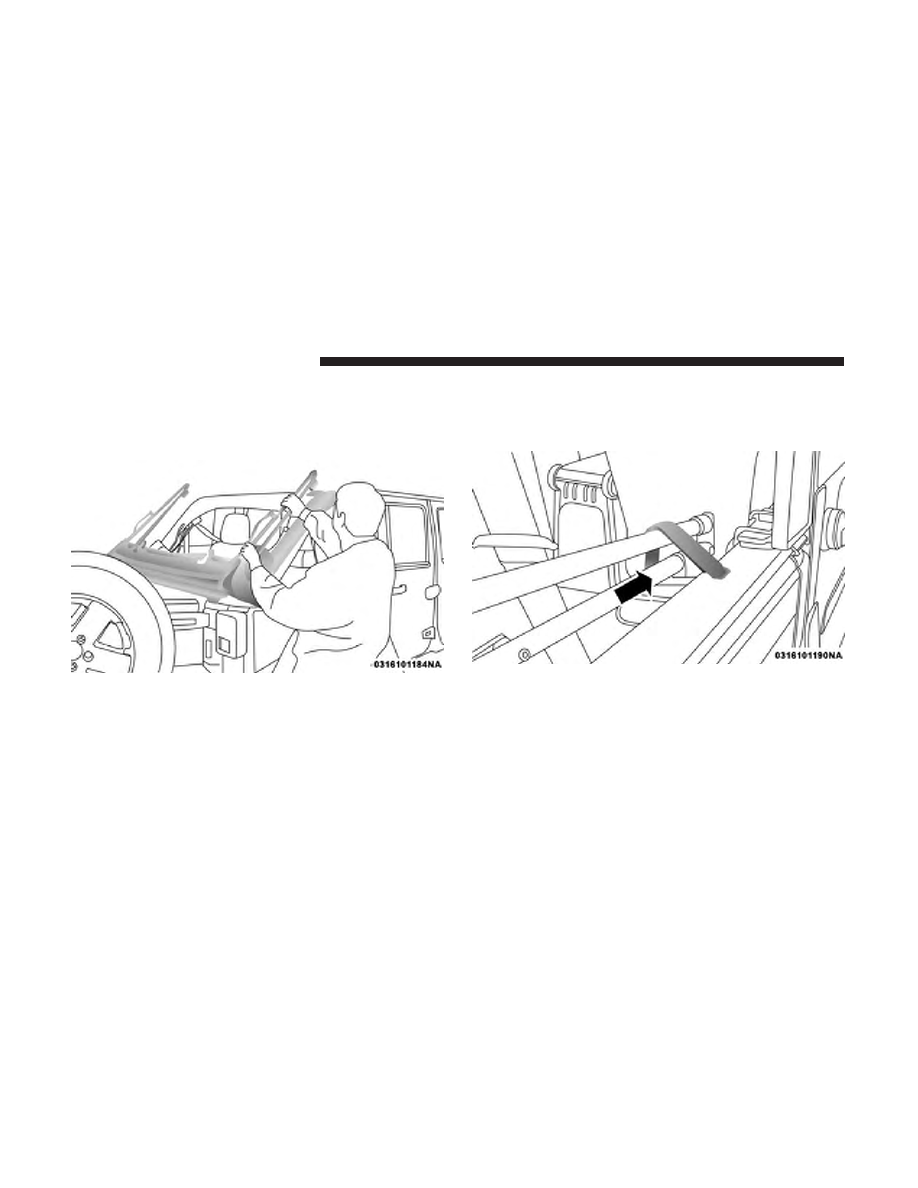

20. Gently slide the side bows off the door frame track and

lower the top down into the vehicle.

NOTE:

Help from another person will ease this operation.

21. Tuck the fabric and the check straps between the bows

as far inside as possible. This will keep any portion of
the top from flapping outside of the vehicle.

22. Once the top is fully down, use the Velcro straps

provided to secure the top to the vehicle by wrapping
the strap around the side bows and through the slot on
the body.

23. Close the front header latches.

24. Remove the door frames, if desired. Refer to “Door

Frame” in this section for further information.

Step Twenty

Step Twenty-Two

150

GETTING TO KNOW YOUR VEHICLE

Putting Up The Soft Top

NOTE:

Be extremely careful when putting up the soft top

to prevent the doors from getting scratched. It may be
helpful to open the rear doors.

1. Install the door frames, if removed. Refer to “Door

Frame” in this section for further information.

2. Undo the straps used to secure the top in the down

position and store in secure location.

3. Open the swing gate.

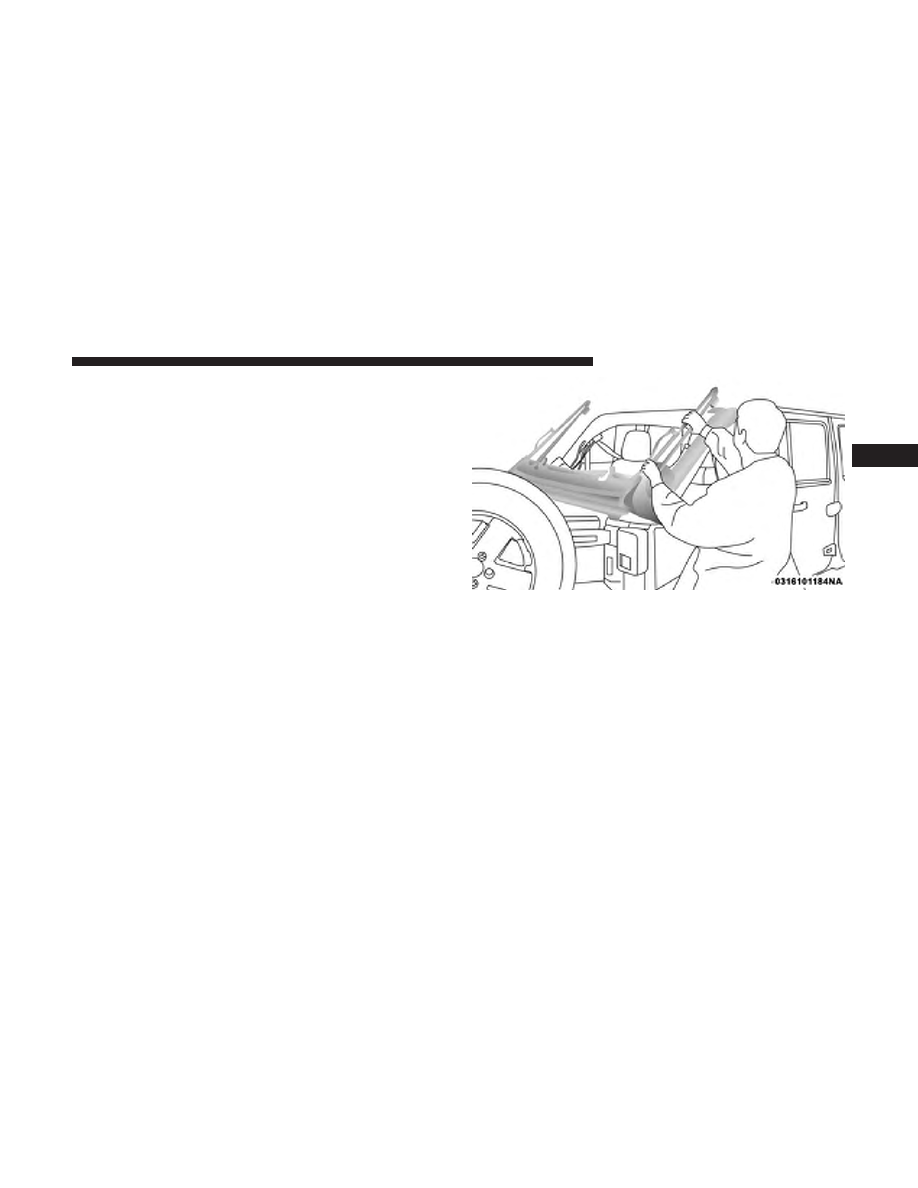

4. Grasp the folded side bows and lift to the top of the rear

door frames.

NOTE:

Help from another person will ease this operation.

Step Four

3

GETTING TO KNOW YOUR VEHICLE

151

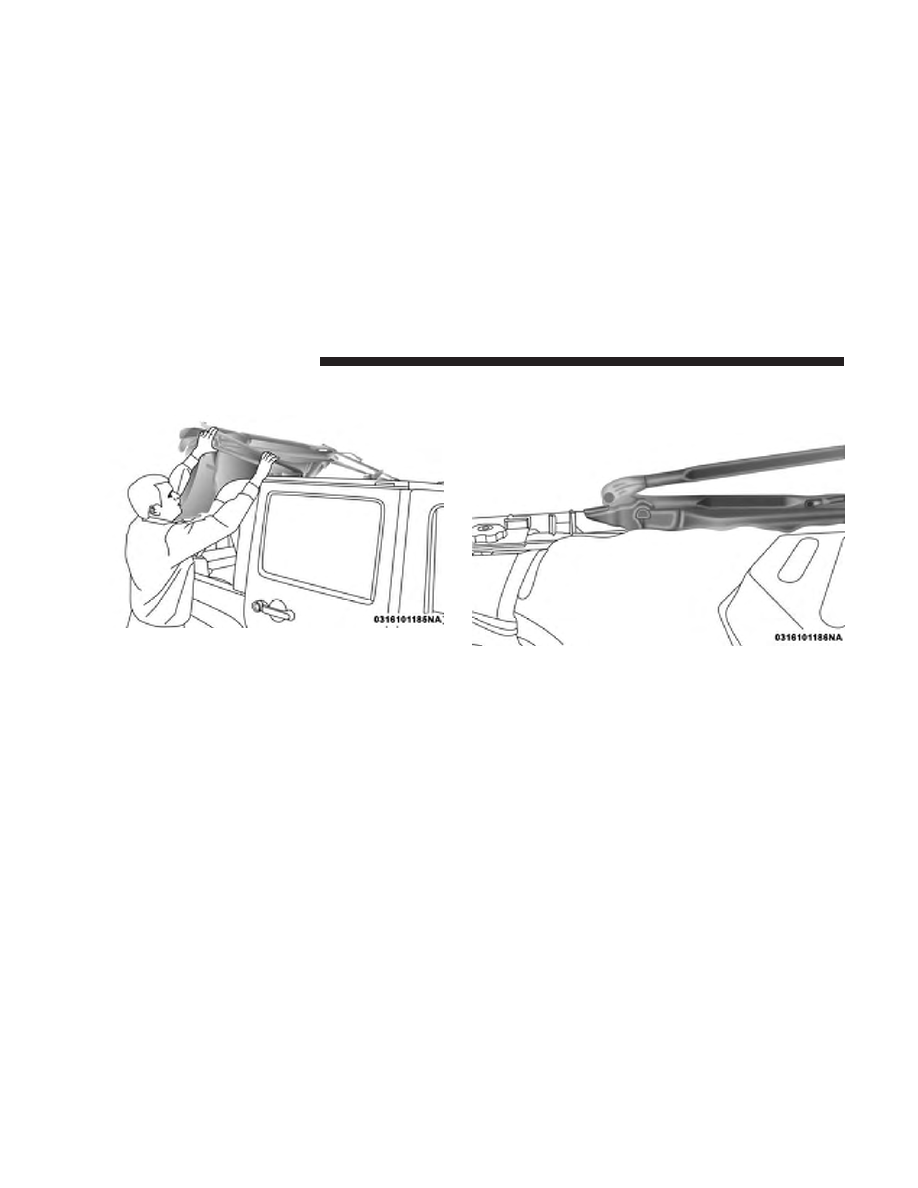

5. Insert the slider feature of the knuckles into the door

frame tracks and slide the top forward.

6. Ensure that the top locks into the Sunrider locking

mechanisms that are located above the front of the rear
doors.

Step Five

Step Six

152

GETTING TO KNOW YOUR VEHICLE

7. Unclip and move the sun visors to the side.

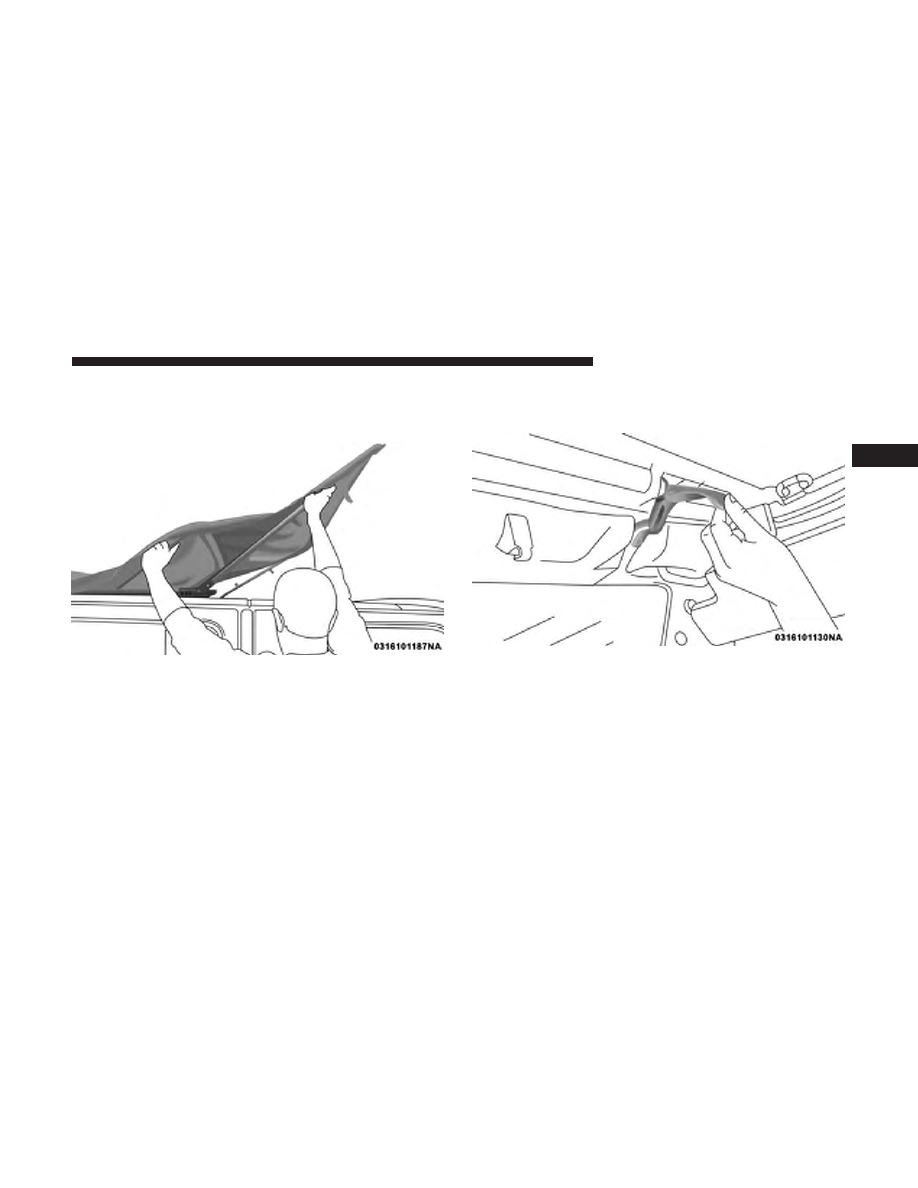

8. Standing on the side of the vehicle, lift the top by the

side bow until it rests on the windshield frame.

9. Open the header latches and engage the hook on each

side onto the windshield loops (do not close the latches).

Step Eight

Step Nine

3

GETTING TO KNOW YOUR VEHICLE

153

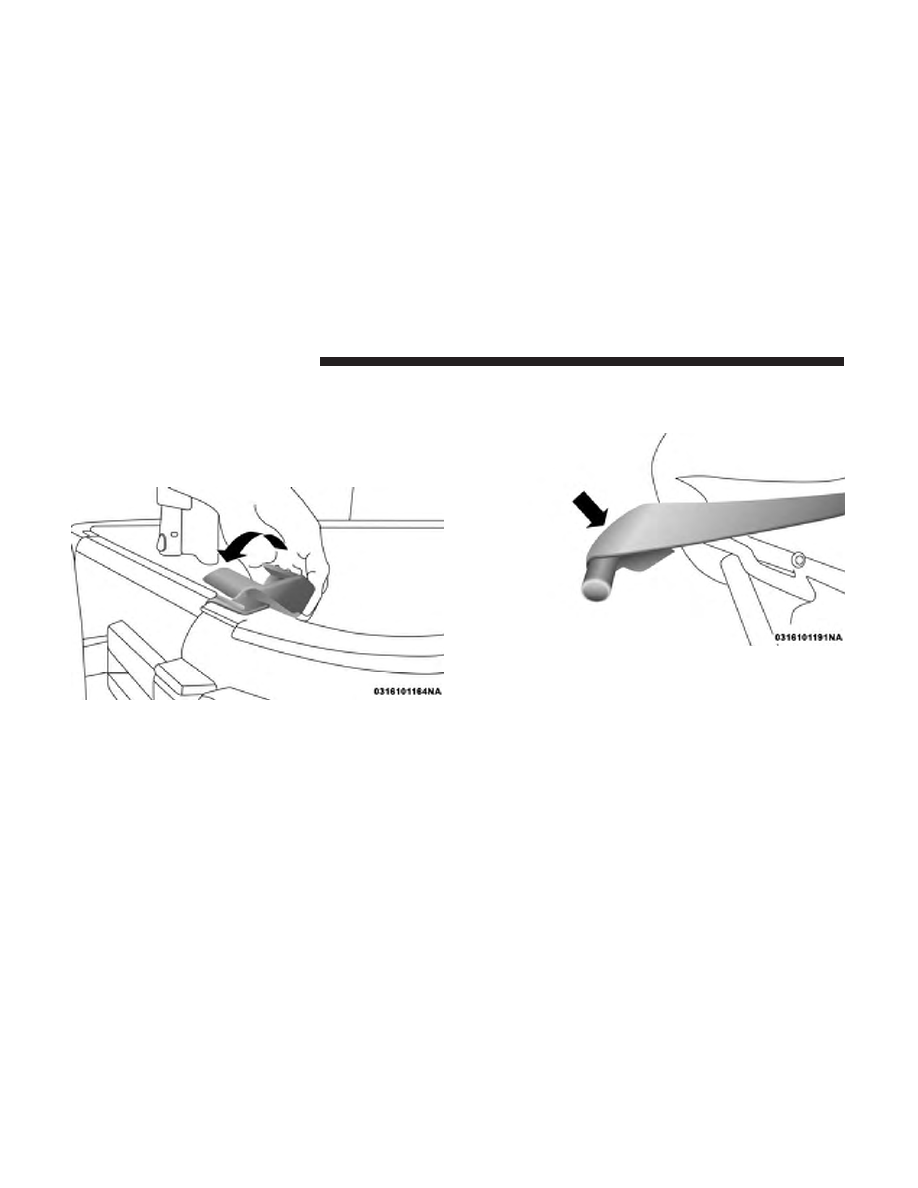

10. If the swing gate brackets were removed, install them

by hooking the rear edge of the bracket on the interior
side of the body channel. Then, rotate it rearward and
over the channel until it snaps onto the exterior part of
the rail. To be properly located, the bracket must only
be clipped to the shortened rail edge.

11. Ensure that the straps are positioned correctly before

pulling the sail panels over the rear roof bow (4–bow).

Step Ten

Step Eleven

154

GETTING TO KNOW YOUR VEHICLE

Partially install the sail panel retainers into the body side
channel, leaving the last 3 inches (7.6 cm) toward the rear
window loose (on both sides). Pulling down on the rear
roof bow (4–bow) will aid in reaching the channel with the
retainers.

12. To install the side windows, affix the window tempo-

rarily by attaching it to the Velcro in the upper rear
corner. Start the zipper but close only about 1 inch (2.5
cm).

Step Eleven

Step Twelve

3

GETTING TO KNOW YOUR VEHICLE

155

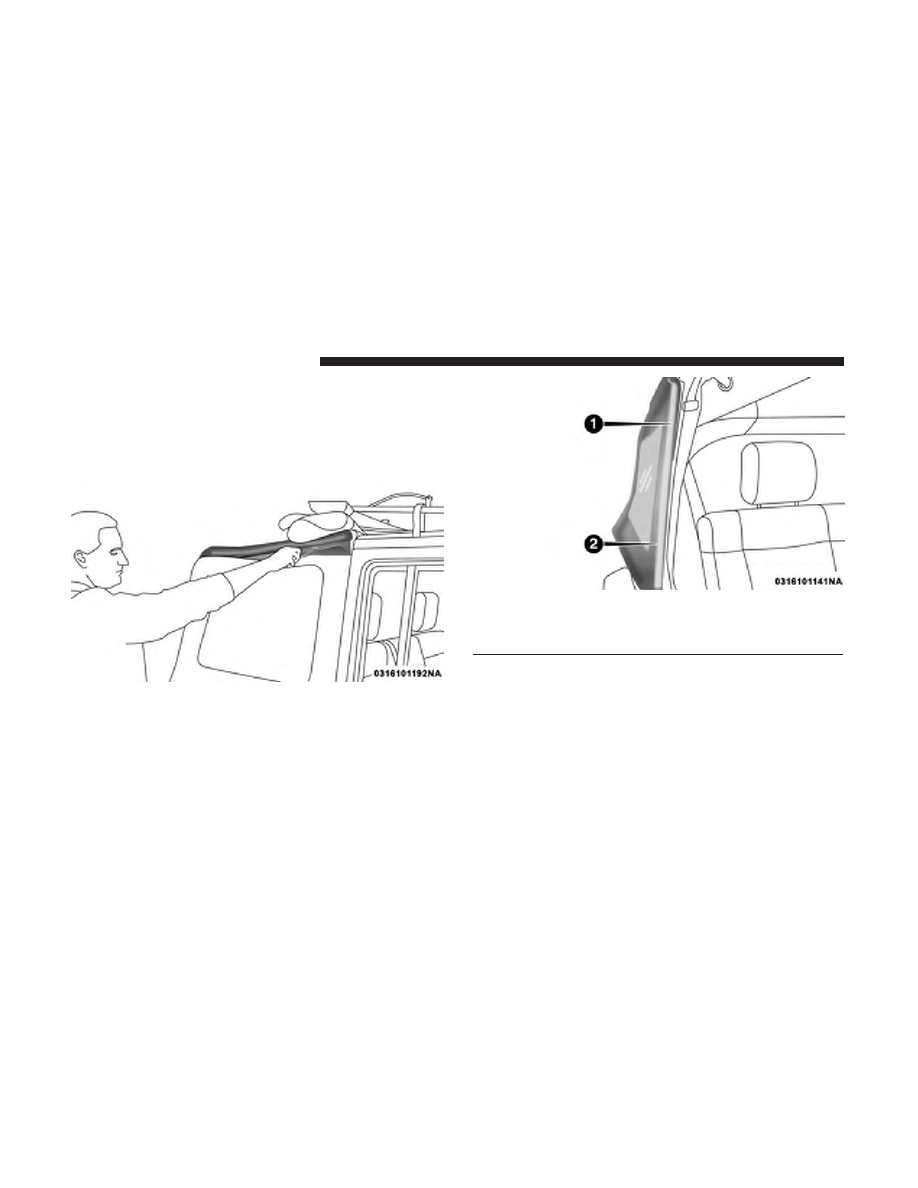

13. Insert the front retainer of the window into the door

channel, making sure the retainer is fully seated and
properly positioned on the door frame. Failure to do so
can result in wind and water leaks or damage to the
window.

Step Thirteen

Retainer Insertion

1 — Incorrect Insertion
2 — Correct Insertion

156

GETTING TO KNOW YOUR VEHICLE

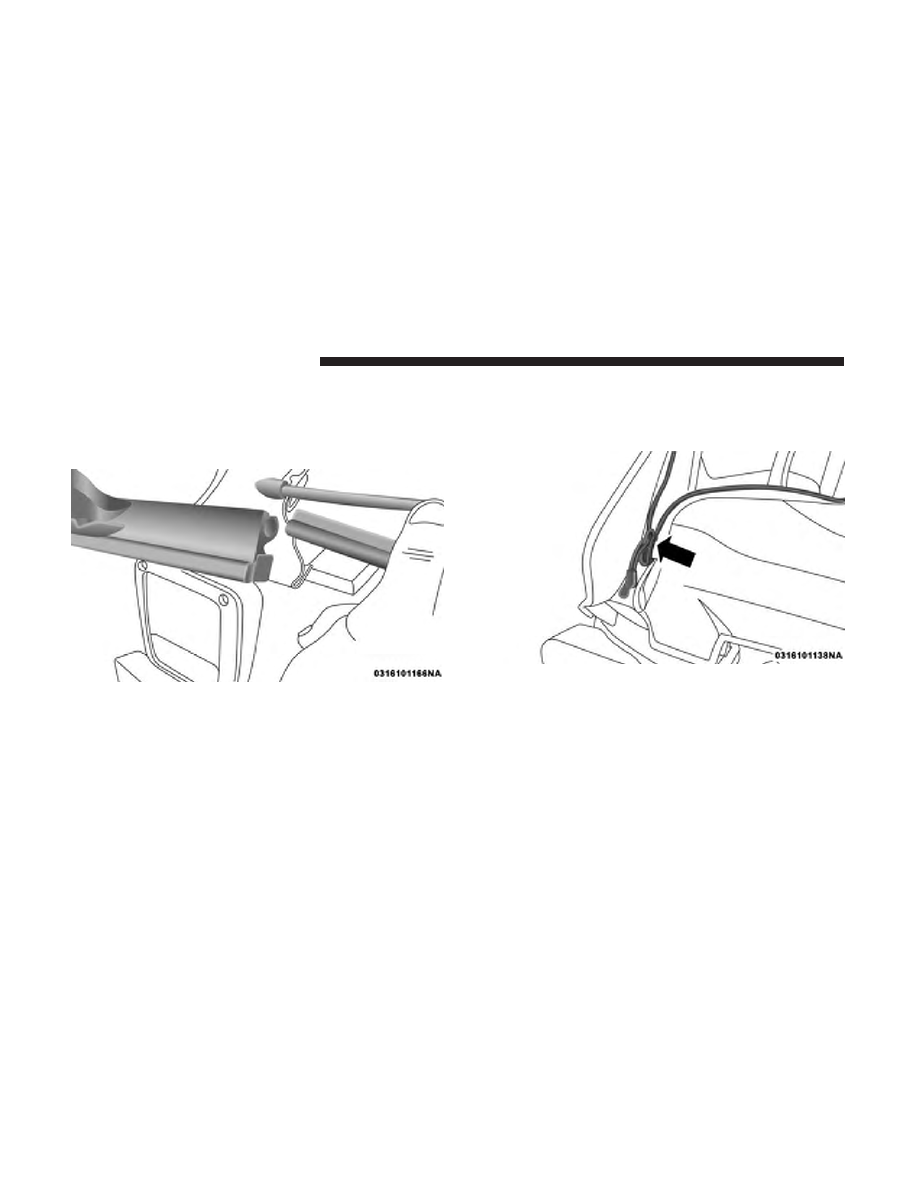

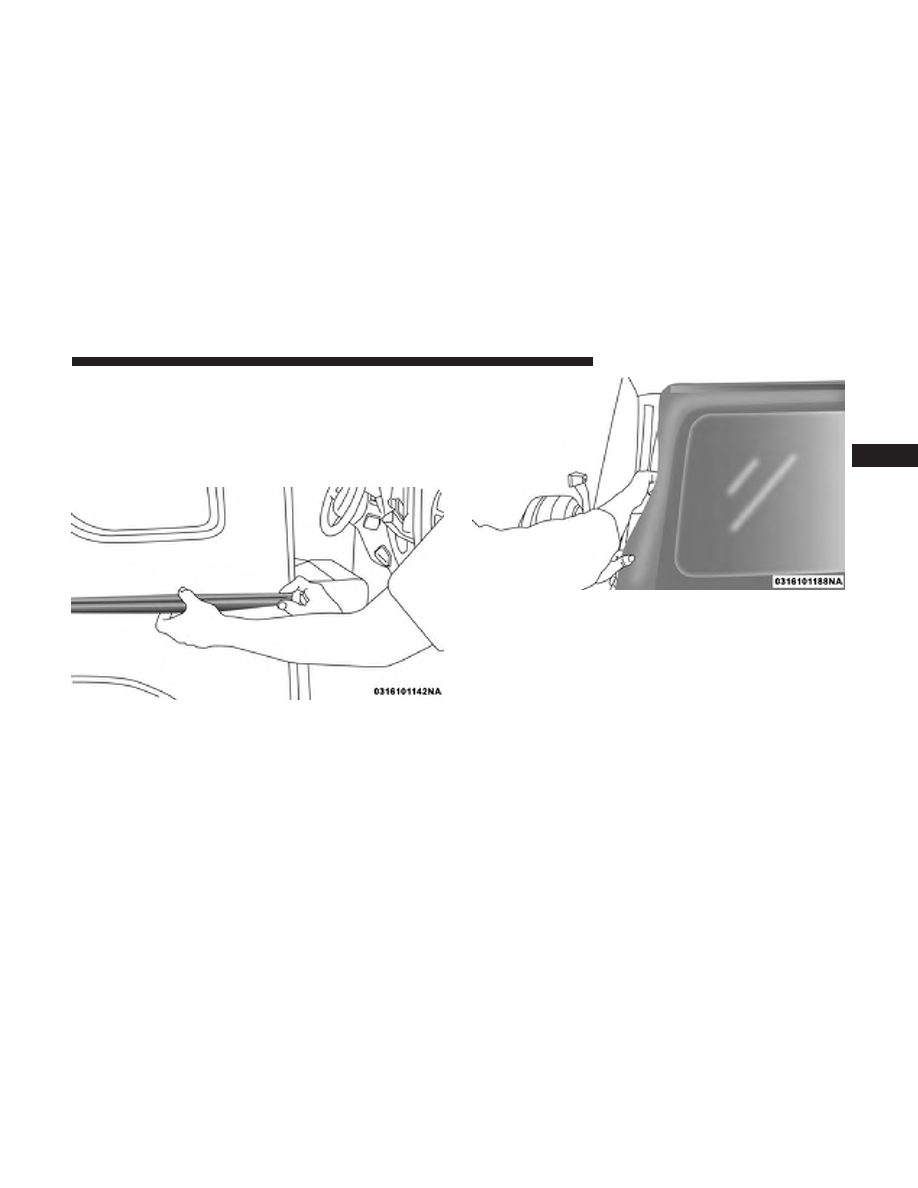

14. Insert the retainer along the bottom edge of the win-

dow into the bottom side channel, beginning at the
front and working to the rear of the vehicle. Finish by
closing the zipper completely and attaching the Velcro
along the top and rear of the window. Repeat this step
for the opposite side.

Step Fourteen

Step Fourteen

3

GETTING TO KNOW YOUR VEHICLE

157

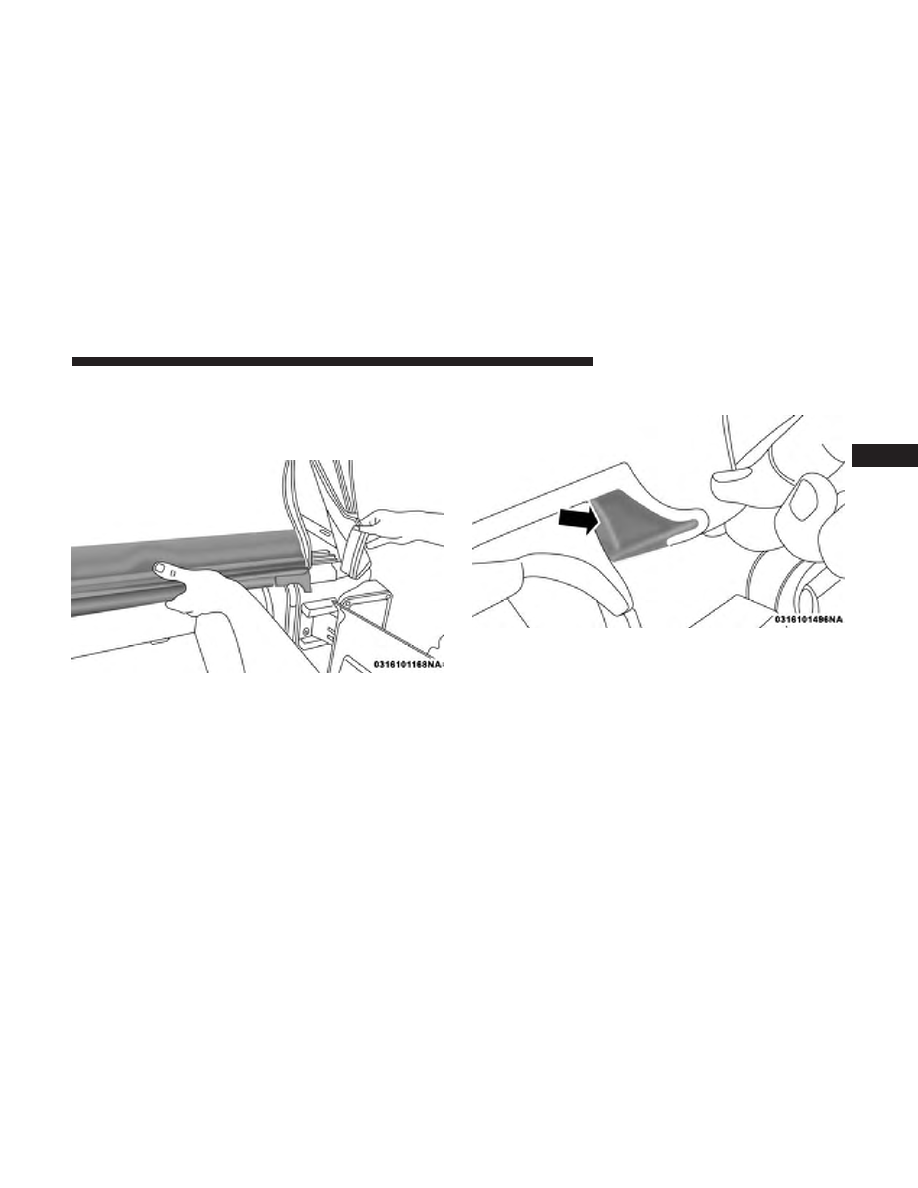

15. Locate the black swing gate bar. Slide the swing gate

bar over the receiver at the bottom inside of the rear
window. The spongy part of the seal should be down
and pointed outward to seal with the swing gate when
closed.

16. Install the rear window by starting both zipper ends at

the lower left corner of the rear window opening.
Ensure that the zippers are properly started and
aligned before zipping to prevent damage.

Step Fifteen

Step Sixteen

158

GETTING TO KNOW YOUR VEHICLE

17. Run the first zipper fully around to the right side of the

window.

18. Grasp the swing gate bar and position it into the swing

gate brackets.

19. Insert the rear window retainer into the swing gate

bracket on both the left and right sides.

Step Eighteen

Step Nineteen

3

GETTING TO KNOW YOUR VEHICLE

159

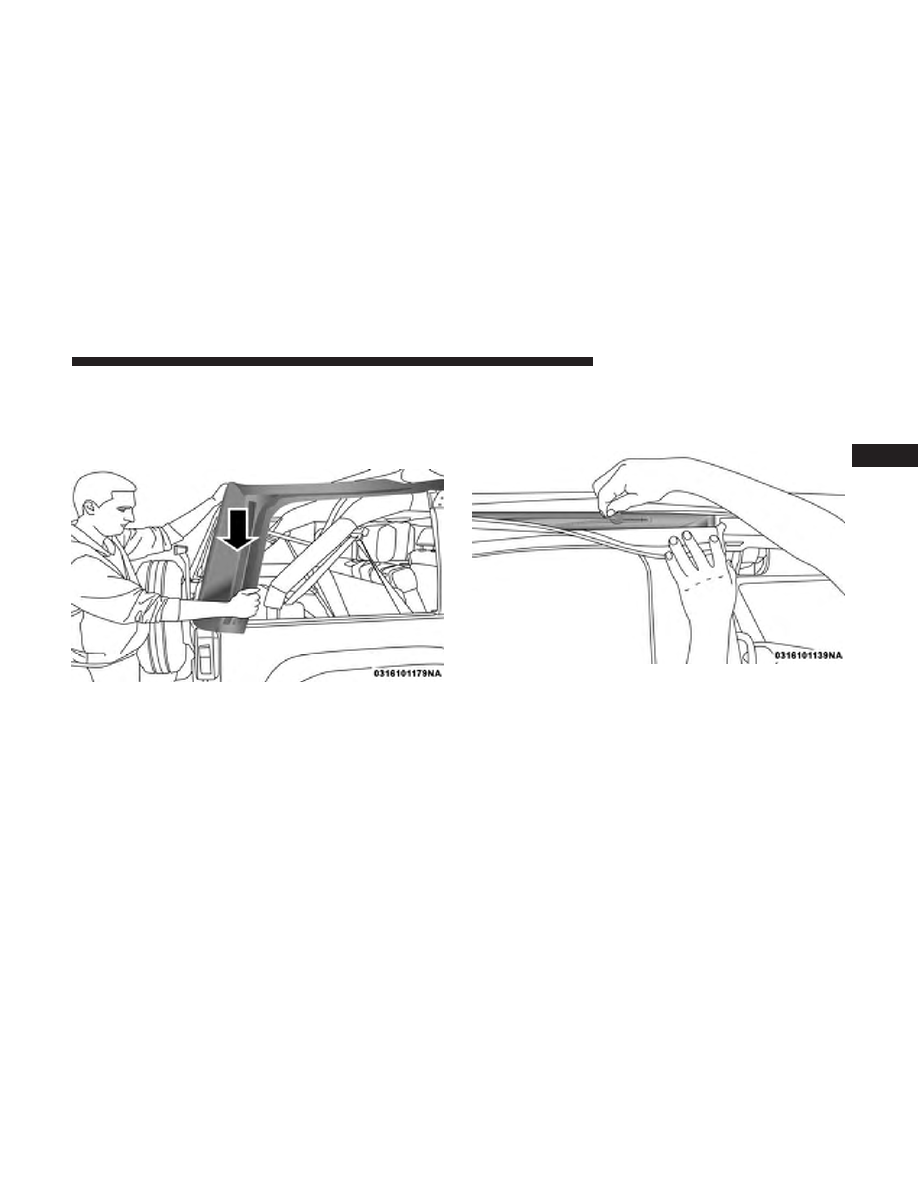

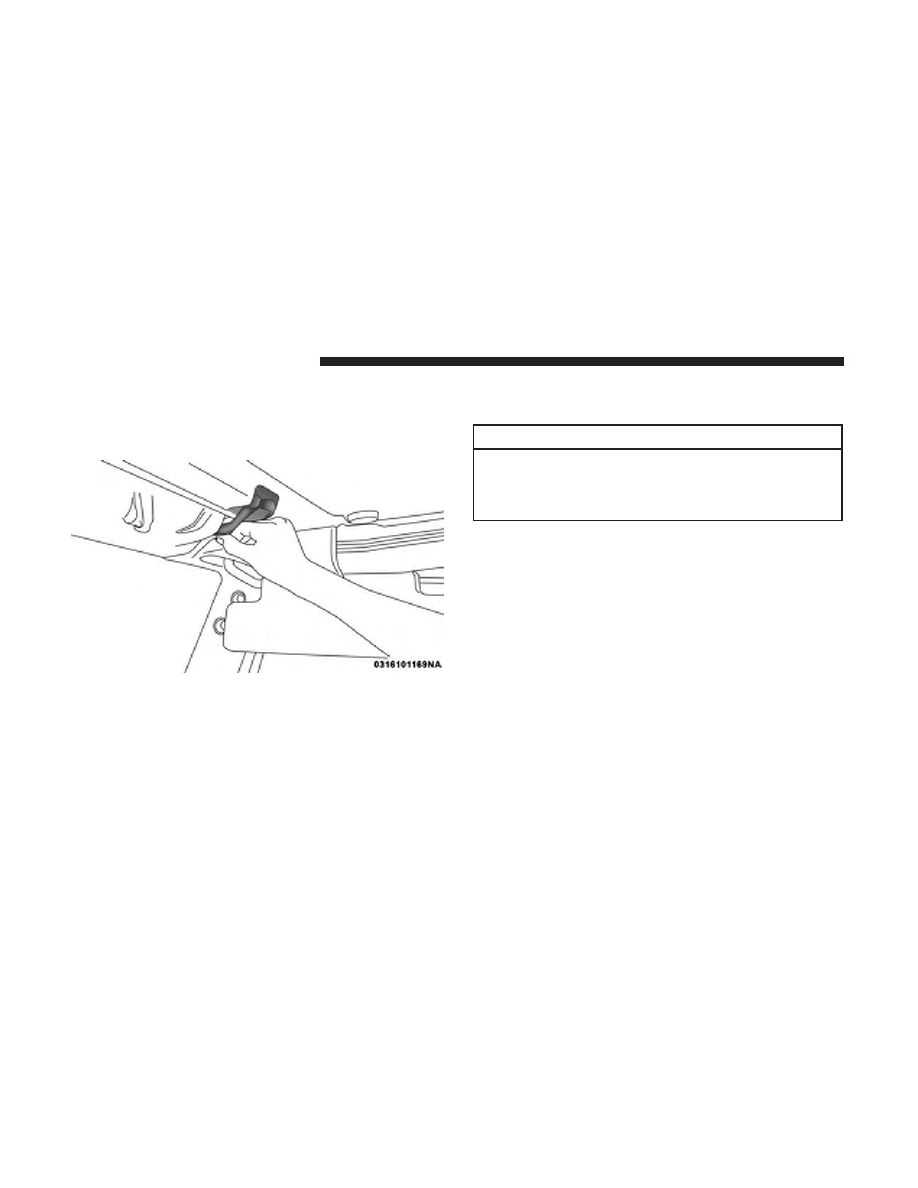

20. Complete the installation of the sail panel by inserting

the rest of the retainer into the body channel.

21. Close the header latches and return the sun visors to

their secured position.

SUNRIDER (FOUR-DOOR MODELS) — IF
EQUIPPED

CAUTION!

Operating the top, opening a door or lowering a
window while the top is wet may allow water to drip
into the vehicle’s interior.

NOTE:

If you are going to be driving faster than 40 mph

(64 km/h) with the Sunrider feature open, it is recom-
mended that you remove the rear window of the vehicle.

Step Twenty-One

160

GETTING TO KNOW YOUR VEHICLE

Opening The Sunrider

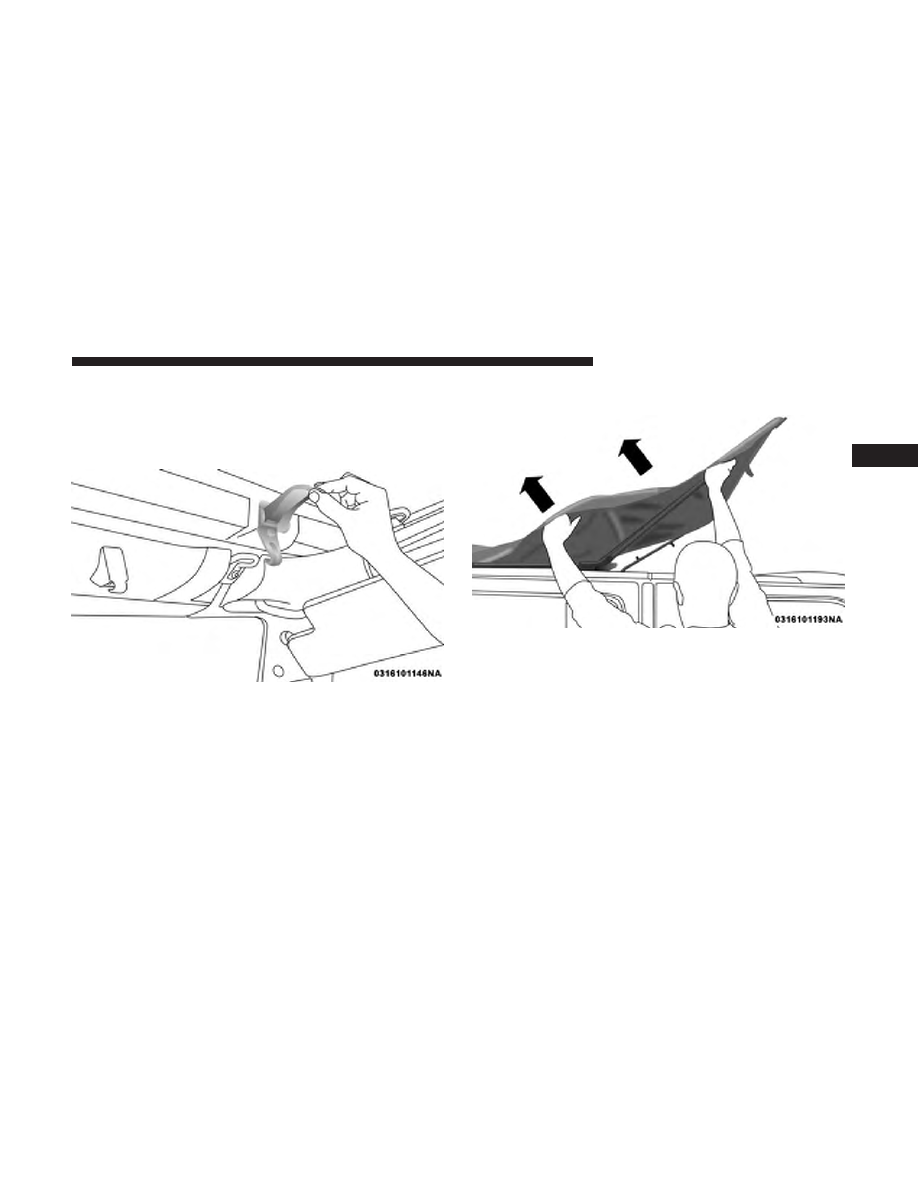

1. Unclip and move the sun visors to the side.

2. Release the header latches from the loops on the wind-

shield frame.

3. Grasp the front side bow behind the header, and lift the

top.

Step Two

Step Three

3

GETTING TO KNOW YOUR VEHICLE

161

4. Fold back the front section of the top and gently rest the

header on top of the rear portion of the deck.

5. Fold the top so that the material forms a

⬙W⬙ as shown.

Enter the vehicle and move the material into two folds.

Step Four

Step Five

162
