Jeep Commander (2010 year). Instruction - part 22

Towing — Quadra-Trac I

姞

(Single-Speed Transfer

Case) Four-Wheel Drive Models

Recreational towing is not allowed.

This model does not

have a NEUTRAL position in the transfer case.

Towing — Quadra–Trac II

姞

/Quadra–Drive

姞

II

Four-Wheel Drive Models

CAUTION!

Front or rear wheel lifts should not be used. Internal
damage to the transmission or transfer case will occur
if a front or rear wheel lift is used when recreational
towing.

NOTE:

The transfer case must be in the NEUTRAL

position, and the transmission must be in the PARK
position for recreational towing.

Shifting Into NEUTRAL
Use the following procedure to prepare your vehicle for
recreational towing.

CAUTION!

It is necessary to follow these steps to be certain that
the transfer case is fully in NEUTRAL before recre-
ational towing to prevent damage to internal parts.

1. Press the brake pedal.

2. Turn the ignition key ON, engine off.

3. Shift the transmission into NEUTRAL.

4. Shift the transfer case into NEUTRAL.

Hold down the NEUTRAL “pin” switch (with a pen, etc.)
for four seconds until the LED lamp by the switch starts
to blink, indicating shift in progress. The lamp will stop
blinking (stay on solid) when the NEUTRAL shift is

5

STARTING AND OPERATING

337

complete. A “4WD SYSTEM IN NEUTRAL” message will
display on the EVIC (Electronic Vehicle Information
Center). Refer to “Electronic Vehicle Information Center
(EVIC)” in Section 4 of this manual.

5. Start the engine.

6. Shift the transmission into DRIVE.

7. Release the brake pedal and ensure that there is no
vehicle movement.

8. Shut the engine off.

9. Shift the transmission into PARK.

10. Place the ignition key in the OFF position, and
remove key.

11. Apply the parking brake.

12. Attach the vehicle to the tow vehicle with tow bar.

13. Release the parking brake.

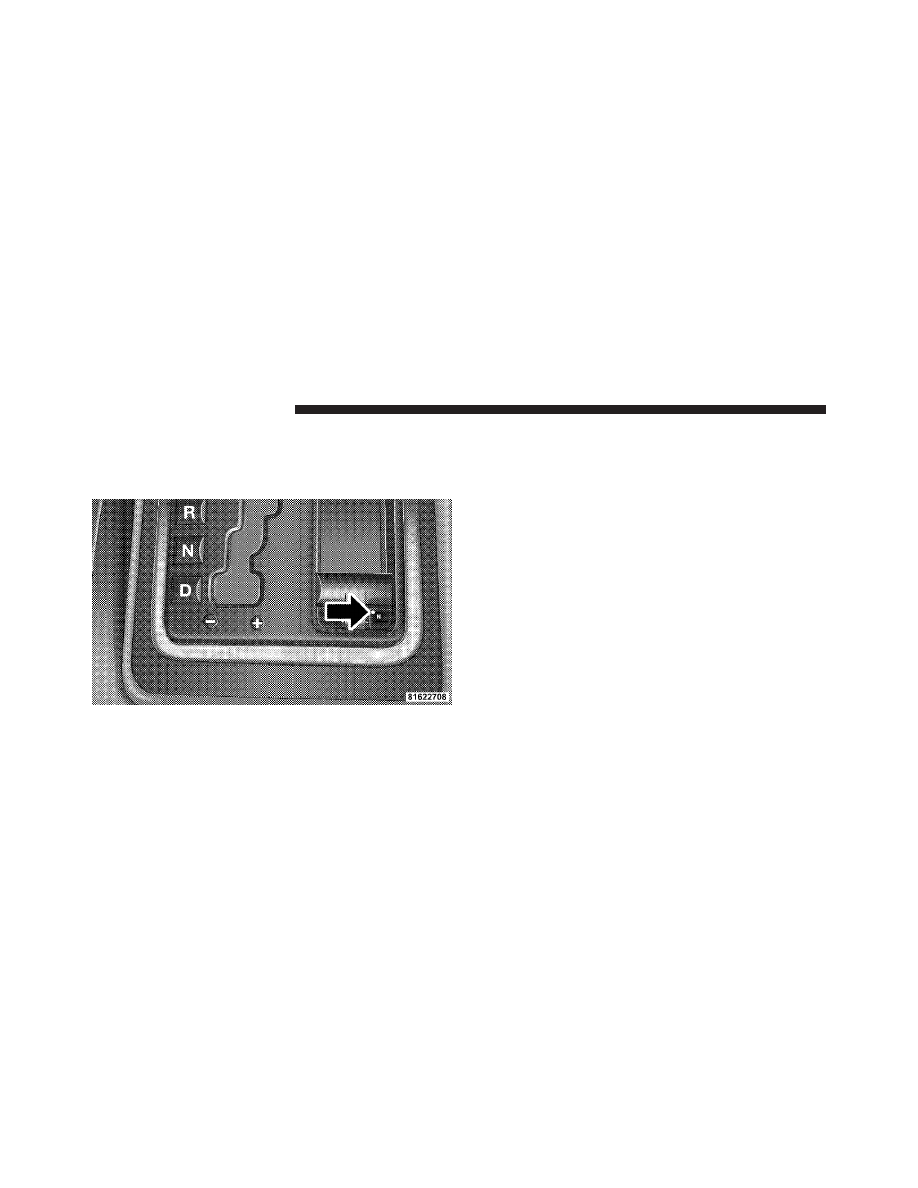

Neutral Switch

338

STARTING AND OPERATING

CAUTION!

Transmission damage may occur if the transmission
is shifted into PARK with the transfer case in NEU-
TRAL and the engine running. With the transfer case
in NEUTRAL ensure that the engine is OFF prior to
shifting the transmission into PARK (refer to steps 7
and 8 above).

Shifting Out Of NEUTRAL
Use the following procedure to prepare your vehicle for
normal usage.

1. Press the brake pedal.

2. Turn the ignition key ON, engine off.

3. Shift the transmission into NEUTRAL.

4. Shift the transfer case out of NEUTRAL.

Hold down the NEUTRAL “pin” switch (with a pen, etc.)
for four seconds until the LED lamp by the switch starts
to blink, indicating shift in progress. The lamp will stop
blinking (go out) when shift is complete. The “4WD
SYSTEM IN NEUTRAL” message will no longer be
displayed on the EVIC (Electronic Vehicle Information
Center). Refer to “Electronic Vehicle Information Center
(EVIC)” in Section 4 of this manual.

5

STARTING AND OPERATING

339

5. Shift the transmission into PARK.
6. Start the engine.
7. Shift the transmission into DRIVE.
NOTE:

When shifting out of transfer case NEUTRAL,

turning the engine OFF may be required to avoid gear
clash.

WARNING!

You or others could be injured if you leave the
vehicle unattended with the transfer case in the
NEUTRAL position without first fully engaging the
parking brake. The transfer case NEUTRAL position
disengages both the front and rear driveshafts from
the powertrain and will allow the vehicle to move
even if the transmission is in PARK. The parking
brake should always be applied when the driver is
not in the vehicle.

CAUTION!

Do not use a bumper-mounted clamp-on tow bar on
your vehicle. The bumper face bar will be damaged.

Neutral Switch

340

STARTING AND OPERATING

WHAT TO DO IN EMERGENCIES

CONTENTS

䡵 Hazard Warning Flashers . . . . . . . . . . . . . . . . 342
䡵 If Your Engine Overheats . . . . . . . . . . . . . . . . 342
䡵 Jacking And Tire Changing . . . . . . . . . . . . . . . 343

▫ Jack Location . . . . . . . . . . . . . . . . . . . . . . . 344
▫ Spare Tire Stowage . . . . . . . . . . . . . . . . . . . 344
▫ Spare Tire Removal . . . . . . . . . . . . . . . . . . . 345
▫ Preparations For Jacking . . . . . . . . . . . . . . . 345

▫ Jacking Instructions . . . . . . . . . . . . . . . . . . . 346

䡵 Jump-Starting . . . . . . . . . . . . . . . . . . . . . . . . 351
䡵 Emergency Tow Hooks — If Equipped . . . . . . 353
䡵 Towing A Disabled Vehicle . . . . . . . . . . . . . . . 354

▫ 2–Wheel Drive Models Only . . . . . . . . . . . . 354
▫ 4–Wheel Drive Models Only . . . . . . . . . . . . 354

6

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the
switch bank just above the climate controls.

Press the switch to turn on the Hazard Warning
flasher. When the switch is activated, all directional
turn signals will flash on and off to warn oncoming

traffic of an emergency. Press the switch a second time to
turn off the Hazard Warning flasher.

This is an emergency warning system and should not be
used when the vehicle is in motion. Use it when your
vehicle is disabled and is creating a safety hazard for
other motorists.

If it is necessary to leave the vehicle to go for service, the
Hazard Warning flasher will continue to operate with the
ignition key removed and the vehicle locked.

NOTE:

With extended use, the Hazard Warning flasher

may run down your battery.

IF YOUR ENGINE OVERHEATS

In any of the following situations, you can reduce the
potential for overheating by taking the appropriate ac-
tion.

• On the highways — Slow down.
• In city traffic — While stopped, put the transmission in

NEUTRAL, but do not increase the engine idle speed.

CAUTION!

Driving with a hot cooling system could damage
your vehicle. If the temperature gauge reads HOT
(H), pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on HOT (H), and you hear continuous
chimes, turn the engine off immediately and call for
service.

342

WHAT TO DO IN EMERGENCIES

NOTE:

There are steps that you can take to slow down

an impending overheat condition:

• If your air conditioner (A/C) is on, turn it off. The A/C

system adds heat to the engine cooling system and
turning the A/C off can help remove this heat.

• You can also turn the Temperature Control to maxi-

mum heat, the Mode Control to floor and the Blower
Control to high. This allows the heater core to act as a
supplement to the radiator and aids in removing heat
from the engine cooling system.

JACKING AND TIRE CHANGING

WARNING!

• Getting under a jacked-up vehicle is dangerous.

The vehicle could slip off the jack and fall on you.
You could be crushed. Never get any part of your
body under a vehicle that is on a jack. If you need
to get under a raised vehicle, take it to a service
center where it can be raised on a lift.

• The jack is a tool for changing tires only. The jack

should not be used to lift the vehicle for service
purposes. The vehicle should be jacked on a firm
level surface only. Avoid ice or slippery areas.

6

WHAT TO DO IN EMERGENCIES

343

Jack Location

The scissor-type jack and tire changing tools are located
in a compartment behind the third row seat. Refer to
“Cargo Area Features” in Section 3 for further informa-
tion.

Spare Tire Stowage

The spare tire is stowed under the rear of the vehicle by
means of a cable winch mechanism. To remove or stow
the spare, use the jack handle to rotate the “spare tire
drive” nut. The nut is located under a plastic cover at the
center-rear of the cargo floor area, just inside the liftgate
opening.

CAUTION!

Do not use power tools to winch the tire up or down.
Impact type tools can damage the winch mechanism.

Jack Storage Location

344

WHAT TO DO IN EMERGENCIES

Spare Tire Removal

Fit the jack handle extension over the drive nut. Use the
lug wrench to rotate the nut counterclockwise until the
spare is on the ground with enough slack in the cable to
allow pulling the tire out from under the vehicle.

CAUTION!

The winch mechanism is designed for use with the
jack extension tube only. Use of an air wrench or
other power tools is not recommended and can dam-
age the winch.

When the spare is clear, tilt the retainer at the end of the
cable and pull it through the center of the wheel.

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice and
slippery areas.

Lowering/Raising Spare Tire

6

WHAT TO DO IN EMERGENCIES

345

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off
the road to avoid being hit when operating the jack
or changing the wheel.

2. Set the parking brake.

3. Place the shift lever into PARK

4. Turn OFF the ignition.

5. Turn on the Hazard Warning flasher.

6. Block both the front and rear of the
wheel diagonally opposite of the jack-
ing position. For example, if changing
the right front tire, block the left rear
wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly, and shift an auto-

matic transmission into PARK; a manual transmis-
sion into REVERSE.

(Continued)

346

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.
• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

• Turn on the Hazard Warning flasher.

1. Remove the spare tire, jack, and tools from storage.

2. Loosen (but do not remove) the wheel lug nuts by
turning them to the left one turn while the wheel is still
on the ground.

3. Assemble the jack and jacking tools as shown. Connect
jack handle driver (1) to two extensions (2), then to the
lug wrench (3).

Jack Warning Label

6

WHAT TO DO IN EMERGENCIES

347

4. Locate the jack as shown. For the front axle, place it
under the front lower control arm. Do not raise the
vehicle until you are sure the jack is fully engaged.

For the rear axle, place it under the axle near the wheel to
be changed. Ensure the jack is closest to the inside of the
wheel when jacking on the rear axle. Do not raise the
vehicle until you are sure the jack is fully engaged.

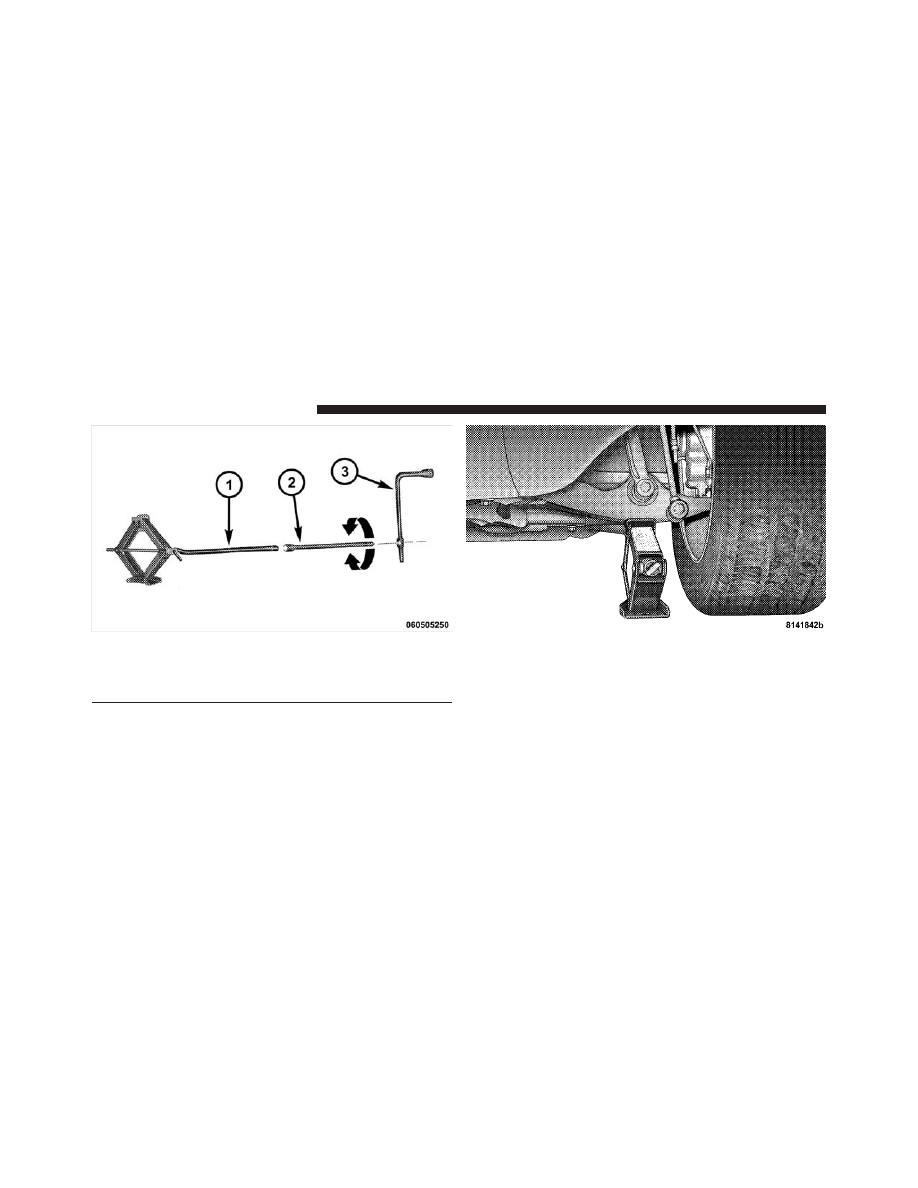

Assembling Jack Tools

1 — Jack Handle Driver
2 — Extension
3 — Wrench

Front Jacking Location

348

WHAT TO DO IN EMERGENCIES

5. Raise the vehicle by turning the jack screw clockwise.
Raise the vehicle only until the tire just clears the surface
and enough clearance is obtained to install the spare tire.
Minimum tire lift provides maximum stability.

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

6. Remove the lug nuts and wheel.

7. Position the spare wheel/tire on the vehicle and install
the lug nuts with the cone-shaped end toward the wheel.
Lightly tighten the nuts. To avoid the risk of forcing the
vehicle off the jack, do not tighten the nuts fully until the
vehicle has been lowered.

8. Lower the vehicle by turning the jack screw counter-
clockwise, and remove the jack and wheel blocks.

Rear Jacking Location

6

WHAT TO DO IN EMERGENCIES

349

9. Finish tightening the lug nuts. Push down on the
wrench while tightening for increased leverage. Alternate
nuts until each nut has been tightened twice. The correct
wheel nut tightness is 95 ft lbs (130 N·m). If in doubt
about the correct tightness, have them checked with a
torque wrench by your authorized dealer or at a service
station.

10. Lower the jack to it’s fully closed position.

WARNING!

A loose tire or jack, thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

11. Secure the tire, jack, and tools in their proper loca-
tions.

NOTE:

Tire should be stowed with the “beauty” side

up. Storing the tire upside down may result in scratching
or damage to the wheel face. Continue winching up the
tire until you hear the winch “ratchet” three times.
Double check to ensure the tire is snug against the
underbody of the vehicle. Damage to the winch cable
may result if the vehicle is driven with the tire loose.

WARNING!

Do not use power tools to winch the tire up or down.
Impact type tools may damage the winch mechanism.

12. Reinstall the rubber plug into the floor of the cargo
area.

350

WHAT TO DO IN EMERGENCIES

JUMP-STARTING

If the vehicle has a discharged battery, booster cables may
be used to obtain a start from a booster battery or the
battery in another vehicle. This type of start can be
dangerous if done improperly, so follow this procedure
carefully.

WARNING!

• Remove any metal jewelry such as watch bands or

bracelets that might make an inadvertent electrical
contact. You could be seriously injured.

• Battery fluid is a corrosive acid solution that can

cause serious burns; do not allow battery fluid to
contact eyes, skin or clothing. Wear safety glasses
and protect your eyes at all times. If acid splashes
in eyes or on skin, flush contaminated area imme-
diately with large quantities of water.

(Continued)

WARNING! (Continued)

• A battery generates hydrogen gas which is flam-

mable and explosive. Keep flame or spark away
from the vent holes. Do not lean over the battery
when attaching clamps or allow the clamps to
touch each other.

• Do not use a booster battery or any other booster

source that has a greater than 12 Volt system, i.e.,
do not use a 24 Volt power source.

1. Remove all metal jewelry such as watch bands or
bracelets, which might make an unintended electrical
contact.

2. Park the booster vehicle within cable reach but with-
out letting the vehicles touch. Set the parking brake on
both vehicles, place the transmission in PARK and turn
the ignition OFF.

6

WHAT TO DO IN EMERGENCIES

351

3. Turn off the heater, radio and all unnecessary electrical
loads.

4. Connect one end of a jumper cable to the positive
terminal of the booster battery. Connect the other end of
the same cable to the positive terminal of the discharged
battery.

WARNING!

• Do not permit vehicles to touch each other as this

could establish a ground connection and personal
injury could result.

• Do not connect the cable to the negative post of the

discharged battery. The resulting electrical spark
could cause the battery to explode and could result
in personal injury.

(Continued)

WARNING! (Continued)

• During cold weather when temperatures are be-

low the freezing point, electrolyte in a discharged
battery may freeze. Do not attempt jump-starting
because the battery could rupture or explode and
cause personal injury. Battery temperature must be
brought above freezing point before attempting a
jump-start.

5. Connect the other cable, first to the negative terminal
of the booster battery and then to the engine of the
vehicle with the discharged battery. Make sure you have
a good contact on the engine.

6. Start the engine in the vehicle that has the booster
battery, let the engine idle a few minutes, then start the
engine in the vehicle with the discharged battery.

7. When removing the jumper cables, reverse the above
sequence exactly. Be careful of the moving belts and fan.

352

WHAT TO DO IN EMERGENCIES
