WARNING!

Driving a vehicle with the red brake light on is
dangerous. Part of the brake system may have failed.
It will take longer to stop the vehicle. You could have
an accident. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System
(ABS), are also equipped with Electronic Brake Force
Distribution (EBD). In the event of an EBD failure, the
Brake Warning Light will turn on along with the ABS
Light. Immediate repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF position to the
ON position. The light should illuminate for approxi-
mately two seconds. The light should then turn off unless
the parking brake is applied or a brake fault is detected.
If the light does not illuminate, have the light inspected
by an authorized dealer.

The light also will turn on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

3. Turn Signal Indicator

The arrow will flash with the exterior turn signal
when the turn signal lever is operated.

If the vehicle electronics sense that the vehicle has
traveled about 1 mile (1.6 km) with the turn signals on, a
chime will sound to alert you to turn the signals off. If
either indicator flashes at a rapid rate, check for a
defective outside light bulb.

4. High Beam Indicator

Indicates that headlights are on high beam.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

161

5. Malfunction Indicator Light (MIL)

The Malfunction Indicator Light (MIL) is part of
an onboard diagnostic system called OBD II that
monitors engine and automatic transmission con-

trol systems. The light will illuminate when the key is in
the ON position before engine start. If the bulb does not
come on when turning the key from OFF to ON, have the
condition checked promptly.

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc., may illuminate the light after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations, the vehicle will drive normally and will
not require towing.

CAUTION!

Prolonged driving with the MIL on could cause
damage to the engine control system. It also could
affect fuel economy and drivability. If the MIL is
flashing, severe catalytic converter damage and
power loss will soon occur. Immediate service is
required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants or wood or cardboard, etc. This could
result in death or serious injury to the driver, occu-
pants or others.

162

UNDERSTANDING YOUR INSTRUMENT PANEL

6. Airbag Warning Light

This light turns on and remains on for six to
eight seconds as a bulb check when the ignition
switch is first turned ON. If the light is not on
during starting, stays on, or turns on while

driving, have the system inspected by an authorized
dealer as soon as possible.

7. Anti-Lock Brake (ABS) Light

This light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition
switch is turned to the ON position and may
stay on for as long as four seconds.

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
Ignition switch is turned to the ON position, have the
light inspected by an authorized dealer.

8. Tachometer
Indicates the engine speed in revolutions per minute
(RPM).

9. Vehicle Security Light

This light will flash rapidly for approximately
15 seconds when the vehicle theft alarm is
arming. The light will flash at a slower speed
continuously after the alarm is set. The security

light will also come on for about three seconds when the
ignition is first turned on.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

163

10. Oil Pressure Warning Light

This light indicates low engine oil pressure. The
light should turn on momentarily when the engine

is started. If the light turns on while driving, stop the
vehicle and shut off the engine as soon as possible. A
chime will sound for four minutes when this light turns
on.

Do not operate the vehicle until the cause is corrected.
This light does not indicate how much oil is in the engine.
The engine oil level must be checked under the hood.

11. Electronic Stability Program (ESP) Indicator
Light/Traction Control System (TCS) Indicator Light

If this indicator light flashes during accelera-
tion, apply as little throttle as possible. While
driving, ease up on the accelerator. Adapt your
speed and driving to the prevailing road con-

ditions, and do not switch off the Electronic Stability
Program (ESP), or Traction Control System (TCS).

12. Tire Pressure Monitoring Telltale Light

Each tire, including the spare (if provided),
should be checked monthly, when cold and
inflated to the inflation pressure recommended
by the vehicle manufacturer on the vehicle

placard or tire inflation pressure label. (If your vehicle
has tires of a different size than the size indicated on the
vehicle placard or tire inflation pressure label, you should
determine the proper tire inflation pressure for those
tires.)

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also

164

UNDERSTANDING YOUR INSTRUMENT PANEL

reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for

approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

165

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can, or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

13. Temperature Gauge
The temperature gauge shows engine coolant tempera-
ture. Any reading within the normal range indicates that
the engine cooling system is operating satisfactorily.

The gauge pointer will likely indicate a higher tempera-
ture when driving in hot weather, up mountain grades,
or when towing a trailer. It should not be allowed to
exceed the upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If temperature gauge reads “H”
pull over and stop the vehicle. Idle the vehicle with
the air conditioner turned off until the pointer drops
back into the normal range. If the pointer remains on
the “H” and you hear continuous chimes, turn the
engine off immediately, and call an authorized deal-
ership for service.

166

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer-
ship for service if your vehicle overheats. If you
decide to look under the hood yourself, see Section 7
of this manual. Follow the warnings under the Cool-
ing System Pressure Cap paragraph.

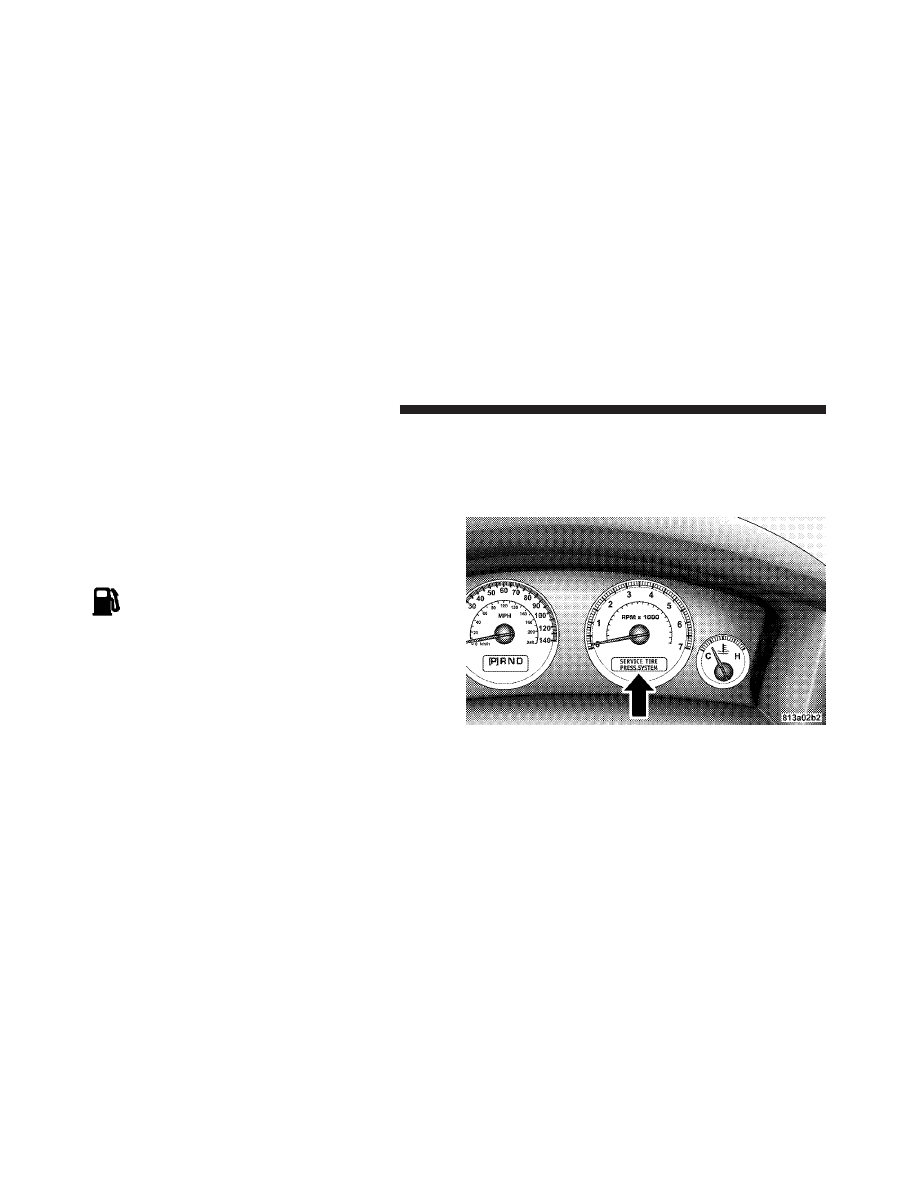

14. Electronic Vehicle Information Center (EVIC)
Display
When the appropriate conditions exist, this display
shows the Electronic Vehicle Information Center (EVIC)
messages. Refer to “Electronic Vehicle Information Cen-
ter” later in this section.

15. TOW/HAUL Indicator Light — If Equipped

This light will illuminate when the TOW/
HAUL button has been selected. The TOW/
HAUL button is located in the center of the
instrument panel (below the climate controls).

16. Electronic Stability Program (ESP) Indicator Light
/ Brake Assist System (BAS) Warning Light

The malfunction light for the Electronic Stabil-
ity Program (ESP) is combined with Brake
Assist System (BAS). The yellow “ESP/BAS
Warning Light” comes on when the ignition

switch is turned to the “ON” position. They should go
out with the engine running. If the “ESP/BAS Warning
Light” comes on continuously with the engine running, a
malfunction has been detected in either the ESP or the
BAS system. If this light remains on after several ignition
cycles, and the vehicle has been driven several miles
(kilometers) at speeds greater than 30 mph (48 km/h), see
an authorized dealer as soon as possible.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

167

17. 4WD LOW Mode Indicator — If Equipped

This light alerts the driver that the vehicle is in the
4WD LOW mode. The front and rear driveshafts
are mechanically locked together forcing the front
and rear wheels to rotate at the same speed.

18. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will turn on for five to eight seconds as a bulb
check. During the bulb check, if the driver’s seat

belt is unbuckled, a chime will sound. After the bulb
check or when driving, if the driver or front passenger
seat belt remains unbuckled, the Seat Belt Reminder
Light will flash or remain on continuously. Refer to

⬙Occupant Restraints/Enhanced Seat Belt Use Reminder
System (BeltAlert

威)⬙ in Section 2 for more information.

19. Cruise Indicator

This indicator illuminates when the speed con-
trol system is turned ON.

20. Odometer
The odometer shows the total distance the vehicle has
been driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. If your
odometer needs to be repaired or serviced, the repair
technician should leave the odometer reading the same
as it was before the repair or service. If s/he cannot do so,
then the odometer must be set at zero, and a sticker must
be placed in the door jamb stating what the mileage was
before the repair or service. It is a good idea for you to
make a record of the odometer reading before the repair/
service, so that you can be sure that it is properly reset, or
that the door jamb sticker is accurate if the odometer
must be reset at zero.

168

UNDERSTANDING YOUR INSTRUMENT PANEL

21. Shift Lever Indicator
The Shift Lever Indicator is self-contained within the
instrument cluster. It displays the gear position of the
automatic transmission.

NOTE:

You must apply the brakes before shifting from

PARK.

22. Fuel Gauge
The pointer shows the level of fuel in the fuel tank when
the ignition switch is in the ON position.

23. Electronic Throttle Control (ETC) Warning Light

This light informs you of a problem with the
Electronic Throttle Control (ETC) system. If a
problem is detected, the light will come on
while the engine is running. Cycle the ignition

key when the vehicle has completely stopped, and the
shift lever is placed into the PARK position. The light
should turn off. If the light remains lit with the engine
running, your vehicle will usually be drivable; however,

see your authorized dealer for service as soon as possible.
If the light is flashing when the engine is running,
immediate service is required and you may experience
reduced performance, an elevated/rough idle or engine
stall and your vehicle may require towing. The light will
come on when the ignition is first turned on and remain
on briefly as a bulb check. If the light does not come on
during starting, have the system checked by an autho-
rized dealer.

24. Front Fog Light Indicator — If Equipped

This indicator will illuminate when the front fog
lights are on.

25. Charging System Light

This light shows the status of the electrical charg-
ing system. The light should come on when the

ignition switch is first turned ON and remain on briefly
as a bulb check. If the light stays on or comes on while
driving, turn off some of the vehicle’s non-essential

4

UNDERSTANDING YOUR INSTRUMENT PANEL

169

electrical devices or increase engine speed (if at idle). If
the charging system light remains on, it means that the
vehicle is experiencing a problem with the charging
system. Obtain SERVICE IMMEDIATELY. See an autho-
rized dealer.

If jump starting is required, refer to “Jump Starting
Procedures” in section 6 of this manual.

26. Low Fuel Light

When the fuel level reaches approximately 2.3 U.S.
Gallons (8.7 Liters) this light will come on and
remain on until fuel is added. The Low Fuel

Warning Light may turn on and off again, especially
during and after hard braking, accelerations, or turns.
This occurs due to the shifting of the fuel in the tank.
Also, a single chime will sound.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

The EVIC consists of the following:

• System Status

170

UNDERSTANDING YOUR INSTRUMENT PANEL

• Vehicle Information Warning Message Displays
• Personal Settings (Customer-Programmable Features)
• Compass Display
• Outside Temperature Display
• Trip Computer Functions

The system allows the driver to select information by
pressing the following buttons mounted on the steering
wheel:

MENU Button

Press and release the MENU button and the
mode displayed will change between Trip
Functions, Personal Settings, and System Sta-
tus.

FUNCTION SELECT Button

Press the FUNCTION SELECT button to select
the displayed function YES (Y) or NO (N).

SCROLL Button

Press the SCROLL button to scroll through Trip
Functions,

Personal

Settings

(Customer-

Programmable Features), and System Status
Messages.

COMPASS/TEMPERATURE Button

Press

and

release

the

COMPASS/

TEMPERATURE button to display one of eight
compass readings and the outside temperature.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

171

Electronic Vehicle Information Center (EVIC)
Displays

When the appropriate conditions exist, the EVIC displays
the following messages:

• TURN SIGNAL ON
• PERFORM SERVICE
• DAMAGED KEY — KEY DOES NOT COMMUNI-

CATE

• KEY NOT PROGRAMMED — KEY NOT PRO-

GRAMMED

• WRONG KEY — KEY DOES NOT BELONG TO

VEHICLE

• KEY NOT PROGRAMMED — EXCEEDED KEY PRO-

GRAM LIMIT

• PROGRAMMING ACTIVE — NEW KEY PRO-

GRAMMED

• SERVICE SECURITY KEY
• DRIVER/PASSENGER DOOR OPEN (with graphic)
• LEFT/RIGHT REAR DOOR OPEN (with graphic)
• X DOORS OPEN (with graphic)
• LIFTGATE OPEN (with graphic)
• LIFTGATE/DOOR OPEN (with graphic)
• LIFTGATE/DOORS OPEN (with graphic)
• LIFTGLASS OPEN (with graphic)
• HOOD OPEN (with graphic)
• HOOD/DOOR OPEN (with graphic)
• HOOD/DOORS OPEN (with graphic)
• LIFTGATE/HOOD OPEN (with graphic)
• HOOD/GLASS/DOOR OPEN (with graphic)

172

UNDERSTANDING YOUR INSTRUMENT PANEL

• HOOD/GLASS/DOORS OPEN (with graphic)
• HOOD/GATE/DOOR OPEN (with graphic)
• HOOD/GATE/DOORS OPEN (with graphic)
• LIFTGLASS/DOOR OPEN (with graphic)
• LIFTGLASS/DOORS OPEN (with graphic)
• LIFTGLASS/HOOD OPEN (with graphic)
• WASHER FLUID LOW (with graphic)
• COOLANT LOW (with graphic)
• OIL CHANGE REQUIRED
• OIL CHANGE RESET
• CHECK GAUGES
• AUTO HIGH BEAMS ON
• AUTO HIGH BEAMS OFF

• PARK ASSIST DISABLED
• SERVICE SUSPENSION
• SERVICE PARK ASSIST SYSTEM
• TRANSMISSION OVER TEMP
• CHECK SHIFT PROCEDURE
• SERVICE 4WD SYSTEM
• 4WD SYSTEM IN NEUTRAL
• LOW BRAKE FLUID LEVEL
• WARNING! LIMIT SPEED
• CHECK GASCAP
• ESP OFF
• IOD FUSE OUT
• HILL DESCENT CONTROL

4

UNDERSTANDING YOUR INSTRUMENT PANEL

173

• MEMORY #1 POSITIONS SET
• MEMORY #2 POSITIONS SET
• MEMORY SYSTEM DISABLED — SEATBELT BUCK-

LED (with graphic)

• MEMORY SYSTEM DISABLED — VEHICLE NOT IN

PARK

• DRIVER 1 MEMORY
• DRIVER 2 MEMORY
• ADJ. PEDALS DISABLED — CRUISE CONTROL SET
• ADJ. PEDALS DISABLED — SHIFTER IN REVERSE
• LOW TIRE PRESSURE
• CHECK TPM SYSTEM
• LEFT FRONT LOW PRESSURE (Premium TPM Sys-

tem Only)

• RIGHT FRONT LOW PRESSURE (Premium TPM Sys-

tem Only)

• LEFT REAR LOW PRESSURE (Premium TPM System

Only)

• RIGHT REAR LOW PRESSURE (Premium TPM Sys-

tem Only)

• SPARE LOW PRESSURE (Premium TPM System

Only)

• UNLOCK TO OPERATE (Power Liftgate Models

Only)

• PUT IN PARK TO OPERATE (Power Liftgate Models

Only)

• FUNCTION DISABLED (Power Liftgate Models Only)
• CLOSE LIFTGLASS (Power Liftgate Models Only)
• OBSTACLE DETECTED (Power Liftgate Models Only)

174

UNDERSTANDING YOUR INSTRUMENT PANEL

• MANUAL CLOSE TO OPERATE (Power Liftgate

Models Only)

• VEHICLE NOT IN PARK
• IGNITION POSITION
• PRESS BRAKE TO START
• INSERT KEY
• TURN TO ON
• ECO – Fuel Saver Indicator

Engine Oil Change Indicator System

Oil Change Required
Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 10 sec-
onds after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change

indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the MENU button. To reset the oil change indica-
tor system (after performing the scheduled maintenance)
refer to the following procedure.

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary repeat this procedure.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

175

Trip Functions

Press and release the MENU button until one of the
following Trip Functions displays in the EVIC:

• Average Fuel Economy/Fuel Saver Mode (5.7L Engine

Only)

• Distance To Empty
• Trip A
• Trip B
• Elapsed Time
• Service Distance
• Display Units of Measure In

Press the SCROLL button to cycle through all the Trip
Computer functions.

The Trip Functions mode displays the following informa-
tion:

Average Fuel Economy / Fuel Saver Mode
Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging will
continue from the last fuel average reading before the
reset.

The FUEL SAVER MODE message will display above the
average fuel economy in the EVIC display. This message
will appear whenever MDS (if equipped) allows the
engine to operate on four cylinders, or if you are driving
in a fuel efficient manner.

176

UNDERSTANDING YOUR INSTRUMENT PANEL
