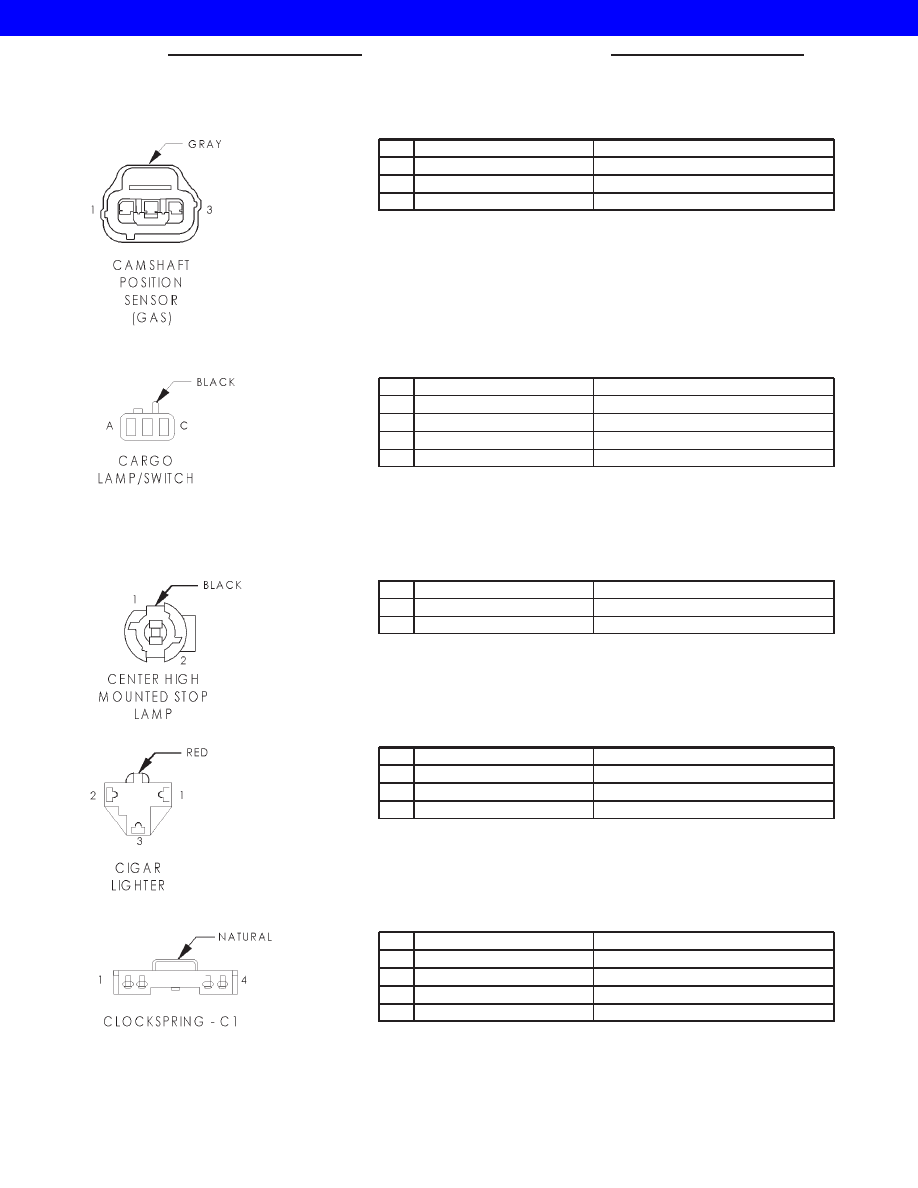

CAMSHAFT POSITION SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

3

K7 18OR

5V SUPPLY

CARGO LAMP/SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

M1 18PK (RHD)

FUSED B(+)

A

M1 20PK (LHD)

FUSED B(+)

C

M2 20YL

COURTESY LAMPS DRIVER

D

M4 20GY/BK

LIFTGATE COURTESY LAMP DRIVER

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L50 18DG/WT

PRIMARY BRAKE LAMP SWITCH SIGNAL

CIGAR LIGHTER - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 16RD

CIGAR LIGHTER RELAY OUTPUT

2

-

-

3

Z1 16BK

GROUND

CLOCKSPRING C1 - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20BK/RD

HORN RELAY CONTROL

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

3

K4 20BK/RD

SENSOR GROUND

4

-

-

8Wa - 80 - 54

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

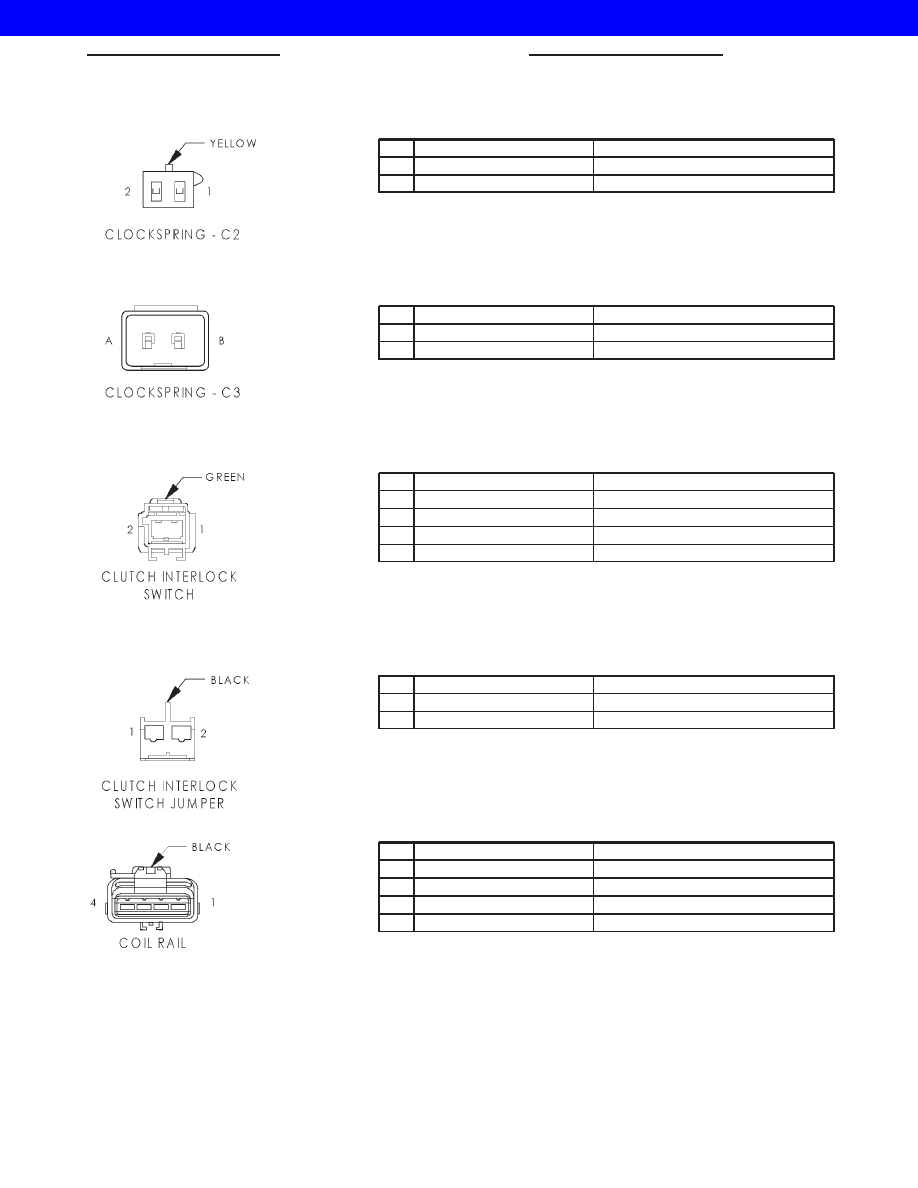

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

A

R45 18DG/LB

DRIVER AIRBAG LINE 2

B

R43 18BK/LB

DRIVER AIRBAG LINE 1

CLOCKSPRING C3 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

CLUTCH INTERLOCK SWITCH - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL (EXCEPT LHD DIESEL)

IGNITION SWITCH OUTPUT (START)

2

F45 20YL/RD (EXCEPT LHD DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

1

F45 20YL/RD (LHD DISEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

T141 20YL (LHD DIESEL)

IGNITION SWITCH OUTPUT (START)

CLUTCH INTERLOCK SWITCH JUMPER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F45 18YL

FUSED IGNITION SWITCH OUTPUT (START)

2

F45 18YL

FUSED IGNITION SWITCH OUTPUT (START)

COIL RAIL - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18GY

IGNITION COIL NO. 1 DRIVER

2

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

4

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 55

2001 JEEP CHEROKEE

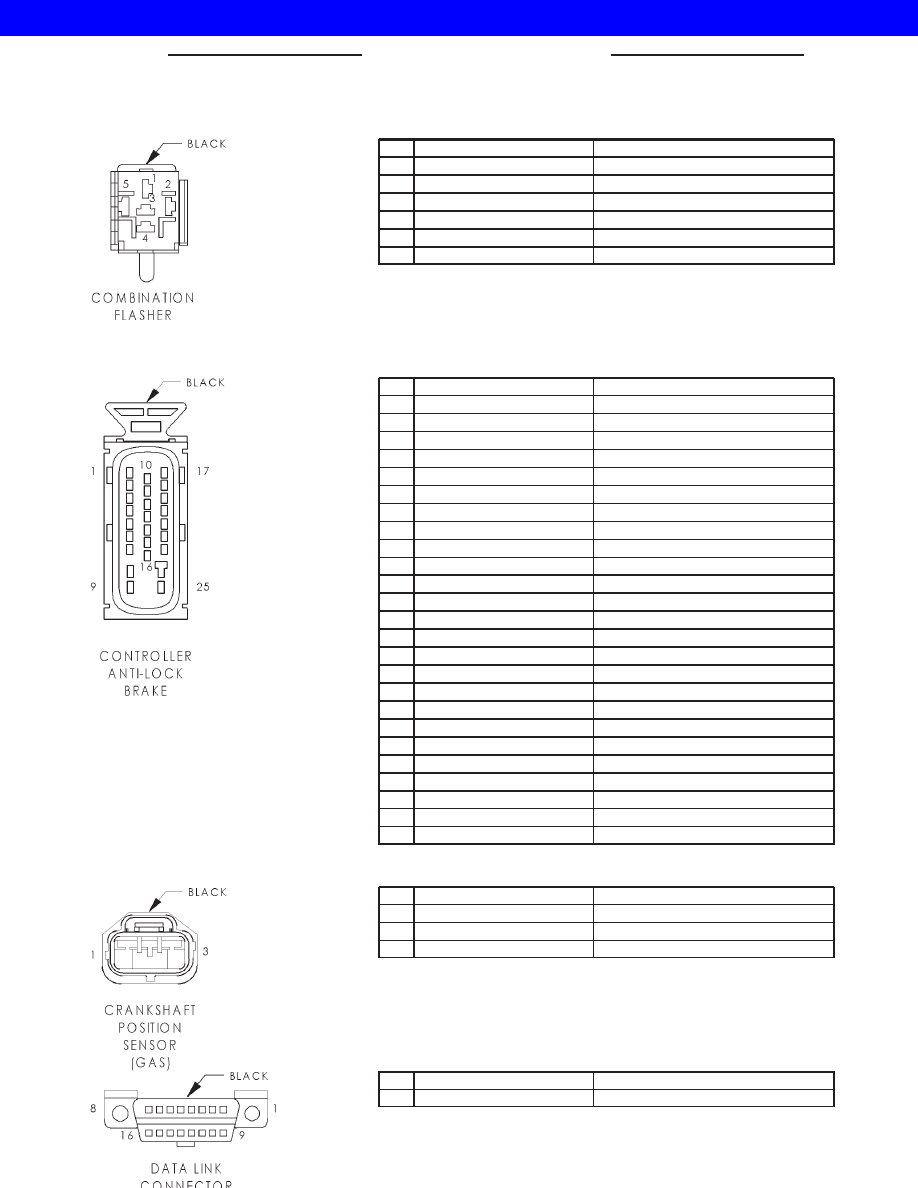

COMBINATION FLASHER - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L9 20BK/PK

FUSED B(+)

3

L12 20VT/TN

HAZARD FLASHER SELECT SIGNAL

4

L6 20RD/WT

FLASHER OUTPUT

5

Z1 20BK

GROUND

5

Z1 18BK (RHD)

GROUND

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR (-)

2

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

3

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR (+)

4

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR (+)

5

-

-

6

B41 18YL/VT

G SWITCH NO. 1 SENSE

7

B42 18TN/WT

G SWITCH NO. 2 SENSE

8

Z1 12BK

GROUND

9

A20 12RD/DB

FUSED B(+)

10

B4 18LG

LEFT REAR WHEEL SPEED SENSOR (+)

11

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

12

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

-

-

15

-

-

16

G83 18GY/BK

ABS RELAY CONTROL

17

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR (+)

18

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR (+)

19

-

-

20

D21 18PK

SCI TRANSMIT

21

-

-

22

-

-

23

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

24

Z1 12BK

GROUND

25

A10 12RD/DG

FUSED B(+)

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

3

K7 20OR

5V SUPPLY

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

8Wa - 80 - 56

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

2

-

-

3

D1 18VT/BR

CCD BUS (+)

4

Z1 18BK

GROUND

5

Z12 18BK/TN

GROUND

6

D20 20LG/BK

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

D2 18WT/BK

CCD BUS (-)

12

-

-

13

-

-

14

-

-

15

-

-

16

F34 18TN/BK

FUSED B(+)

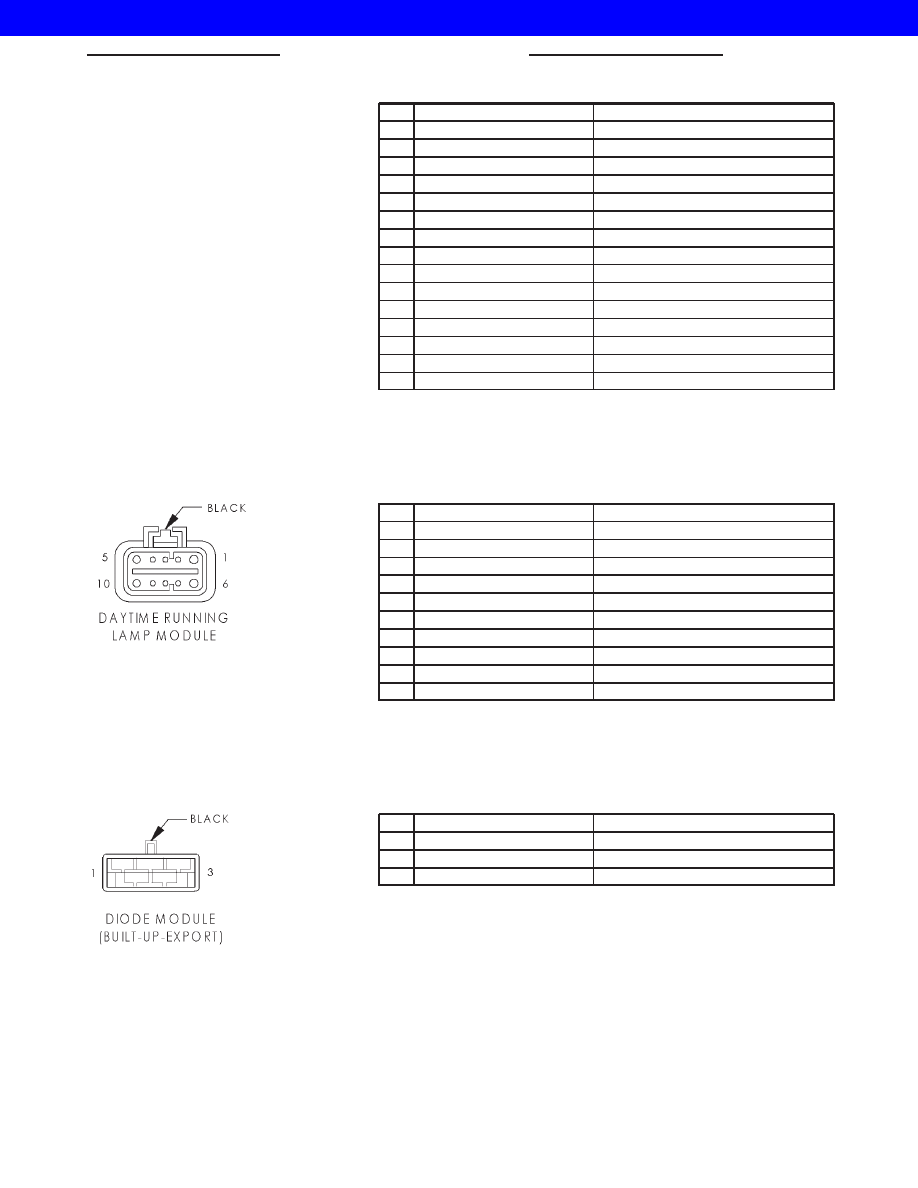

DAYTIME RUNNING LAMP MODULE - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L3 16RD

DIMMER SWITCH HIGH BEAM OUTPUT

2

-

-

3

-

-

4

G34 16RD/GY

HIGH BEAM INDICATOR DRIVER

5

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

A3 14RD/WT

FUSED B(+)

7

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

8

Z12 16BK/TN

GROUND

9

-

-

10

L44 18VT/RD

FUSED RIGHT LOW BEAM OUTPUT

DIODE MODULE (BUILT-UP-EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L2 16LG

HEADLAMP RELAY OUTPUT

2

L25 18BR

REAR FOG LAMP FEED

3

L92 18LB

FOG LAMP SWITCH OUTPUT
