2001 JEEP CHEROKEE

2001 JEEP CHEROKEE

2001 JEEP CHEROKEE

8Wa-15 GROUND DISTRIBUTION

Component

Page

A/C Compressor Clutch . . . . . . . . . . . . . . . . . . . 8Wa-15-9
A/C High Pressure Switch . . . . . . . . . . . . . . . . . 8Wa-15-9
A/C Low Pressure Switch . . . . . . . . . . . . . . . . . 8Wa-15-9
A/C- Heater Control . . . . . . . . . . . . . . . 8Wa-15-12, 13, 14
Airbag Control Module . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2, 3
Blend Door Actuator . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
Blower Motor Relay . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Center High Mounted Stop Lamp . . . . . . . . . . . 8Wa-15-19
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
Cigar Lighter Relay . . . . . . . . . . . . . . . . . . . . 8Wa-15-11
Combination Flasher . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
Controller Antilock Brake . . . . . . . . . . . . . . . 8Wa-15-2, 3
Controller Antilock Brake Relay . . . . . . . . . . 8Wa-15-4, 6, 9
Data Link Connector . . . . . . . . . . . . . . . . . . . 8Wa-15-2, 3
Daytime Running Lamp Module . . . . . . . . . . . . . 8Wa-15-5
Dome Lamps Switch . . . . . . . . . . . . . . . . . . . . 8Wa-15-11
Driver Door Ajar Switch . . . . . . . . . . . . . . . 8Wa-15-15, 18

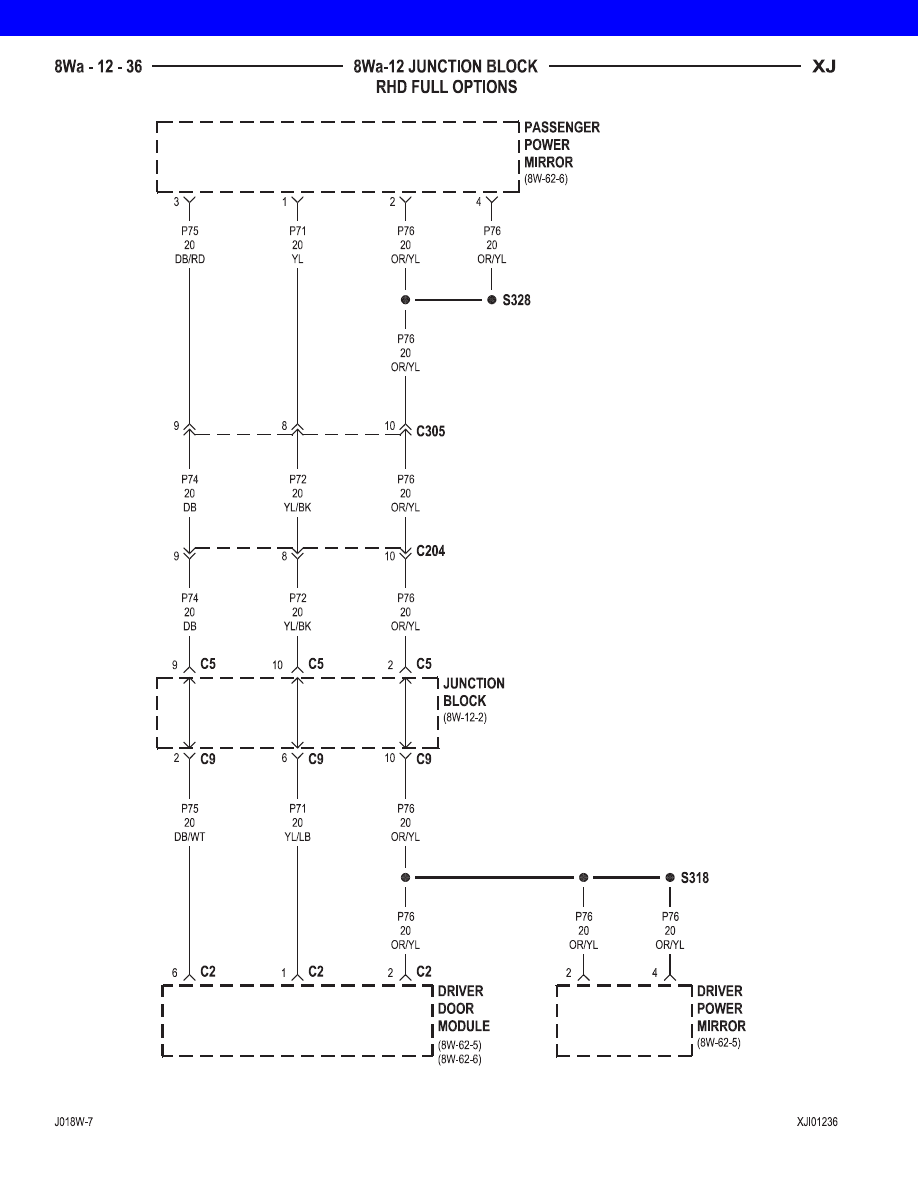

Driver Door Module . . . . . . . . . . . . . . . . . . 8Wa-15-15, 18
Driver Power Mirror . . . . . . . . . . . . . . . 8Wa-15-11, 15, 18
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-9
Engine Control Module . . . . . . . . . . . . . . . . . . . 8Wa-15-3
Engine Starter Motor Relay . . . . . . . . . . . . 8Wa-15-4, 7, 9
Extended Idle Switch . . . . . . . . . . . . . . . . . . . 8Wa-15-12
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-9
Fog Lamp Relay No. 1 . . . . . . . . . . . . . . 8Wa-15-4, 6, 7, 8
Fog Lamp Relay No. 2 . . . . . . . . . . . . . . . . 8Wa-15-4, 6, 7
Front Fog Lamp Switch . . . . . . . . . . . . . . . 8Wa-15-12, 13
Front Washer Pump . . . . . . . . . . . . . . . . 8Wa-15-4, 6, 7, 9
Front Wiper Motor . . . . . . . . . . . . . . . . . . 8Wa-15-4, 6, 9
Front Wiper/Washer Switch . . . . . . . . . . . . . . . 8Wa-15-14
Fuel Heater . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-10
Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-9
Fuel Pump Module . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2, 3
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2, 3
G104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-3
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-3
G106 . . . . . . . . . . . . . . . . . . . . 8Wa-15-4, 5, 6, 7, 8, 9, 10
G107 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
G108 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-16
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-17, 18
G304 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
G306 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-20
Headlamp Delay Module . . . . . . . . . . . . . . . . . 8Wa-15-14
Headlamp Leveling Switch . . . . . . . . . . . . . . . . 8Wa-15-13
Headlamp Switch . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Heated Seat Relay . . . . . . . . . . . . . . . . . . . . . 8Wa-15-20
Heater Control . . . . . . . . . . . . . . . . . . . 8Wa-15-12, 13, 14
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Instrument Cluster . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14

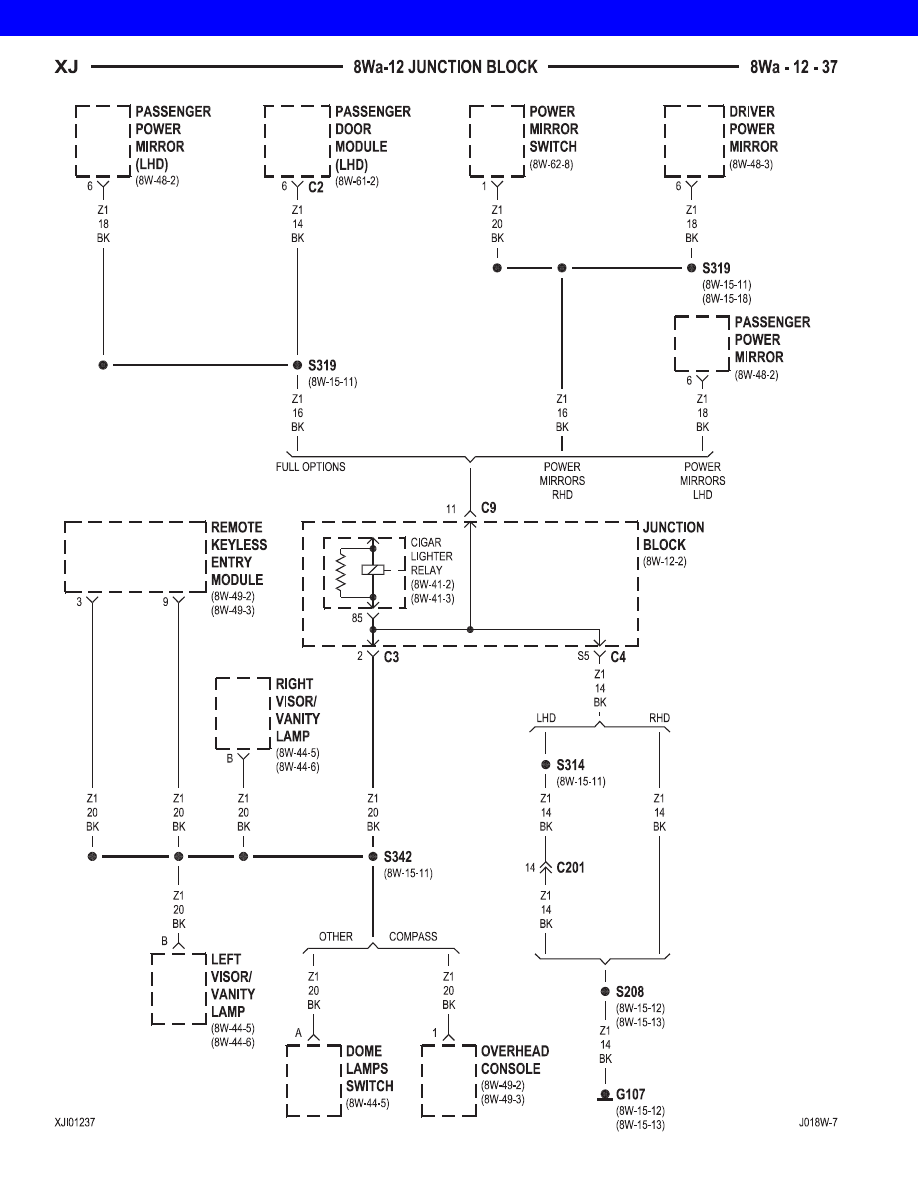

Junction Block . . . . . . . . . . . . . . . . . . . . . 8Wa-15-11, 13
Left Back-Up Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 8, 10
Left Front Park/Turn Signal Lamp No. 1 . . . . . . . 8Wa-15-5
Left Front Park/Turn Signal Lamp No. 2 . . . . . . . 8Wa-15-5
Left Front Position Lamp . . . . . . . . . . . . . . . 8Wa-15-8, 10
Left Front Turn Signal Lamp No. 1 . . . . . . . . 8Wa-15-8, 10
Left Front Turn Signal Lamp No. 2 . . . . . . . . 8Wa-15-8, 10
Left Headlamp . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 8, 10
Left Headlamp Leveling Motor . . . . . . . . . . . 8Wa-15-8, 10

Component

Page

Left Heated Seat Back . . . . . . . . . . . . . . . . . . 8Wa-15-20
Left Heated Seat Switch . . . . . . . . . . . . . . . . . 8Wa-15-20
Left License Lamp . . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Left Power Seat Switch . . . . . . . . . . . . . . . . . . 8Wa-15-20
Left Rear Door Ajar Switch . . . . . . . . . . . . . 8Wa-15-15, 16
Left Rear Fog Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Left Side Repeater Lamp . . . . . . . . . . . . . . . 8Wa-15-8, 10
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Left Turn Signal Lamp . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Left Visor/Vanity Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-11
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Overhead Console . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-11
Overhead Console . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Oxygen Sensor 1/1 Upstream . . . . . . . . . . . . . . . 8Wa-15-2
Oxygen Sensor 1/2 Downstream . . . . . . . . . . . . . 8Wa-15-2
Oxygen Sensor 2/1 Upstream . . . . . . . . . . . . . . . 8Wa-15-2
Oxygen Sensor 2/2 Downstream . . . . . . . . . . . . . 8Wa-15-2
Passenger Door Ajar Switch . . . . . . . . . . . . 8Wa-15-16, 17
Passenger Door Module . . . . . . . . . . . . . . . 8Wa-15-11, 16
Passenger Power Mirror . . . . . . . . . . . . . . . 8Wa-15-11, 16
Power Amplifier . . . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Power Antenna Relay . . . . . . . . . . . . . . . . . . . 8Wa-15-13
Power Mirror Switch . . . . . . . . . . . . . . . . . 8Wa-15-11, 15
Power Outlet . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
Powertrain Control Module . . . . . . . . . . . 8Wa-15-2, 3, 4, 7
Radiator Fan Motor . . . . . . . . . . . . . . . . . 8Wa-15-5, 8, 10
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Rear Fog Lamp Switch . . . . . . . . . . . . . . . . . . 8Wa-15-13
Rear Washer Pump . . . . . . . . . . . . . . . . 8Wa-15-4, 6, 7, 9
Rear Window Defogger . . . . . . . . . . . . . . . . . . 8Wa-15-19
Rear Window Defogger Switch . . . . . . . . . . . 8Wa-15-12, 13
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Rear Wiper/Washer Switch . . . . . . . . . . . . . 8Wa-15-12, 13
Remote Keyless Entry Module . . . . . . . . . . . . . 8Wa-15-11
Right Back-Up Lamp . . . . . . . . . . . . . . . . . 8Wa-15-17, 18
Right Fog Lamp . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 8, 10
Right Front Park/Turn Signal Lamp No. 1 . . . . . . 8Wa-15-5
Right Front Park/Turn Signal Lamp No. 2 . . . . . . 8Wa-15-5
Right Front Position Lamp . . . . . . . . . . . . . . 8Wa-15-8, 10
Right Front Turn Signal Lamp No. 1 . . . . . . . 8Wa-15-8, 10
Right Front Turn Signal Lamp No. 2 . . . . . . . 8Wa-15-8, 10
Right Headlamp . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 8, 10
Right Headlamp Leveling Motor . . . . . . . . . . 8Wa-15-8, 10
Right Heated Seat Back . . . . . . . . . . . . . . . . . 8Wa-15-20
Right Heated Seat Switch . . . . . . . . . . . . . . . . 8Wa-15-20
Right License Lamp . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Right Power Seat Switch . . . . . . . . . . . . . . . . . 8Wa-15-20
Right Rear Door Ajar Switch . . . . . . . . . . . . 8Wa-15-17, 18
Right Rear Fog Lamp . . . . . . . . . . . . . . . . . 8Wa-15-17, 18
Right Side Repeater Lamp . . . . . . . . . . . . . . 8Wa-15-8, 10
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . . 8Wa-15-17, 18
Right Turn Signal Lamp . . . . . . . . . . . . . . . 8Wa-15-17, 18
Right Visor/Vanity Lamp . . . . . . . . . . . . . . . . . 8Wa-15-11
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . 8Wa-15-11, 16
Seat Heat Interface Module . . . . . . . . . . . . . . . 8Wa-15-20
Sentry Key Immobilizer Module . . . . . . . . . . . . 8Wa-15-14
Speed Control Servo . . . . . . . . . . . . . . . . . 8Wa-15-4, 6, 7
Trailer Tow Connector . . . . . . . . . . . . . . . . 8Wa-15-15, 16
Transfer Case Switch . . . . . . . . . . . . . . . . . . 8Wa-15-2, 9
Transfer Case Switch Illumination . . . . . . . . 8Wa-15-11, 16
Transmission Control Module . . . . . . . . . . . . . . . 8Wa-15-2
Transmission Range Indicator Illumination . . 8Wa-15-11, 16
Transmission Range Sensor . . . . . . . . . . . . . . 8Wa-15-4, 6
Underhood Lamp/Switch . . . . . . . . . . . . . 8Wa-15-4, 6, 7, 9
Washer Fluid Level Switch . . . . . . . . . . . 8Wa-15-4, 6, 7, 9

XJ

8Wa-15 GROUND DISTRIBUTION

8Wa - 15 - 1

2001 JEEP CHEROKEE
