Jeep XJ. Manual - part 679





2001 JEEP CHEROKEE

8Wa-12 JUNCTION BLOCK

Component

Page

A/C Compressor Clutch Relay . . . . . . . . . . . . . . . 8Wa-12-14
A/C- Heater Control . . . . . . . . . . . . . . . . 8Wa-12-8, 9, 22, 23
Airbag Control Module . . . . . . . . . . . . . . . . . 8Wa-12-25, 26
Automatic Shut Down Relay . . . . . . . . . . . . . . . . 8Wa-12-16
Back-Up Lamp Switch . . . . . . . . . . . . . . . . . . . . 8Wa-12-14
Blend Door Actuator . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Blower Motor Relay . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Brake Transmission Shift Interlock Solenoid . . . . 8Wa-12-22, 23
Cargo Lamp/Switch . . . . . . . . . . . . . . . . . 8Wa-12-28, 29, 30
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-5
Cigar Lighter Relay . . . . . . . . . . . . . . . . . . . . 8Wa-12-5, 37
Circuit Breaker 28 (JB) . . . . . . . . . . . . . . . . . 8Wa-12-25, 26
Circuit Breaker 29 (JB) . . . . . . . . . . . . . . . . . . . 8Wa-12-27
Circuit Breaker 30 (JB) . . . . . . . . . . . . . . . . . . . 8Wa-12-27
Clockspring

. . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21

Clutch Interlock Switch . . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Clutch Interlock Switch Jumper . . . . . . . . . . . . . . 8Wa-12-20
Combination Flasher . . . . . . . . . . . . . . . . . . 8Wa-12-17, 18
Controller Antilock Brake

. . . . . . . . . . . . . . . 8Wa-12-22, 23

Controller Antilock Brake Relay . . . . . . . . . . . . 8Wa-12-22, 23
Daytime Running Lamp Module . . . . . . . . . . . . 8Wa-12-7, 14
Diode Module . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-11, 12
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-28, 29, 30
Dome Lamps Switch . . . . . . . . . . . . . . . . . . . 8Wa-12-30, 37
Driver Door Ajar Switch . . . . . . . . . . . . . . . . . . . 8Wa-12-30
Driver Door Module . . . . . . . . . . 8Wa-12-19, 20, 25, 26, 34, 36
Driver Door Power Lock Motor . . . . . . . . . . . . 8Wa-12-31, 32
Driver Power Mirror . . . . . . . 8Wa-12-17, 18, 33, 34, 35, 36, 37
Engine Control Module . . . . . . . . . . . . . . . . . . . 8Wa-12-15
Engine Starter Motor Relay . . . . . . . . . . . . . . 8Wa-12-19, 20
Evap/Purge Solenoid . . . . . . . . . . . . . . . . . . . . . 8Wa-12-14
Extended Idle Switch . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 8

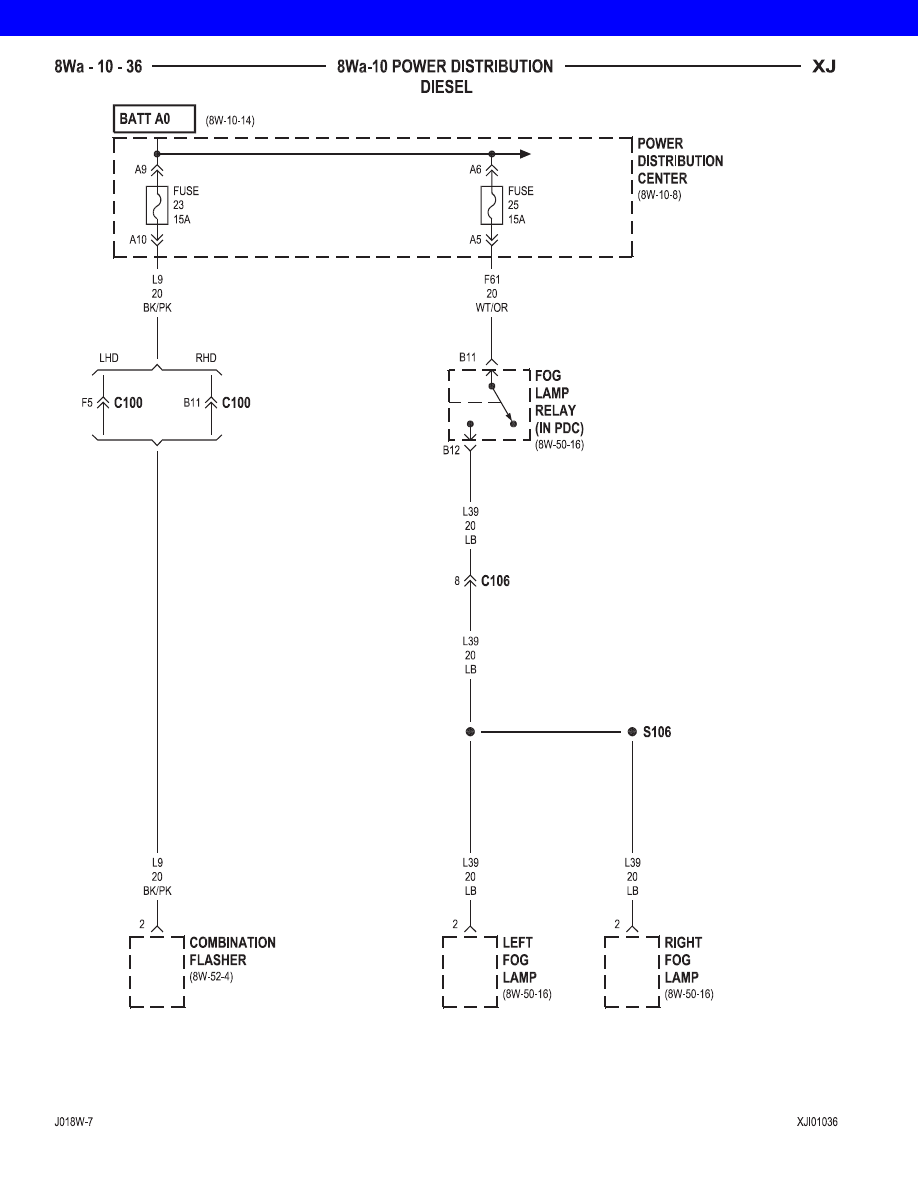

Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-12
Fog Lamp Relay No. 1 . . . . . . . . . . . . . . . . 8Wa-12-6, 10, 11
Fog Lamp Relay No. 2 . . . . . . . . . . . . . . . . . . 8Wa-12-10, 11
Front Fog Lamp Switch . . . . . . . . . . . 8Wa-12-8, 9, 10, 11, 12
Front Wiper Motor . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-27
Front Wiper/Washer Switch . . . . . . . . . . . . . . . . . 8Wa-12-27
Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-15
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-16

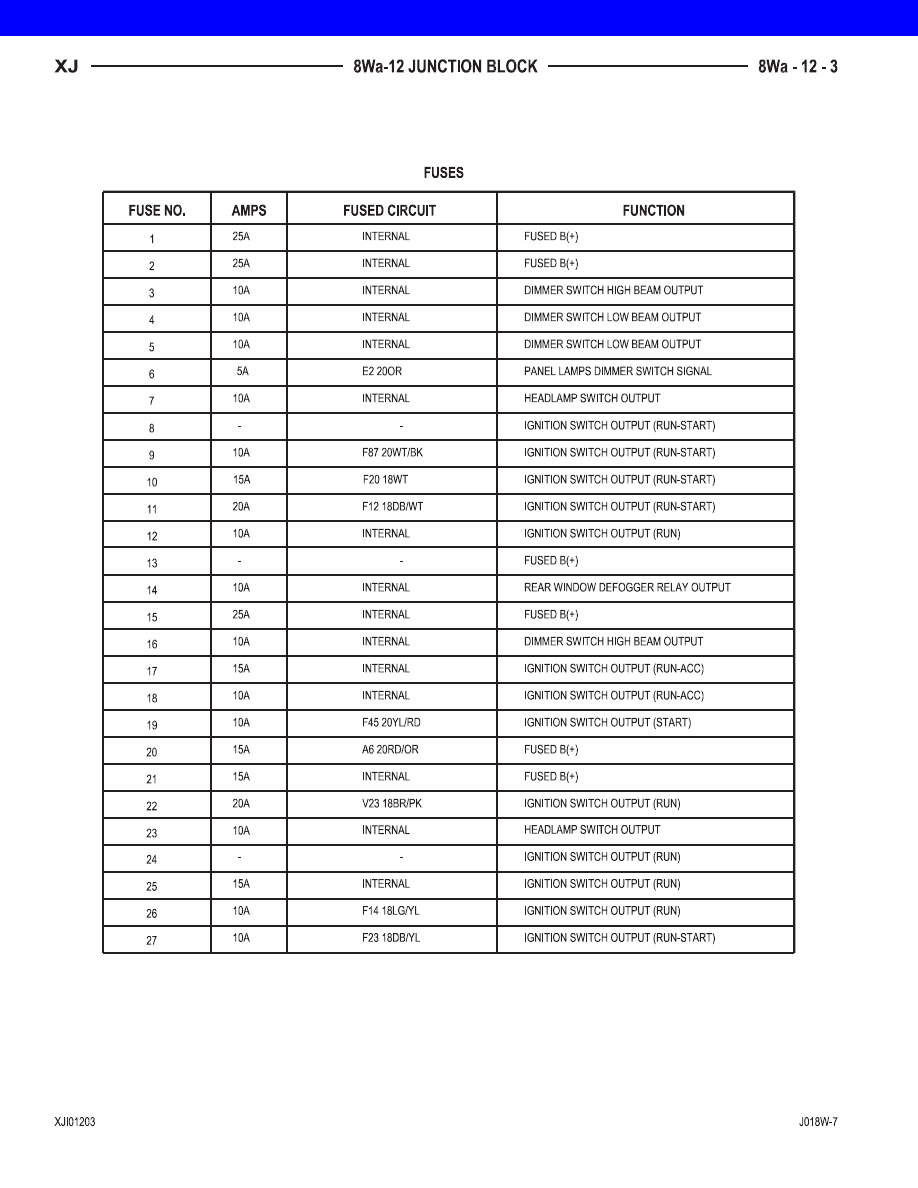

Fuse 1 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-5
Fuse 2 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-5
Fuse 3 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-6
Fuse 4 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-7
Fuse 5 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-7
Fuse 6 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-8, 9
Fuse 7 (JB) . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-10, 11, 12
Fuse 8 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-13
Fuse 9 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-13
Fuse 10 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-14
Fuse 11 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-15, 16
Fuse 12 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-17, 18
Fuse 13 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-17, 18
Fuse 14 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-17, 18
Fuse 15 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Fuse 16 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-6
Fuse 16 (PDC) . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-28, 29
Fuse 17 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Fuse 18 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Fuse 19 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Fuse 20 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Fuse 21 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Fuse 22 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Fuse 23 (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-24
Fuse 24 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Fuse 25 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Fuse 26 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-25, 26
Fuse 27 (JB) . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-25, 26
G107 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-35, 37
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-33
Headlamp Beam Select Switch . . . . . . . . . . . . . . 8Wa-12-6, 7
Headlamp Delay Module . . . . . . . . . . . . . . . . . . 8Wa-12-13
Headlamp Leveling Switch . . . . . . . . . . . . . . . . . . 8Wa-12-7
Headlamp Switch . . . . . . . . . . . . . 8Wa-12-8, 9, 10, 11, 24, 30
Heated Seat Relay . . . . . . . . . . . . . . . . . . 8Wa-12-19, 20, 27

Component

Page

Heater Control . . . . . . . . . . . . . . . . . . . 8Wa-12-8, 9, 22, 23
High Note Horn . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Horn Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Instrument Cluster . . . . . . . . . 8Wa-12-8, 9, 13, 17, 18, 28, 29

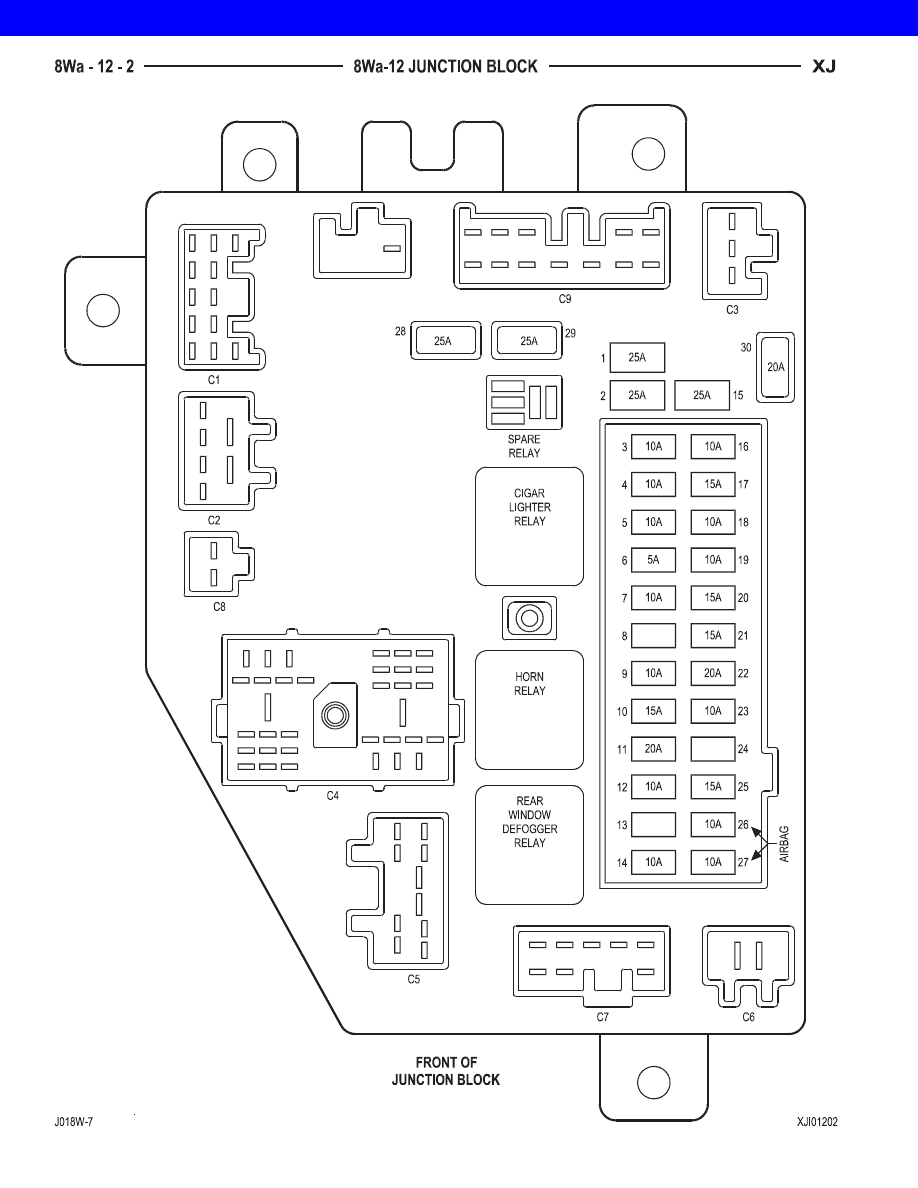

Junction Block . . . . . . . . . . . . . 8Wa-12-2, 5, 6, 7, 8, 9, 10, 11,

13, 14, 15, 16, 17, 18, 19, 20, 21,
22, 23, 24, 25, 26, 27, 28, 29, 30,

31, 32, 33, 34, 35, 36, 37

Left Courtesy Lamp . . . . . . . . . . . . . . . . . 8Wa-12-28, 29, 30
Left Front Park/Turn Signal Lamp No. 1 . . . . . . . . 8Wa-12-10
Left Front Park/Turn Signal Lamp No. 2 . . . . . . . . 8Wa-12-10
Left Front Position Lamp . . . . . . . . . . . . . . . . 8Wa-12-11, 12
Left Headlamp . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-6, 7
Left Headlamp Leveling Motor . . . . . . . . . . . . . . . 8Wa-12-7
Left Heated Seat Switch . . . . . . . . . . . . . . . . 8Wa-12-19, 20
Left License Lamp . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-11
Left Power Seat Switch . . . . . . . . . . . . . . . . . . . 8Wa-12-27
Left Rear Door Ajar Switch . . . . . . . . . . . . . . . . . 8Wa-12-30
Left Rear Door Power Lock Motor . . . . . . . . . . 8Wa-12-31, 32
Left Side Marker Lamp . . . . . . . . . . . . . . . . . . . 8Wa-12-10
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . 8Wa-12-10, 11
Left Visor/Vanity Lamp . . . . . . . . . . . . . . . . . . . 8Wa-12-37
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-10
Liftgate Power Lock Motor . . . . . . . . . . . . . . . . . 8Wa-12-31
Liftgate Power Lock Motor . . . . . . . . . . . . . . . . . 8Wa-12-32
Low Note Horn . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-21
Message Center . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-13
Overhead Console . . . . . . . . . . . . . . . . . . 8Wa-12-13, 30, 37
Oxygen Sensor Downstream Relay . . . . . . . . . . . . 8Wa-12-14
Oxygen Sensor Upstream Relay . . . . . . . . . . . . . . 8Wa-12-14
Passenger Door Ajar Switch . . . . . . . . . . . . . . . . 8Wa-12-30
Passenger Door Module . . . . . 8Wa-12-19, 20, 25, 26, 31, 32, 37
Passenger Door Power Lock Motor . . . . . . . . . . 8Wa-12-31, 32
Passenger Power Mirror . . . . . 8Wa-12-17, 18, 33, 34, 35, 36, 37
Power Distribution Center . . . . . . . . . . . . . . . 8Wa-12-28, 29
Power Mirror Switch . . . . . . . . . . . . 8Wa-12-19, 20, 33, 35, 37
Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-5
Powertrain Control Module . . . . . . . . . . . . . . . . . 8Wa-12-16
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-14
Radio . . . . . . . . . . . . . . . . . 8Wa-12-8, 10, 11, 19, 20, 28, 29
Rear Fog Lamp Switch . . . . . . . . . . . . . . . . . . . 8Wa-12-8, 9
Rear Window Defogger . . . . . . . . . . . . . . . . . 8Wa-12-17, 18
Rear Window Defogger Relay . . . . . . . . . . . . . 8Wa-12-17, 18
Rear Window Defogger Switch

. . . . . . . . . 8Wa-12-17, 18, 8, 9

Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . 8Wa-12-22, 23
Rear Wiper/Washer Switch . . . . . . . . . . . . 8Wa-12-22, 23, 8, 9
Remote Keyless Entry Module . . . . . . . . . . 8Wa-12-21, 30, 37
Right Courtesy Lamp . . . . . . . . . . . . . . . . 8Wa-12-28, 29, 30
Right Front Park/Turn Signal Lamp No. 1

. . . . . . . 8Wa-12-24

Right Front Park/Turn Signal Lamp No. 2

. . . . . . . 8Wa-12-24

Right Front Position Lamp . . . . . . . . . . . . . . . . . 8Wa-12-24
Right Headlamp . . . . . . . . . . . . . . . . . . . . . . . 8Wa-12-6, 7
Right Headlamp Leveling Motor . . . . . . . . . . . . . . 8Wa-12-7
Right Heated Seat Switch . . . . . . . . . . . . . . . 8Wa-12-19, 20
Right License Lamp . . . . . . . . . . . . . . . . . . . . . 8Wa-12-11
Right Power Seat Switch . . . . . . . . . . . . . . . . . . 8Wa-12-27
Right Rear Door Ajar Switch . . . . . . . . . . . . . . . . 8Wa-12-30
Right Rear Door Power Lock Motor

. . . . . . . . . 8Wa-12-31, 32

Right Side Marker Lamp . . . . . . . . . . . . . . . . . . 8Wa-12-24
Right Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . 8Wa-12-24
Right Visor/Vanity Lamp . . . . . . . . . . . . . . . . . . 8Wa-12-37
Sentry Key Immobilizer Module . . . . . . . . . . . . . . 8Wa-12-13
Trailer Tow Connector

. . . . . . . . . . . . . . . 8Wa-12-10, 11, 21

Trailer Tow Left Turn Relay . . . . . . . . . . . . . . . . 8Wa-12-21
Trailer Tow Right Turn Relay . . . . . . . . . . . . . . . 8Wa-12-21
Transfer Case Switch Illumination

. . . . . . . . . . . 8Wa-12-8, 9

Transmission Control Module . . . . . . . . . . . . . 8Wa-12-16, 28
Transmission Range Indicator Illumination . . . . . . 8Wa-12-8, 9
Transmission Range Sensor . . . . . . . . . . . . . . . . . 8Wa-12-14
Underhood Lamp/Switch . . . . . . . . . . . . . . . . 8Wa-12-28, 29

XJ

8Wa-12 JUNCTION BLOCK

8Wa - 12 - 1

2001 JEEP CHEROKEE
