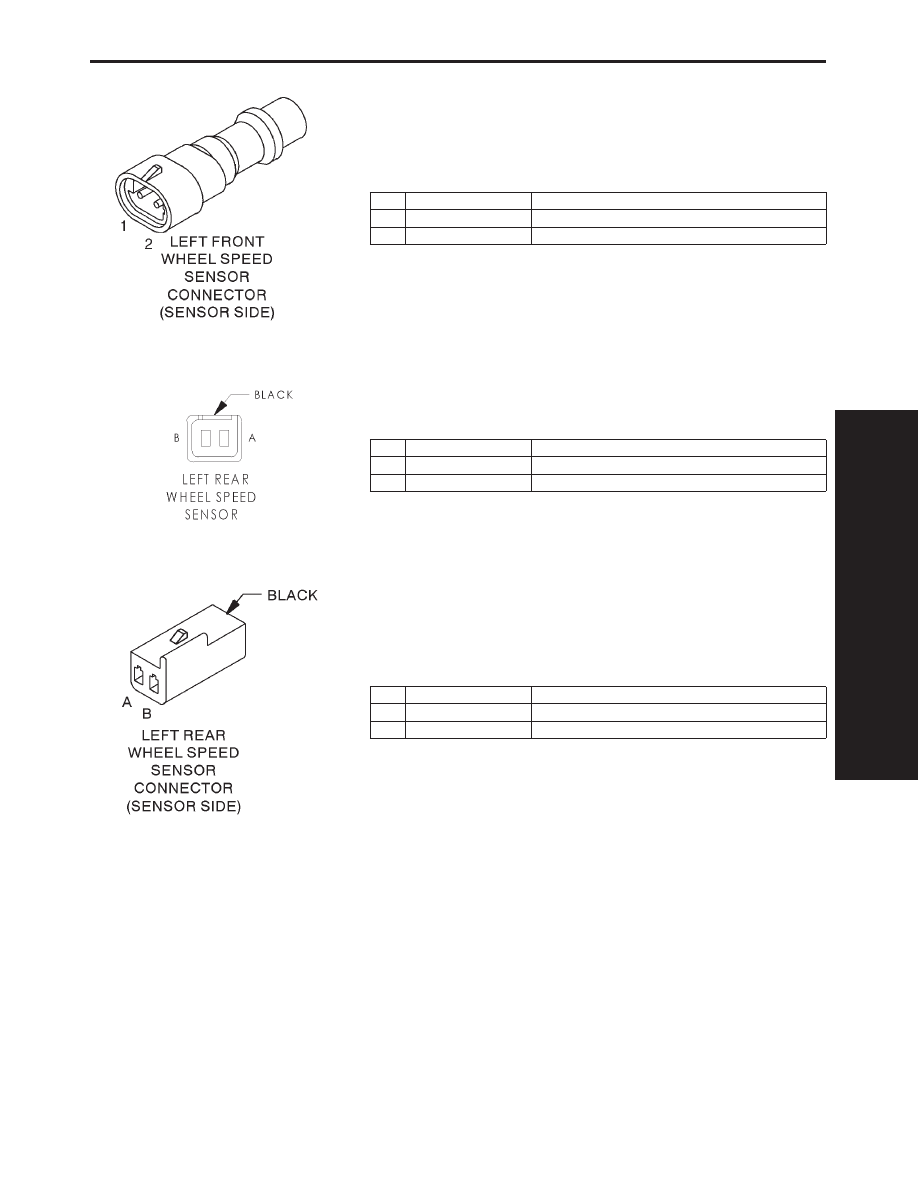

LEFT FRONT WHEEL SPEED SENSOR CONNECTOR - 2 WAY (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

RD/DB

LEFT FRONT WHEEL SPEED SENSOR (-)

2

RD

LEFT FRONT WHEEL SPEED SENSOR (+)

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

B

B4 20LG

LEFT REAR WHEEL SPEED SENSOR (+)

LEFT REAR WHEEL SPEED SENSOR CONNECTOR - 2 WAY (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

LG/DB

LEFT REAR WHEEL SPEED SENSOR (-)

2

LG

LEFT REAR WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

71

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

72

CONNECTOR PINOUTS

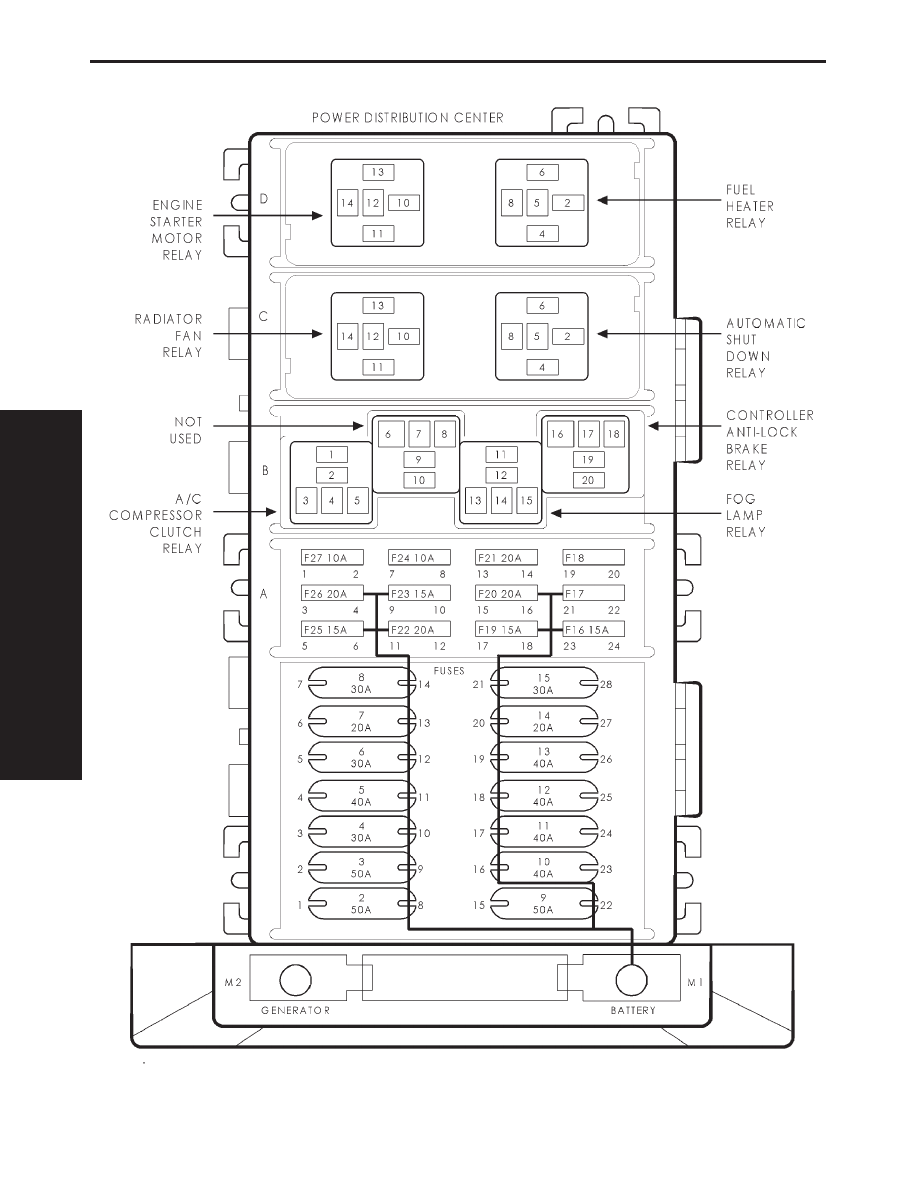

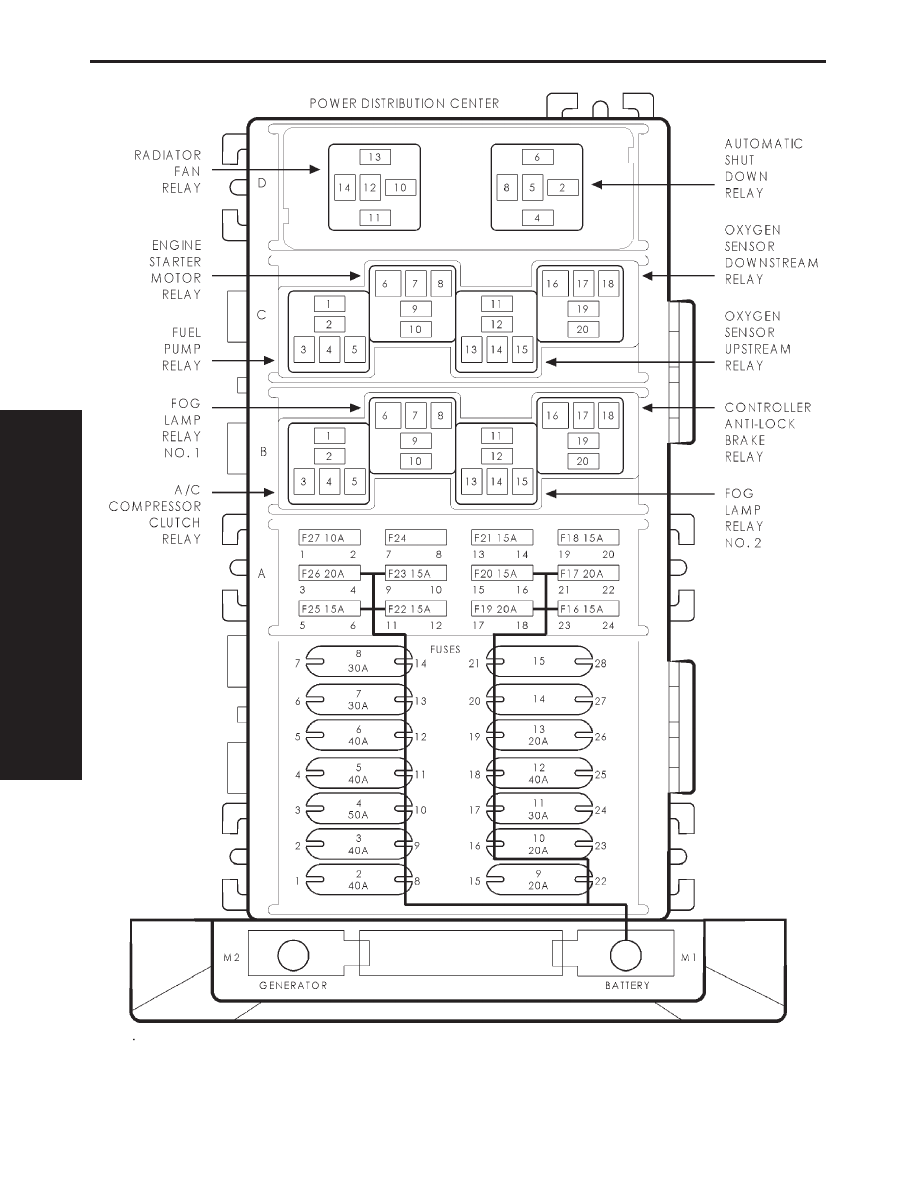

FUSES (DIESEL)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

50A

A54 12RD/GY

FUSED B(+)

3

50A

A54 12RD/GY

FUSED B(+)

4

30A

A16 12RD/LG

FUSED B(+)

5

40A

A1 12RD

FUSED B(+)

6

30A

A61 14LG/RD

FUSED B(+)

7

20A

A41 16YL

FUSED B(+)

8

30A

A3 14RD/WT

FUSED B(+)

9

50A

A7 10RD/BK

FUSED B(+)

10

40A

A2 12PK/BK

FUSED B(+)

11

40A

A111 12RD/LG

FUSED B(+)

12

40A

F141 12LG/RD

FUSED B(+)

13

40A

F141 12LG/RD

FUSED B(+)

14

20A

A20 12RD/DB

FUSED B(+)

15

30A

A4 12BK/PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

16

15A

M1 20PK

FUSED B(+)

17

-

-

-

18

-

-

-

19

15A

F32 20PK/DB

FUSED B(+)

20

20A

A17 18RD/BK

FUSED B(+)

20

20A

A17 16RD/BK

FUSED B(+)

21

20A

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

20A

F75 16VT

FUSED B(+)

23

15A

L9 20BK/PK

FUSED B(+)

24

10A

F16 16RD/LG

FUSED B(+)

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F34 18TN/BK

FUSED B(+)

27

10A

F1 20DB/GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

73

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

74

CONNECTOR PINOUTS
