INSTALLATION

(1) Connect the electrical connector and install

console tower assembly over the park brake lever, if
equipped.

(2) Install the tower bolts.
(3) Install the mini console assembly over the

transmission and transfer case shifters.

(4) Install the console bolts.
(5) Connect the air bag deactivation switch electri-

cal connector and install the switch, if equipped.

(6) Connect the air bag deactivation switch electri-

cal connector and install the switch, if equipped.

(7) Install the auto transmission shift bezel, if

equipped. (Refer to 23 - BODY/INTERIOR/SHIFT
BEZEL - INSTALLATION)

(8) Install the manual transmission shift boot, if

equipped. (Refer to 23 - BODY/INTERIOR/SHIFT
BOOT - INSTALLATION)

(9) Install

the

cup

holder

and

trim

disc,

if

equipped. (Refer to 23 - BODY/INTERIOR/CENTER
CONSOLE CUPHOLDER ASSEMBLY - INSTALLA-
TION)

CENTER CONSOLE CUP
HOLDER

REMOVAL

(1) Using a trim stick C-4755 or equivalent,

remove the cup holder insert. (Fig. 10) and (Fig. 8)

(2) On mini console equipped models remove the

bolt and remove the cup holder. (Fig. 8)

INSTALLATION

(1) On mini console equipped models install the

cup holder and install the bolt.

(2) Tighten the bolt to 4 N·m (35 in lbs.).
(3) Install the cup holder insert.

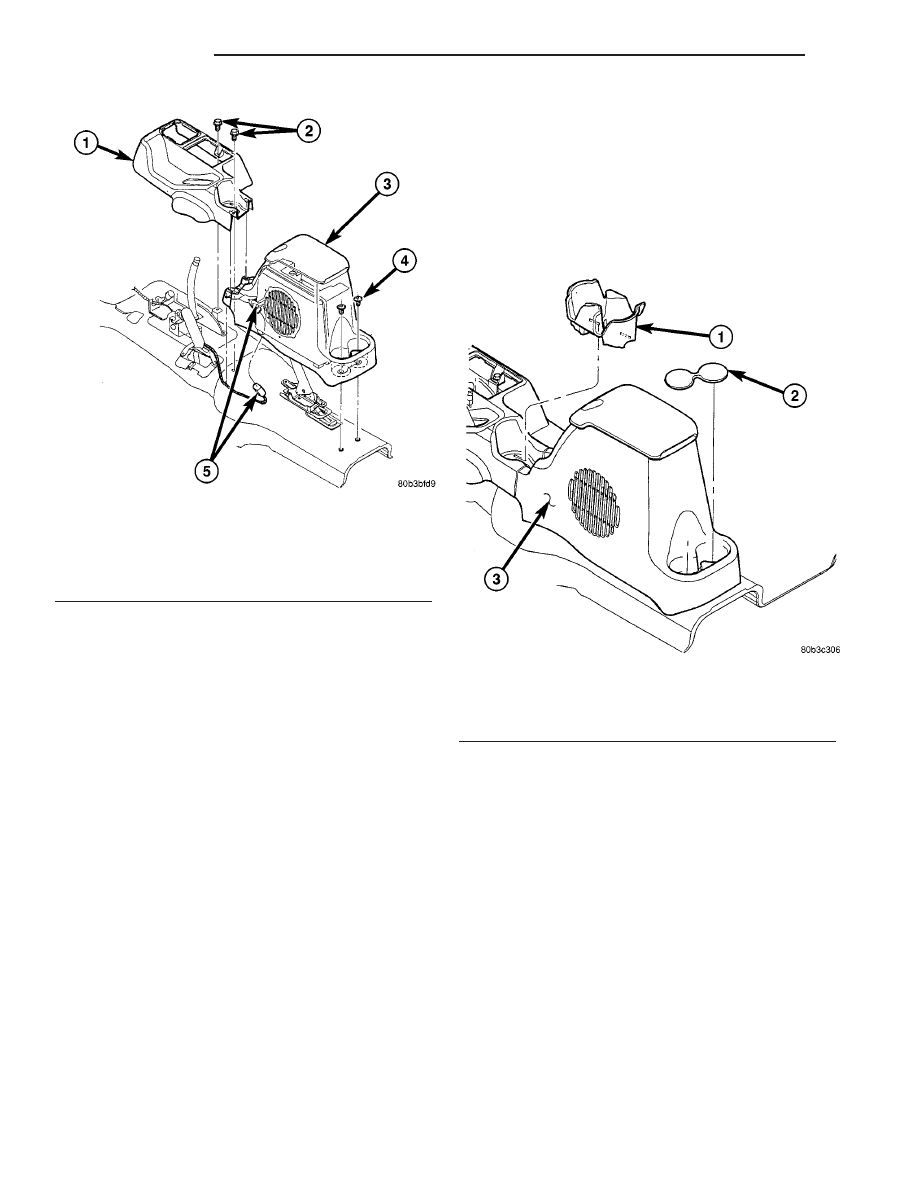

Fig. 9 FULL CONSOLE

1 - FRONT CONSOLE
2 - BOLTS
3 - REAR TOWER
4 - BOLTS (2)
5 - ELECTRICAL CONNECTOR

Fig. 10 FULL CONSOLE CUP HOLDER

1 - FULL CONSOLE CUP HOLDER
2 - TRIM PIECE
3 - CONSOLE TOWER

23 - 58

INTERIOR

TJ

CENTER CONSOLE (Continued)

CONSOLE LOCK CYLINDER

REMOVAL

(1) Open the console cover.
(2) Remove the screw that attaches the retainer to

the lock and then remove the retainer from the lock
(Fig. 11).

(3) Remove the lock cylinder from the console

cover.

INSTALLATION

(1) Insert the assembled lock in the console cover

hole and position the retainer on the lock and install
the screw.

SPORT BAR

REMOVAL

(1) Remove hard top and/or soft top. (Refer to 23 -

BODY/REMOVEABLE

TOP/HARD

TOP

-

REMOVAL) or (Refer to 23 - BODY/REMOVEABLE
TOP/SOFT TOP - REMOVAL).

(2) Remove the door opening frames. (Refer to 23 -

BODY/INTERIOR/DOOR

OPENING

FRAME

-

REMOVAL)

(3) Remove the sunvisors. (Refer to 23 - BODY/IN-

TERIOR/SUN VISOR - REMOVAL)

(4) Remove the a-pillar weatherstrips.
(5) Remove the speaker pods. (Refer to 23 - BODY/

INTERIOR/SPORT

BAR

-

SPEAKER

POD

-

REMOVAL)

(6) Disengage center support bar cover zipper.
(7) Remove the bolts attaching the sport bars to

the center support bar (Fig. 12).

(8) Remove the bolts attaching the side support

bars to the windshield frame.

(9) Remove the bolts attaching the side support

bars to the sport bars.

(10) Separate the side support bars from the vehi-

cle.

(11) Pull back the center section of the carpet and

remove the bolts attaching the sport bar to the cargo
floor panel.

(12) Remove the bolt attaching the sport bar to the

brackets behind the door strikers.

(13) Lower the rear seat and lift rear seat to the

full forward position.

(14) Pull back wheelhouse carpet and remove bolts

attaching the sport bars to the wheelhouse.

(15) Remove

the

bolts

attaching

the

seatbelt

anchors to the wheelhouse.

(16) Carefully lift the sport bar upward and

remove it from the vehicle.

(17) If necessary, remove the pads and covers from

the sport bar.

INSTALLATION

(1) If necessary, transfer all attached components.
(2) Clean the base plate contact surface areas on

the floor and wheelhouse panels.

(3) Apply epoxy chromate primer to the attaching

hole edges for protection against corrosion.

(4) Position the sport bar base plates on the floor

and wheelhouse panels with the holes aligned.

NOTE: To prevent water seepage, apply 3M Drip-
Chek Sealant (or an equivalent product) to the
underside of the sport bar base flanges and all the
bolt heads before installation.

(5) Position the center support bar into the sport

bars correctly with the large horizontal slots facing
rearward and hole/slot facing downward.

(6) Install the bolts attaching the seatbelt anchors

to the wheelhouse.

(7) Install the bolts attaching the sport bars to the

wheelhouse

and

install

the

wheelhouse

carpet.

Tighten the bolts to 40 N·m (30 ft. lbs.).

(8) Return seat back to upright position.
(9) Install the bolts attaching the sport bar to the

cargo floor panel and install the center carpet.
Tighten the bolts to 40 N·m (30 ft. lbs.).

(10) Install the bolts attaching the sport bar to the

brackets behind the door strikers and tighten to 68
N·m (50 ft. lbs.).

(11) Position side supports at the windshield and

install the bolts attaching the side support bars to
the windshield frame. Tighten the bolts to 32 N·m
(24 ft. lbs.).

(12) Install the bolts attaching the side support

bars to the sport bars and tighten to 20 N·m (15 ft.
lbs.).

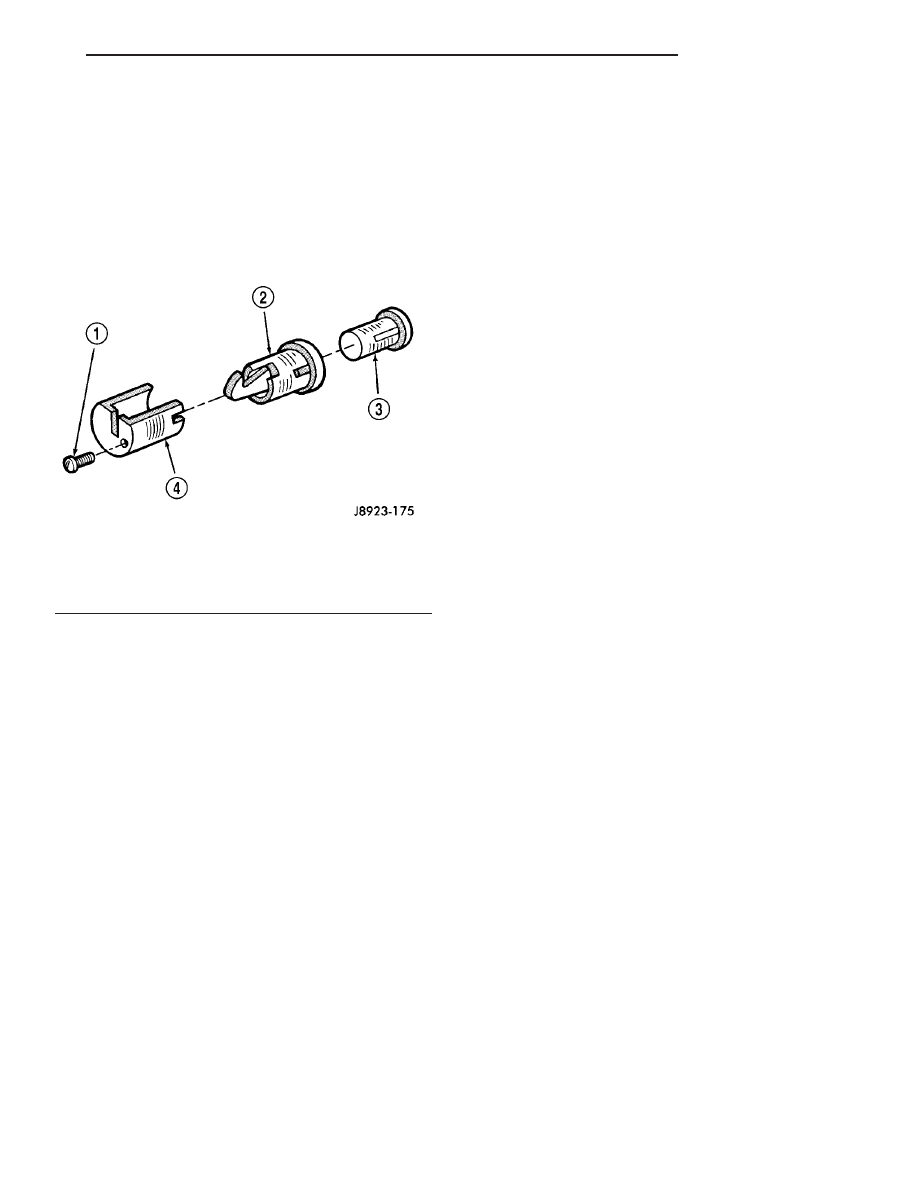

Fig. 11 CONSOLE LOCK CYLINDER

1 - ATTACHING SCREW
2 - LOCK
3 - LOCK CYLINDER
4 - RETAINER

TJ

INTERIOR

23 - 59

(13) Install the bolts attaching the center support

bar to the sport bar and tighten to 68 N·m (50 ft.
lbs.).

(14) Engage center support bar cover zipper.
(15) Install the speaker pods. (Refer to 23 - BODY/

INTERIOR/SPORT BAR - SPEAKER POD - INSTAL-
LATION)

(16) Install the a-pillar weatherstrips.
(17) Install the sun visors (Refer to 23 - BODY/IN-

TERIOR/SUN VISOR - INSTALLATION)

(18) Install the door opening frames. (Refer to 23 -

BODY/INTERIOR/DOOR

OPENING

FRAME

-

INSTALLATION)

(19) Install hard top and/or soft top. (Refer to 23 -

BODY/REMOVEABLE TOP/HARD TOP - INSTAL-
LATION) or (Refer to 23 - BODY/REMOVEABLE
TOP/SOFT TOP - INSTALLATION).

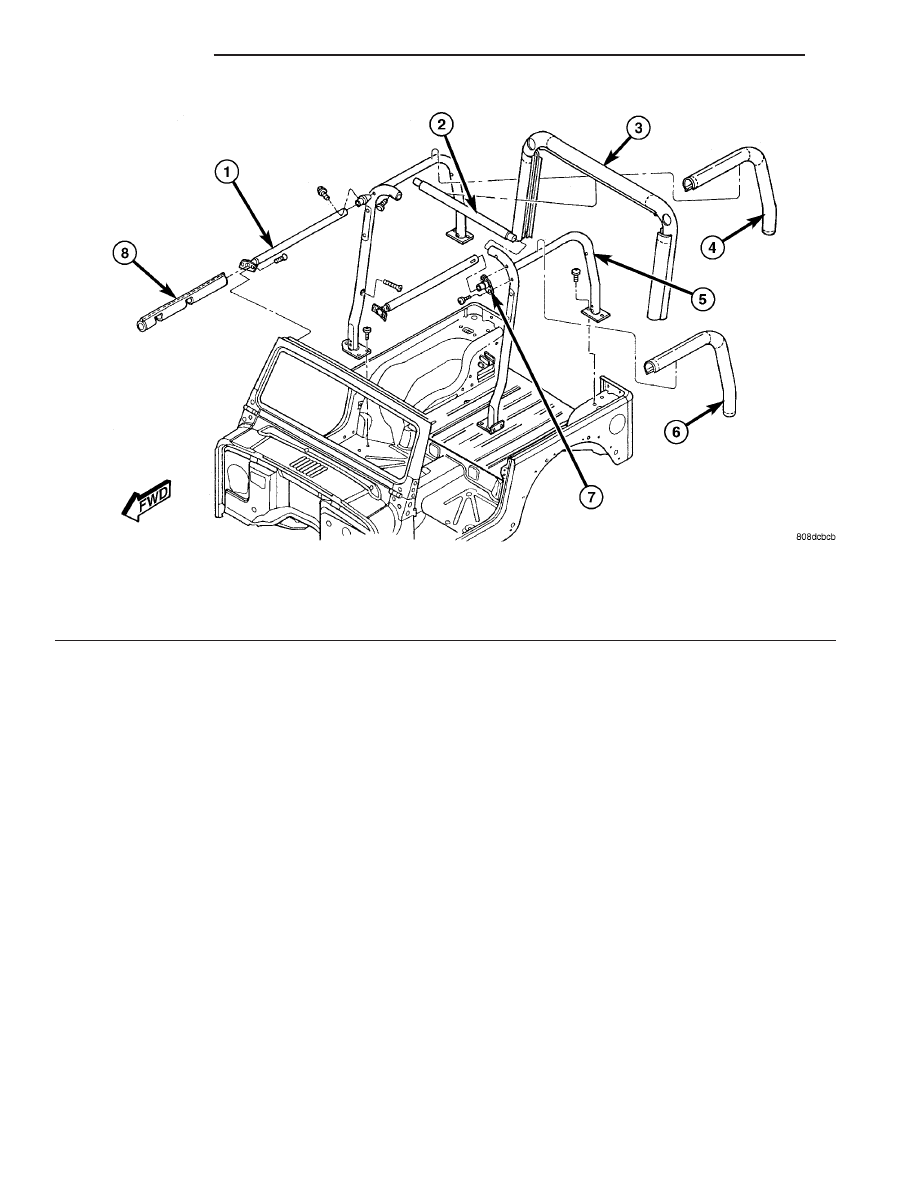

Fig. 12 SPORT BAR

1 - SIDE SUPPORT BAR
2 - CENTER SUPPORT BAR
3 - COVER
4 - COVER

5 - SPORT BAR
6 - COVER
7 - BRACKET
8 - COVER

23 - 60

INTERIOR

TJ

SPORT BAR (Continued)

A-PILLAR TRIM

REMOVAL

(1) Remove the a-pillar trim screws. (Fig. 13)
(2) Starting at the bottom, pull off the trim and

remove.

INSTALLATION

(1) Install the trim over the sports bar and posi-

tion into the top.

(2) Press the bottom into place and install the

screws.

REAR HEADER TRIM

REMOVAL

(1) Disconnect the rear window defogger electrical

connectors, if equipped.

(2) Remove the wiper motor cover and disconnect

the wiper motor electrical connector and washer
hose. (Fig. 14)

(3) Using a trim stick C-4755 or equivalent, sepa-

rate the header trim and retainer clips from the top.
(Fig. 15)

(4) Pull the wire harnesses and washer hose

through the trim panel and remove.

INSTALLATION

(1) Route the wire harnesses and washer hose

through the trim panel.

(2) Install the header trim and seat the retaining

clips fully.

(3) Connect the wiper motor electrical and the

washer hose connection.

(4) Connect the rear window defogger electrical

connectors, if equipped.

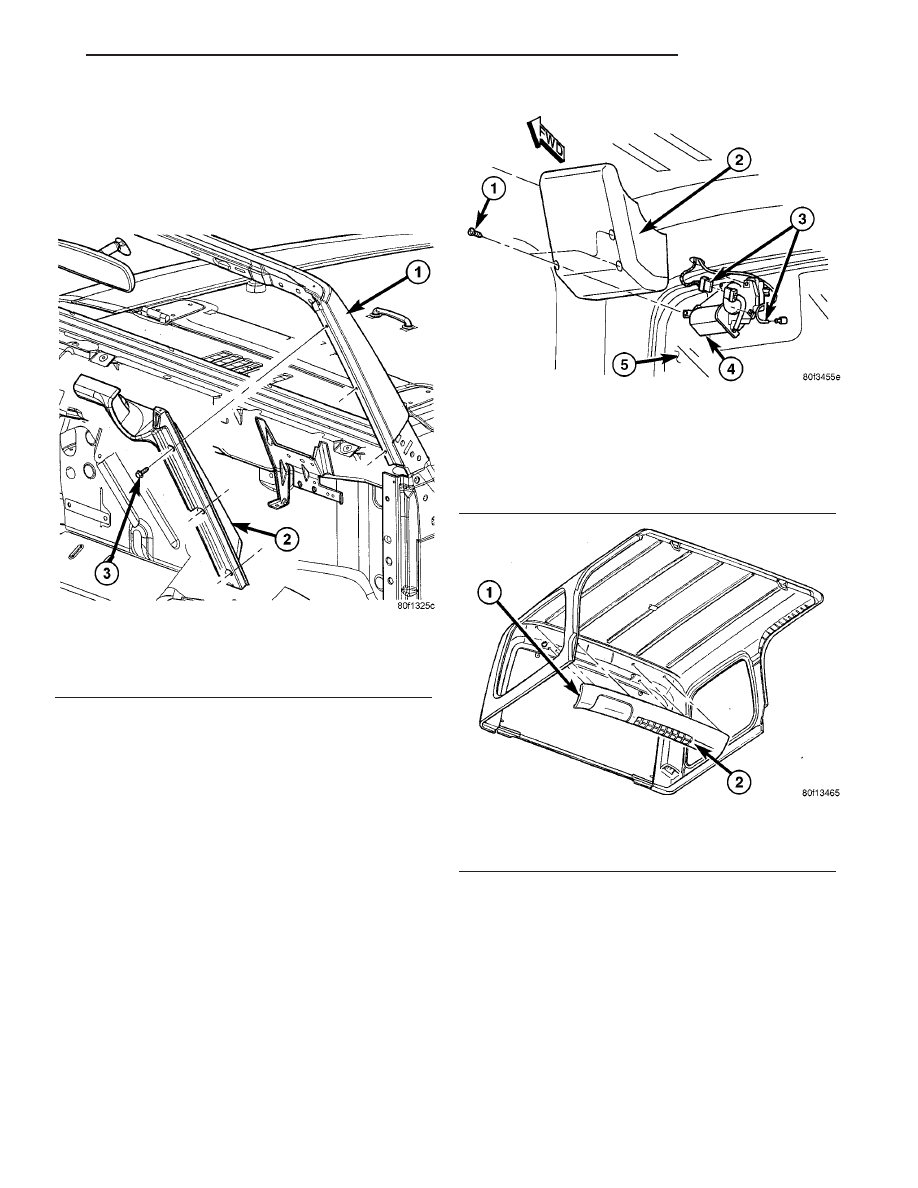

Fig. 13 A-PILLAR TRIM

1 - WINDSHIELD FRAME
2 - A-PILLAR TRIM
3 - SCREWS (3)

Fig. 14 REAR WIPER MOTOR TRIM COVER

REMOVE/INSTALL

1 - SCREW (3)
2 - TRIM COVER
3 - ELECTRICAL & WASHER HOSE CONNECTIONS
4 - WIPER MOTOR
5 - LIFTGATE GLASS

Fig. 15 REAR HEADER TRIM

1 - REAR HEADER TRIM
2 - WIRE OPENINGS (2)
