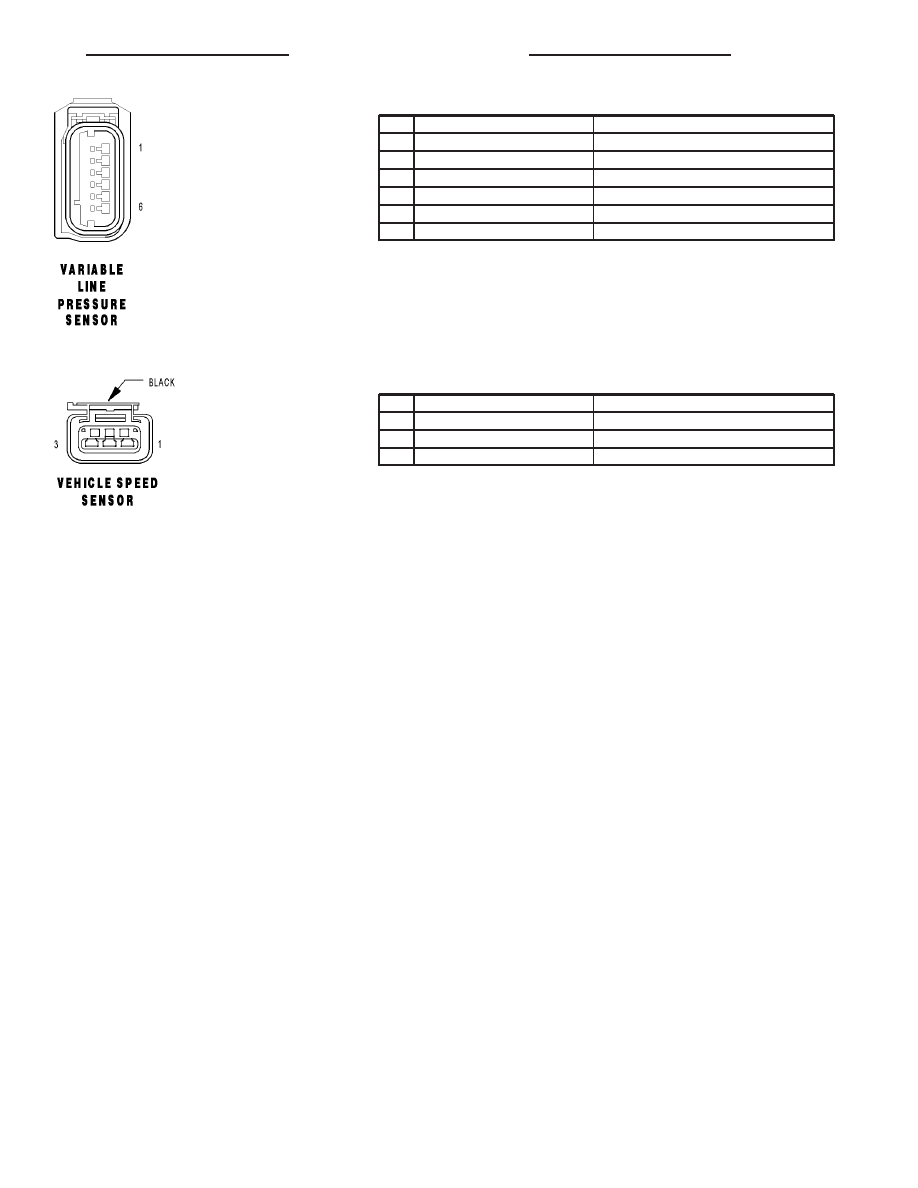

VARIABLE LINE PRESSURE SENSOR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F856 18YL/PK

5 VOLT SUPPLY

3

T38 18YL/BR

LINE PRESSURE SENSOR SIGNAL

4

K900 18DB/DG

SENSOR GROUND

5

T16D 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

6

T140 18YL/GY

MS SOLENOID CONTROL

VEHICLE SPEED SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K75 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground, and splice locations in the vehicle.

Connector, ground, and splice indexes are provided.
Use the wiring diagrams in each section for connec-
tor, ground, and splice identification. Refer to the
index for the proper figure number. For items that
are not shown in this section N/S is placed in the
Fig. column.

CONNECTORS

Connector Name/Number

Color

Location

Fig.

A/C Compressor Clutch

BK

At A/C Compressor Clutch

5, 6

A/C Heater Control - C1

Center of Instrument Panel

26, 29

A/C Heater Control - C2

Center of Instrument Panel

26, 29

A/C Heater Control - C3

Center of Instrument Panel

26, 29

A/C High Pressure Switch

BK

Left Side of Engine

5

A/C Low Pressure Switch

GN

Near Powertrain Control Module

5, 6

A/C Pressure Transducer
(2.4L)

BK

Near Compressor

6

Airbag Control Module

YL

Front of Floor Pan Tunnel

20

Ambient Temperature Sensor
(Compass/Temperature
Mirror)

Left Front of Engine Compartment

1

Ambient Temperature Sensor
(Engine)

Left Front Engine Compartment

2

Axle Lock Switch(Off Road)

Near Cigar Lighter

26

Back-up Lamp Switch (M/T)

BK

Right Side of Transmission

35, 37

Battery

Rear Engine Compartment

11

Battery Temperature Sensor

BK

Under Battery Tray

10, 12

Blend Door Actuator

On HVAC Harness

N/S

Blower Motor

On HVAC Harness

N/S

Blower Motor Relay

BK

On HVAC Harness

N/S

Blower Motor Resistor Block

On HVAC Harness

N/S

Brake Lamp Switch

GY

Top of Brake Pedal Bracket

22, 30

Brake Transmission Shift
Interlock Solenoid

WT

Near Steering Column

30

Brake Warning Indicator
Switch

BK

On Brake Master Cylinder

12, 14

C102

GY

Rear Engine Compartment

10, 12

TJ

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1

Connector Name/Number

Color

Location

Fig.

C103

BK

Rear of Engine Compartment

10, 12, 17, 18

C104

BK

Rear of Engine Compartment

17, 18

C109 (A/T)

LT-GY

Rear of Engine Compartment

10, 12, 17, 18

C170 (LHD)

WT

Left Kick Panel

24

C170 (RHD)

WT

Right Kick Panel

27

C180

BK

Below Evap/Purge Solenoid

N/S

C181

BK

Left Rear of Engine Head

4

C182

BK

Left Rear of Engine Head

4

C203 (LHD)

GN

Left Kick Panel

26

C203 (RHD)

GN

Right Kick Panel

29

C205

LT GN

Left Kick Panel

25, 27

C300 (LHD)

GY

Left Kick Panel

22, 24, 38

C300 (RHD

GY

Right Kick Panel

23, 27

C301 (LHD)

YL

Left Kick Panel

22, 38

C301 (RHD)

YL

Right Kick Panel, see LHD Similar

23

C324 (Speaker Pod)

WT/BK

Right Side of Sport Bar

N/S

C325 (Speaker Pod)

WT/BK

Left Side of Sport Bar

38, 39

C326 (Hard Top)

BK

Left Rear Quarter Panel

38, 39

C329 (Export)

BK

Left Rear of Rear Bumper

41

Camshaft Position Sensor
(4.0L)

BK

Right Side of Engine

7

Camshaft Position Sensor
(2.4L)

BK

Right Front Corner of Engine Head,
behind Air Cleaner

N/S

Center High Mounted Stop
Lamp

BK

Near Right Rear Lamp Assembly

41, 42

Cigar Lighter/Power Outlet

RD

Rear of Cigar Lighter

26, 28

Circuit Breaker

GY

Near Day Time Running Lamp Module

19, 21

Clockspring - C1

NAT

Rear of Clockspring

30

Clockspring - C2

YL

Rear of Clockspring

30

Clutch Pedal Position Switch
(M/T)

BK

Top of Clutch Pedal Bracket

21, 22

Coil Capacitor (2.4L)

Rear Engine

4, 17

Coil Capacitor (4.0L)

BK

Right Rear of Engine Head

7

Compass/Temperature Mirror

BK

At Top Center of Windshield

N/S

Controller Anti-Lock Brake

BK

Rear Left Side of Dash Panel

12, 14

Crankshaft Position Sensor
(4.0L)

BK

At Rear of Intake Manifold

7

Crankshaft Position Sensor
(2.4L)

BK

Left Bellhousing

4

Data Link Connector

BK

Bottom Driver Side of Instrument Panel

24, 27

Daytime Running Lamp
Module (Except Export)

BK

Left Side of Engine Compartment

10

Driver Airbag Squib

YL

Under Horn Pad

31

Driver Door Ajar Switch

NAT

At

9

A

9

Pillar

22, 23

8W - 91 - 2

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TJ

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
