INSTALLATION

(1) Install differential side bearings with Installer

C-3716-A with Handle C-4171 (Fig. 61).

(2) Install differential in the housing.

PINION GEAR/RING GEAR

REMOVAL

NOTE: The ring and pinion gears are serviced in a
matched set. Never replace one gear without replac-
ing the other gear.

(1) Remove differential from housing.
(2) Place differential case in a vise with soft metal

jaw.

(3) Remove ring gear bolts from the differential

case.

(4) Drive ring gear off the differential case with a

dead-blow hammer (Fig. 62).

(5) Hold pinion yoke with Wrench 6958 and

remove pinion yoke nut and washer.

(6) Remove pinion yoke from pinion shaft with

Remover C-452 and Wrench C-3281 (Fig. 63).

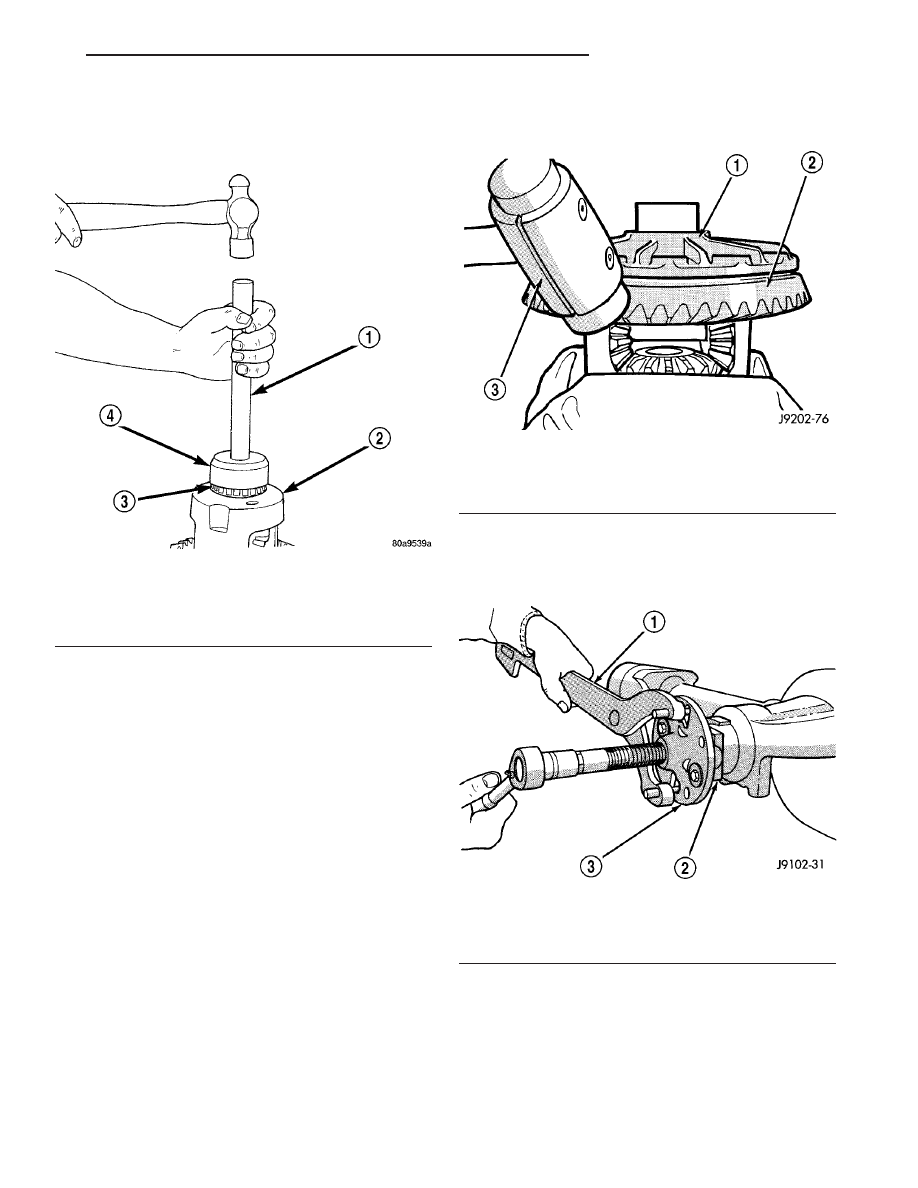

Fig. 61 DIFFERENTIAL CASE BEARINGS

1 - HANDLE
2 - DIFFERENTIAL
3 - BEARING
4 - INSTALLER

Fig. 62 RING GEAR

1 - CASE
2 - RING GEAR
3 - DEAD-BLOW HAMMER

Fig. 63 PINION YOKE REMOVER

1 - WRENCH
2 - YOKE
3 - PULLER

TJ

REAR AXLE - 194RBI

3 - 113

DIFFERENTIAL CASE BEARINGS (Continued)

(7) Remove pinion gear from housing with a dead-

blow hammer (Fig. 64).

(8) Remove pinion shaft seal with a pry tool or a

slide hammer mounted screw.

(9) Remove oil slinger, if equipped, and front pin-

ion bearing.

(10) Remove

front

pinion

bearing

cup

with

Remover C-4345 and Handle C-4171 (Fig. 65).

(11) Remove rear bearing cup from housing (Fig.

66) with Remover D-149 and Handle C-4171.

(12) Remove collapsible preload spacer (Fig. 67).

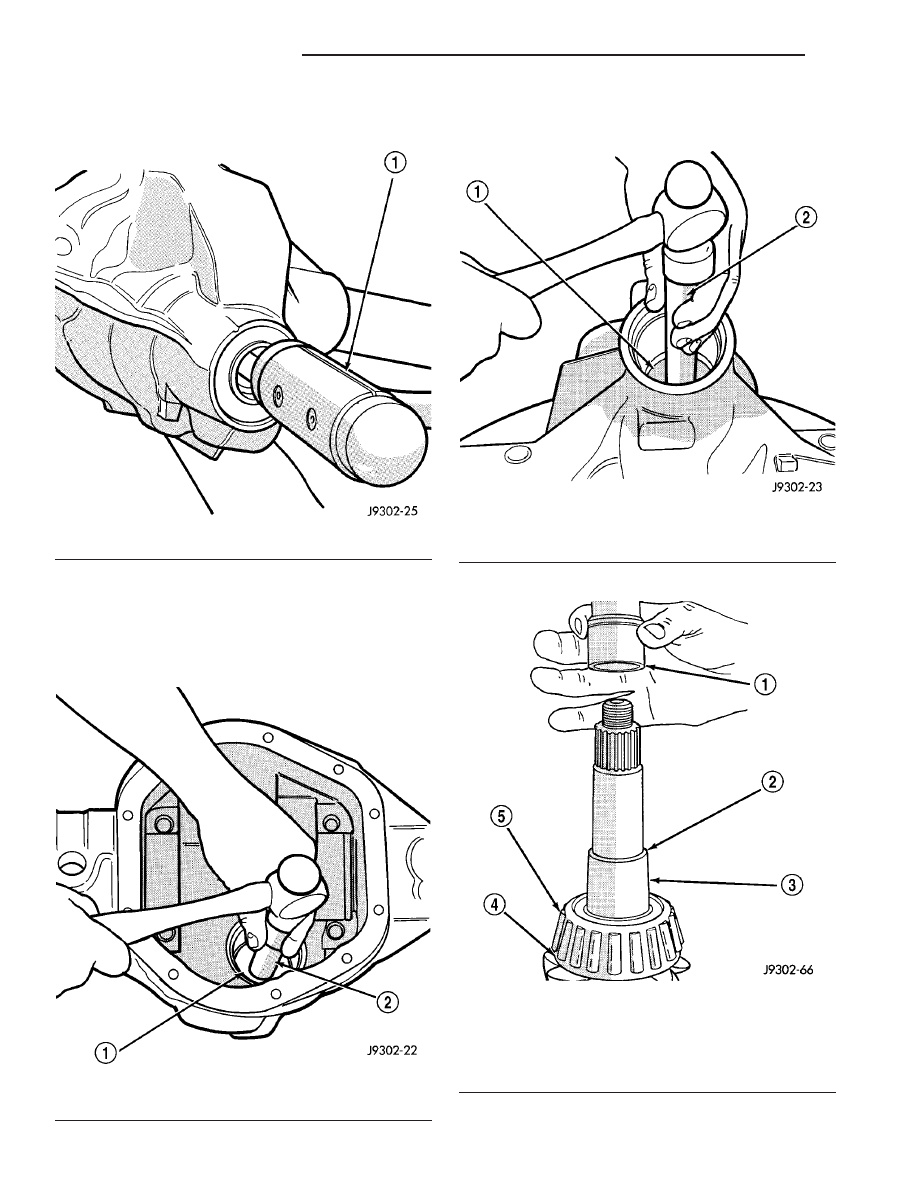

Fig. 64 REMOVE PINION GEAR

1 - DEAD-BLOW HAMMER

Fig. 65 FRONT PINION BEARING CUP

1 - REMOVER
2 - HANDLE

Fig. 66 REAR PINION BEARING CUP

1 - DRIVER
2 - HANDLE

Fig. 67 COLLAPSIBLE SPACER

1 - COLLAPSIBLE SPACER
2 - SHOULDER
3 - PINION GEAR
4 - SHIM
5 - REAR BEARING

3 - 114

REAR AXLE - 194RBI

TJ

PINION GEAR/RING GEAR (Continued)

(13) Remove rear bearing from the pinion shaft

with Puller/Press C-293-PA and Adapters C-293-40
(Fig. 68).

(14) Remove depth shims from the pinion shaft

and record the shims thickness.

INSTALLATION

NOTE: A pinion depth shim/oil slinger is placed
between the rear pinion bearing cone and the pin-
ion head to achieve proper ring gear and pinion
mesh. If ring gear and pinion are reused, the pinion
depth shim/oil slinger should not require replace-
ment. Refer to Adjustment (Pinion Gear Depth) to
select the proper thickness shim/oil slinger if ring
and pinion gears are replaced.

(1) Apply Mopar Door Ease or equivalent lubricant

to outside surface of bearing cups.

(2) Install pinion rear bearing cup with Installer

D-146 and Driver Handle C-4171 (Fig. 69) and verify
cup is seated.

(3) Install pinion front bearing cup with Installer

D-130 and Handle C-4171 (Fig. 70) and verify cup is
seated.

(4) Install pinion front bearing and shim.

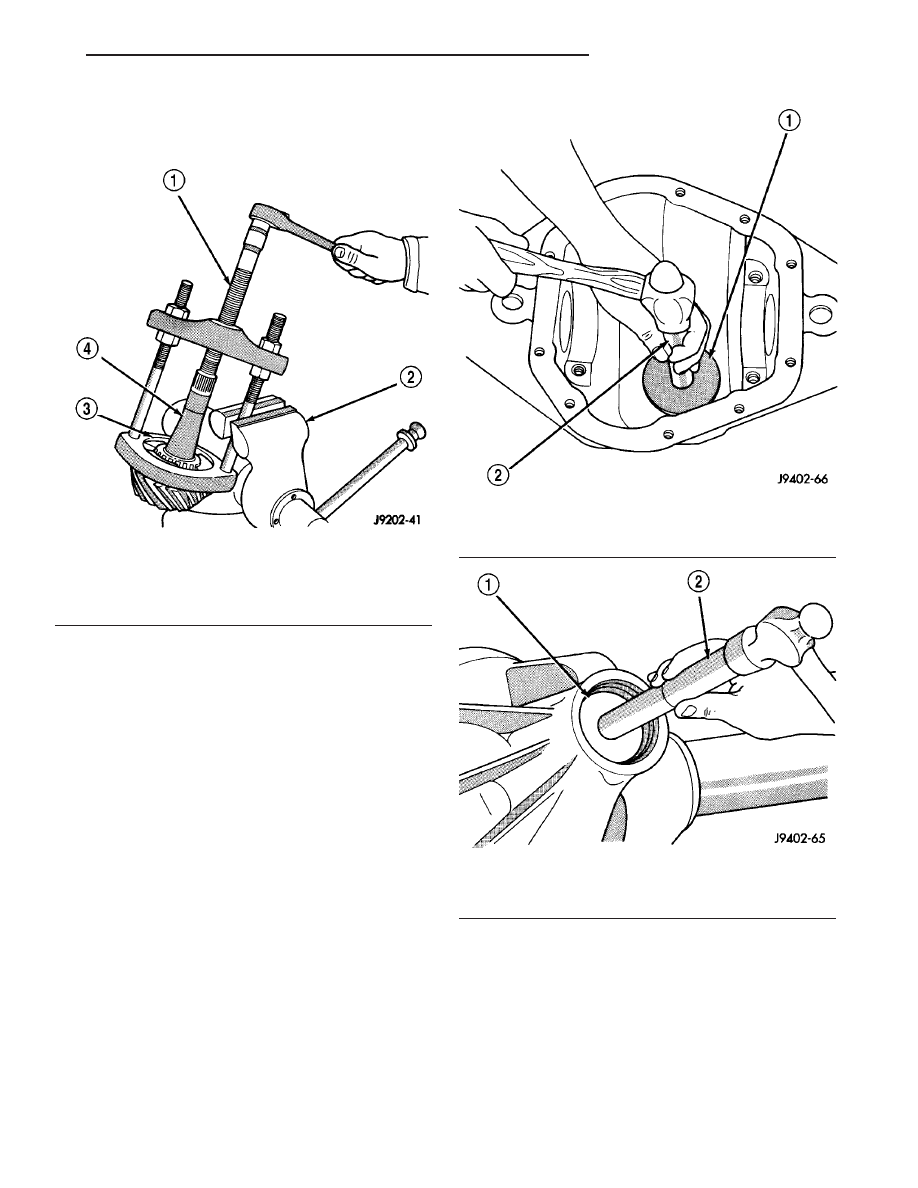

Fig. 68 REAR PINION BEARING

1 - PULLER
2 - VISE
3 - ADAPTERS
4 - DRIVE PINION GEAR SHAFT

Fig. 69 REAR PINION BEARING CUP

1 - INSTALLER
2 - HANDLE

Fig. 70 FRONT PINION BEARING CUP

1 - INSTALLER
2 - HANDLE

TJ

REAR AXLE - 194RBI

3 - 115

PINION GEAR/RING GEAR (Continued)

(5) Apply a light coating of gear lubricant on the

lip of pinion seal and install seal with an appropriate
installer (Fig. 71).

(6) Install depth shim on the pinion gear.
(7) Install rear bearing and shim on the pinion

gear with Installer W-262 and a press (Fig. 72).

(8) Install a new collapsible preload spacer on pin-

ion shaft and install pinion gear in the housing (Fig.
73).

(9) Install yoke with Installer Screw 8112, Cup

8109 and Wrench 6958 (Fig. 74).

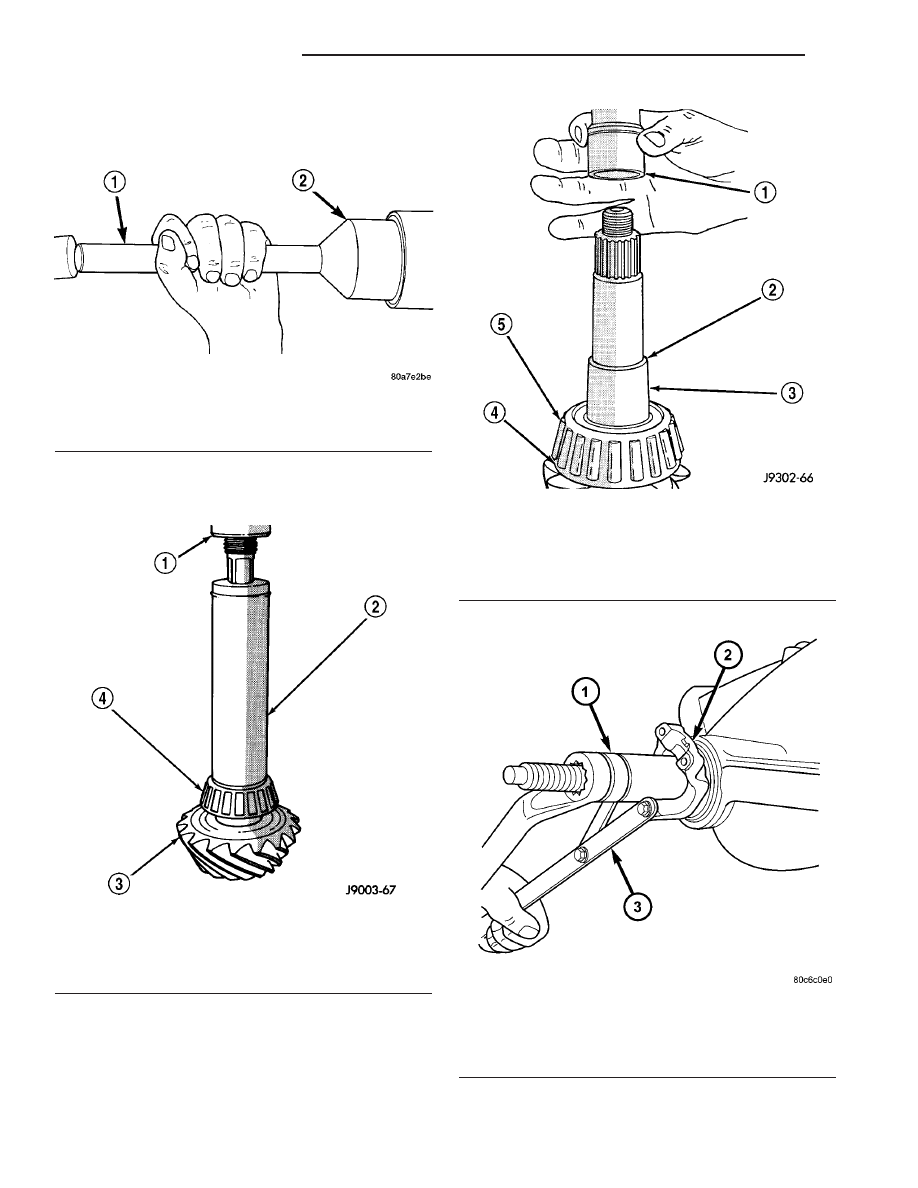

Fig. 71 PINION SEAL INSTALLER

1 - HANDLE
2 - INSTALLER

Fig. 72 REAR PINION BEARING

1 - PRESS
2 - INSTALLER
3 - DRIVE PINION GEAR
4 - REAR PINION BEARING

Fig. 73 COLLAPSIBLE SPACER

1 - COLLAPSIBLE SPACER
2 - SHOULDER
3 - PINION GEAR
4 - SHIM
5 - REAR BEARING

Fig. 74 PINION YOKE INSTALLER

1 - INSTALLER
2 - PINION YOKE
3 - SPANNER WRENCH

3 - 116

REAR AXLE - 194RBI

TJ

PINION GEAR/RING GEAR (Continued)
