C107C–BRAKE PEDAL SWITCH 1/2 STUCK

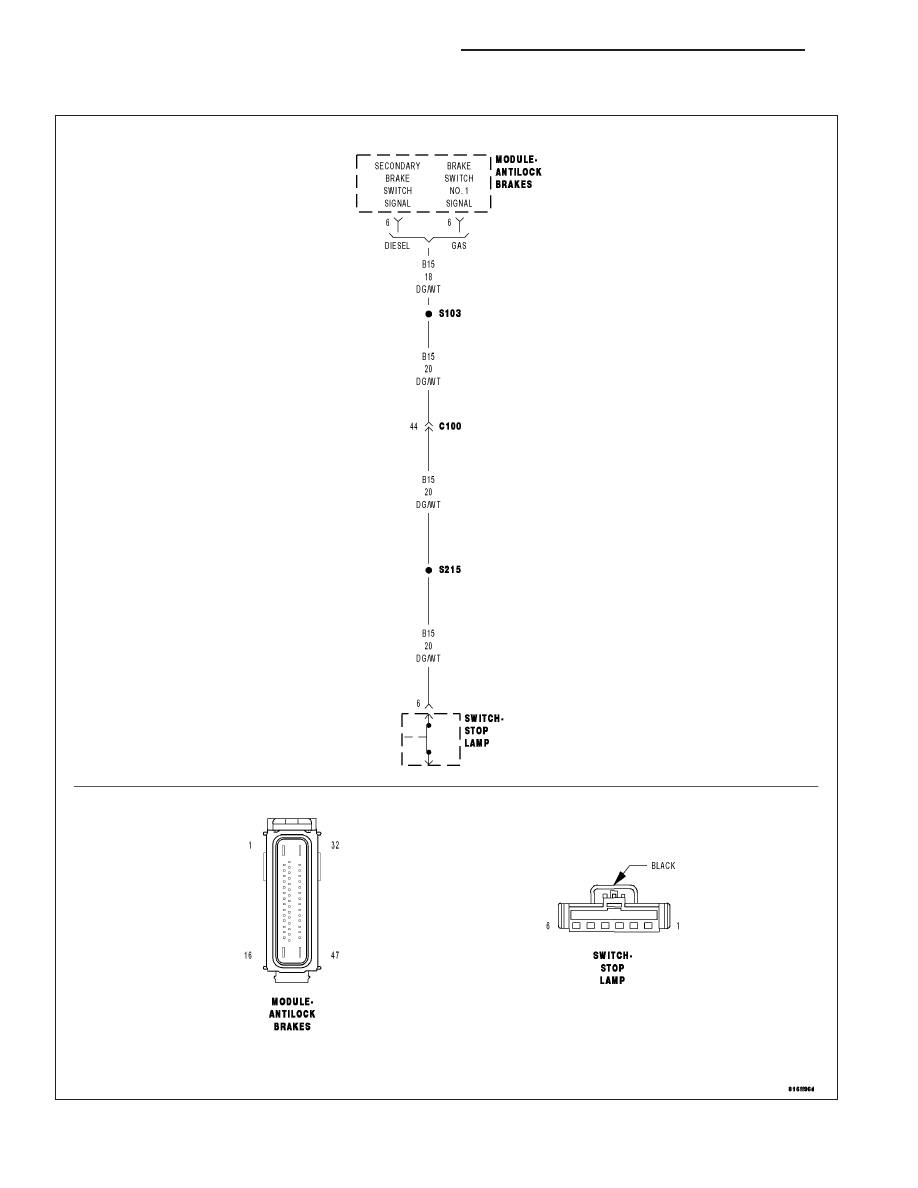

For a complete wiring diagram Refer to Section 8W.

5 - 128

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
With the ignition on, but not during first run.
Or, with low supply voltage.
Or, if a Pressure Sensor fault is active.

•

Set Condition:
If the Anti-Lock Brakes Module detects a mismatch between the Brake Test Signal (BTS) from the Pressure
Sensor and the (B15) Secondary Brake Switch Signal circuit (Diesel) or the (B15) Brake Switch No. 1 Signal
circuit (Gas).

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

STOP LAMP RELATED DTCs OR SYMPTOMS PRESENT

PRESSURE SENSOR OR VOLTAGE RELATED DTCs PRESENT

(B15) SECONDARY BRAKE SWITCH SIGNAL CIRCUIT (DIESEL) OR (B15) BRAKE SWITCH NO. 1 SIGNAL
CIRCUIT (GAS) OPEN

STOP LAMP SWITCH

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Diagnose and repair all Pressure Sensor and Voltage related DTCs and all Stop Lamp related DTCs
and symptoms before diagnosing this DTC.
Turn the ignition on.

With the scan tool, read and record ABS DTCs.

With the scan tool, read and record Environmental Data (EV Data).

With the scan tool, erase ABS DTCs.

Cycle the ignition switch.

Press and release the brake pedal several times.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Go To 2

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

INSPECT RELATED WIRING HARNESS, TERMINALS, & CONNECTORS

Turn the ignition off.

Visually inspect the related wiring harness. Look for any pinched, chafed, pierced, and partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, and corroded terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

KJ

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 129

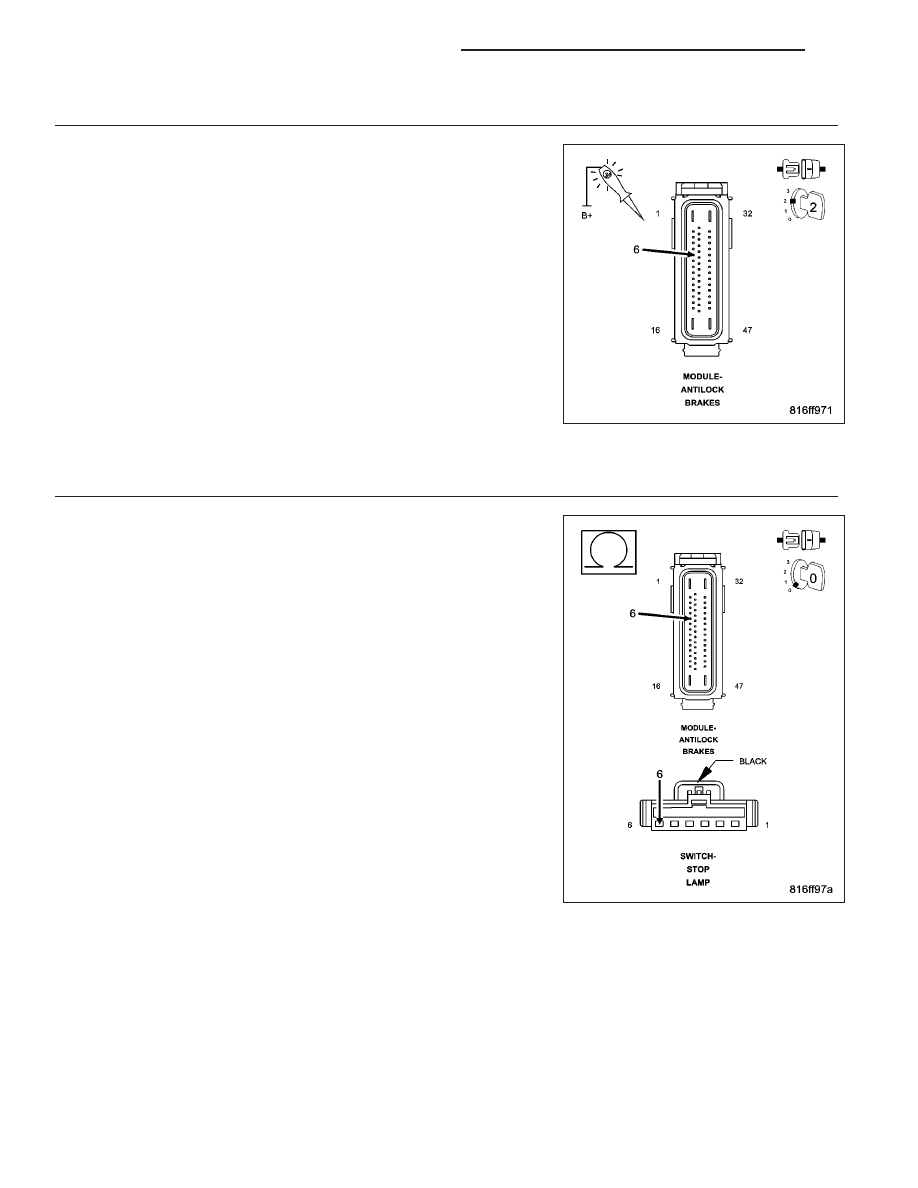

3.

CHECK (B15) SECONDARY BRAKE SWITCH SIGNAL CIRCUIT (DIESEL) OR (B15) BRAKE SWITCH NO. 1
SIGNAL CIRCUIT (GAS) FUNCTION WHILE DEPRESSING & RELEASING THE BRAKE PEDAL

Disconnect the Anti-Lock Brakes Module harness connector.

Turn the ignition on.

Using a 12-volt test light connected to 12 volts, backprobe the (B15)
Secondary Brake Switch Signal circuit (Diesel) or the (B15) Brake
Switch No. 1 Signal circuit (Gas) in the Anti-Lock Brakes Module har-
ness connector.

Depress and release the brake pedal.

Does the test light illumination toggle from off to on?

Yes

>> Replace the Anti-lock Bakes Module in accordance with the

Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 4

4.

CHECK (B15) SECONDARY BRAKE SWITCH SIGNAL CIRCUIT (DIESEL) OR (B15) BRAKE SWITCH NO. 1
SIGNAL CIRCUIT (GAS) FOR AN OPEN

Turn the ignition off.

Disconnect the Stop Lamp Switch harness connector.

Measure the resistance of the (B15) Secondary Brake Switch Signal cir-
cuit (Diesel) or the (B15) Brake Switch No. 1 Signal circuit (Gas)
between the Anti-Lock Brakes Module harness connector and the Stop
Lamp Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Stop Lamp Switch in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Repair the (B15) Secondary Brake Switch Signal circuit

(Diesel) or the (B15) Brake Switch No. 1 Signal circuit (Gas)
for an open.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

5 - 130

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

C107D–BRAKE PEDAL SWITCH 1/2 CORRELATION

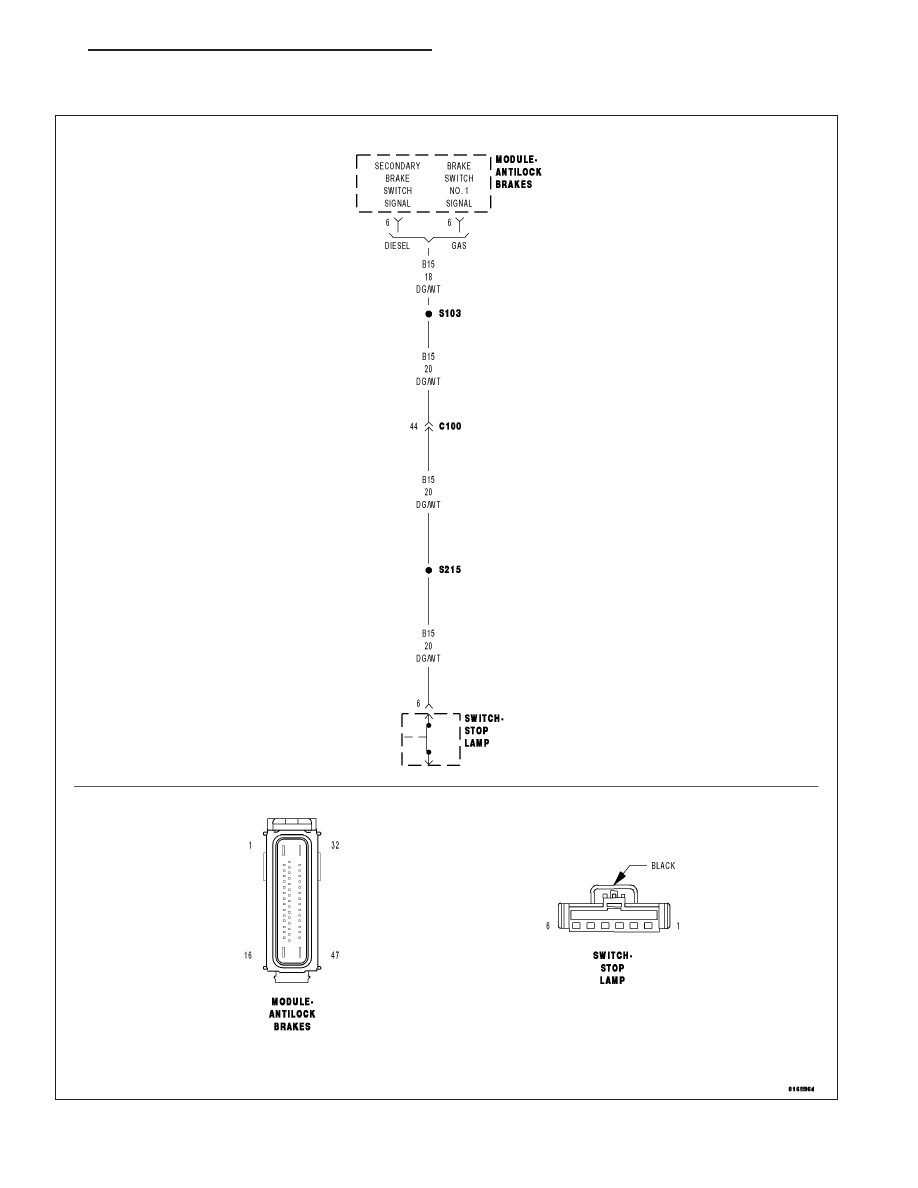

For a complete wiring diagram Refer to Section 8W.

KJ

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 131
