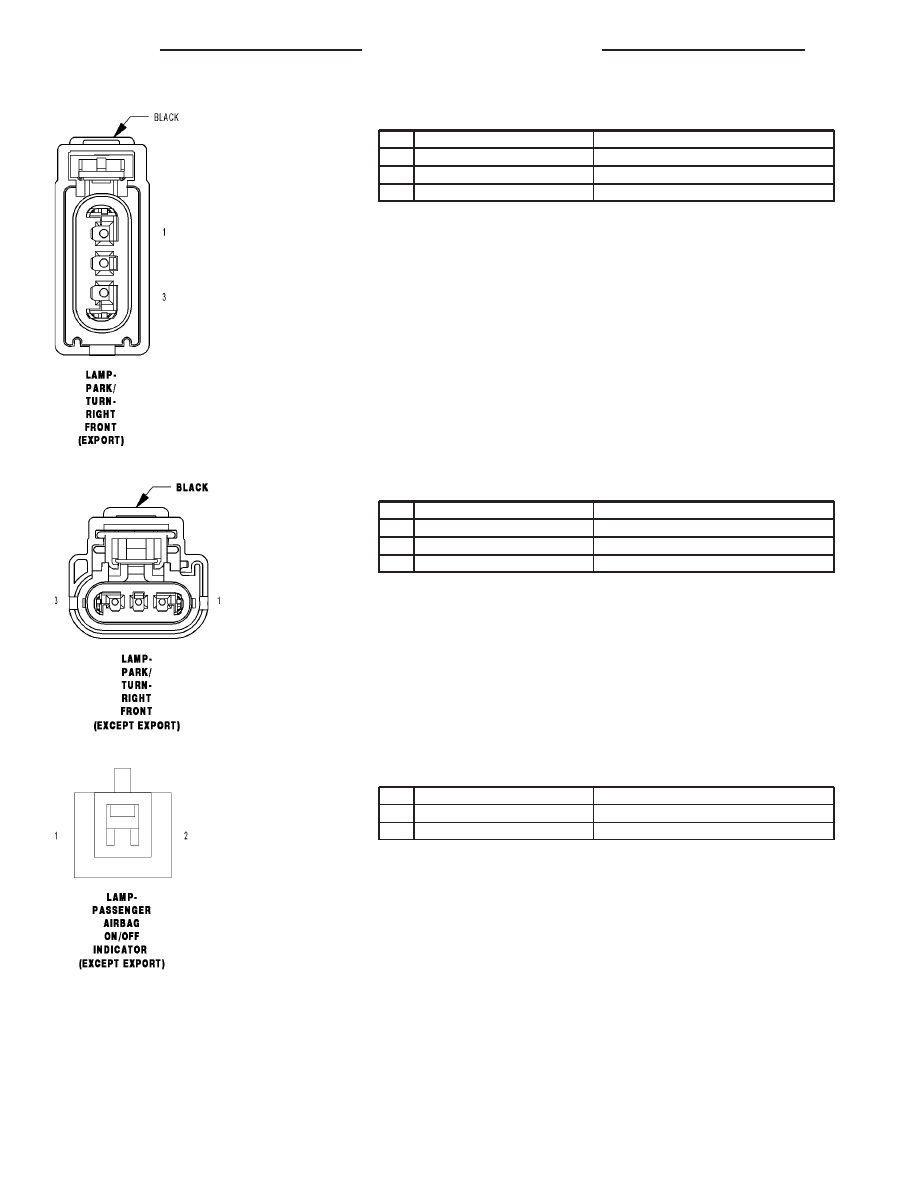

LAMP-PARK/TURN-RIGHT FRONT (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18WT/OR

RIGHT TURN SIGNAL

2

-

-

3

Z932 16BK

GROUND

LAMP-PARK/TURN-RIGHT FRONT (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18WT/OR

RIGHT TURN SIGNAL

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

3

Z932 16BK

GROUND

LAMP-PASSENGER AIRBAG ON/OFF INDICATOR (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

R166 20LG/TN

PASSENGER AIRBAG INDICATOR DRIVER

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

KJ

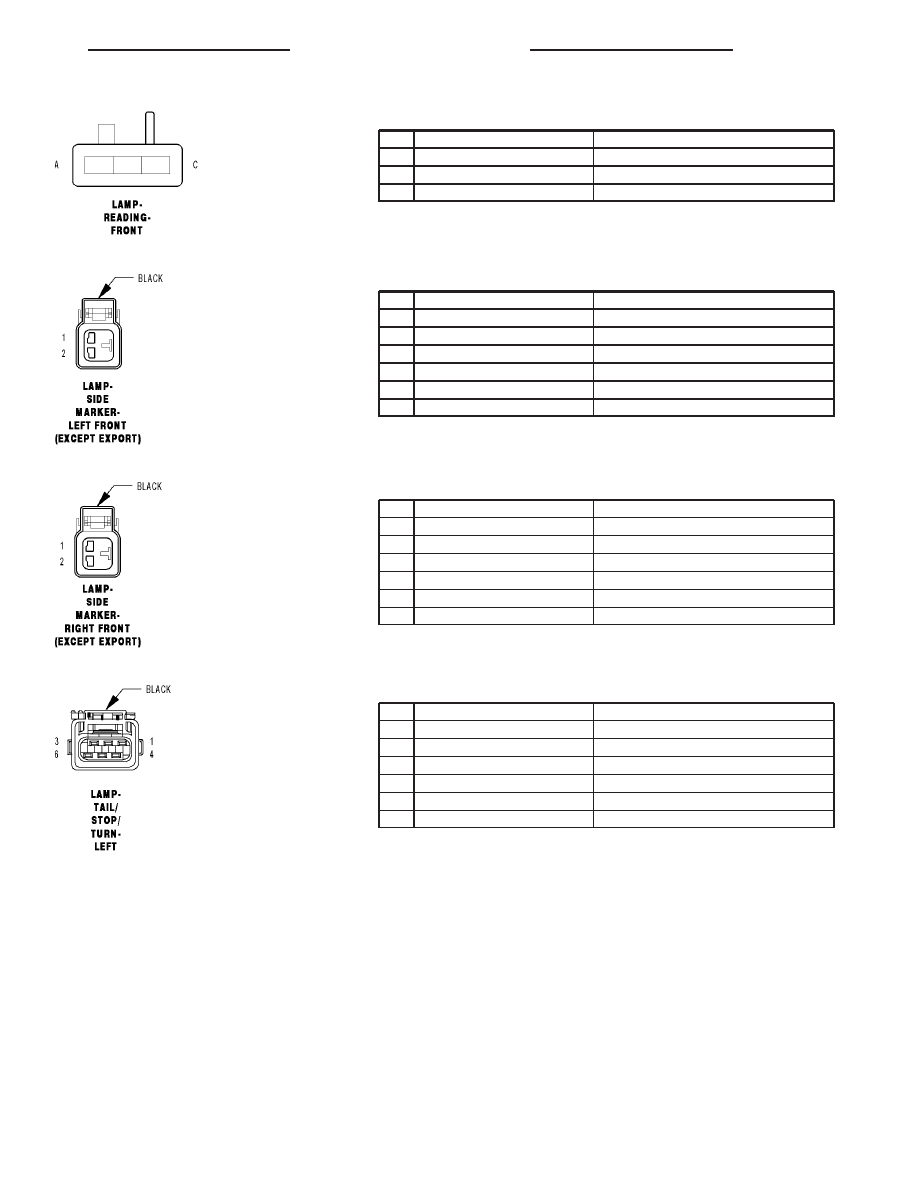

LAMP-READING-FRONT - 3 WAY

CAV

CIRCUIT

FUNCTION

A

M20 20YL/LB

COURTESY LAMP LOAD SHED

B

A908 20RD

FUSED B(+)

C

Z327 20BK/WT

GROUND

LAMP-SIDE MARKER-LEFT FRONT (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

1

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

1

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

2

L63 18WT/DG

LEFT TURN SIGNAL

2

L63 18WT/DG

LEFT TURN SIGNAL

2

L63 18WT/DG

LEFT TURN SIGNAL

LAMP-SIDE MARKER-RIGHT FRONT (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

1

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

1

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

2

L62 18WT/OR

RIGHT TURN SIGNAL

2

L62 18WT/OR

RIGHT TURN SIGNAL

2

L62 18WT/OR

RIGHT TURN SIGNAL

LAMP-TAIL STOP TURN-LEFT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L90 16WT/OR (EXPORT)

REAR FOG LAMP RELAY OUTPUT

2

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

4

L10 20WT/GY

BACK-UP LAMP FEED

5

Z934 16BK

GROUND

6

L63 18WT/DG

LEFT TURN SIGNAL

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

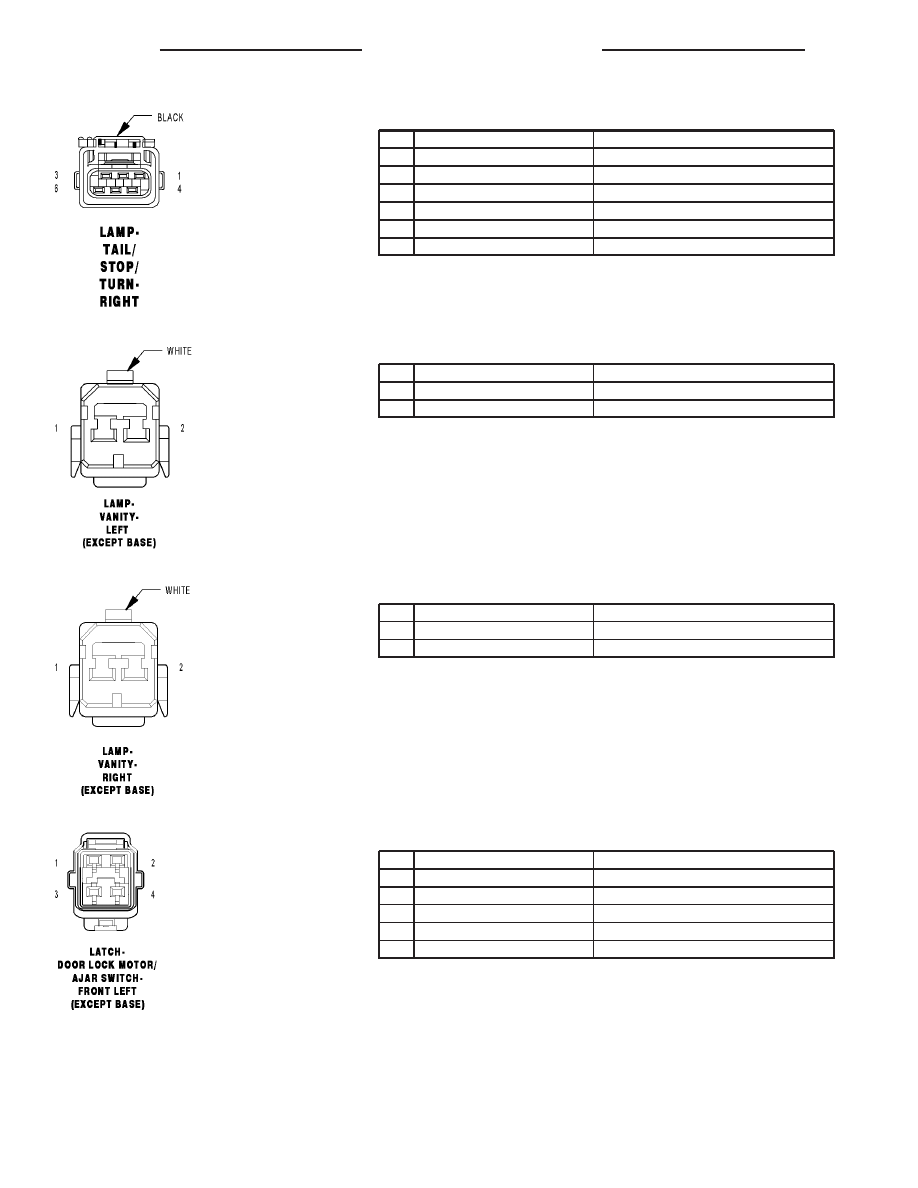

LAMP-TAIL STOP TURN-RIGHT - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L90 16WT/OR (EXPORT)

REAR FOG LAMP RELAY OUTPUT

2

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

4

L10 20WT/GY

BACK-UP LAMP FEED

5

Z934 16BK

GROUND

6

L62 18WT/OR

RIGHT TURN SIGNAL

LAMP-VANITY-LEFT (EXCEPT BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A908 20RD

FUSED B(+)

2

M20 20YL/LB

COURTESY LAMP LOAD SHED

LAMP-VANITY-RIGHT (EXCEPT BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A908 18RD

FUSED B(+)

2

M20 20YL/LB

COURTESY LAMP LOAD SHED

LATCH-DOOR LOCK MOTOR/AJAR SWITCH-FRONT LEFT (EXCEPT BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z999 20BK

GROUND

3

P34 16TN/LB (LHD)

DRIVER DOOR UNLOCK RELAY OUTPUT

3

P35 16TN/YL (RHD)

UNLOCK RELAY OUTPUT

4

P33 16TN/DB

LOCK RELAY OUTPUT

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

KJ

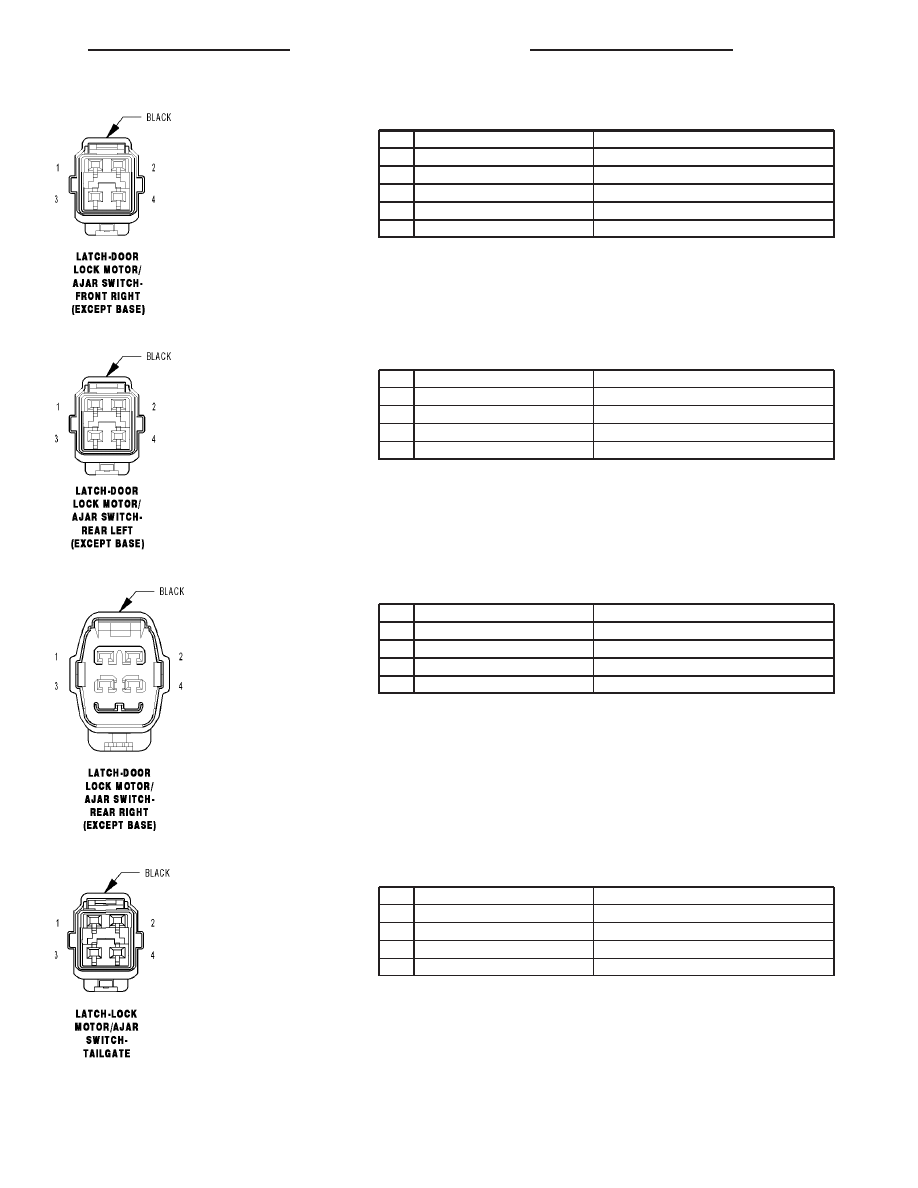

LATCH-DOOR LOCK MOTOR/AJAR SWITCH-FRONT RIGHT (EXCEPT BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

Z998 20BK

GROUND

3

P35 16TN/YL (LHD)

UNLOCK RELAY OUTPUT

3

P34 16TN/LB (RHD)

DRIVER DOOR UNLOCK RELAY OUTPUT

4

P33 16TN/DB

LOCK RELAY OUTPUT

LATCH-DOOR LOCK MOTOR/AJAR SWITCH-REAR LEFT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TVT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z999 20BK

GROUND

3

P35 16TN/YL

UNLOCK RELAY OUTPUT

4

P33 16TN/DB

LOCK RELAY OUTPUT

LATCH-DOOR LOCK MOTOR/AJAR SWITCH-REAR RIGHT (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z998 20BK

GROUND

3

P35 16TN/YL

UNLOCK RELAY OUTPUT

4

P33 16TN/DB

LOCK RELAY OUTPUT

LATCH-LOCK MOTOR/AJAR SWITCH-TAILGATE - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/OR

TAILGATE AJAR SWITCH SENSE

2

G910 20VT/BR

TAILGATE SWITCH GROUND

3

P31 20TN/YL

TAILGATE UNLOCK DRIVER

4

P30 20TN/DG

TAILGATE LOCK DRIVER
