ILLUMINATION LAMP

REMOVAL

BULB - CMTC CONTROL

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

NOTE: The Compass Mini-Trip Computer (CMTC) in the overhead console includes either two or three
incandescent illumination bulb and bulb holder units. Three bulbs are used only on vehicles that also fea-
ture the optional Universal Garage Door Opener (UGDO).

1. Disconnect and isolate the battery negative cable.

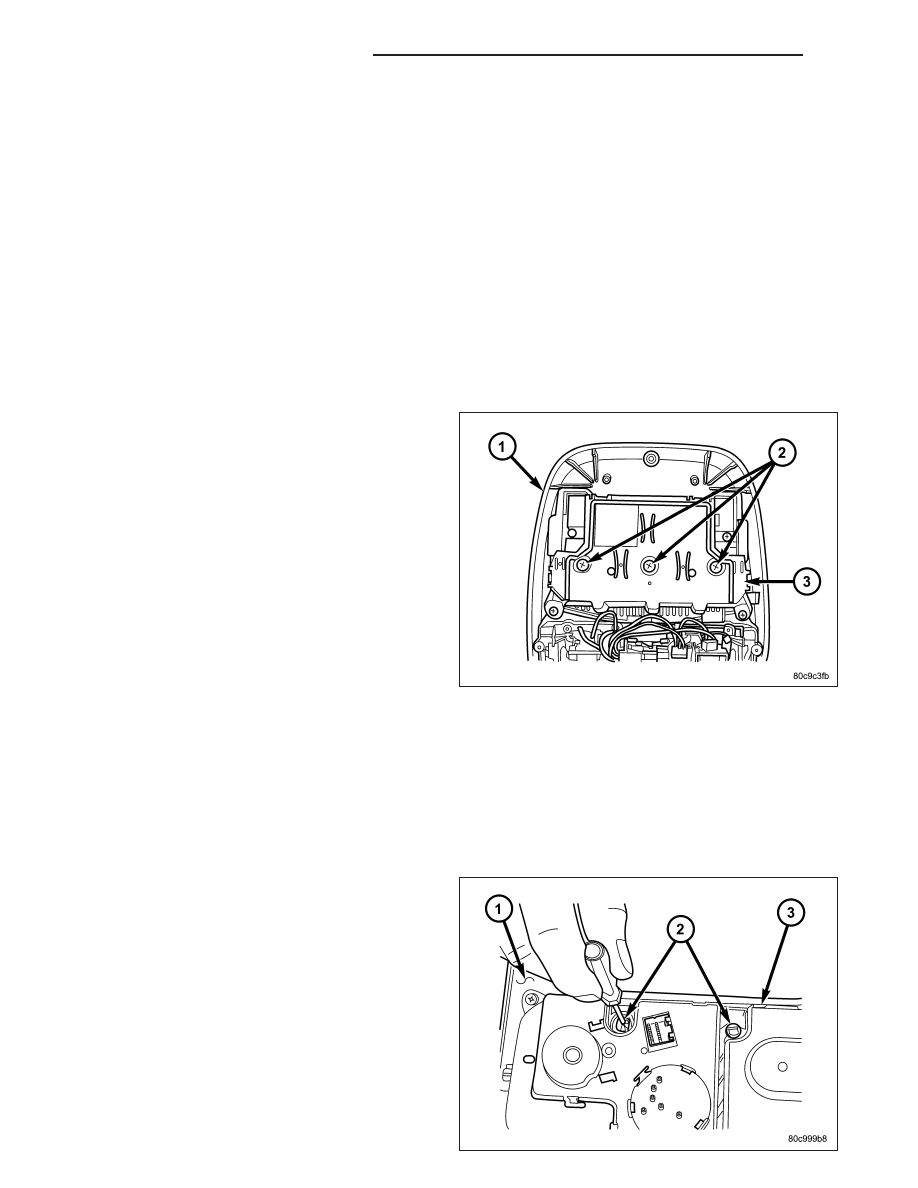

2. Remove the overhead console (1) from the head-

liner. (Refer to 8 - ELECTRICAL/OVERHEAD
CONSOLE - REMOVAL).

3. Use a small thin-bladed screwdriver to rotate the

bulb holder (2) counterclockwise about 30 degrees
to unlock it from the keyed opening in the Com-
pass Mini-Trip Computer (CMTC) unit (3) circuit
board.

4. Pull the bulb holder and bulb straight out of the cir-

cuit board.

BULB - A/C-HEAT CONTROL

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

1. Disconnect and isolate the battery negative cable.

2. Remove the center bezel (1) from the instrument

panel. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT

PANEL

CENTER

BEZEL

-

REMOVAL).

3. Use a small thin-bladed screwdriver to rotate the

bulb holder (2) counterclockwise about 30 degrees
to unlock it from the keyed opening on the A/C-
heater control (3) circuit board.

4. Pull the bulb holder and bulb straight out of the cir-

cuit board.

8L - 190

LAMPS/LIGHTING - INTERIOR

KJ

BULB - TRANSMISSION RANGE INDICATOR

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

1. Disconnect and isolate the battery negative cable.

2. Remove the center console from the floor panel

transmission tunnel. (Refer to 23 - BODY/INTERI-
OR/FLOOR CONSOLE - REMOVAL).

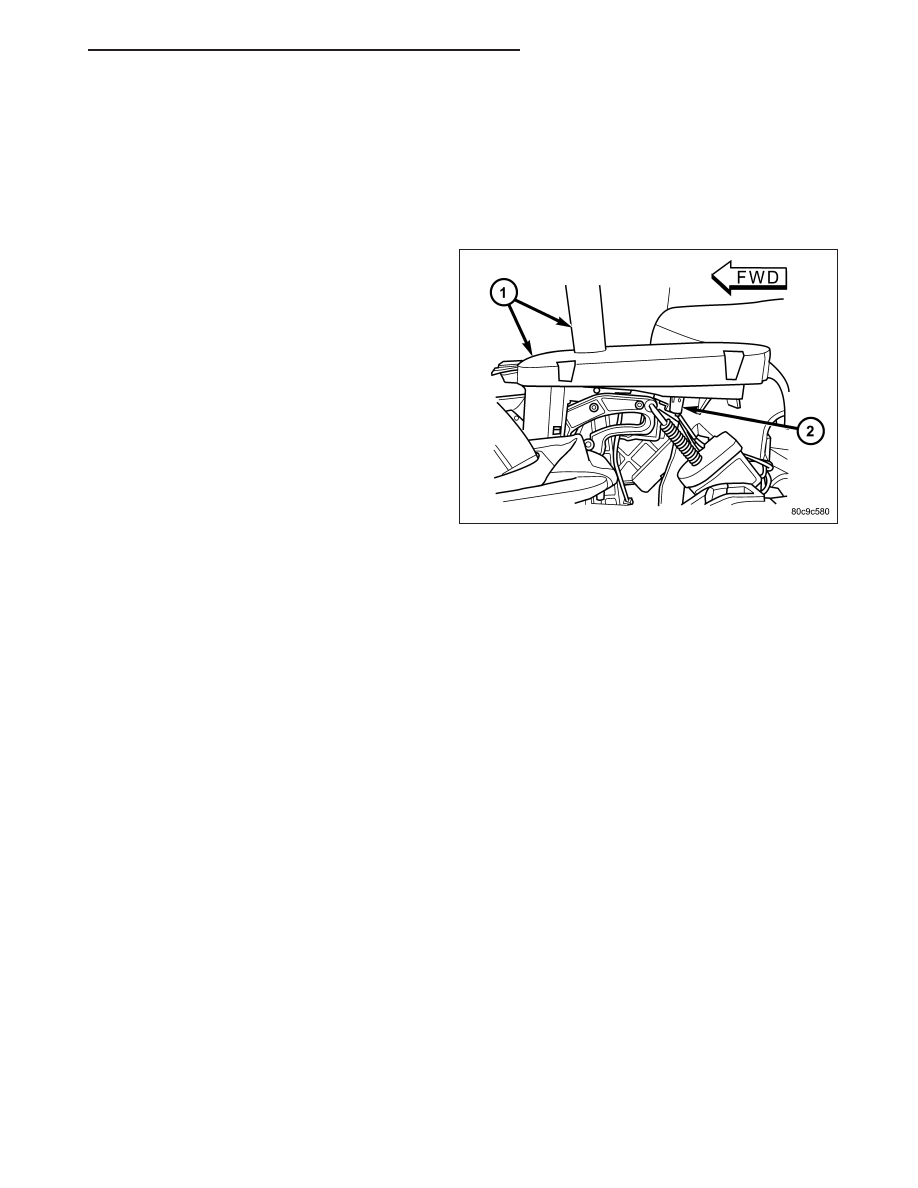

3. From the left side of the vehicle, reach between the

transmission range indicator (1) and the floor panel
transmission tunnel to access the illumination lamp
socket (2).

4. Rotate

the

socket

counterclockwise

about

30

degrees to unlock it from the bottom of the range
indicator.

5. Pull the socket and bulb straight out of the keyed

opening in the range indicator.

6. Pull the bulb straight out of the socket.

INSTALLATION

BULB - CMTC CONTROL

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

NOTE: The Compass Mini-Trip Computer (CMTC) in the overhead console includes either two or three
incandescent illumination bulb and bulb holder units. Three bulbs are used only on vehicles that also fea-
ture the optional Universal Garage Door Opener (UGDO).

KJ

LAMPS/LIGHTING - INTERIOR

8L - 191

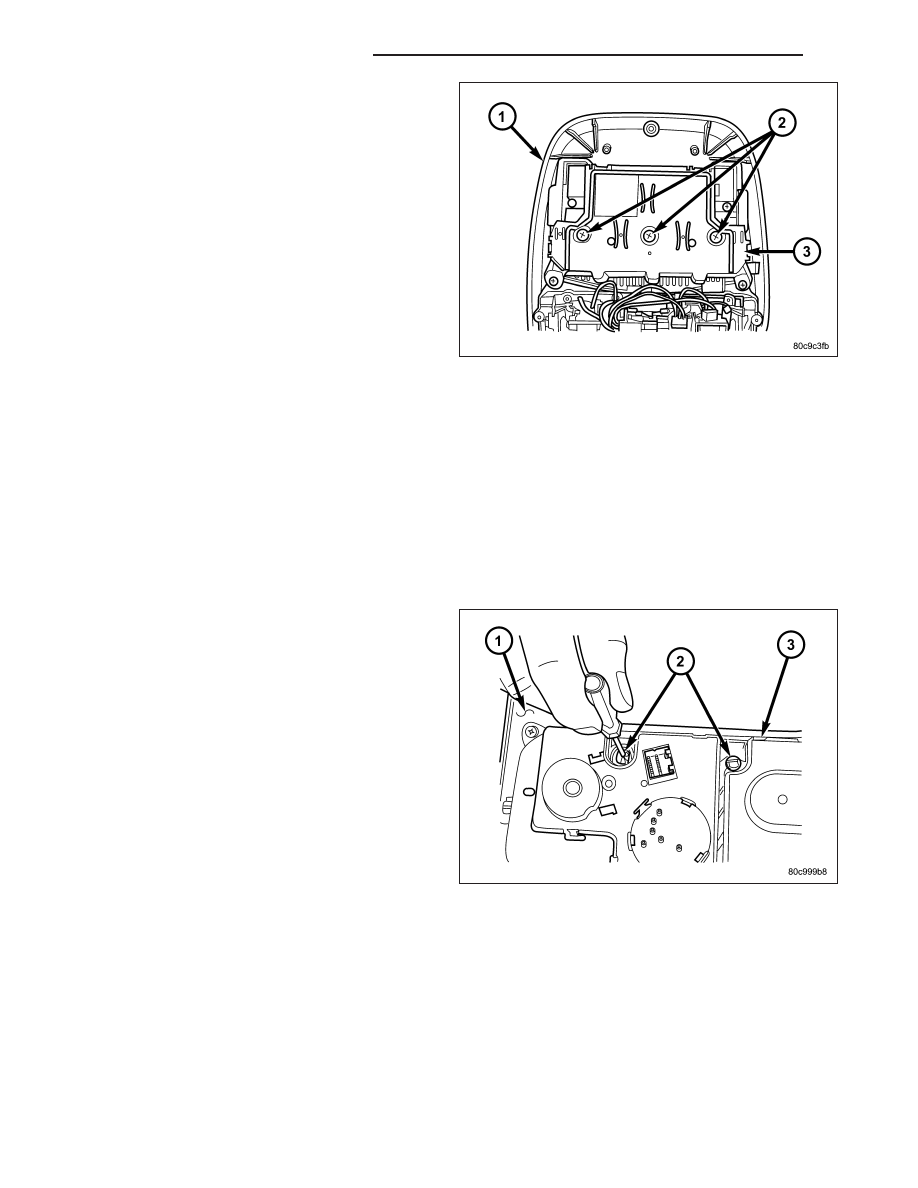

1. Align the bulb holder and bulb (2) with the keyed

opening in the circuit board of the Compass Mini-
Trip Computer (CMTC) (3).

2. Insert the bulb holder and bulb straight into the cir-

cuit board until the bulb holder is firmly seated.

3. Using a small thin-bladed screwdriver, rotate the

bulb holder clockwise about 30 degrees on the cir-
cuit board to lock it into place.

4. Reinstall the overhead console (1) onto the head-

liner. (Refer to 8 - ELECTRICAL/OVERHEAD
CONSOLE - INSTALLATION).

5. Reconnect the battery negative cable.

BULB - A/C-HEAT CONTROL

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

1. Align the bulb holder and bulb (2) with the keyed

opening in the circuit board of the heater-A/C con-
trol (3).

2. Insert the bulb holder and bulb straight into the cir-

cuit board until the bulb holder is firmly seated.

3. Using a small thin-bladed screwdriver, rotate the

bulb holder clockwise about 30 degrees on the cir-
cuit board to lock it into place.

4. Reinstall the center bezel (1) onto the instrument

panel. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL CENTER BEZEL - INSTAL-
LATION).

5. Reconnect the battery negative cable.

BULB - TRANSMISSION RANGE INDICATOR

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

8L - 192

LAMPS/LIGHTING - INTERIOR

KJ

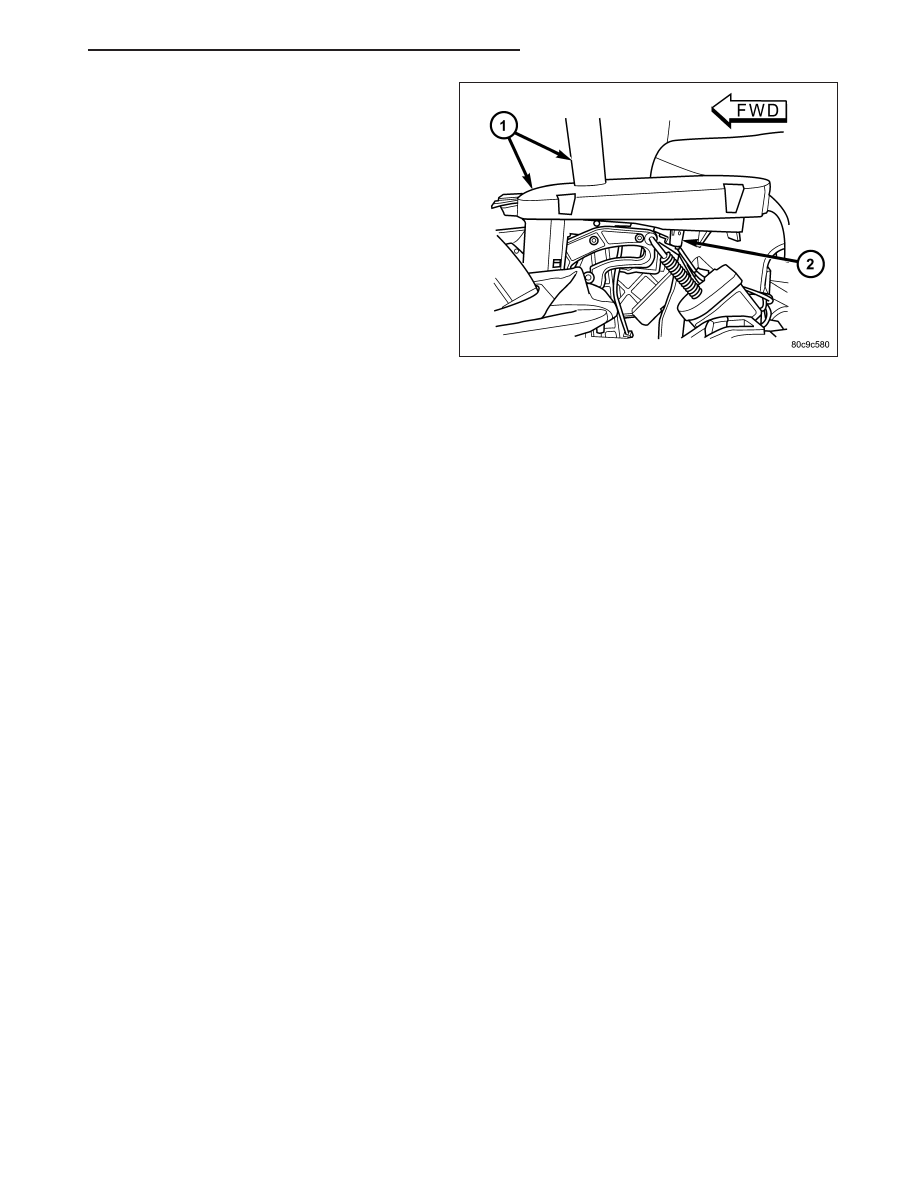

1. Align the base of the bulb with the transmission

range indicator illumination lamp socket (2).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the lamp socket and bulb with the keyed

opening on the bottom of the indicator (1).

4. Insert the socket and bulb straight into the bottom

of the indicator until the socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place.

6. Reinstall the center console onto the floor panel

transmission tunnel. (Refer to 23 - BODY/INTERI-
OR/FLOOR CONSOLE - INSTALLATION).

7. Reconnect the battery negative cable.
