FRONT WHEELHOUSE SPLASH SHIELD

REMOVAL

1. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

2. Turn wheel as necessary to gain access to fasten-

ers.

3. Remove the four rivets connecting the flare to the

splash shield

4. Remove the rivet connecting the splash shield to

the side sill molding.

5. Remove the three screw/rivets connecting the

splash shield to the fascia.

6. Remove the four push pin fasteners and remove

the splash shield.

INSTALLATION

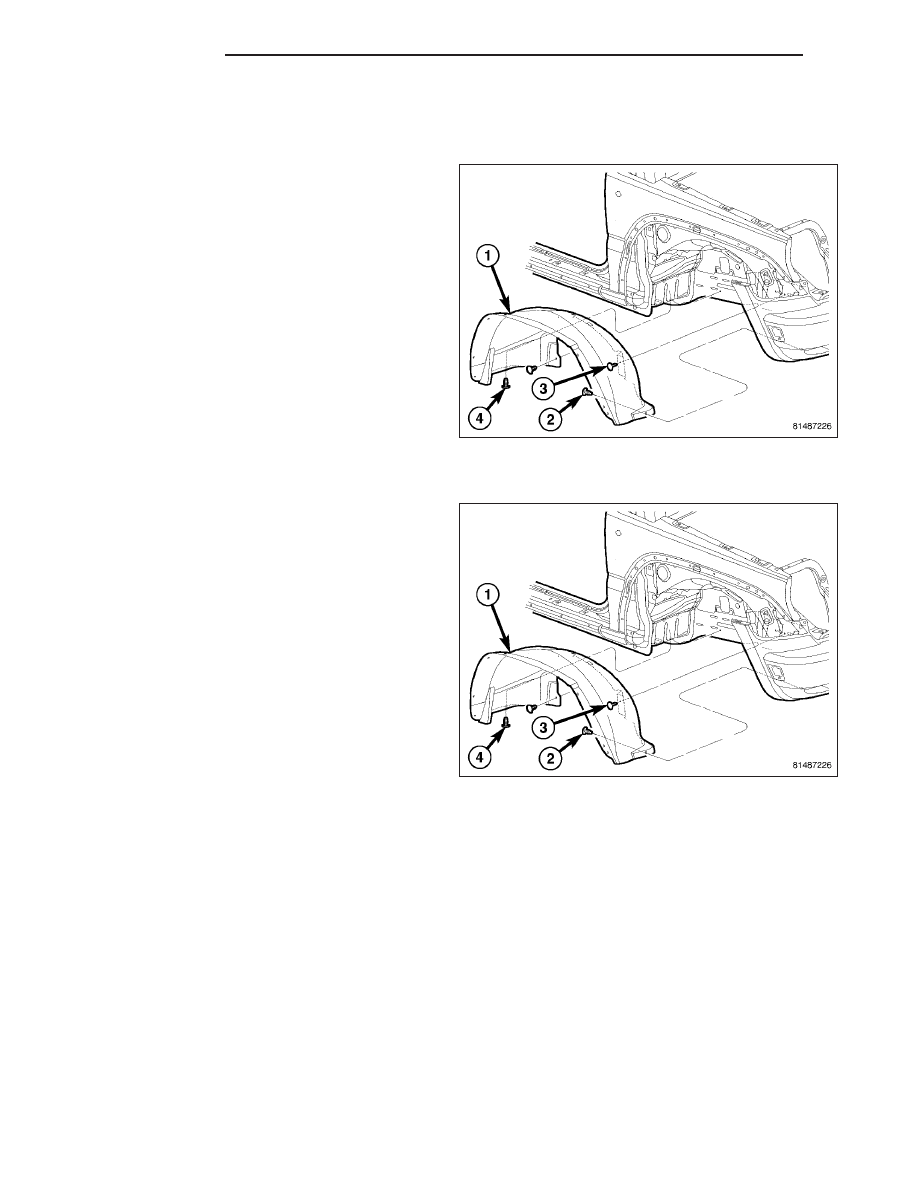

1. Install the splash shield (1) and position above the

wheel opening flare molding.

2. Install the four push pin fasteners (2 - 4).

3. Install the three screw/rivets connecting the splash

shield to the fascia.

4. Install the four rivets connecting the flare to the

splash shield

5. Install the rivet connecting the splash shield to the

side sill molding.

23 - 136

EXTERIOR

KJ

LUGGAGE RACK

REMOVAL

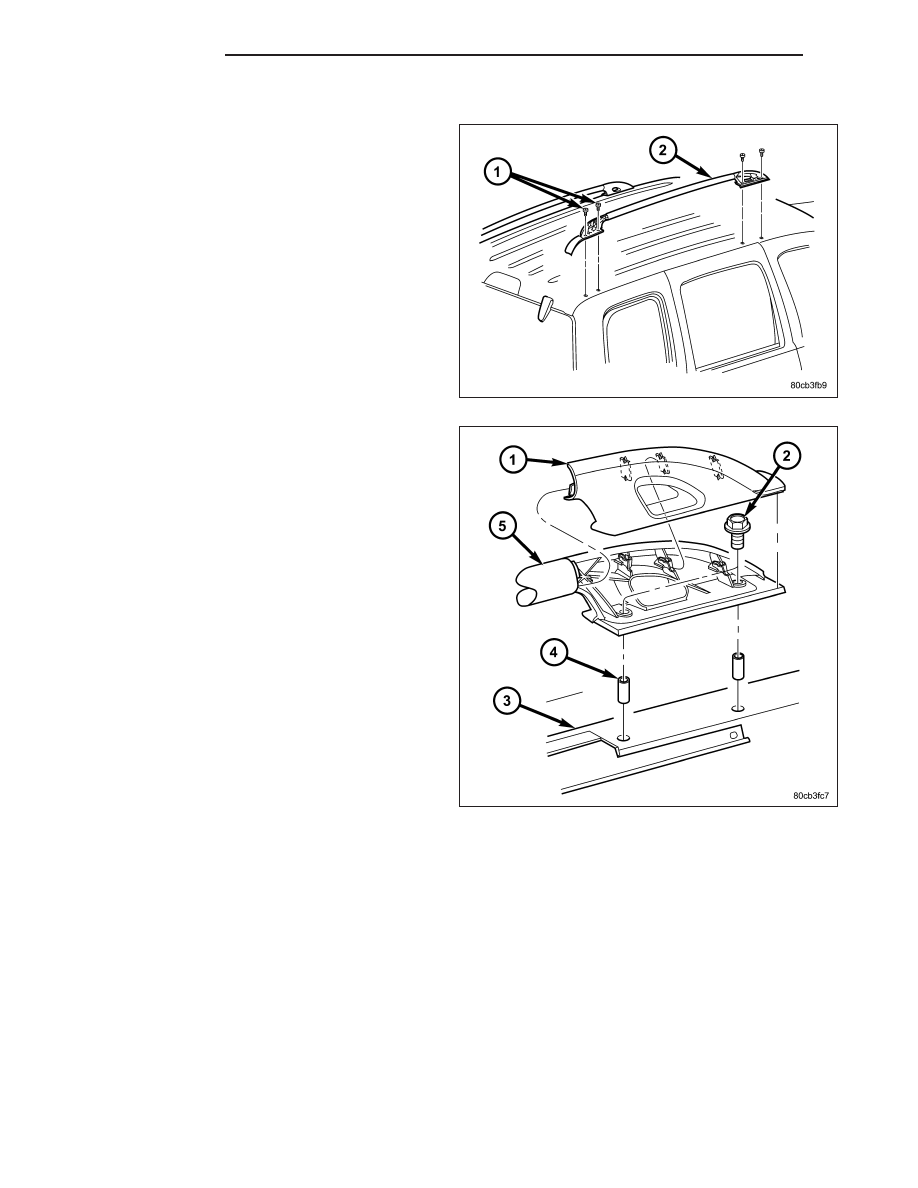

1. Using a trim stick C-4755 or equivalent, remove the

roof rack covers.

2. Remove the bolts and remove the roof rack.

KJ

EXTERIOR

23 - 137

INSTALLATION

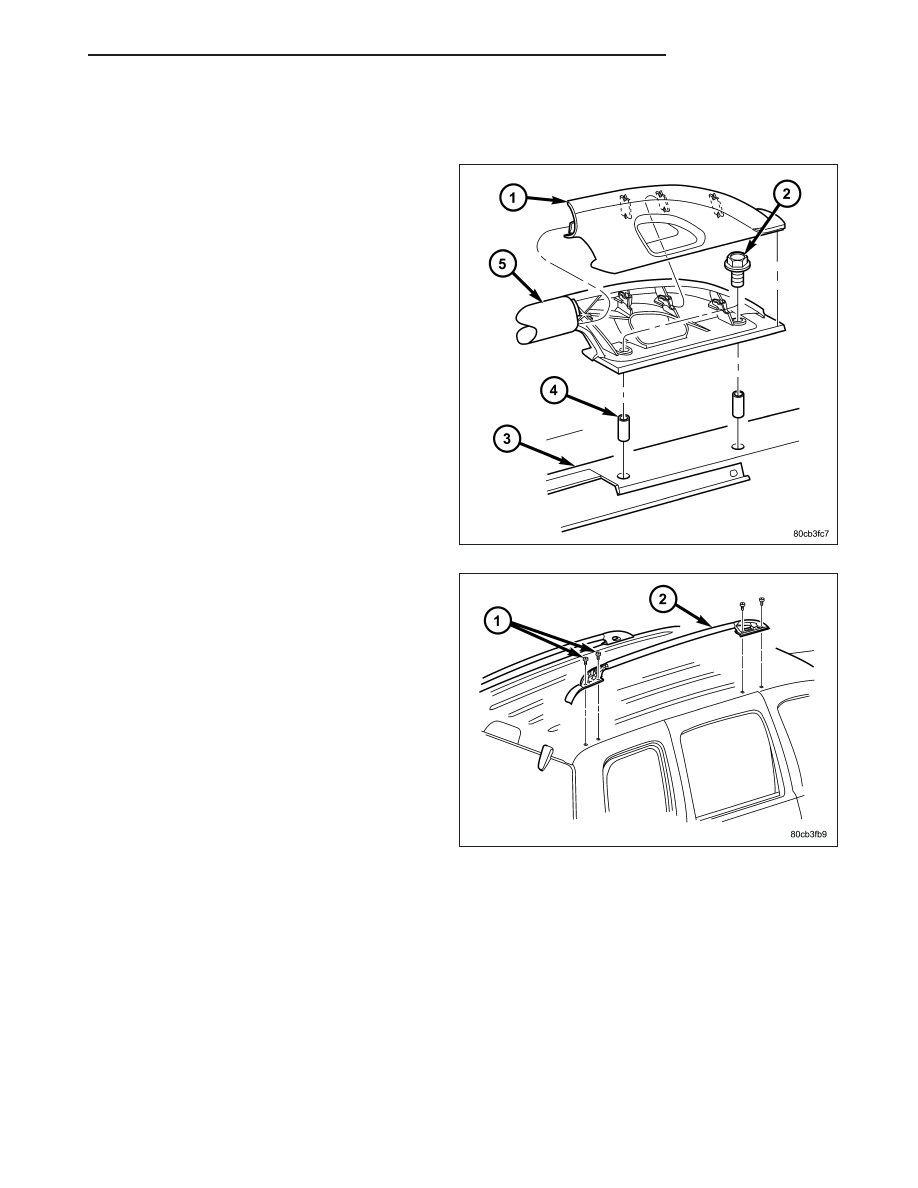

1. Install the roof rack (2) and install the bolts (1).

2. Tighten the bolts to 8 N·m (75 in. lbs.).

3. Snap on the roof rack covers (1).

23 - 138

EXTERIOR

KJ

REAR WHEELHOUSE SPLASH SHIELD

REMOVAL

1. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

2. Remove the wheel.

3. Remove the two rivets connecting the shield to the

side sill molding.

4. Remove the four rivets connecting the flare mold-

ing to the shield.

5. Remove the two push pin fasteners (2) and remove

the shield (1).

INSTALLATION

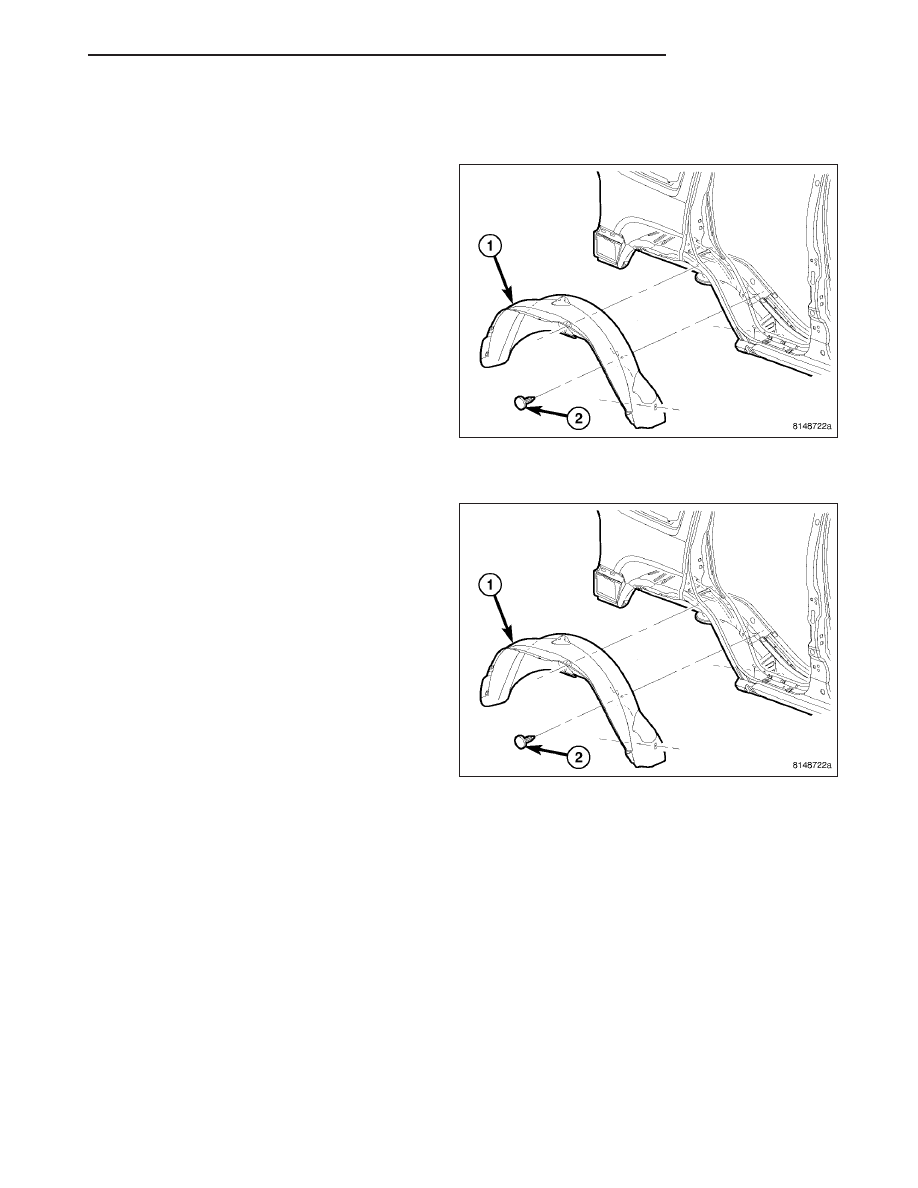

1. Install the splash shield (1) and install the three

push pin fasteners (2).

2. Position the rear flare molding and seat the clips

attaching it to the body and the rear fascia. (Refer
to

23

-

BODY/EXTERIOR/WHEEL

OPENING

FLARE MOLDING - INSTALLATION)

3. Install five new rivets attaching the flare to the

splash shield.

4. Install the wheel. (Refer to 22 - TIRES/WHEELS/

WHEELS - STANDARD PROCEDURE - WHEEL
MOUNTING)

KJ

EXTERIOR
