5. Secure the glass in the up position using a wood

wedge, tape or equivalent.

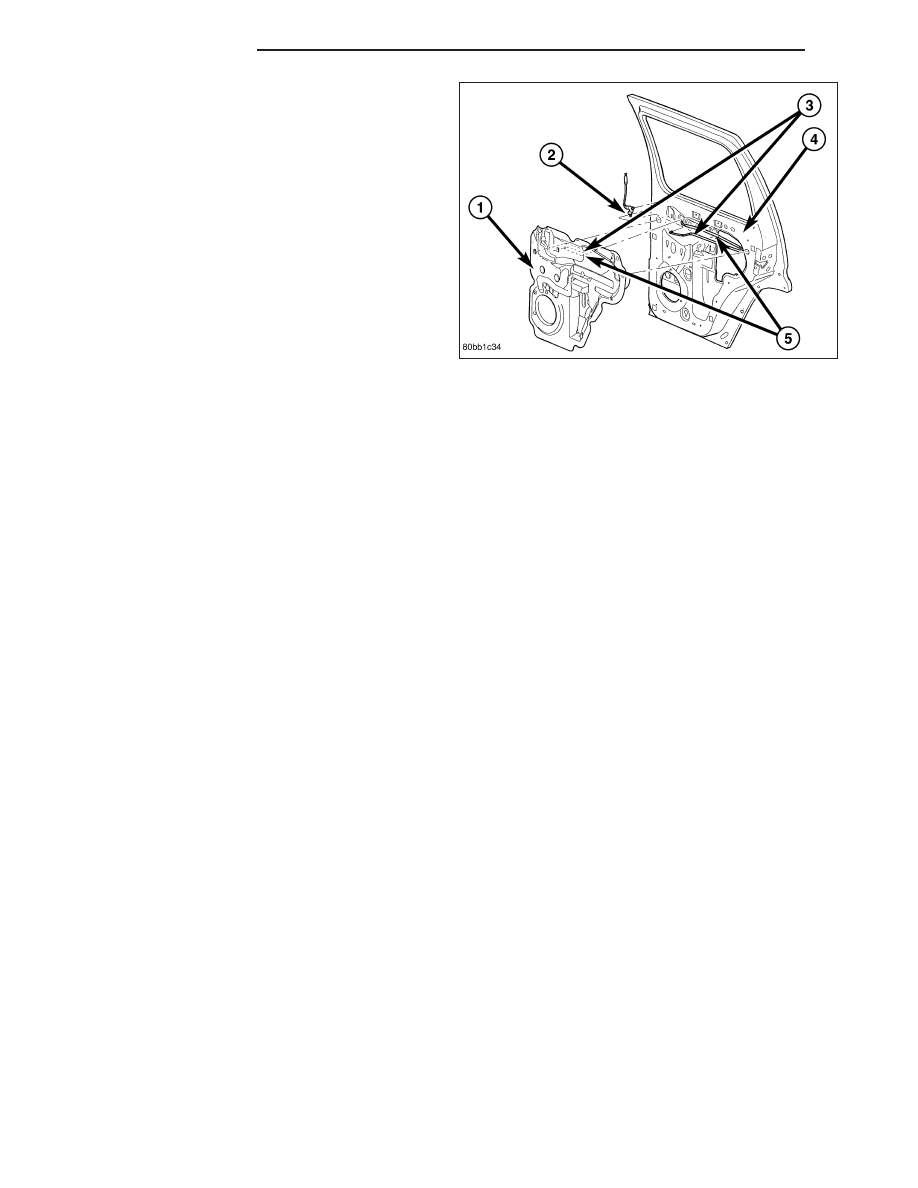

6. Remove the bolts. (2, 3 and 5)

7. Disconnect the runout tube clip (4) and remove the

regulator.

8. Disconnect the electrical connector.

INSTALLATION

1. Connect the electrical connector.

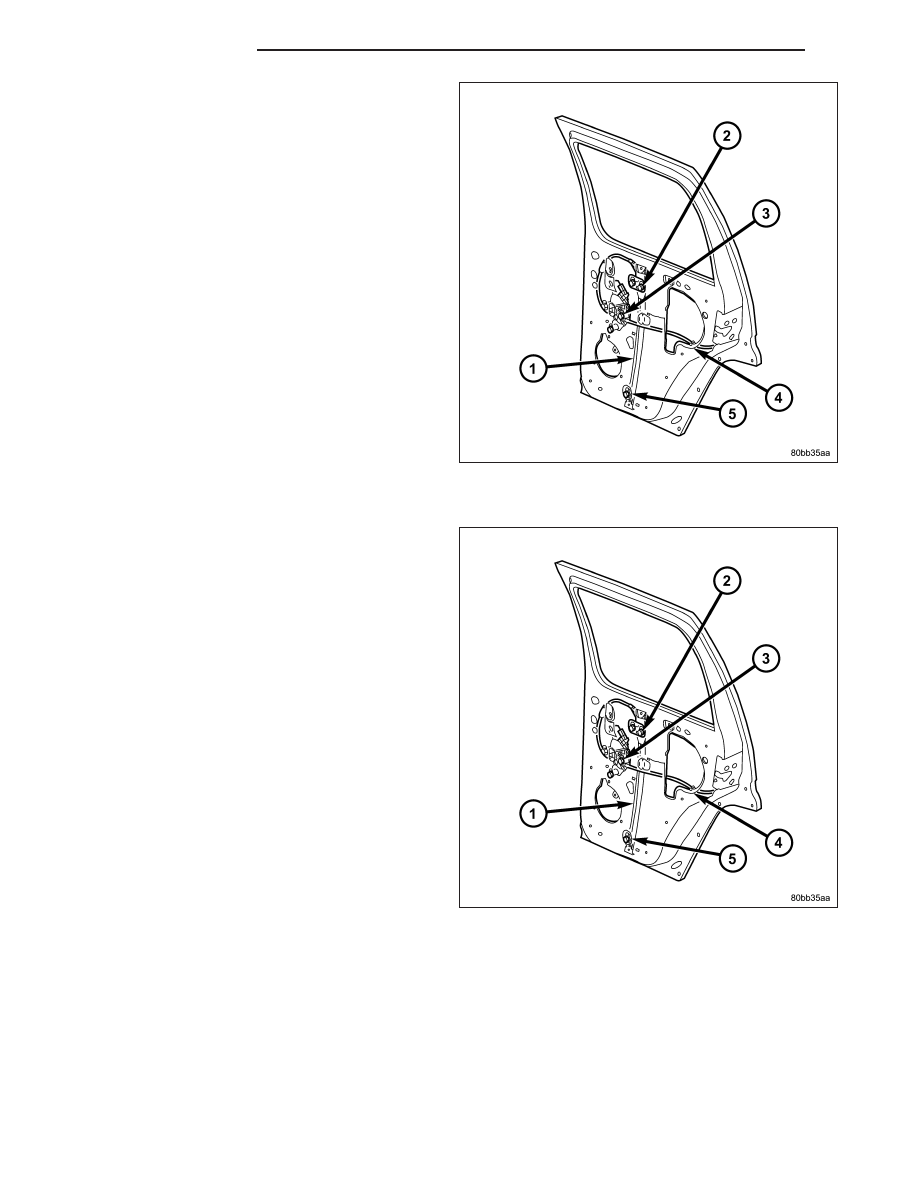

2. Loosely install the bolts onto the regulator assem-

bly. (2, 3 and 5)

3. Install the regulator assembly (1).

23 - 92

DOORS - REAR

KJ

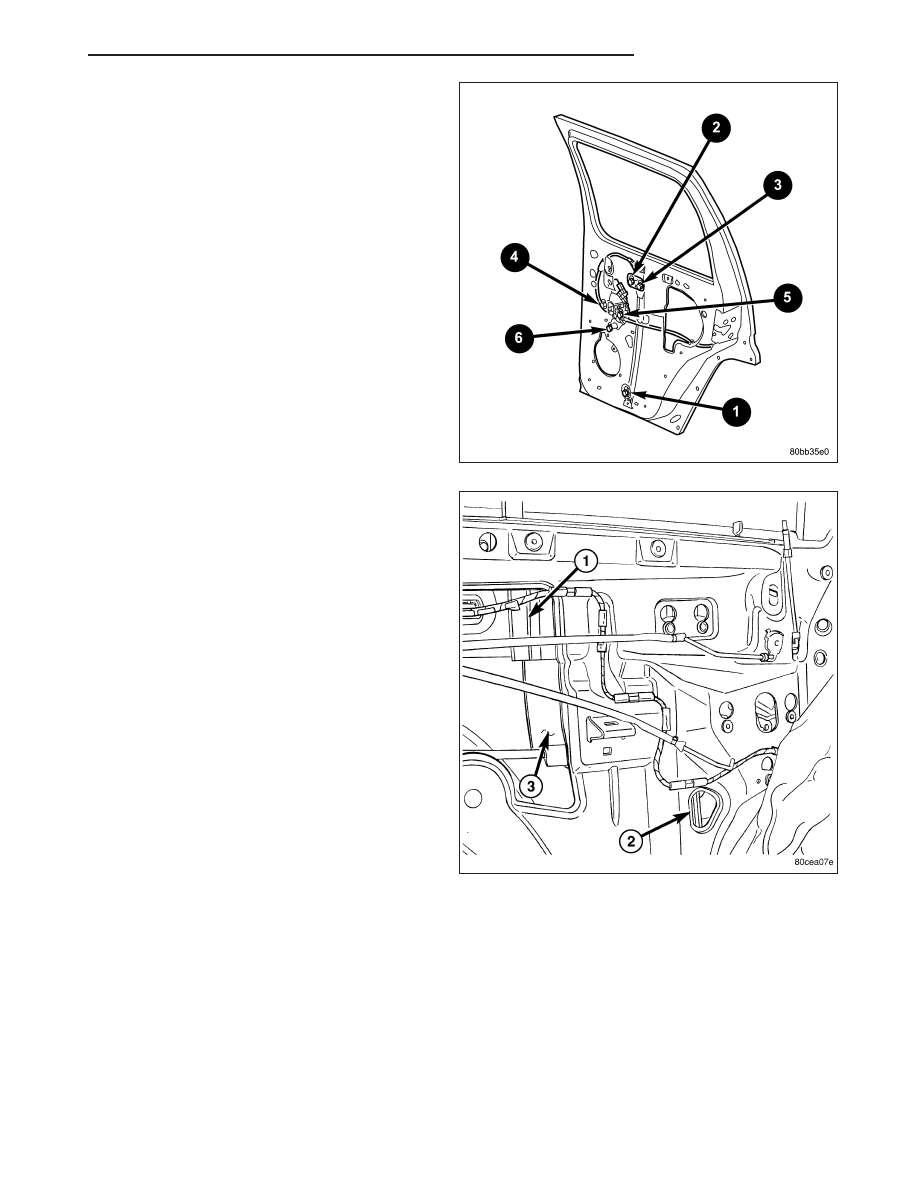

4. Tighten the bolts to 9 N·m (80 in. lbs.) using the

sequence shown.

5. Remove the glass support and connect to the reg-

ulator lift plate (2).

KJ

DOORS - REAR

23 - 93

6. Install the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - INSTALLATION)

23 - 94

DOORS - REAR

KJ

SWING GATE

TABLE OF CONTENTS

page

page

FLIP-UP GLASS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
ADJUSTMENTS

ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

FLIP-UP GLASS LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

FLIP-UP GLASS - HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

FLIP-UP GLASS - HINGE COVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

FLIP-UP GLASS SUPPORT CYLINDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
ADJUSTMENTS

ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

LATCH - ACCESS PANEL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

EXTERIOR HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

LOCK CYLINDER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

CHECK STRAP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

STABILIZER WEDGE/INSERT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
ADJUSTMENTS

ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

SWING GATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
ADJUSTMENTS

ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

KJ

SWING GATE

23 - 95
