Jeep Liberty KJ. Manual - part 1211

GEARTRAIN-PLANETARY

DESCRIPTION

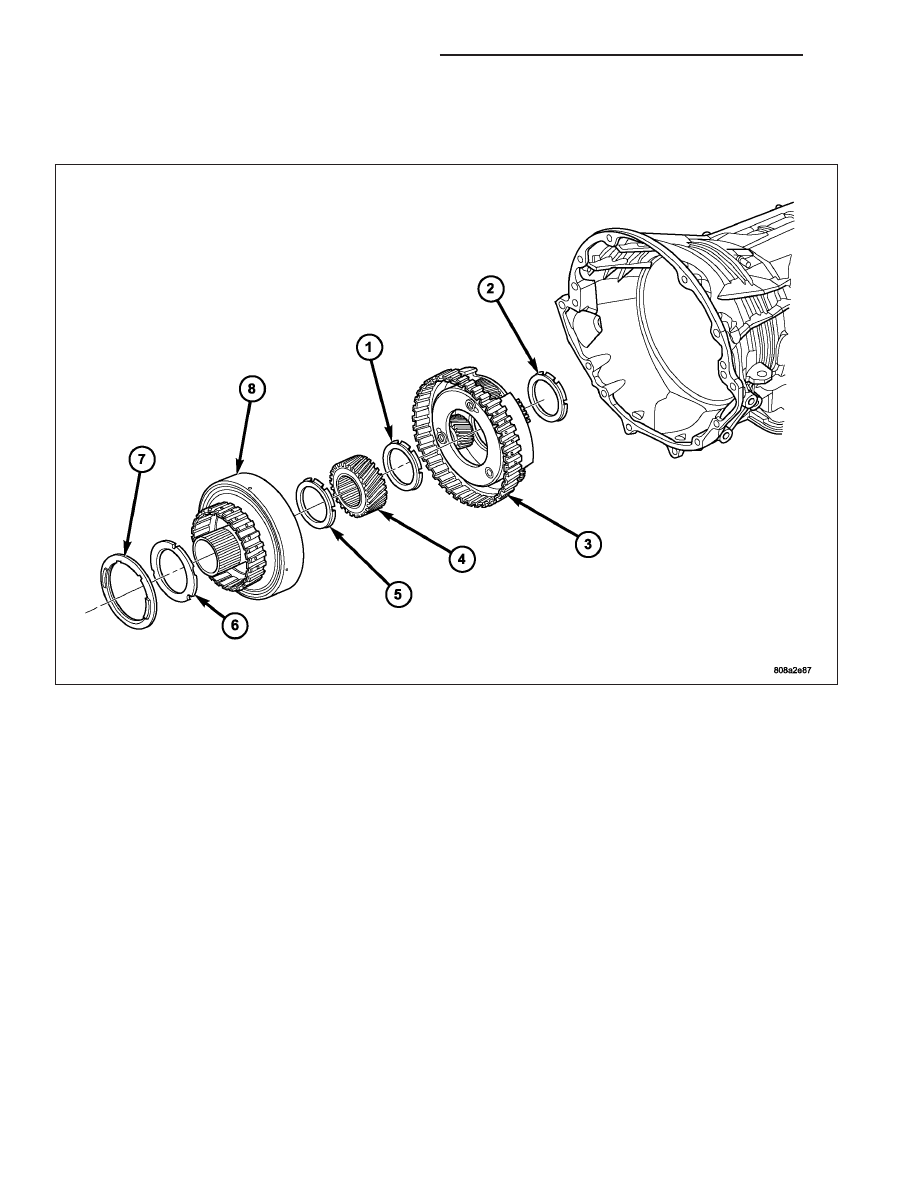

The planetary geartrain is located behind the 4C retainer/bulkhead, toward the rear of the transmission. The plan-
etary geartrain consists of three primary assemblies:

•

Reaction (3, 4, 8).

21 - 788

AUTOMATIC TRANSMISSION - 545RFE

KJ

•

Reverse (7).

•

Input (4, 5, 6).

OPERATION

REACTION PLANETARY GEARTRAIN

The reaction planetary carrier and reverse sun gear of the reaction planetary geartrain are a single component
which is held by the 2C clutch when required. The reaction annulus gear is a stand alone component that can be
driven by the reverse clutch or held by the 4C clutch. The reaction sun gear is driven by the overdrive clutch.

REVERSE PLANETARY GEARTRAIN

The reverse planetary geartrain is the middle of the three planetary sets. The reverse planetary carrier can be
driven by the overdrive clutch as required. The reverse planetary carrier is also splined to the input annulus gear,
which can be held by the low/reverse clutch. The reverse planetary annulus, input planetary carrier, and output shaft
are all one piece.

INPUT PLANETARY GEARTRAIN

The input sun gear of the input planetary geartrain is driven by the underdrive clutch.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 789

DISASSEMBLY

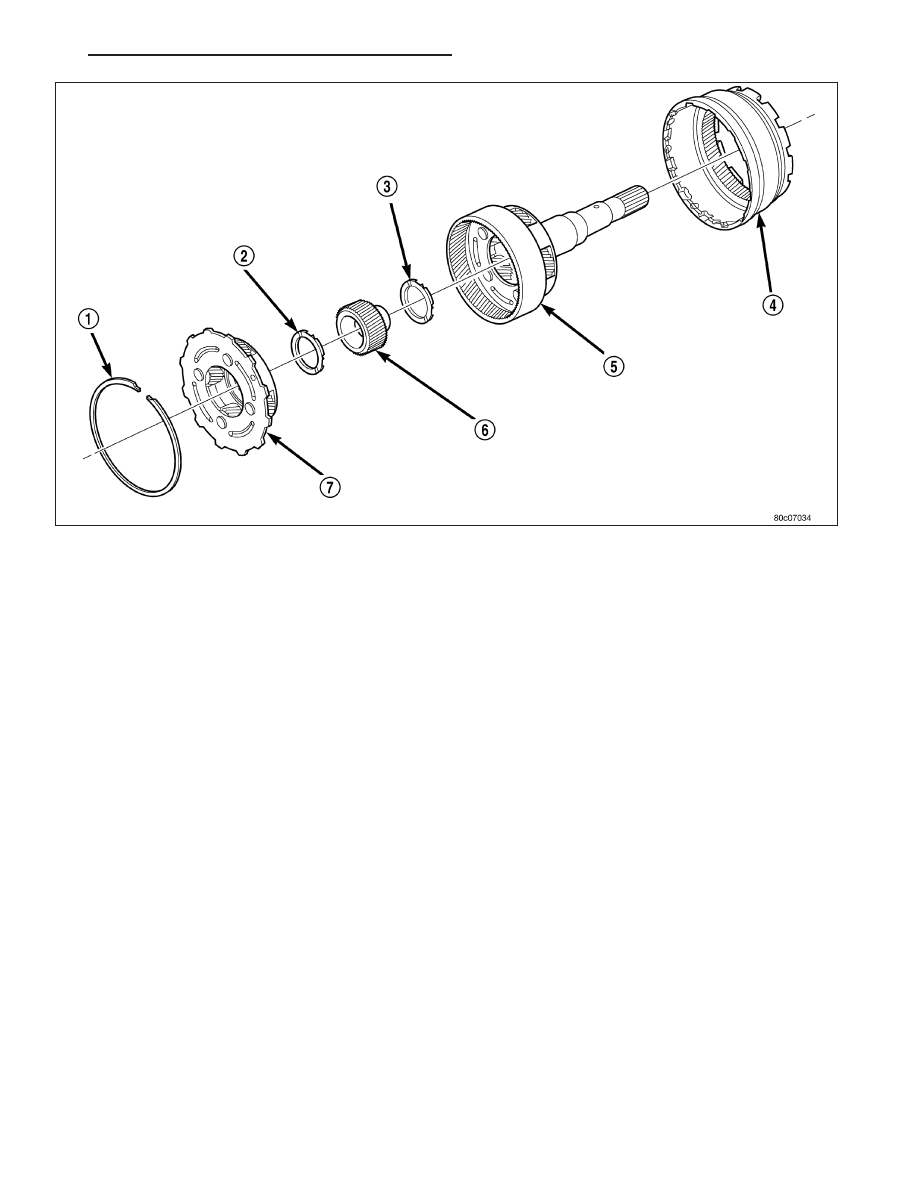

1. Remove the snap-ring (1) holding the input annulus (4) into the input carrier (5).

2. Remove the input annulus (4) from the input carrier (5).

3. Remove the number 9 thrust bearing from the reverse planetary carrier (7). Note that this planetary carrier has

four pinion gears.

4. Remove the reverse planetary gear carrier (7).

5. Remove the number 10 thrust bearing (2) from the input sun gear (6).

6. Remove the input sun gear (6) from the input carrier (5).

7. Remove the number 11 thrust bearing (3) from the input carrier (5).

CLEANING

Clean the planetary components in solvent and dry them with compressed air.

INSPECTION

Check sun gear and driving shell condition. Replace the gear if damaged or if the bushings are scored or worn. The
bushings are not serviceable. Replace the driving shell if worn, cracked or damaged.

Replace planetary gear sets if gears, pinion pins, or carrier are damaged in any way. Replace the annulus gears
and supports if either component is worn or damaged.

Replace the output shaft if the machined surfaces are scored, pitted, or damaged in any way. Also replace the shaft
if the splines are damaged, or exhibits cracks at any location.

ASSEMBLY

NOTE: Clean and inspect all components. Replace any components which show evidence of excessive wear
or scoring.

21 - 790

AUTOMATIC TRANSMISSION - 545RFE

KJ

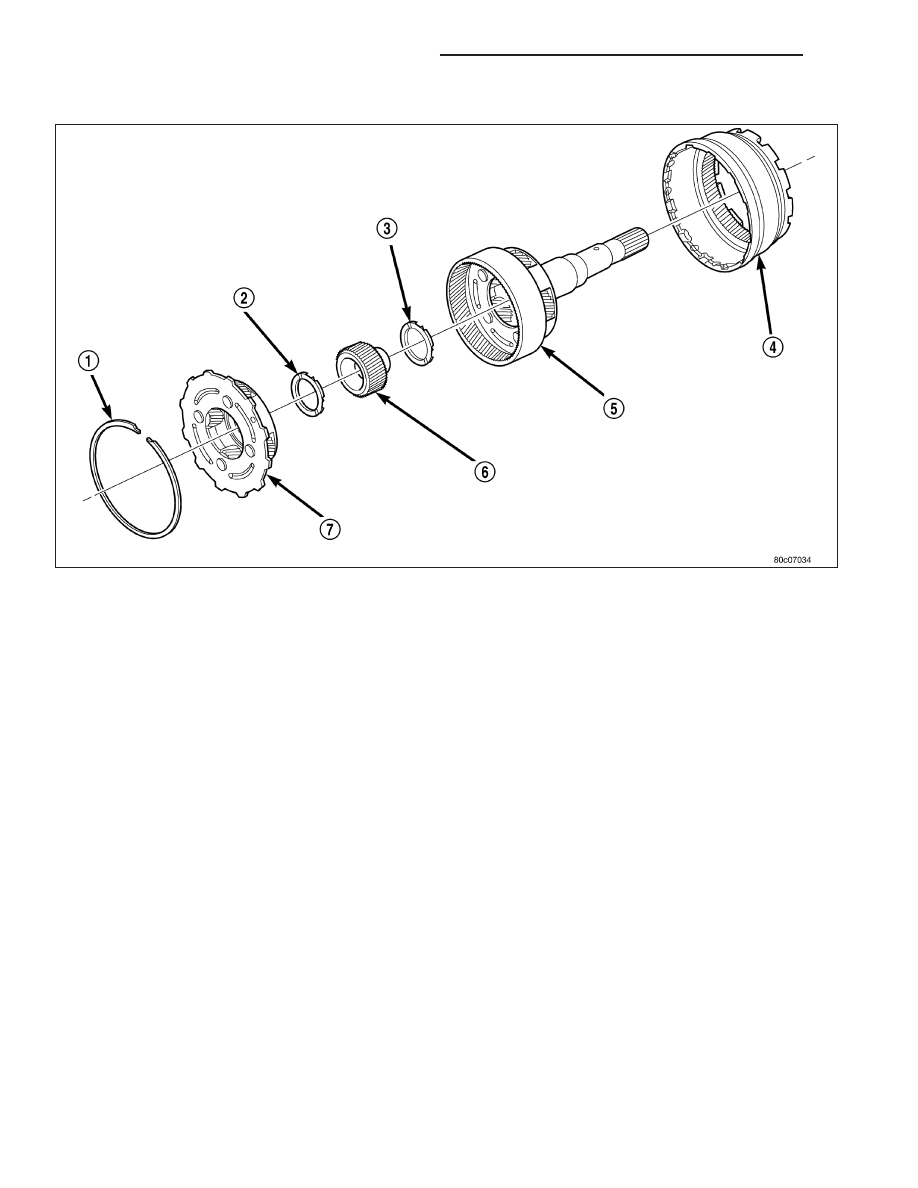

1. Install the number 11 thrust bearing (3) into the input planetary carrier (5) so that the inner race will be toward

the front of the transmission.

2. Install the input sun gear (6) into the input carrier (5).

3. Install the number 10 thrust bearing (2) onto the rear of the reverse planetary carrier (7) with the inner race

toward the carrier.

4. Install the number 9 thrust bearing onto the front of the reverse planetary carrier (7) with the outer race toward

the carrier and the inner race facing upward.

5. Install the reverse planetary gear carrier (7) into the input carrier (5).

6. Install the input annulus gear (4) into the input carrier (5).

7. Install the snap-ring (1) to hold the input annulus gear (4) into the input carrier (5).

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 791
