1. Vehicles for all markets except Japan should have

the headlamp low beams selected with the dimmer
(multi-function) switch during the adjustment proce-
dure. Vehicles for the Japanese market should
have the headlamp high beams selected.

2. Cover the lens of the headlamp that is not being

adjusted.

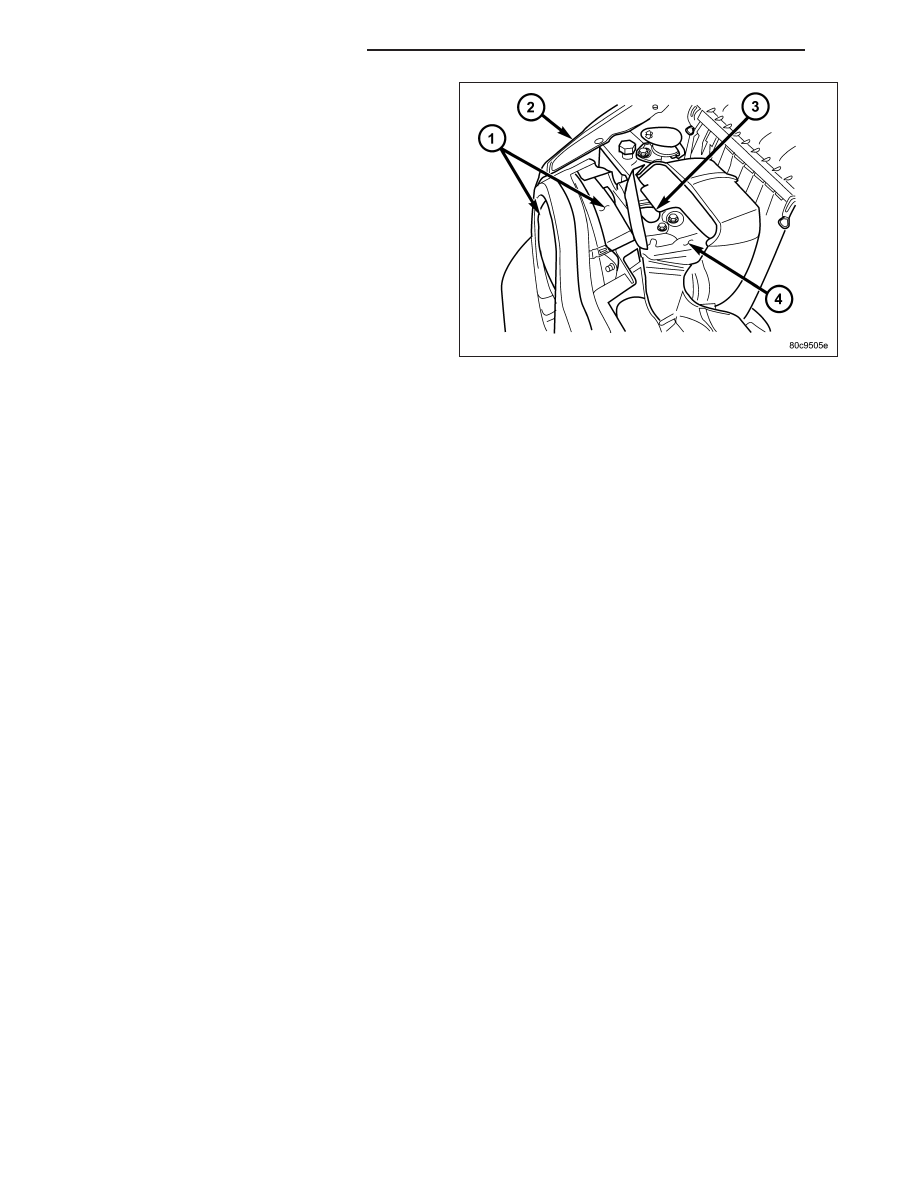

3. Turn the adjusting screw (3) until the top edge of

the beam intensity pattern is positioned from just
below horizontal to 75 millimeters (3 inches) below
the headlamp horizontal centerline for vehicles in
North America, or from just below horizontal to 125
millimeters (5 inches) below the headlamp horizon-
tal centerline for Export vehicles.

4. Repeat the adjustment procedure for the opposite

headlamp.

8L - 82

LAMPS/LIGHTING - EXTERIOR

KJ

LICENSE PLATE LAMP

REMOVAL

BULB - NORTH AMERICA

1. Disconnect and isolate the battery negative cable.

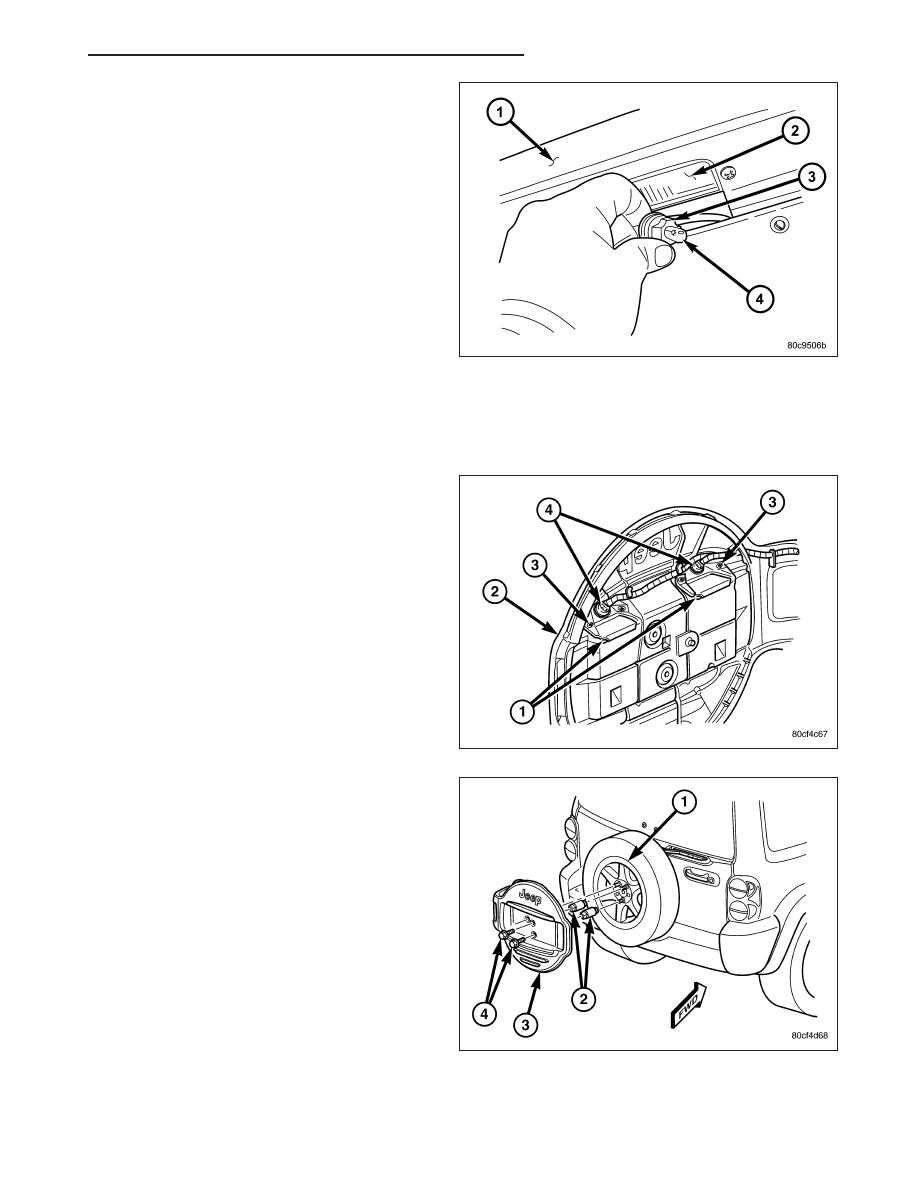

2. Reach through the opening in the rear bumper fas-

cia (1) between the license plate and the lamp (2)
to access the socket (3) on the back of the license
plate lamp unit housing.

3. Firmly grasp and pull the socket and bulb (4)

straight out of the opening in the back of the
license plate lamp housing.

4. Pull the bulb straight out of the socket.

BULB - EXPORT

1. Disconnect and isolate the battery negative cable.

2. Unsnap and lift up the bottom of the license mount-

ing plate far enough to access and remove the two
screws (4) that secure the license plate bracket (3)
to the special lug nuts (2) on the spare tire (1).

3. Swing the license plate bracket (2) away from the

spare tire far enough to access the license plate
lamp bulb sockets (4).

4. Firmly grasp the socket on the top of the license

plate lamp unit housing for the bulb that is being
removed.

5. Rotate

the

socket

counterclockwise

about

30

degrees to unlock it.

6. Pull the socket and bulb straight out from the

keyed opening in the top of the lamp housing.

7. Pull the base of the bulb straight out of the socket.

KJ

LAMPS/LIGHTING - EXTERIOR

8L - 83

LAMP - NORTH AMERICA

1. Disconnect and isolate the battery negative cable.

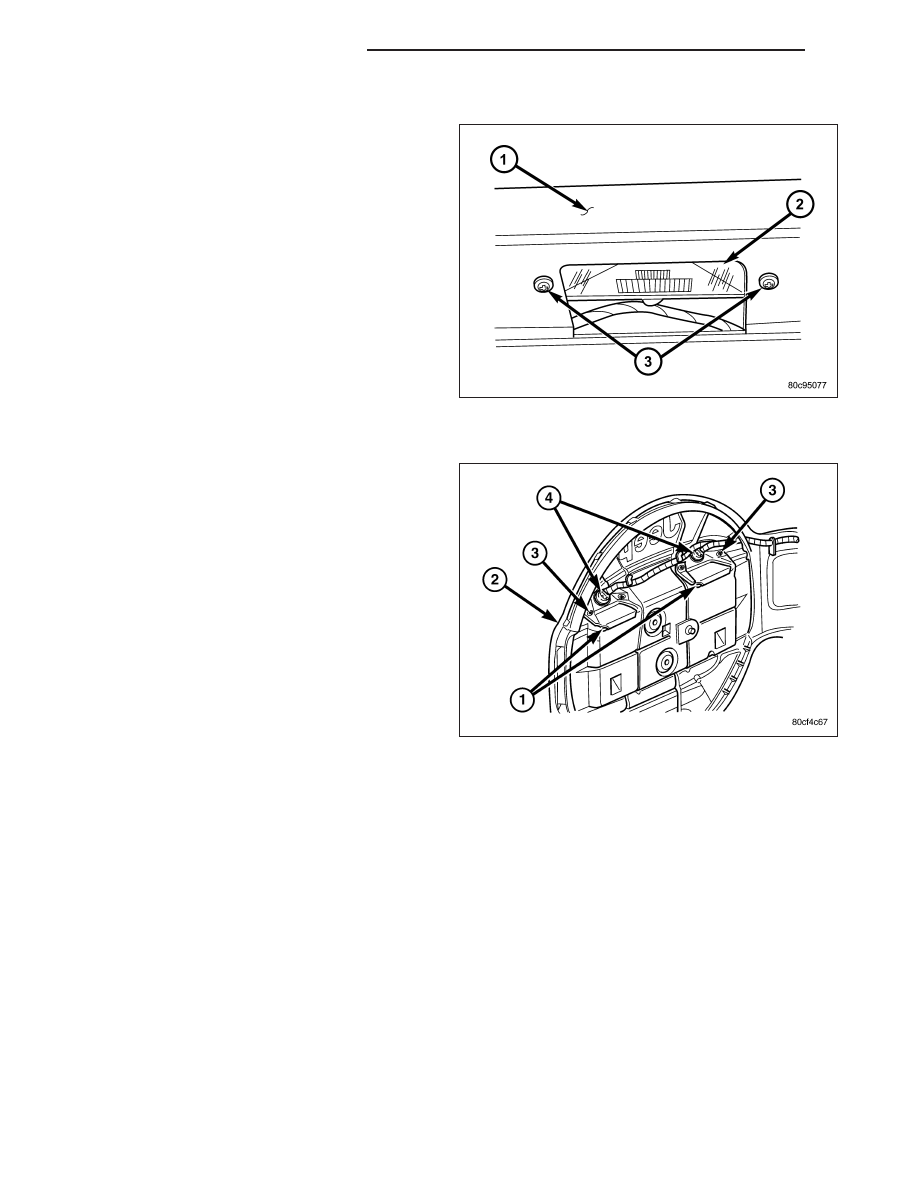

2. Remove the two screws (3) that secure the license

plate lamp unit (2) to the rear bumper fascia (1).

3. Lower the lamp from the mounting hole in the fas-

cia far enough to access and disconnect the lamp
pigtail wire connector.

4. Remove the license plate lamp unit from the

vehicle.

LAMP - EXPORT

1. Disconnect and isolate the battery negative cable.

2. Remove the bulb and socket (4) from the license

plate lamp unit (1) that is being removed. (Refer to
8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/
LICENSE PLATE LAMP BULB - REMOVAL -
EXPORT).

3. Remove the two screws (3) that secure the lamp

unit to the back of the license plate bracket (2).

4. Remove the lamp unit from the back of the license

plate bracket.

INSTALLATION

BULB - NORTH AMERICA

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

8L - 84

LAMPS/LIGHTING - EXTERIOR

KJ

1. Align the base of the bulb (4) with the license plate

lamp socket (3).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Reach through the opening in the rear bumper fas-

cia (1) between the license plate and the lamp (2)
to align the socket and bulb with the opening on
the back of the lamp housing.

4. Insert the socket and bulb straight into the housing

until the socket is firmly seated.

5. Reconnect the battery negative cable.

BULB - EXPORT

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

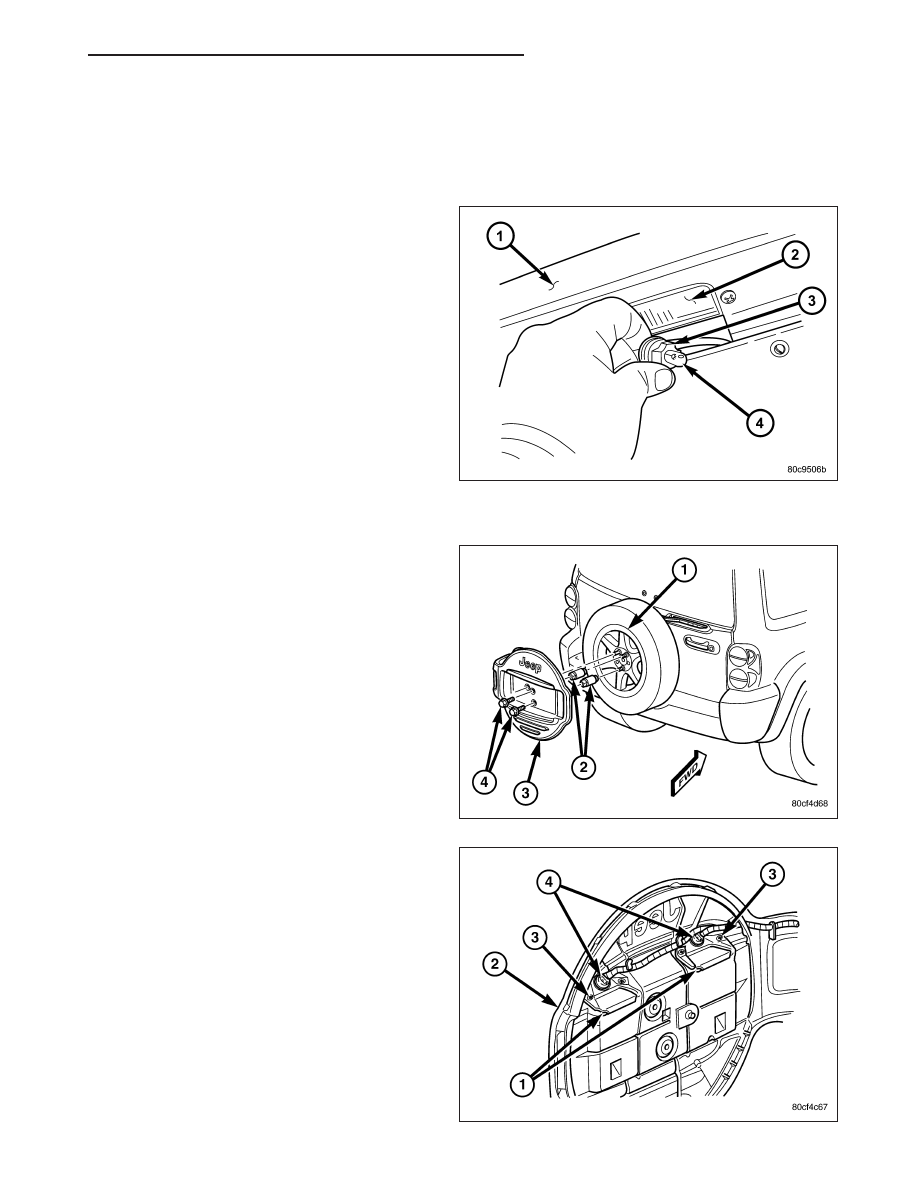

1. Align the base of the bulb with the license plate

lamp socket (4).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the socket and bulb with the keyed opening

on the top of the license plate lamp unit (1).

4. Insert the socket and bulb into the housing until the

socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place.

6. Swing the license plate bracket (3) back against

the spare tire (1).

7. Lift up the bottom of the license mounting plate far

enough to install and tighten the two screws (4)
that secure the license plate bracket to the special
lug nuts (2) on the spare tire. Tighten the screws to
28 N·m (21 ft. lbs.).

8. Lower the bottom of the license mounting plate and

snap it into place on the license plate bracket.

9. Reconnect the battery negative cable.
