SWITCH-MIRROR (EXPORT) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

P110 20LB/WT

FOLDING MIRROR RETURN

2

A929 16RD/DB

FUSED RUN/ACCESSORY RELAY OUTPUT

3

P76 20TN/LB

MIRROR COMMON DRIVER

4

Z911 20BK

GROUND

5

A931 20RD/WT

FUSED B(+)

6

P706 20LG/GY

MIRROR VERTICAL UP SWITCH SENSE

7

P705 20LG/OR

MIRROR VERTICAL DOWN SWITCH SENSE

8

P704 20LG/TN

MIRROR HORIZONTAL RIGHT SWITCH SENSE

9

P703 20DB/LG

MIRROR HORIZONTAL LEFT SWITCH SENSE

10

P699 20LG/YL

MIRROR-POWER FOLDING/UNFOLDING

SWITCH-MIRROR (EXCEPT EXPORT) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A929 16RD/DB

FUSED RUN/ACCESSORY RELAY OUTPUT

3

P76 20TN/LB

MIRROR COMMON DRIVER

4

Z911 20BK

GROUND

5

A931 20RD/WT

FUSED B(+)

6

P72 20TN/GY (EXCEPT PREMIUM)

PASSENGER MIRROR VERTICAL DRIVER

6

P706 20LG/GY (PREMIUM)

MIRROR VERTICAL UP SWITCH SENSE

7

P71 20 TN/DG (EXCEPT PREMIUM)

DRIVER MIRROR VERTICAL DRIVER

7

P705 20LG/OR (PREMIUM)

MIRROR VERTICAL DOWN SWITCH SENSE

8

P74 20 TN/OR (EXCEPT PREMIUM)

PASSENGER MIRROR HORIZONTAL DRIVER

8

P704 20LG/TN (PREMIUM)

MIRROR HORIZONTAL RIGHT SWITCH SENSE

9

P75 20 TN/LG (EXCEPT PREMIUM)

DRIVER MIRROR HORIZONTAL DRIVER

9

P703 20DB/LG (PREMIUM)

MIRROR HORIZONTAL LEFT SWITCH SENSE

10

-

-

SWITCH-OIL PRESSURE (3.7L/4.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARKING BRAKE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

8W - 80 - 120

8W-80 CONNECTOR PIN-OUTS

WK

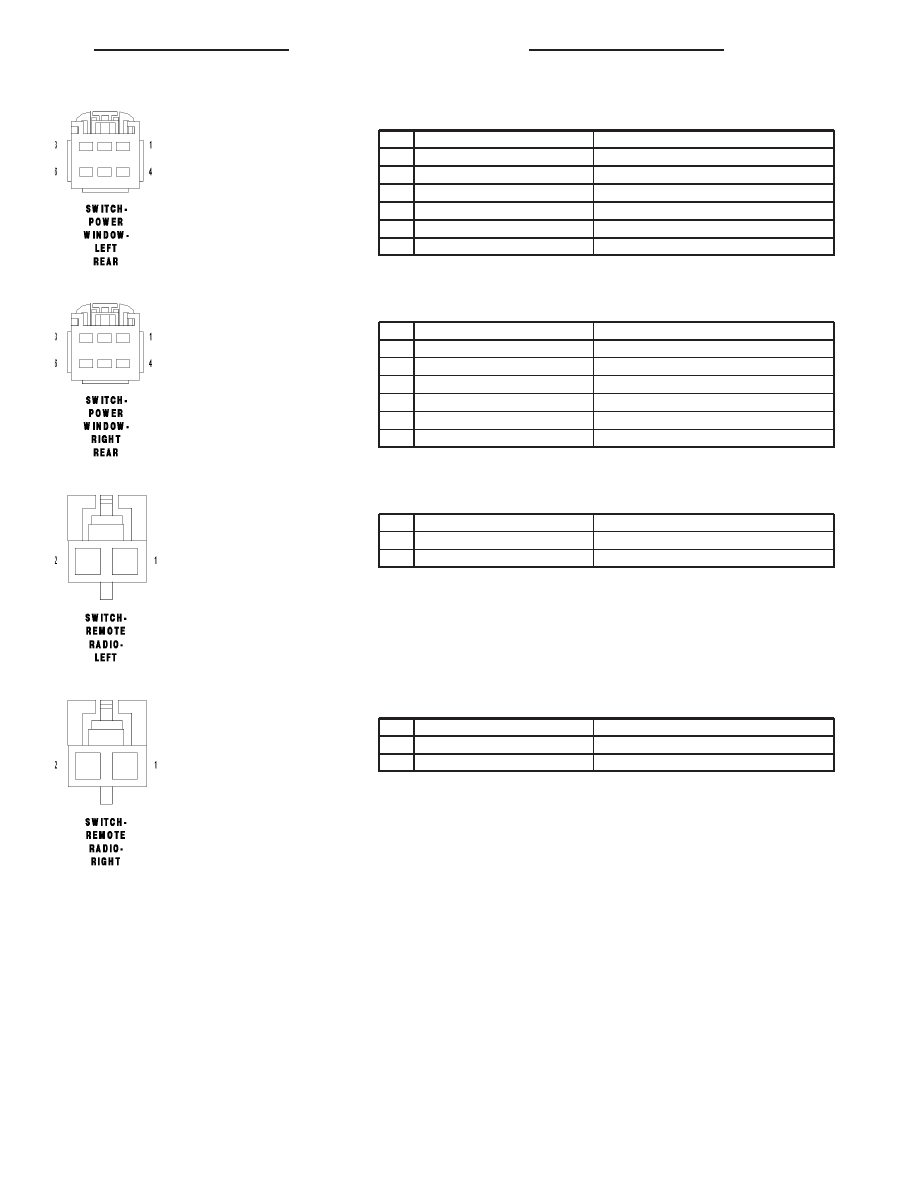

SWITCH-POWER WINDOW-LEFT REAR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q611 16OR/GY

MASTER WINDOW SWITCH LEFT REAR (DOWN)

2

Q211 16TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

3

Q111 16TN/YL

LEFT REAR WINDOW DRIVER (UP)

4

Q411 16OR/WT

MASTER WINDOW SWITCH LEFT REAR (UP)

5

-

-

6

Q15 16OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-POWER WINDOW-RIGHT REAR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 16OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

2

Q212 16OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

3

Q112 16OR/BR

RIGHT REAR WINDOW DRIVER (UP)

4

Q412 16OR/LB

MASTER WINDOW SWITCH RIGHT REAR (UP)

5

-

-

6

Q15 16OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-REMOTE RADIO-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

SWITCH-REMOTE RADIO-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT

RADIO CONTROL MUX

2

X920 20GY/OR

RADIO CONTROL MUX RETURN

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 121

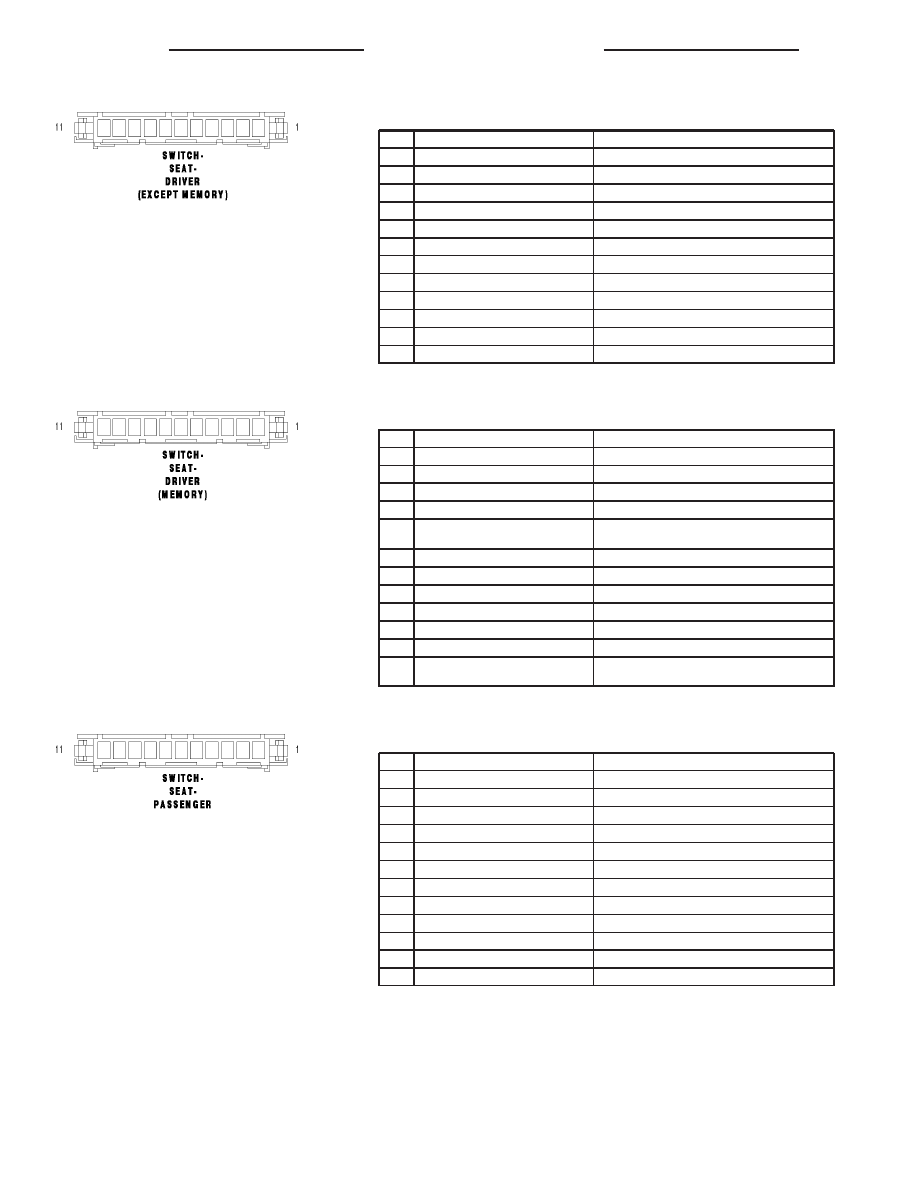

SWITCH-SEAT-DRIVER (EXCEPT MEMORY) - 11 WAY

CAV

CIRCUIT

FUNCTION

1

P41 16LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

2

-

-

3

P43 16LG/VT

DRIVER SEAT RECLINER UP DRIVER

4

P17 16LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

5

P21 16LG/TN

DRIVER SEAT FRONT DOWN DRIVER

6

A33 16RD/YL

FUSED B(+)

7

Z911 14BK (EXCEPT HEATED SEATS)

GROUND

7

Z911 16BK (HEATED SEATS)

GROUND

8

P15 16LG/WT

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P19 16LG/LB

DRIVER SEAT FRONT UP

10

P13 16LG/OR

DRIVER SEAT REAR RISER DOWN DRIVER

11

P11 16LG/YL

DRIVER SEAT REAR RISER UP DRIVER

SWITCH-SEAT-DRIVER (MEMORY) - 11 WAY

CAV

CIRCUIT

FUNCTION

1

P599 20LG/TN

DRIVER SEAT SWITCH MUX RETURN

2

-

-

2

-

-

3

-

-

4

P239 20LG/WT

DRIVER SEAT SWITCH REAR VERTICAL/HORIZONTAL
SWITCH MUX

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

P9 20LG/OR

DRIVER SEAT SWITCH SUPPLY

11

P339 20LG/DB

DRIVER SEAT SWITCH FRONT VERTICAL/RECLINER
SWITCH MUX

SWITCH-SEAT-PASSENGER - 11 WAY

CAV

CIRCUIT

FUNCTION

1

P42 16LG/GY

PASSENGER SEAT RECLINER SWITCH DOWN

2

-

-

3

P44 16LG/VT

PASSENGER SEAT RECLINER SWITCH UP

4

P16 16LG/WT

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

5

-

-

6

A33 16BK/RD

FUSED B(+)

7

Z909 14BK (EXCEPT HEATED SEATS)

GROUND

7

Z909 16BK (HEATED SEATS)

GROUND

8

P14 16LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

9

-

-

10

-

-

11

-

-

8W - 80 - 122

8W-80 CONNECTOR PIN-OUTS

WK

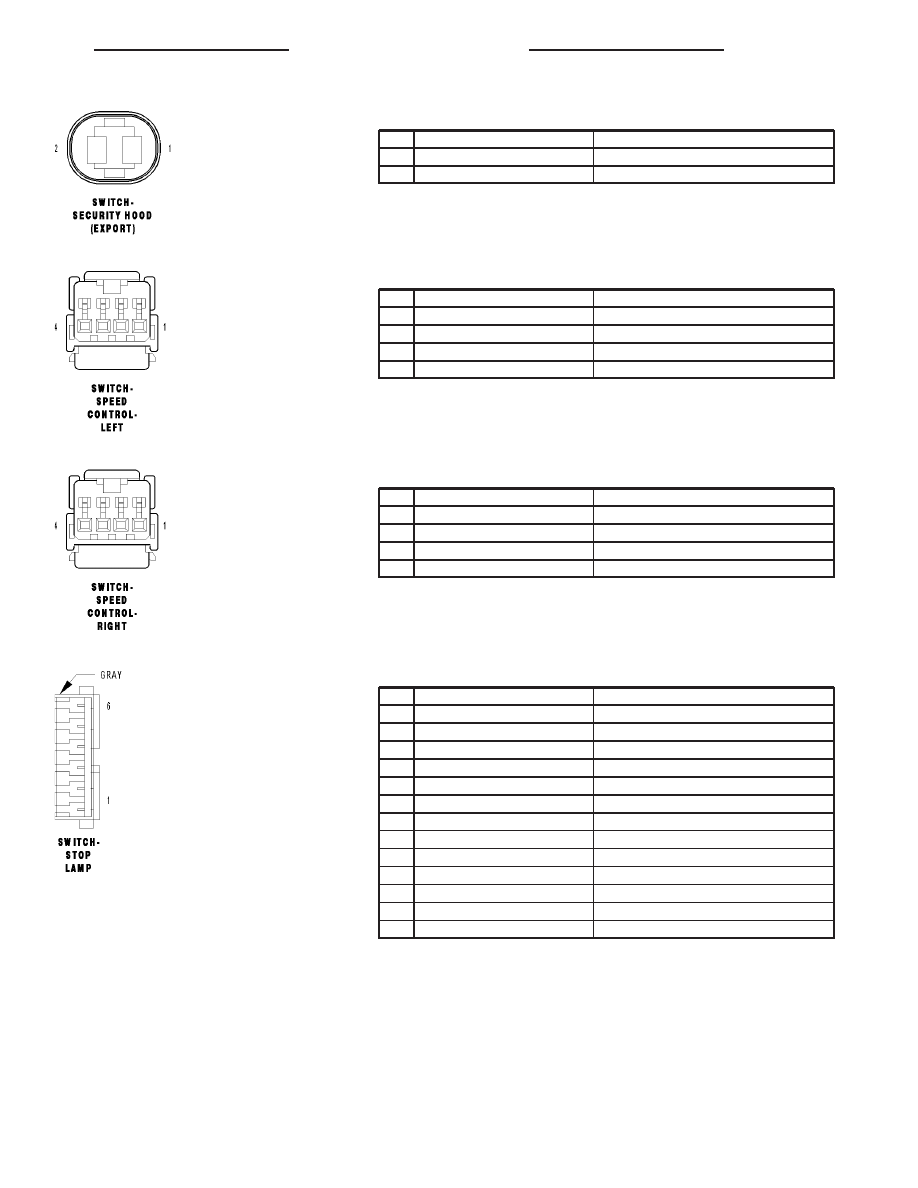

SWITCH-SECURITY HOOD (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z384 20BK

GROUND

SWITCH-SPEED CONTROL-LEFT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V372 20OR/VT

S/C SWITCH SIGNAL NO. 2

2

V397 20VT/BR

S/C SWITCH RETURN

3

V371 20VT/OR

S/C SWITCH SIGNAL NO. 1

4

-

-

SWITCH-SPEED CONTROL-RIGHT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V372 20OR/VT

S/C SWITCH SIGNAL NO. 2

2

V397 20VT/BR

S/C SWITCH RETURN

3

V371 20VT/OR

S/C SWITCH SIGNAL NO. 1

4

-

-

SWITCH-STOP LAMP - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L950 20WT/LG (ESP)

STOP LAMP INHIBIT RELAY FEED

2

L50 18WT/TN (EXCEPT ESP)

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT (3.7L/4.7L)

S/C BRAKE SWITCH OUTPUT

3

F942 20PK/LG (5.7L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

Z904 20BK (DIESEL)

GROUND

4

V32 20 VT/YL (3.7L/4.7L)

S/C SUPPLY

4

B16 20LB/DG (5.7L)

BRAKE SWITCH NO. 2 SIGNAL

4

B15 20DG/WT (DIESEL)

BRAKE SWITCH NO. 1 SIGNAL

5

V32 20 VT/YL (3.7L/4.7L)

S/C SUPPLY

5

Z904 20BK (5.7L/DIESEL)

GROUND

6

B16 20LB/DG (DIESEL)

BRAKE SWITCH NO. 2 SIGNAL

6

B15 20 DG/WT (GAS)

BRAKE SWITCH NO. 1 SIGNAL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 123
