TAIL LAMPS

REMOVAL

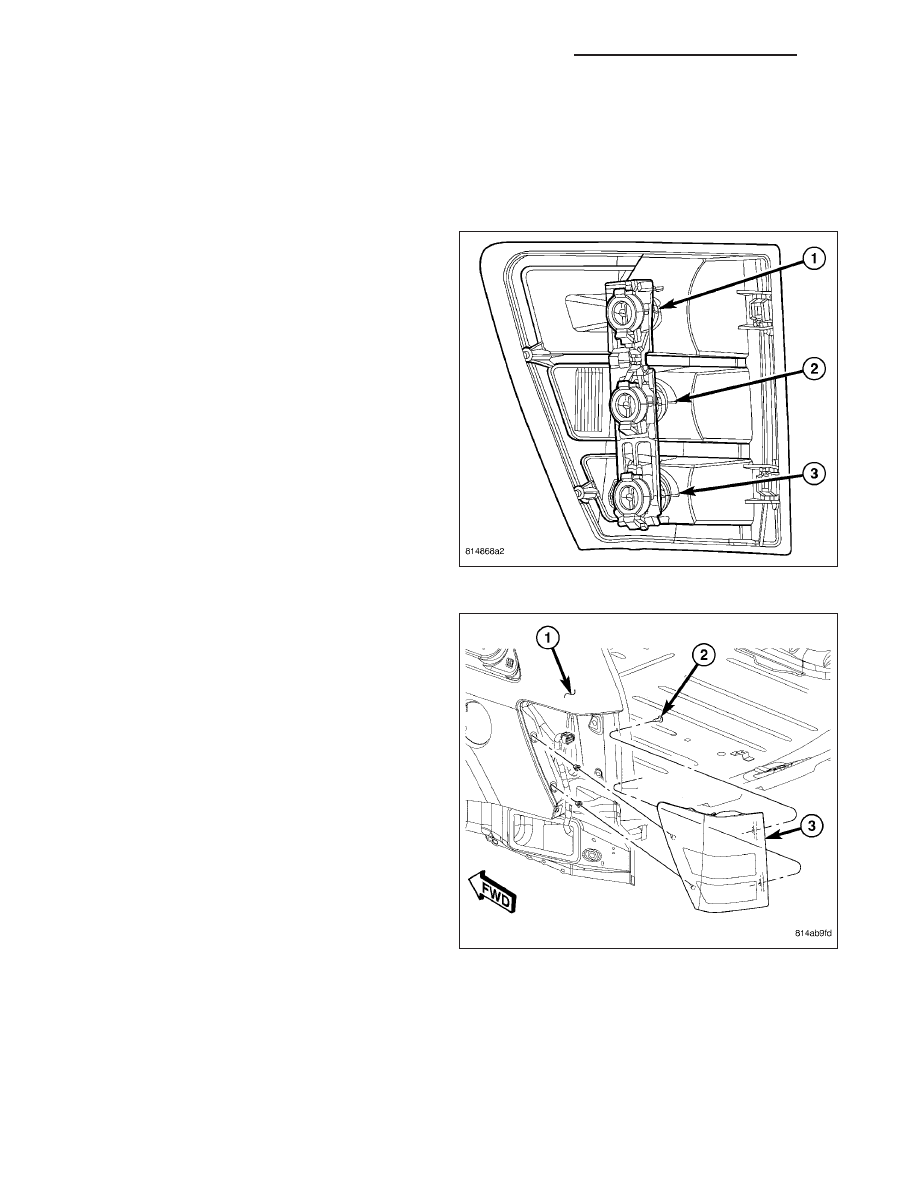

The stop (1), turn signal (2), and back-up (3) bulbs are
incorporated into the tail lamp unit.

1. Remove the tail lamp unit (3) (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TAIL

LAMP - REMOVAL).

8L - 114

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

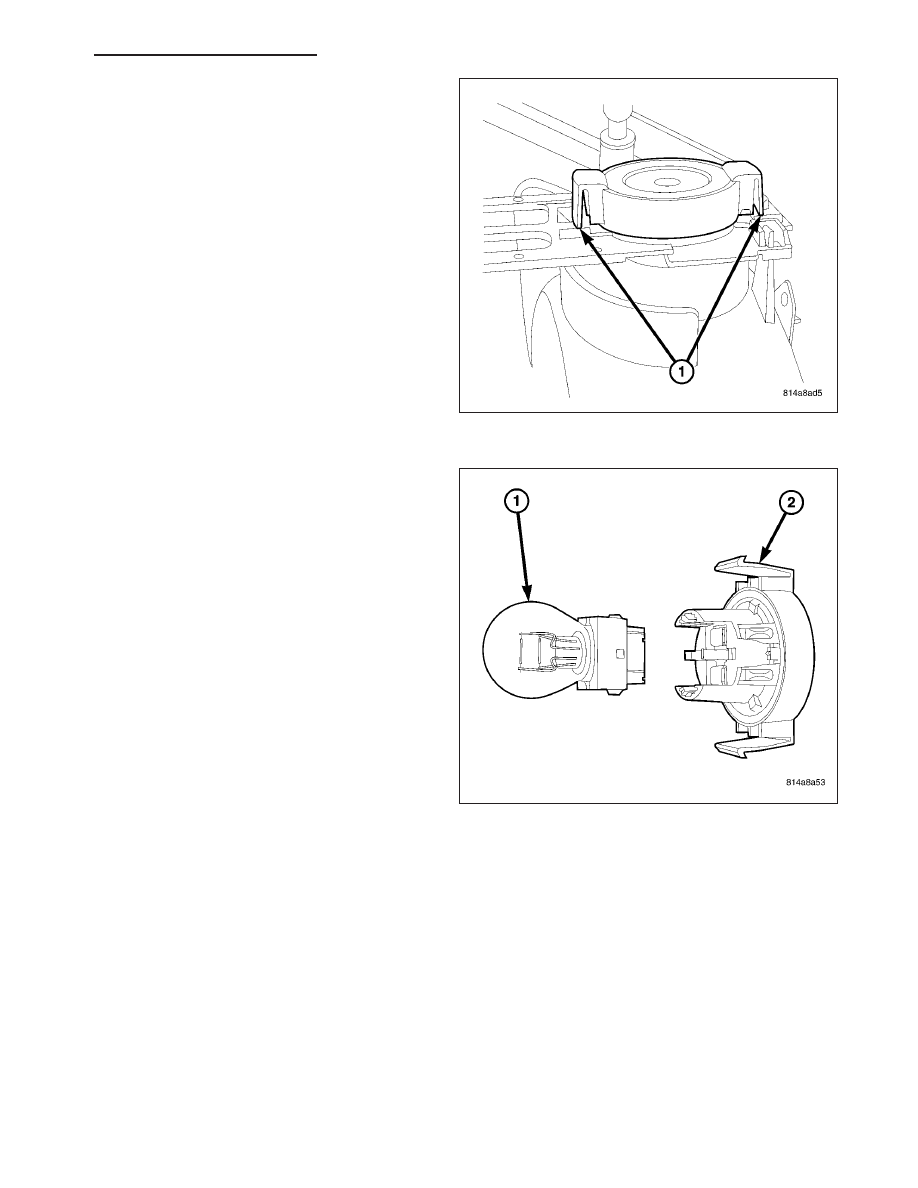

2. Compress both retaining tabs (1) on the bulb

socket and pull straight out.

3. Remove the bulb (1) from the socket (2).

WK

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 115

INSTALLATION

CAUTION: Always use the correct bulb size and
type for replacement. An incorrect bulb size or
type may overheat and cause damage to the lamp,
the socket and/or the lamp wiring. Do not touch
the bulb glass with fingers or other oily surfaces.
Reduced bulb life will result.

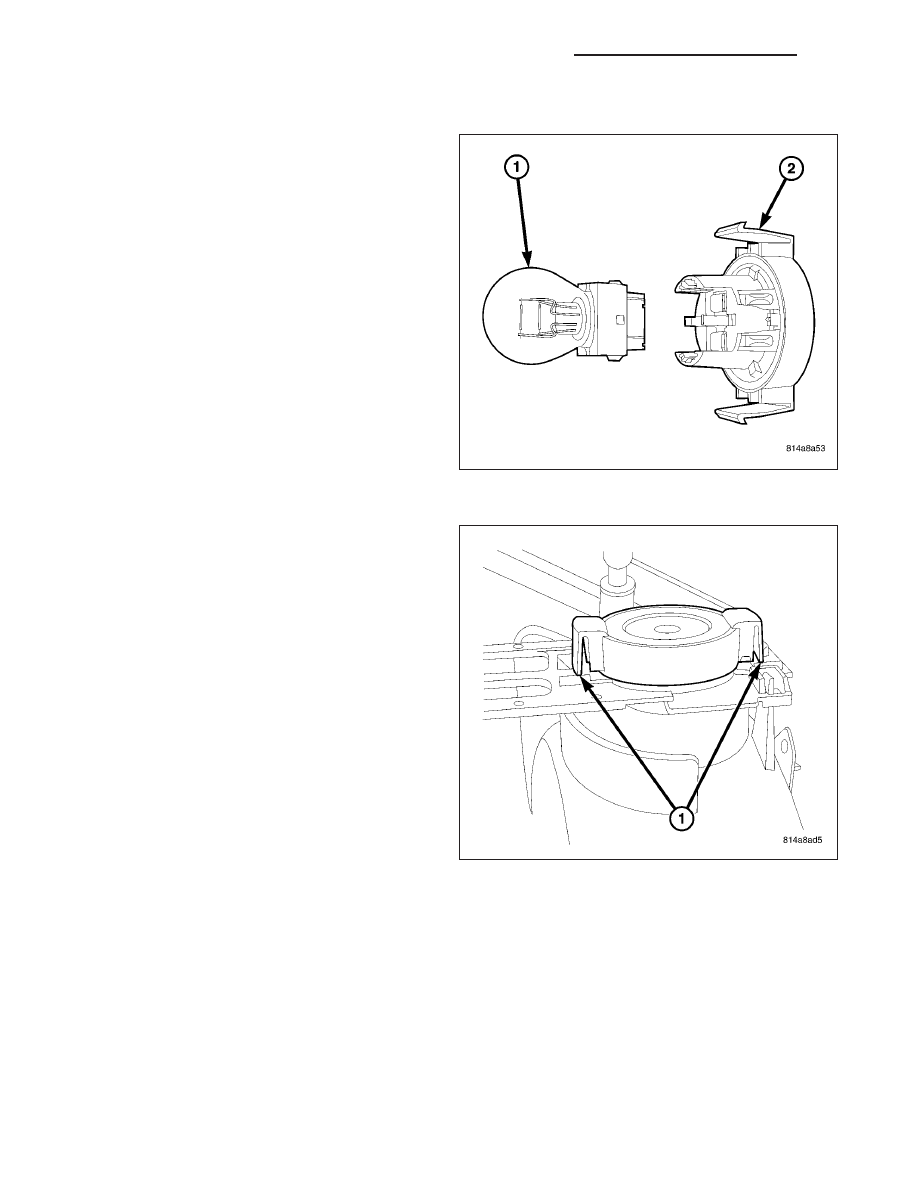

1. Position the bulb (1) in the socket (2) and push into

place.

2. Position the bulb socket in the tail lamp unit and

push firmly into place until the retaining tabs (1) are
fully engaged.

8L - 116

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

3. Install the tail lamp assembly (3) (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

TAIL LAMP - INSTALLATION).

TAIL LAMP UNIT

REMOVAL

1. Disconnect and isolate the battery negative cable.

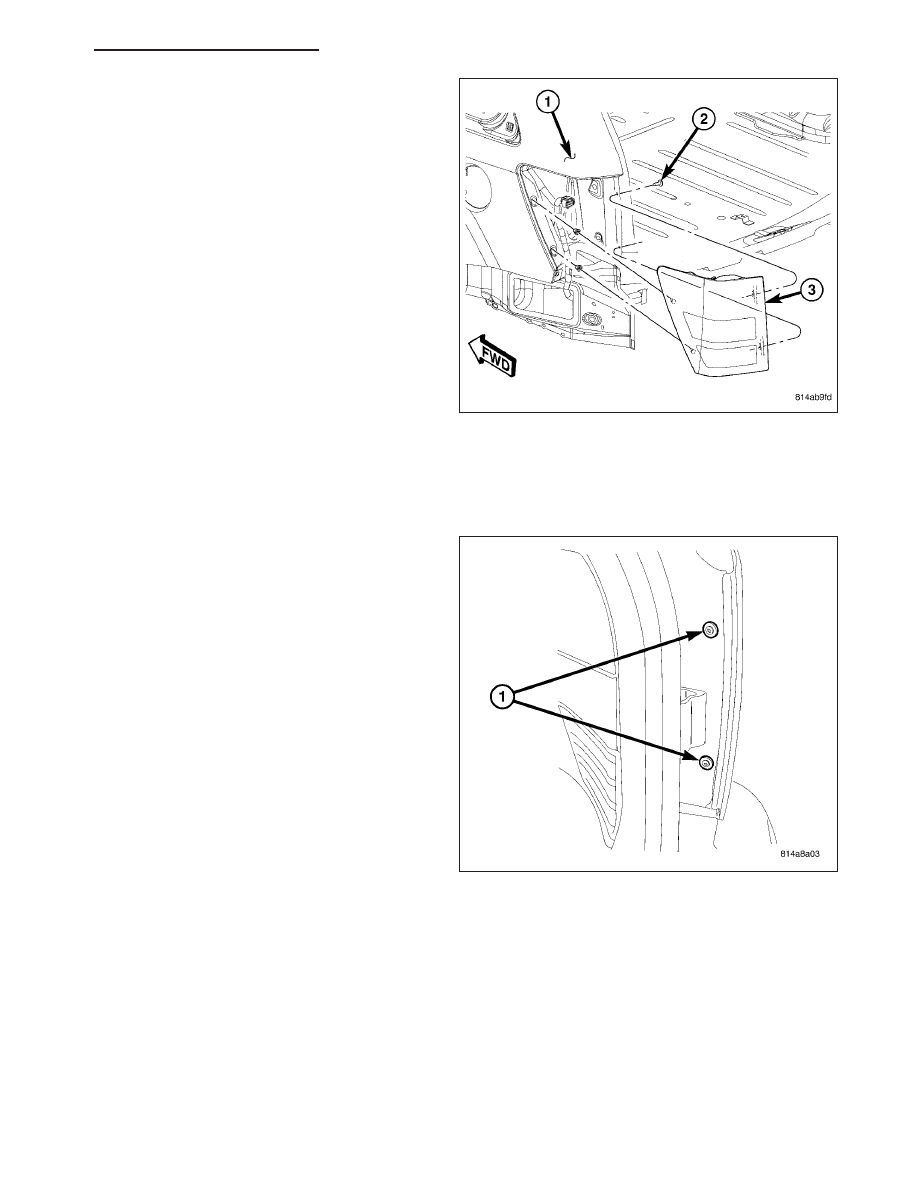

2. Open liftgate and remove the two screws (1)

attaching the lamp to the body.

WK
