B1231-PTS SENSOR 8 CIRCUIT LOW (CONTINUED)

6.

CHECK THE (D701) PARK ASSIST SENSOR NO. 8 SIGNAL CIRCUIT FOR A SHORT TO GROUND

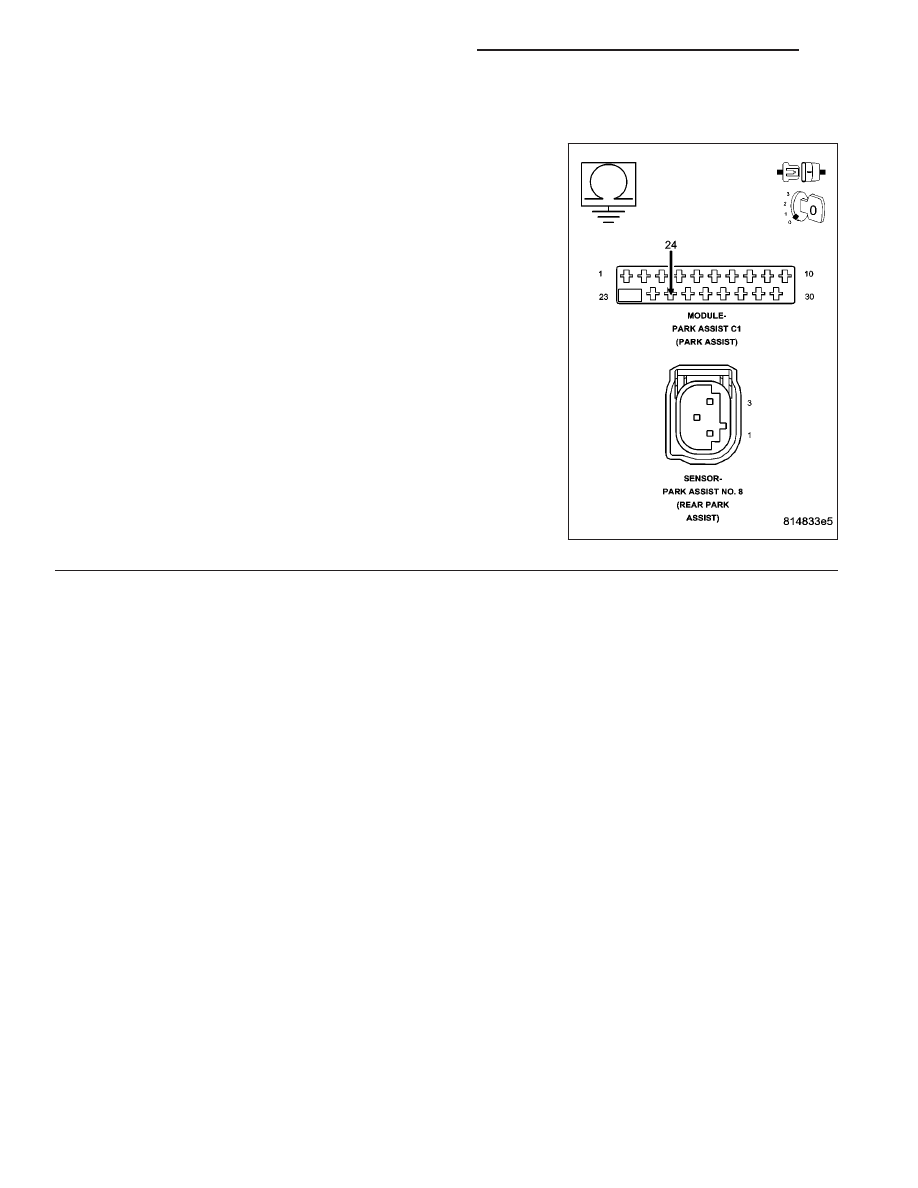

Measure the resistance between ground and the (D701) Park Assist
Sensor No. 8 Signal circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D701) Park Assist Sensor No. 8 Signal circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Park Assist Module in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8B - 14

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

B1233-PTS SENSOR 8 RING TIME TOO SHORT

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the vehicle is in reverse for speeds less than 16km/h.

•

Set Condition:
Sensor ring down time exceeds limit (greater than 1450 µsecs).

Possible Causes

PARK ASSIST SENSOR NO. 8

Diagnostic Test

1.

CHECK FOR ACTIVE DTC: B1233-PTS SENSOR 8 RING TIME TOO SHORT

Turn the ignition on.

Apply the vehicle park brake.

Shift the transmission into Reverse.

With the scan tool, record and erase Park Assist Module DTCs.

Wait 30 seconds.

With the scan tool, read Park Assist Module DTCs.

Is DTC: B1233-PTS SENSOR 8 RING TIME TOO SHORT active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

REPLACE PARK ASSIST SENSOR NO. 8

View Repair

Repair

Replace Park Assist Sensor No. 8 in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

WK

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 15

B1234-PTS SENSOR 8 RING TIME TOO LONG

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the vehicle is in reverse for speeds less than 16km/h.

•

Set Condition:
Data line stuck at 0.

Possible Causes

PARK ASSIST SENSOR NO. 8

Diagnostic Test

1.

CHECK FOR ACTIVE DTC: B1234-PTS SENSOR 8 RING TIME TOO LONG

Turn the ignition on.

Apply the vehicle park brake.

Shift the transmission into Reverse.

With the scan tool, record and erase Park Assist Module DTCs.

Wait 30 seconds.

With the scan tool, read Park Assist Module DTCs.

Is DTC: B1234-PTS SENSOR 8 RING TIME TOO LONG active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

REPLACE PARK ASSIST SENSOR NO. 8

View Repair

Repair

Replace Park Assist Sensor No. 8 in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8B - 16

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

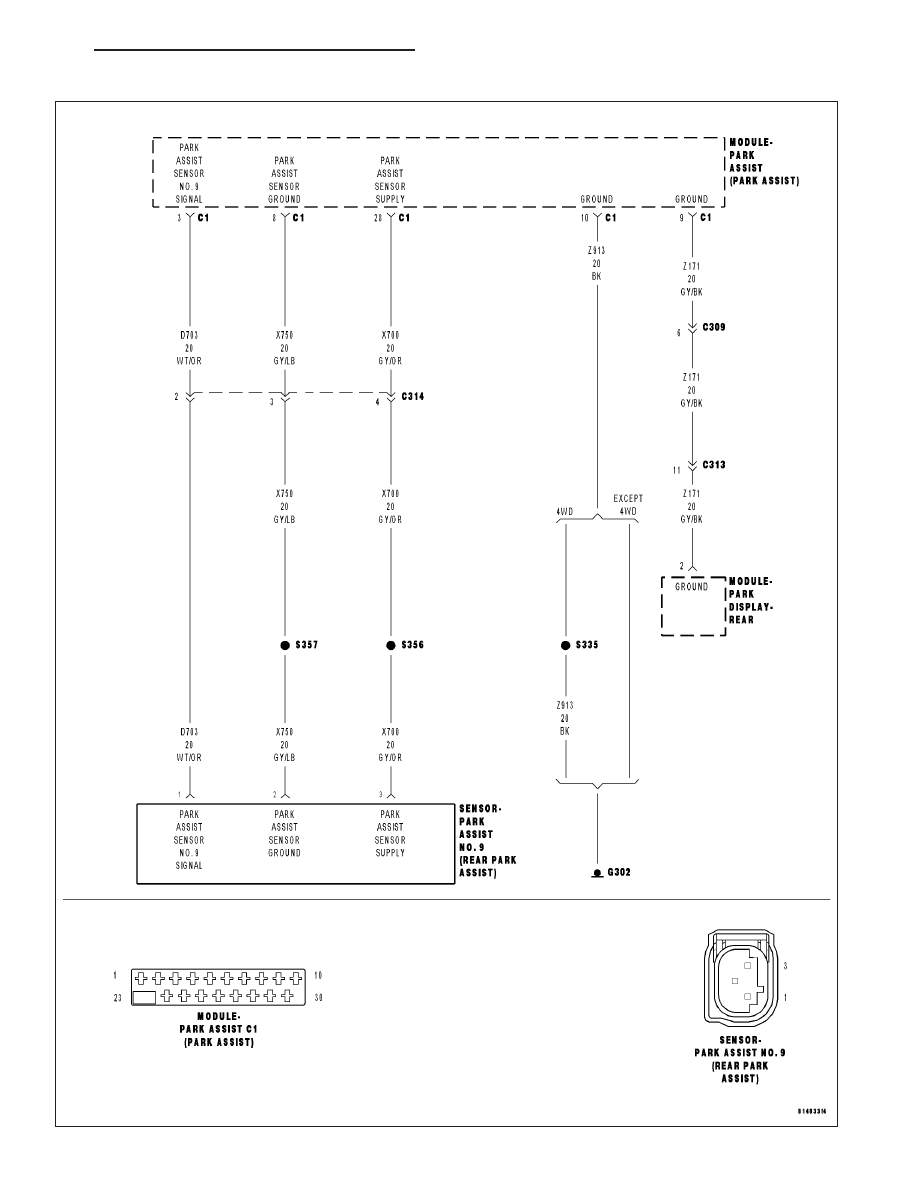

B1236-PTS SENSOR 9 CIRCUIT LOW
