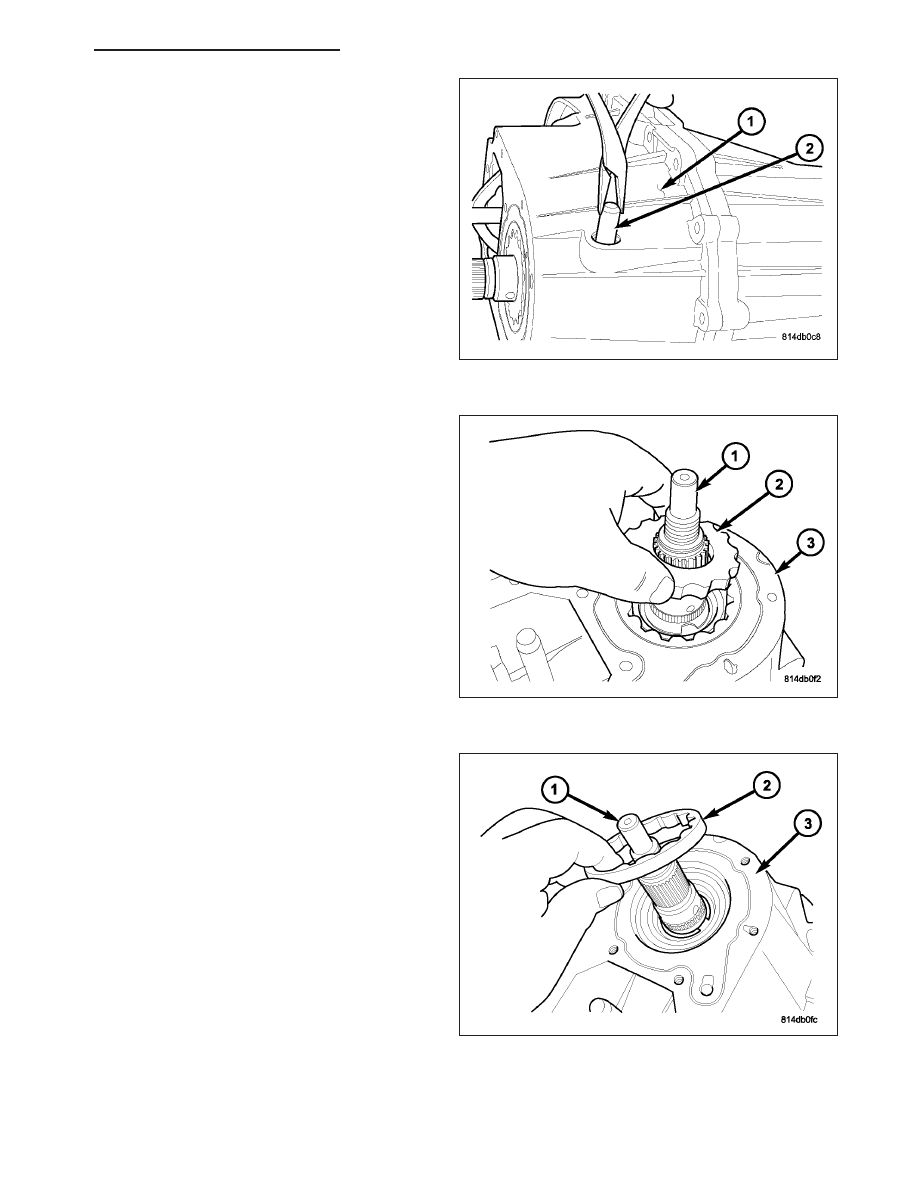

9. Remove the sector roller (1) from the shift rail (2).

10. Remove the anti-rotation bracket (1) from the shift

rail (2).

11. Remove the clutch lever rail plug (1) from the rear

housing.

21 - 1022

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

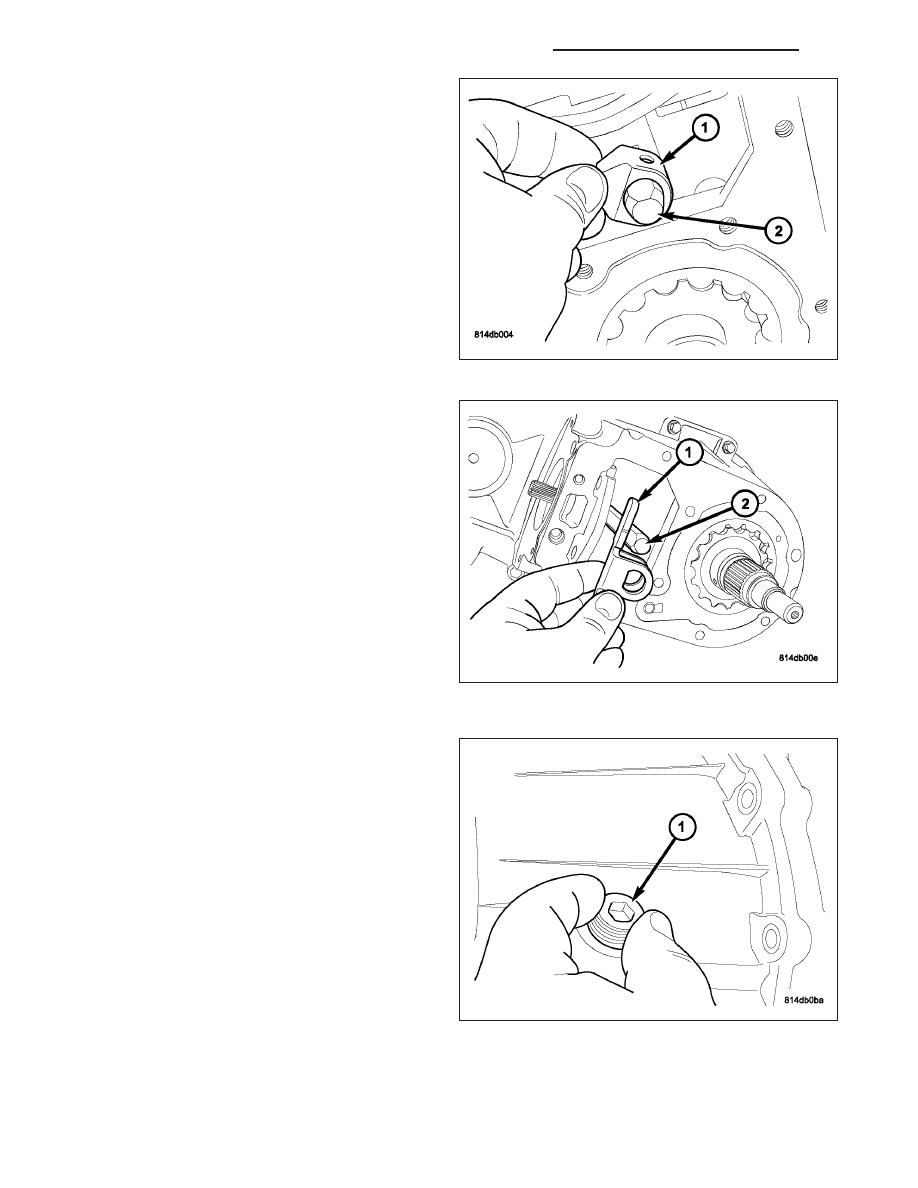

12. Remove the clutch lever rail (2) from the rear

housing (1).

13. Remove the oil pump inner rotor (2) from the out-

put shaft (1) and rear housing (3).

14. Remove the oil pump outer rotor (2) from the out-

put shaft (1) and rear housing (3).

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1023

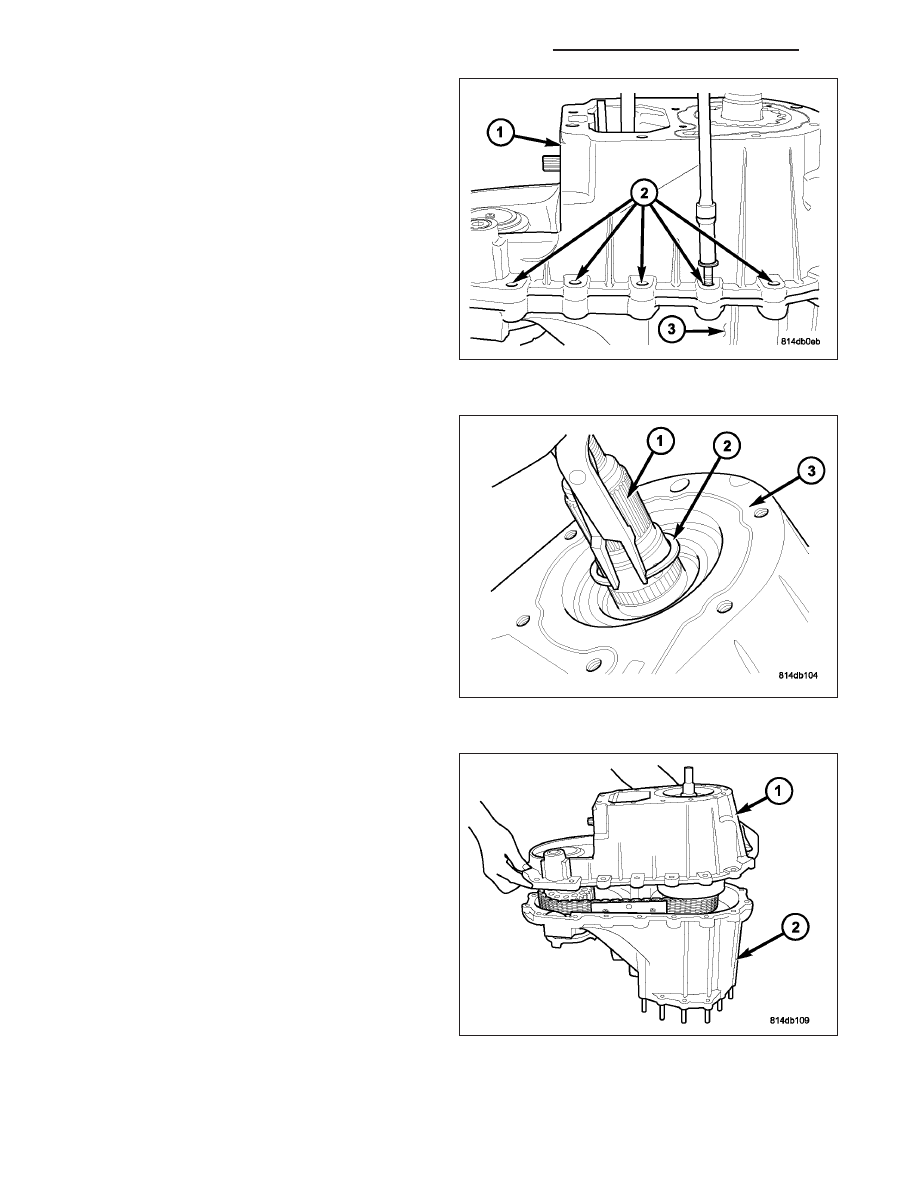

15. Remove the bolts (2) holding the rear housing (1)

to the front housing (3).

16. Remove the rear output shaft (1) retaining ring

(2).

17. Remove the rear housing (1) from the front hous-

ing (2).

21 - 1024

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

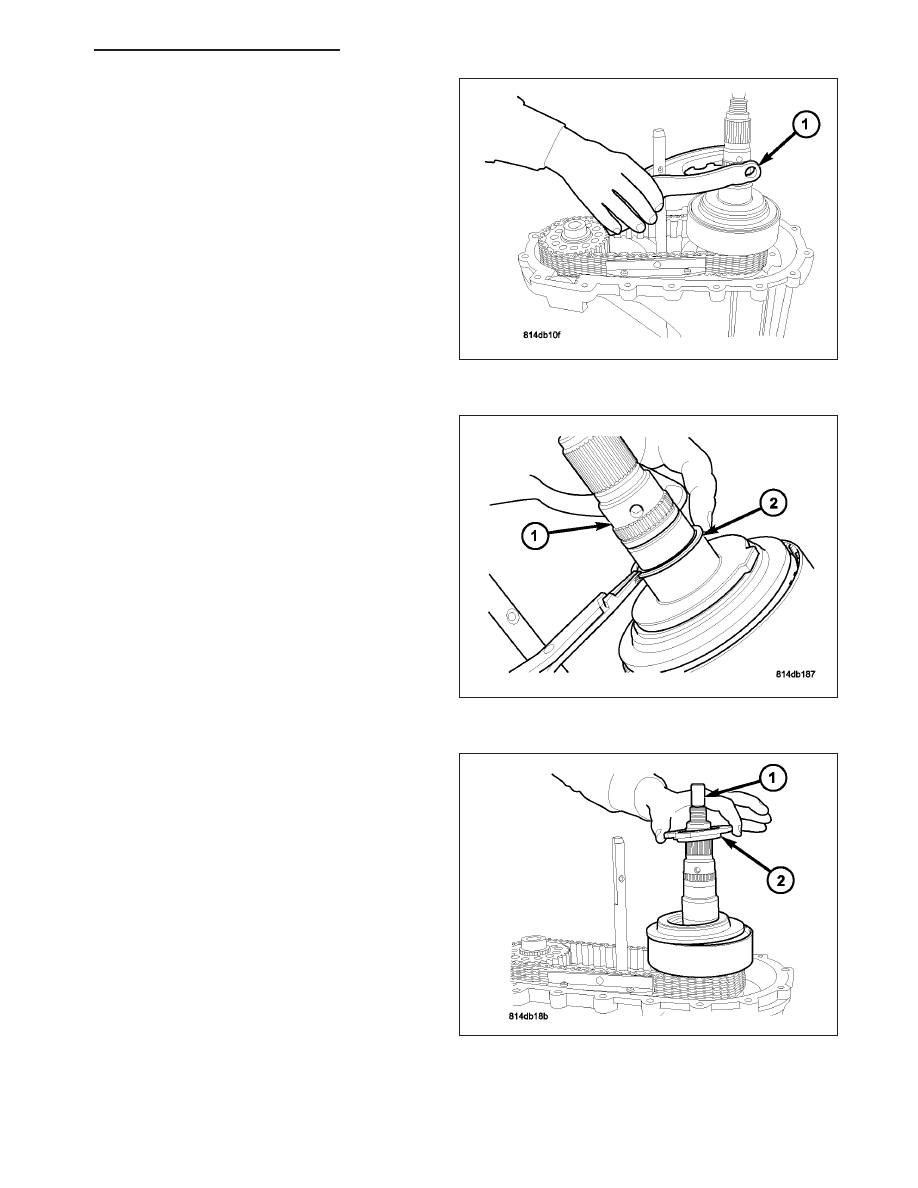

18. Remove the clutch lever assembly (1) from the

mainshaft and shift rail.

19. Remove the thrust bearing support plate retaining

ring (2) from the output shaft (1).

20. Remove the thrust bearing support plate (2) from

the output shaft (1).

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1025
