P0870-OD HYDRAULIC PRESSURE TEST (CONTINUED)

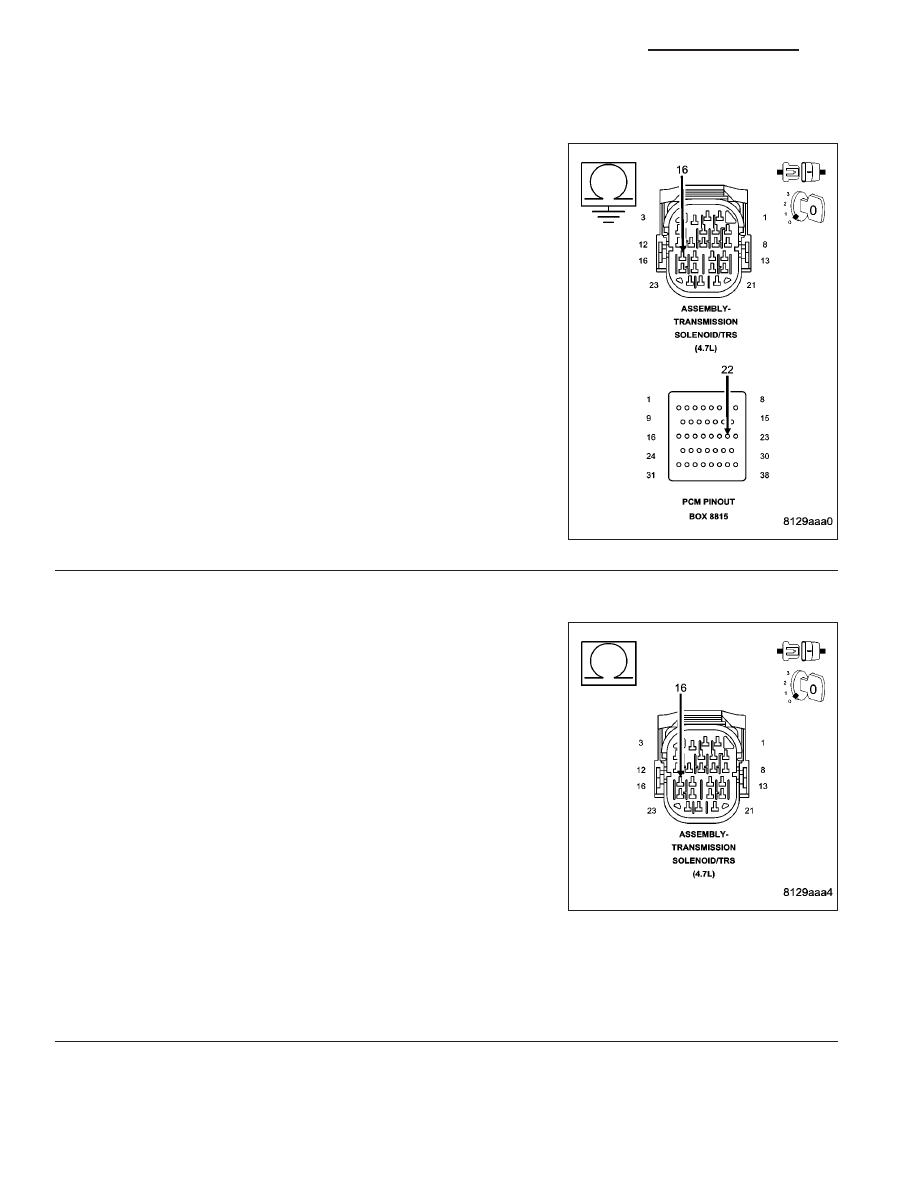

15.

OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (T9) OD Pressure
Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for a

short to ground.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 16

16.

OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

Disconnect all PCM harness connectors.

Disconnect the Transmission Solenoid/TRS Assembly harness connec-
tor.

NOTE: Make sure the Transmission Solenoid/TRS Assembly har-
ness connector is disconnected.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance between the (T9) OD Pressure Switch Sense
circuit and all other circuits in the Transmission Solenoid/TRS Assem-
bly harness connector.

Is the resistance below 5.0 ohms between the (T9) OD Pressure
Switch Sense circuit and any other circuit(s) in the Transmis-
sion Solenoid/TRS Assembly harness connector?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for a

short to other circuit(s).

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Using the schematics as a guide, check the Powertrain Control Module (PCM) terminals for corrosion,

damage, or terminal push out. Pay particular attention to all power and ground circuits. If no problems
are found, replace the PCM per the Service Information. With the scan tool, perform QUICK LEARN.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

21 - 166

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

WK

P0870-OD HYDRAULIC PRESSURE TEST (CONTINUED)

17.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorted and open circuits.

With the scan tool, check the EATX DTC EVENT DATA to help identify the conditions in which the DTC was set.

If the EATX DTC EVENT DATA shows the DTC P0870 set while the Line Pressure was significantly below the
Desired Line Pressure reading, check for causes of low line pressure (low fluid level, broken or mis-installed primary
oil filter or filter seal, sticking Main Regulator Valve in the Pump Valve Body etc.). If the data shows the DTC set
while the Line Pressure reading was significantly higher than the Desired Line Pressure, check the Line Pressure
Sensor and related wiring.

Where there any problems found?

Yes

>> Repair as necessary.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.

WK

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 167

P0871-OD PRESSURE SWITCH RATIONALITY

21 - 168

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

WK

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

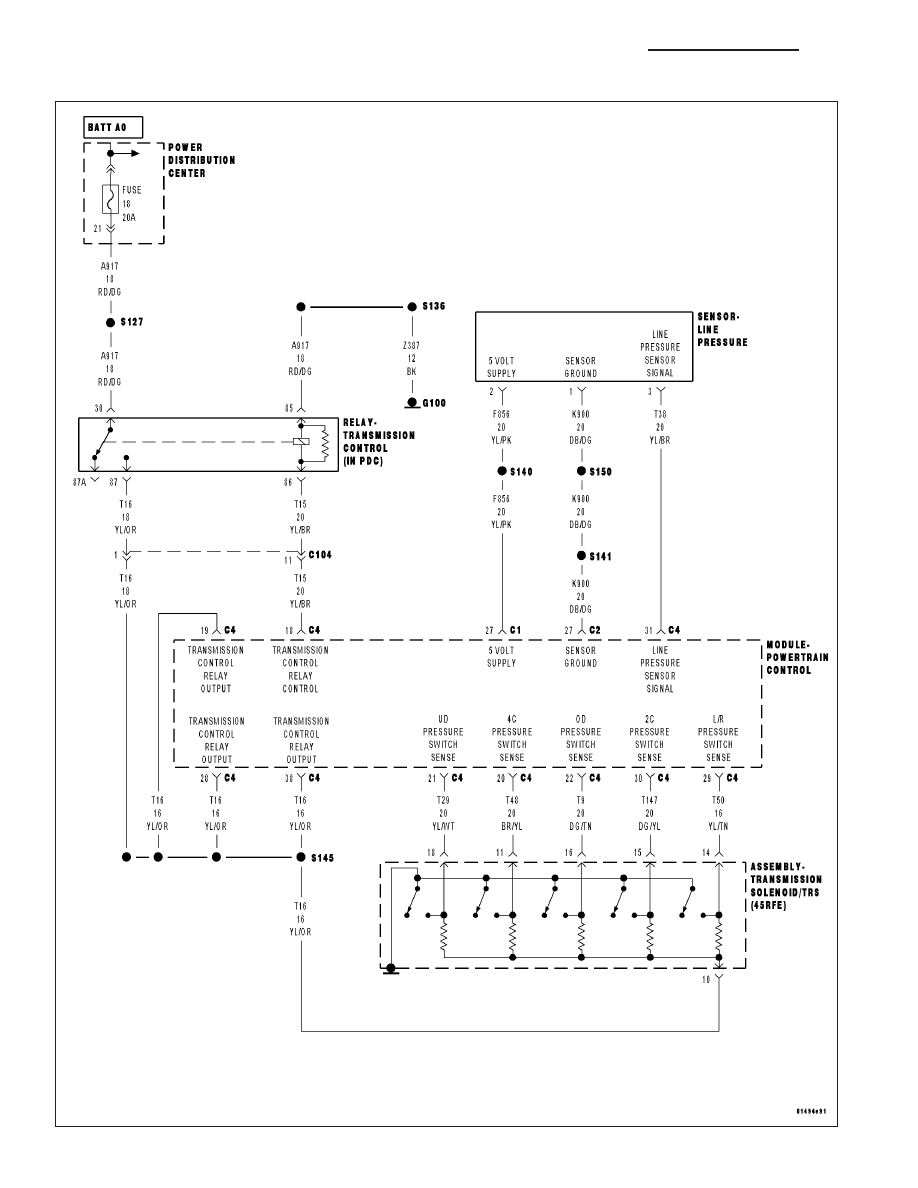

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Continuously with the ignition on and engine running.

•

Set Condition:
The appropriate DTC is set if one of the pressure switches are open or closed at the wrong time in a given
gear.

Possible Causes

RELATED RELAY DTC’S PRESENT

LINE PRESSURE DTCS PRESENT

NO. 4 OR 6 CHECK BALL CUT OR DAMAGED

(T9) OD PRESSURE SWITCH SENSE CIRCUIT OPEN

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO GROUND

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

LOW LINE PRESSURE

WIRING AND CONNECTORS

CUT OD/REV PISTON SEAL

BROKEN OR MISSING DO/REV PISTON BLEED ORIFICE

BROKEN REACTION SHAFT SUPPORT SEAL RING

POOR MACHINING ON PUMP VALVE BODY FACE

BROKEN OR MISSING DRIBBLER ORIFICE ASSEMBLY IN REACTION SHAFT SUPPORT

TRANSMISSION SOLENOID/TRS ASSEMBLY

CUT OD ACCUMULATOR PISTON SEAL

CRACKED OD ACCUMULATOR PISTON

BROKEN OR MISSING OD BLEED ORIFICE IN MAIN VALVE BODY

POWERTRAIN CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE - DIAGNOSIS AND TESTING).
