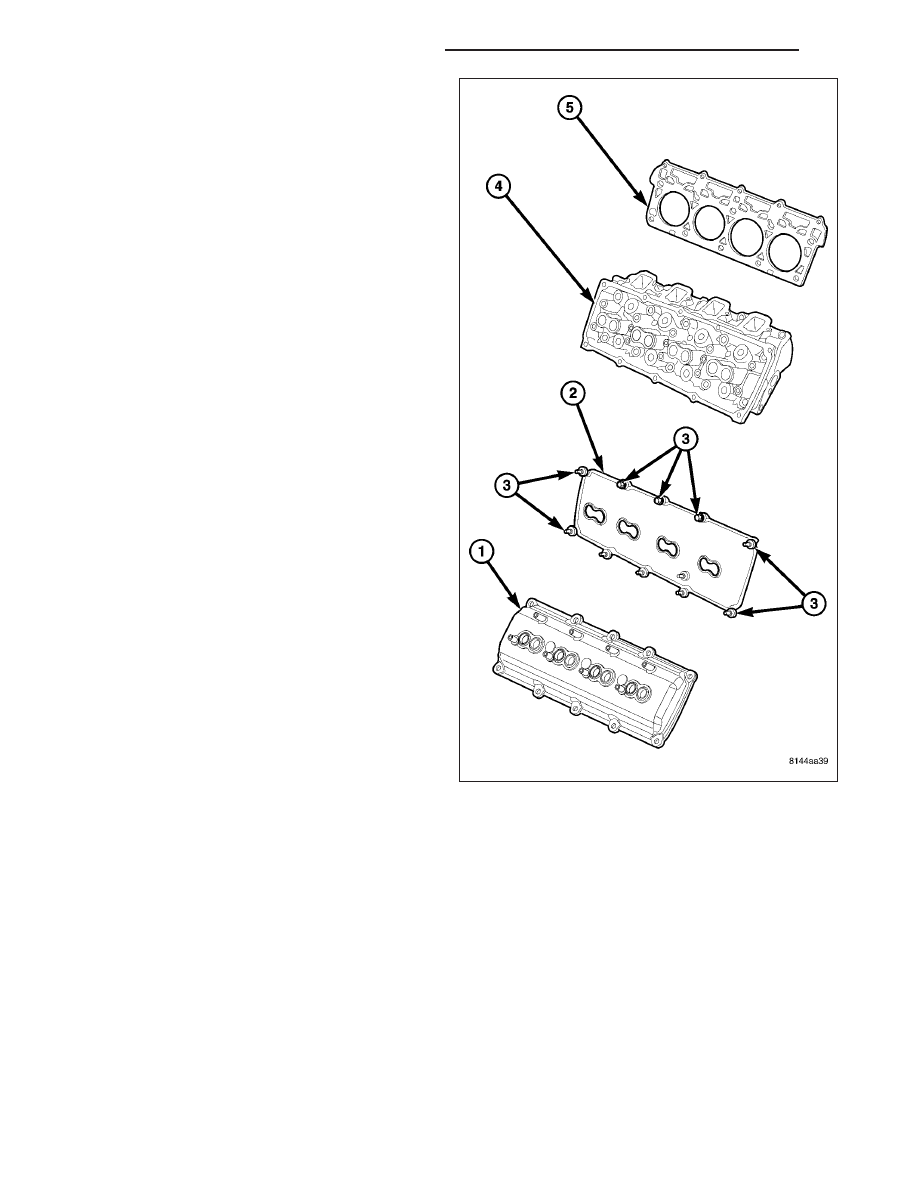

10. Remove both left and right cylinder heads (4)

(Refer

to

9

-

ENGINE/CYLINDER

HEAD

-

REMOVAL).

11. Remove the oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

9 - 1496

ENGINE - 5.7L SERVICE INFORMATION

WK

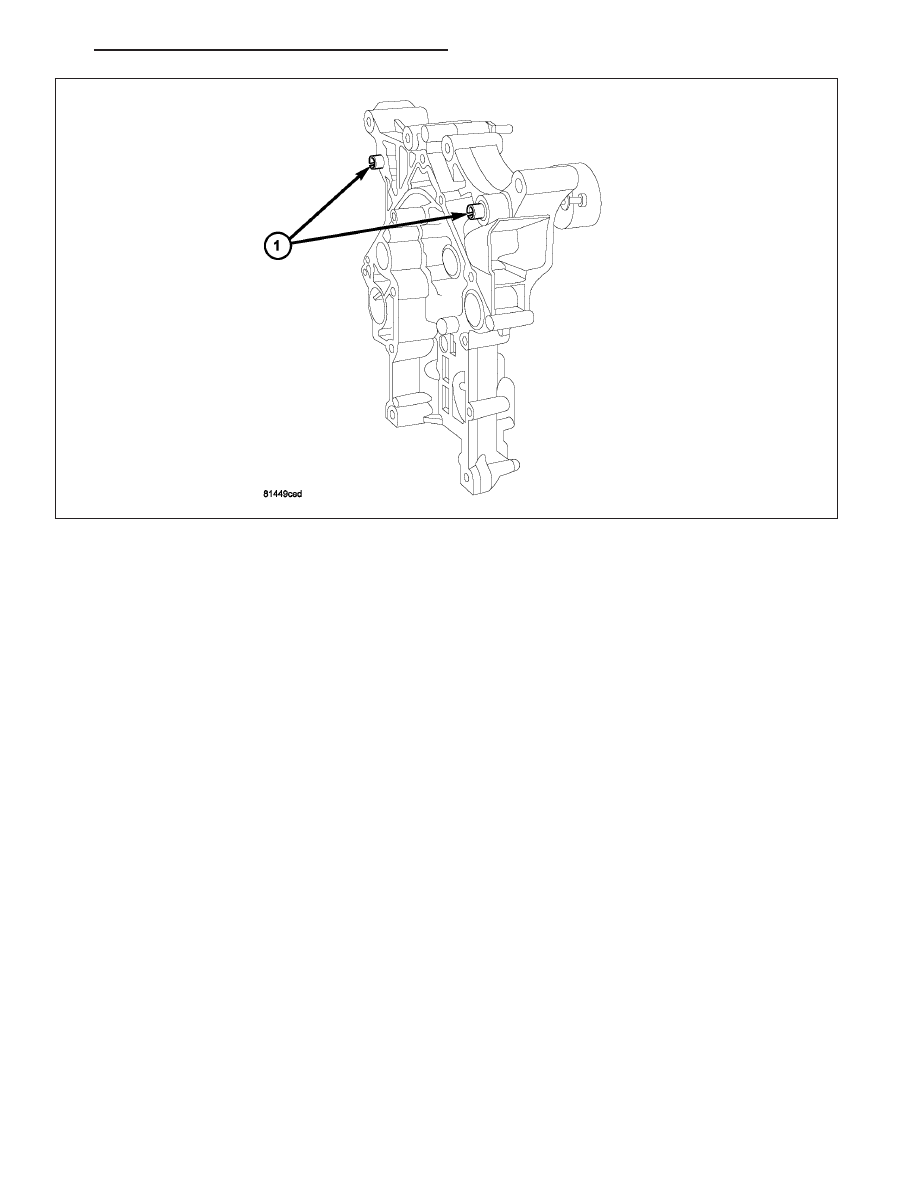

12. Remove timing case cover (1) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

13. Remove the oil pick up tube.

WK

ENGINE - 5.7L SERVICE INFORMATION

9 - 1497

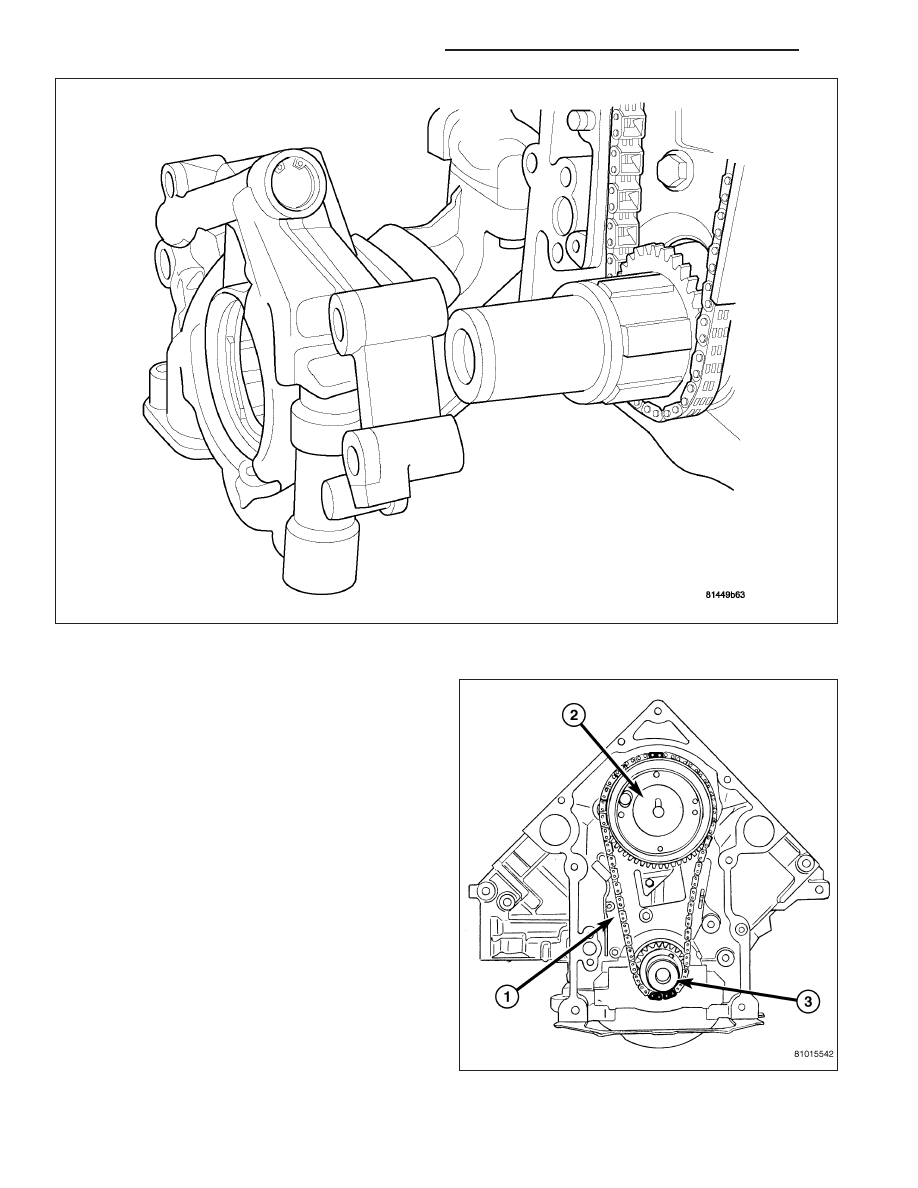

14. Remove the oil pump (figure 2) (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - REMOVAL).

15. Remove timing chain (2) (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - REMOVAL).

16. Remove camshaft tensioner/thrust plate assembly.

9 - 1498

ENGINE - 5.7L SERVICE INFORMATION

WK

NOTE: Identify lifters to ensure installation in original location.

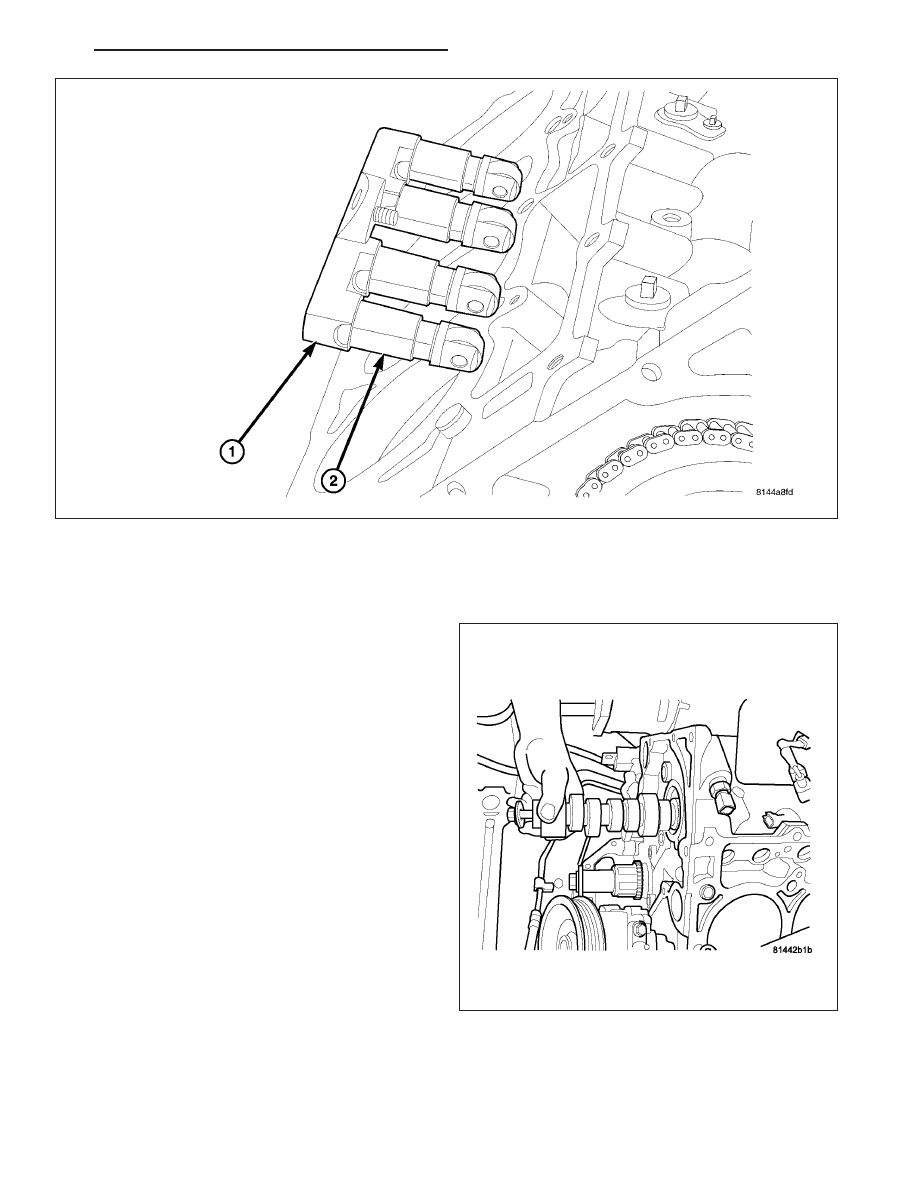

17. Remove the tappets (2) and retainer (1) assembly.

18. Install a long bolt into front of camshaft to aid in

removal of the camshaft. Remove camshaft, being
careful not to damage cam bearings with the cam
lobes (figure 5).

INSPECTION

1. The cam bearings are not serviceable. Do not attempt to replace cam bearings for any reason.
