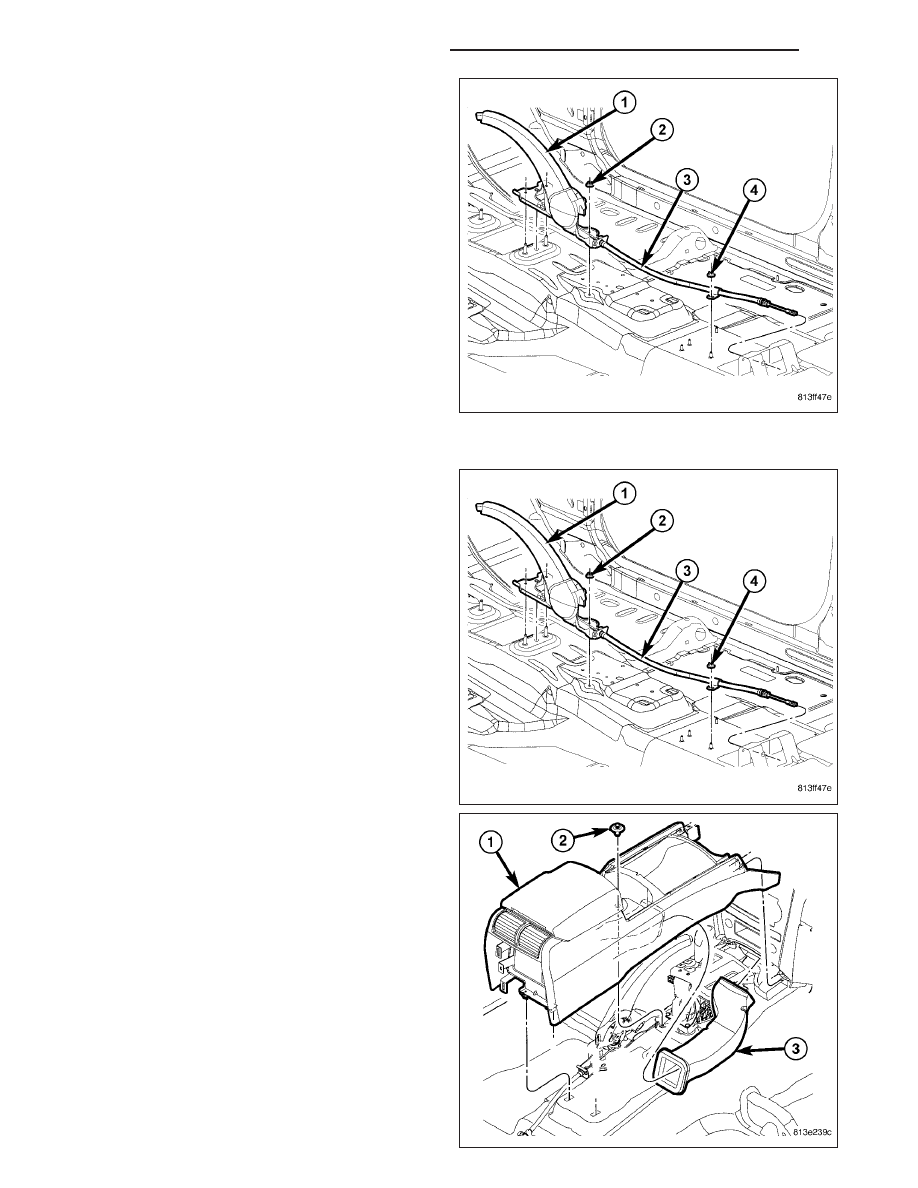

5. Disconnect the front cable (3) at the hand brake

lever (1).

6. Remove the 3 hand brake lever mounting bolts.

7. Disconnect the wire harness routing clips to the

lever.

8. Pull the hand lever (1) up to remove the front cable

(3).

INSTALLATION

1. Reconnect the wire harness routing clips to the

lever.

2. Reconnect the front cable (3) at the hand brake

lever (1).

3. Install the 3 hand brake lever (1) mounting bolts.

4. Unlock out the park brake hand lever (1).

5. Reconnect the park brake switch wire connector.

6. Check the operation of the parking brake lever (1)

and cable (3).

7. Install the center console (1) , (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

INSTALLATION).

5 - 78

BRAKES - BASE - SERVICE INFORMATION

WK

8. Install the rear cover (2) or the DVD player (if

equipped).

SHOES

DESCRIPTION

Drum in hat park brakes are dual shoe, internal expanding units with an automatic self adjusting mechanism.

OPERATION

When the parking brake pedal is depressed the brake
cable pulls the brake shoes outward against the brake
drum. When the brake pedal is released the return
springs attached to the brake shoes pull the shoes
back to there original position.

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 79

REMOVAL

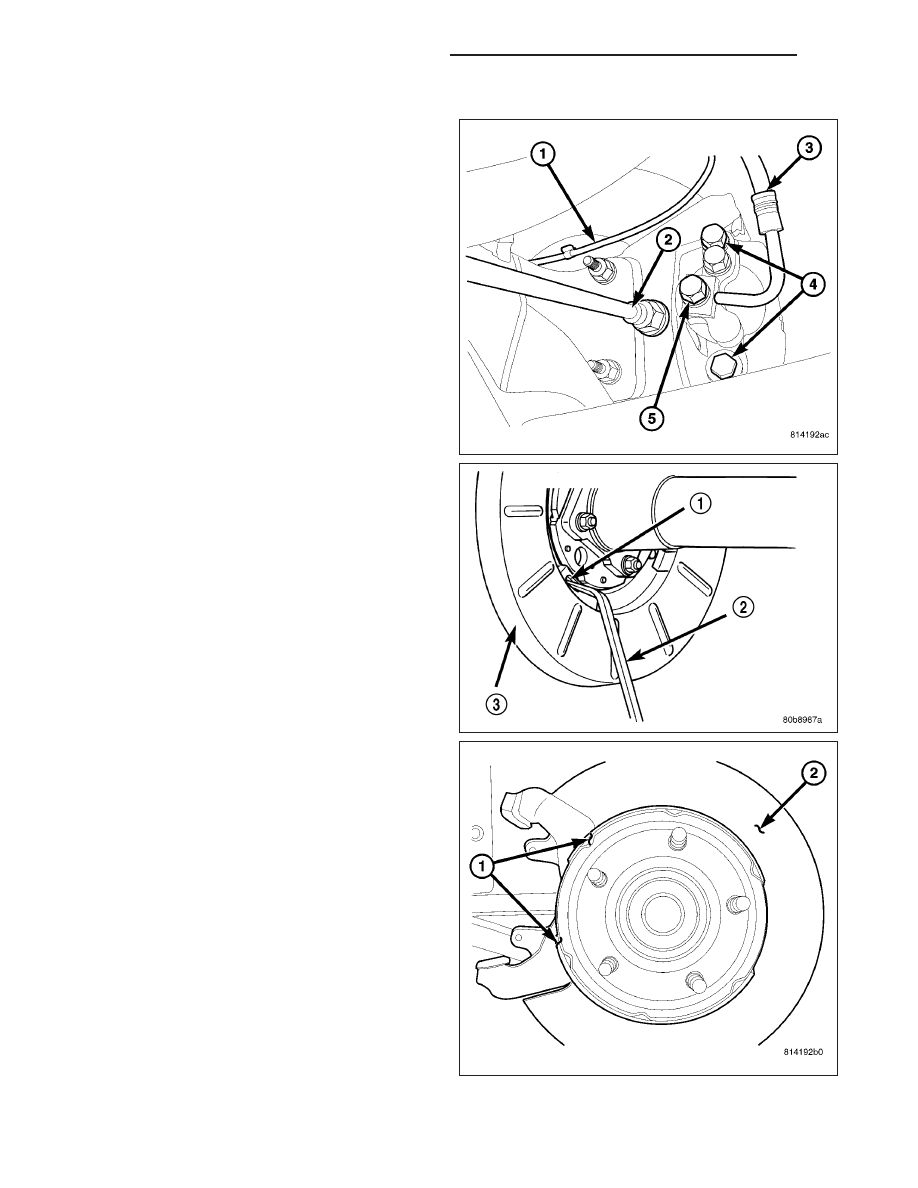

1. Raise vehicle.

2. Remove rear wheel and tire assembly.

3. Remove the 2 caliper bolts (4) then remove the

caliper Support the caliper, Do not let the caliper
hang by the brake hose..

4. Remove rubber access plug (1) from back of rear

disc brake support plate (3).

5. If necessary retract parking brake shoes with brake

adjuster tool (2). Position tool at top of star wheel
and rotate wheel.

6. Remove rotor from axle hub flange.

5 - 80

BRAKES - BASE - SERVICE INFORMATION

WK

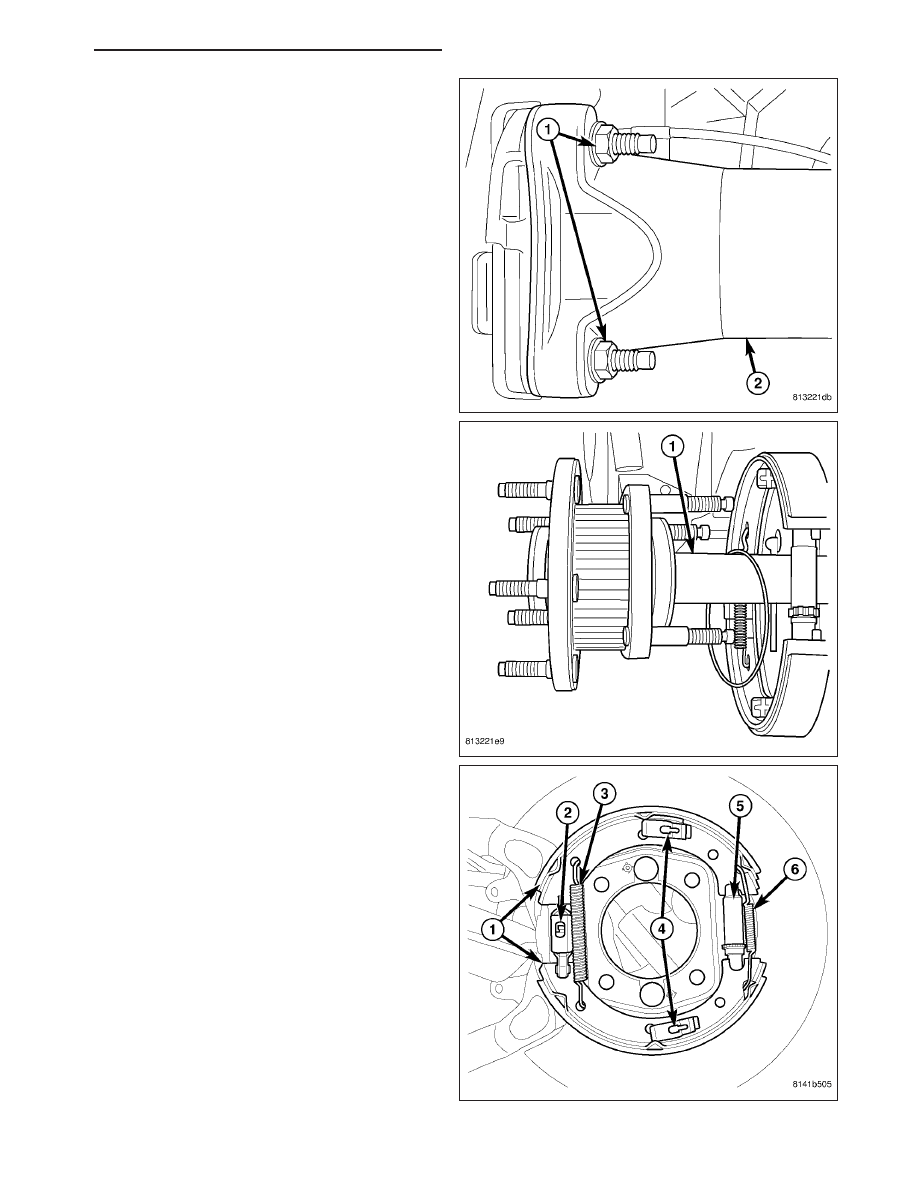

7. Remove the four axle flange nuts (1).

8. Remove the axle shaft (1) from the rear differential

(Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR
AXLE - C213R/AXLE SHAFTS - REMOVAL).

9. Remove the shoe to shoe return spring (6) with

needle nose pliers & then remove the adjuster (5).

10. Remove the shoe to shoe return spring (3) with

brake pliers.

11. Remove shoe hold-down clips (4) and pins. Clip is

held in place by pin which fits in clip notch. To
remove clip, first push clip ends together and slide
clip until head of pin clears narrow part of notch.
Then remove clip (4) and pin.

12. Remove shoes (1) off the actuator lever (2) for the

park brake then remove the shoes (1).
