POWERTRAIN CONTROL MODULE-C3 (DIESEL) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C90 18LG

A/C SWITCH SIGNAL

2

-

-

3

-

-

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

V32 18OR/DG

SPEED CONTROL SUPPLY

12

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T9 18OR/BK

0VERDRIVE OFF SWITCH SENSE

14

-

-

15

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

16

G55 18OR/LG

IMMOBILIZER SIGNAL

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

G3 18BK/PK

CHECK ENGINE LAMP CONTROL

23

K185 18OR/LB

GLOW PLUG LAMP CONTROL

24

K29 18WT/PK

SECONDARY BRAKE SWITCH SENSE

25

K125 18WT/DB

GENERATOR SOURCE

26

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D32 18LG/DG

SCI RECEIVE

30

D25 18YL/VT

PCI BUS

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

RADIATOR FAN MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C23 12DG

RADIATOR FAN RELAY OUTPUT

2

Z4 12BK/PK

GROUND

RADIATOR FAN RELAY - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

C24 20DB/PK

RADIATOR FAN RELAY CONTROL

3

C23 12DG

RADIATOR FAN RELAY OUTPUT

4

A16 12GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

332

CONNECTOR PINOUTS

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

Z2 20BK/OR

GROUND

3

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

D25 20YL/VT/BK

PCI BUS

6

-

-

TRANSMISSION SOLENOID (DIESEL/4.0L GAS) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18BR (DIESEL)

TRANSMISSION CONTROL RELAY OUTPUT

1

T60 18BR (GAS)

FUSED TRANSMISSION CONTROL RELAY OUTPUT

2

K6 18VT/BK (GAS)

5V SUPPLY

2

K6 18VT/WT (DIESEL)

5V SUPPLY

3

K4 18BK/LB

SENSOR GROUND

4

T25 18LG (GAS)

GOVERNOR PRESSURE SENSOR SIGNAL

4

T25 18LG/RD (DIESEL)

GOVERNOR PRESSURE SENSOR SIGNAL

5

K88 18PK

GOVERNOR PRESSURE SOLENOID CONTROL

6

T121 18BK/RD (DIESEL)

3-4 SHIFT SOLENOID CONTROL

6

T121 18BR/WT (GAS)

3-4 SHIFT SOLENOID CONTROL

7

T22 18DG/LB

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

8

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

WATER IN FUEL SENSOR (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

333

CONNECTOR PINOUTS

NOTES

334

10.0

SCHEMATIC DIAGRAMS

10.2

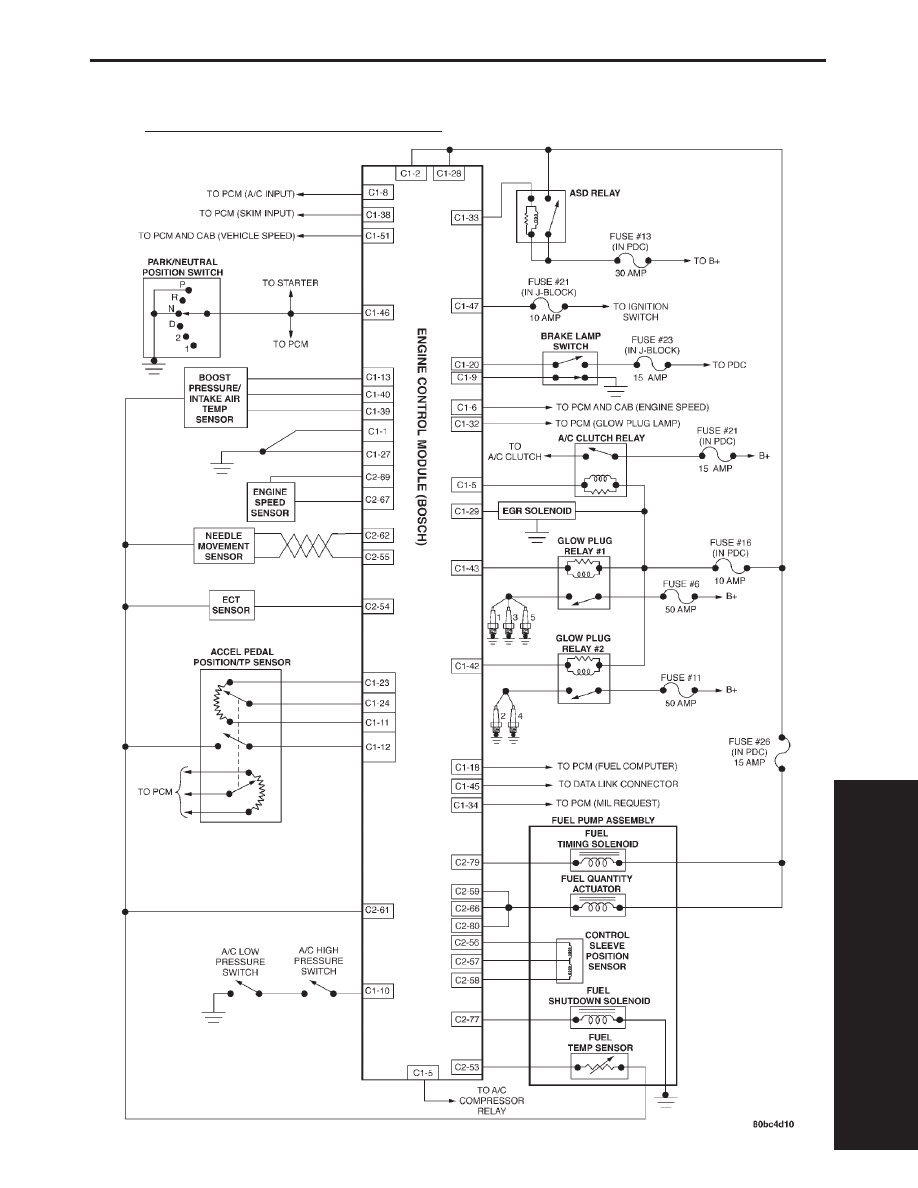

ENGINE CONTROL MODULE (BOSCH)

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

335

SCHEMATICS
