THERMOSTAT

DESCRIPTION

A pellet-type thermostat controls the operating

temperature of the engine by controlling the amount
of coolant flow to the radiator.

OPERATION

The thermostat starts to open at 80°C (176°F).

Above this temperature, coolant is allowed to flow to
the radiator. This provides quicker engine warmup
and overall temperature control.

The same thermostat is used for winter and sum-

mer seasons. An engine should not be operated with-
out a thermostat, except for servicing or testing.
Operating without a thermostat causes other prob-

lems. These are: longer engine warmup time, unreli-
able

warmup

performance,

increased

exhaust

emissions and crankcase condensation. This conden-
sation can result in sludge formation.

CAUTION: Do not operate an engine without a ther-
mostat, except for servicing or testing.

RADIATOR PRESSURE CAP

DESCRIPTION

All radiators are equipped with a pressure cap.

This cap releases pressure at some point within a
range of 124-to-145 kPa (18-to-21 psi). The pressure
relief point (in pounds) is engraved on top of the cap
(Fig. 5).

The cooling system will operate at pressures

slightly above atmospheric pressure. This results in a
higher coolant boiling point allowing increased radi-
ator cooling capacity. The cap (Fig. 5) contains a
spring-loaded pressure relief valve. This valve opens
when system pressure reaches the release range of
124-to-145 kPa (18-to-21 psi).

A vent valve in the center of the cap allows a small

coolant flow through the cap when coolant is below
boiling temperature. The valve is completely closed
when boiling point is reached. As the coolant cools, it
contracts and creates a vacuum in cooling system.

Fig. 3 Water Pump— Typical

1 – O-RING SEAL
2 – WATER PUMP ADAPTER
3 – DRAIN HOSE
4 – WASHER
5 – PUMP MOUNTING BOLTS (4)
6 – WASHER
7 – WATER PUMP PULLEY BOLTS (3)
8 – WATER PUMP PULLEY
9 – VENT TUBE
10 – PUMP HUB
11 – WATER PUMP

Fig. 4 Low Coolant Level Sensor

1 – LOW COOLANT LEVEL SENSOR
2 – COOLANT RECOVERY HOSE
3 – PRESSURIZED COOLANT RESERVE/OVERFLOW TANK
4 – OVERFLOW HOSE

7 - 4

COOLING SYSTEM

WJ

DESCRIPTION AND OPERATION (Continued)

2000 JEEP GRAND CHEROKEE

This causes the vacuum valve to open and coolant in
reserve/overflow tank to be drawn through connect-
ing hose into radiator. If the vacuum valve is stuck
shut, radiator hoses will collapse on cool-down.

A rubber gasket seals the radiator filler neck. This

is done to maintain vacuum during coolant cool-down
and to prevent leakage when system is under pres-
sure.

ETHYLENE-GLYCOL MIXTURES

DESCRIPTION

The required ethylene-glycol (antifreeze) and water

mixture depends upon the climate and vehicle oper-
ating conditions. The recommended mixture of 50/50
ethylene-glycol and water will provide protection
against freezing to -37 deg. C (-35 deg. F). The anti-
freeze concentration must always be a minimum of
44 percent, year-round in all climates. If percentage
is lower than 44 percent, engine parts may be
eroded by cavitation, and cooling system com-
ponents may be severely damaged by corrosion.
Maximum protection against freezing is provided

with a 68 percent antifreeze concentration, which
prevents freezing down to -67.7 deg. C (-90 deg. F). A
higher percentage will freeze at a warmer tempera-
ture. Also, a higher percentage of antifreeze can
cause the engine to overheat because the specific
heat of antifreeze is lower than that of water.

100 Percent Ethylene-Glycol—Should Not Be Used in
Chrysler Vehicles

Use of 100 percent ethylene-glycol will cause for-

mation of additive deposits in the system, as the cor-
rosion inhibitive additives in ethylene-glycol require
the presence of water to dissolve. The deposits act as
insulation, causing temperatures to rise to as high as
149 deg. C (300 deg. F). This temperature is hot
enough to melt plastic and soften solder. The
increased temperature can result in engine detona-
tion. In addition, 100 percent ethylene-glycol freezes
at -22 deg. C (-8 deg. F ).

Propylene-glycol Formulations—Should Not Be Used in
Chrysler Vehicles

Propylene-glycol formulations do not meet

Chrysler coolant specifications. It’s overall effec-
tive temperature range is smaller than that of ethyl-
ene-glycol. The freeze point of 50/50 propylene-glycol
and water is -32 deg. C (-26 deg. F). 5 deg. C higher
than ethylene-glycol’s freeze point. The boiling point
(protection against summer boil-over) of propylene-
glycol is 125 deg. C (257 deg. F ) at 96.5 kPa (14 psi),
compared to 128 deg. C (263 deg. F) for ethylene-gly-
col. Use of propylene-glycol can result in boil-over or
freeze-up in Chrysler vehicles, which are designed for
ethylene-glycol. Propylene glycol also has poorer heat
transfer characteristics than ethylene glycol. This
can increase cylinder head temperatures under cer-
tain conditions.

Propylene-glycol/Ethylene-glycol Mixtures—Should Not Be
Used in Chrysler Vehicles

Propylene-glycol/ethylene-glycol

Mixtures

can

cause the destabilization of various corrosion inhibi-
tors, causing damage to the various cooling system
components. Also, once ethylene-glycol and propy-
lene-glycol based coolants are mixed in the vehicle,
conventional methods of determining freeze point will
not be accurate. Both the refractive index and spe-
cific gravity differ between ethylene glycol and propy-
lene glycol.

CAUTION: Richer antifreeze mixtures cannot be
measured with normal field equipment and can
cause problems associated with 100 percent ethyl-
ene-glycol.

Fig. 5 Radiator Pressure Cap—Typical

1 – PRESSURE RATING
2 – FILLER NECK SEAL
3 – PRESSURE VALVE
4 – VACUUM VENT VALVE (SHOWN IN SEALING POSITION)

WJ

COOLING SYSTEM

7 - 5

DESCRIPTION AND OPERATION (Continued)

2000 JEEP GRAND CHEROKEE

COOLING SYSTEM HOSES

DESCRIPTION

Rubber hoses route coolant to and from the radia-

tor, and heater core.

The radiator lower hose is spring-reinforced to pre-

vent collapse from water pump suction at high
engine speeds.

WARNING: CONSTANT TENSION HOSE CLAMPS
ARE USED ON MOST COOLING SYSTEM HOSES.
WHEN REMOVING OR INSTALLING, USE ONLY
TOOLS DESIGNED FOR SERVICING THIS TYPE OF
CLAMP (Fig. 6). ALWAYS WEAR SAFETY GLASSES
WHEN SERVICING CONSTANT TENSION CLAMPS.

CAUTION: A number or letter is stamped into the
tongue of constant tension clamps (Fig. 7). If
replacement is necessary, use only an original
equipment clamp with matching number or letter.

Inspect the hoses at regular intervals. Replace

hoses that are cracked, feel brittle when squeezed, or
swell excessively when the system is pressurized.

For all vehicles: Be sure that hoses are positioned

with

sufficient

clearance.

Check

clearance

from

exhaust manifolds and pipe, fan blades, drive belts
and sway bars. Improperly positioned hoses can be
damaged, resulting in coolant loss and engine over-
heating.

Ordinary worm gear type hose clamps (when

equipped) can be removed with a straight screw-
driver or a hex socket. To prevent damage to
hoses or clamps, the hose clamps should be
tightened to 4 N·m (34 in. lbs.) torque. Do not
over tighten hose clamps.

When performing a hose inspection, inspect the

radiator lower hose for proper position and condition
of the internal spring.

VISCOUS FAN DRIVE

DESCRIPTION

The thermal viscous fan drive (Fig. 8) is a silicone-

fluid-filled coupling. It connects the fan blade assem-
bly to the fan pulley.

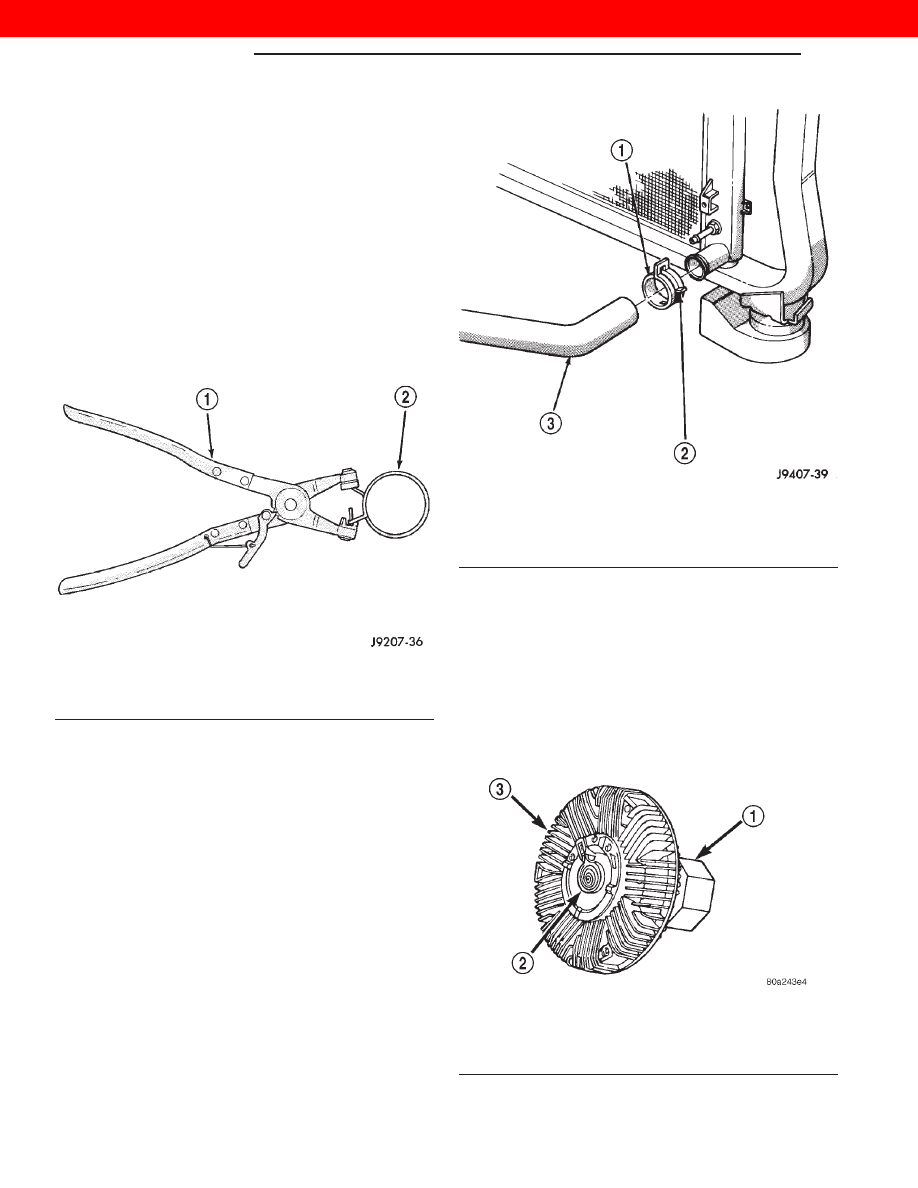

Fig. 6 Hose Clamp Tool

1 – HOSE CLAMP TOOL 6094
2 – HOSE CLAMP

Fig. 7 Clamp Number/Letter Location

1 – TYPICAL CONSTANT TENSION HOSE CLAMP
2 – CLAMP NUMBER/LETTER LOCATION
3 – TYPICAL HOSE

Fig. 8 Viscous Fan Drive

1 – MOUNTING NUT TO FAN PULLEY SHAFT
2 – THERMOSTATIC SPRING
3 – VISCOUS FAN DRIVE

7 - 6

COOLING SYSTEM

WJ

DESCRIPTION AND OPERATION (Continued)

2000 JEEP GRAND CHEROKEE

OPERATION

The coupling allows the fan to be driven in a nor-

mal manner. This is done at low engine speeds while
limiting the top speed of the fan to a predetermined
maximum level at higher engine speeds. A bimetallic
coil spring is located on the front face. This spring
coil reacts to the temperature of the radiator dis-
charge air. It engages the viscous fan drive for higher
fan speed if the air temperature from the radiator
rises above a certain point. Until additional engine
cooling is necessary, the fan will remain at a reduced
rpm regardless of engine speed.

The viscous fan drive will only engage when suffi-

cient heat is present. This is when the air flowing
through the radiator core causes a reaction from the
bimetallic coil. It then increases fan speed to provide
the necessary additional engine cooling.

Once the engine has cooled, the radiator discharge

temperature will drop. The bimetallic coil again
reacts and the fan speed is reduced to the previous
disengaged speed.

CAUTION: Some engines equipped with serpentine
drive belts have reverse rotating fans and viscous
fan

drives.

They

are

marked

with

the

word

REVERSE to designate their usage. Installation of
the wrong fan or viscous fan drive can result in
engine overheating.

NOISE

NOTE: It is normal for fan noise to be louder (roar-
ing) when:

• The underhood temperature is above the engage-

ment point for the viscous drive coupling. This may
occur when ambient (outside air temperature) is very
high.

• Engine loads and temperatures are high such as

when towing a trailer.

• Cool silicone fluid within the fan drive unit is

being redistributed back to its normal disengaged
(warm) position. This can occur during the first 15
seconds to one minute after engine start-up on a cold
engine.

LEAKS

Viscous fan drive operation is not affected by small

oil stains near the drive bearing. If leakage appears
excessive, replace the fan drive unit.

BELT TENSION

DESCRIPTION

Correct accessory drive belt tension is required to

be sure of optimum performance of belt driven engine

accessories. If specified tension is not maintained,
belt slippage may cause; engine overheating, lack of
power steering assist, loss of air conditioning capac-
ity,

reduced

generator

output

rate

and

greatly

reduced belt life.

An automatic belt tensioner is used to maintain

correct belt tension at all times. Do not attempt to
check belt tension with a belt tension gauge on vehi-
cles equipped with an automatic belt tensioner.

AUTOMATIC BELT TENSIONER

Drive belt tension is controlled by a spring loaded

automatic belt tensioner located below and to the
front of the engine oil filter (Fig. 9).

WARNING: BECAUSE

OF

HIGH

SPRING

PRES-

SURE, DO NOT ATTEMPT TO DISASSEMBLE THE
AUTOMATIC BELT TENSIONER. UNIT IS SERVICED
AS AN ASSEMBLY.

Fig. 9 Automatic Belt Tensioner Assembly

1 – WATER PUMP
2 – ACCESSORY DRIVE BELT
3 – IDLER PULLEYS
4 – GENERATOR
5 – POWER STEERING PUMP
6 – A/C COMPRESSOR
7 – AUTOMATIC BELT TENSIONER
8 – OIL FILTER HOUSING
