INSTALLATION

(1) Thoroughly clean the axle shaft (Fig. 20) and

apply a thin film of Mopar

t Wheel Bearing Grease,

or equivalent, to the shaft splines, seal contact sur-
face, and hub bore.

(2) Install the brake rotor shield to the knuckle.

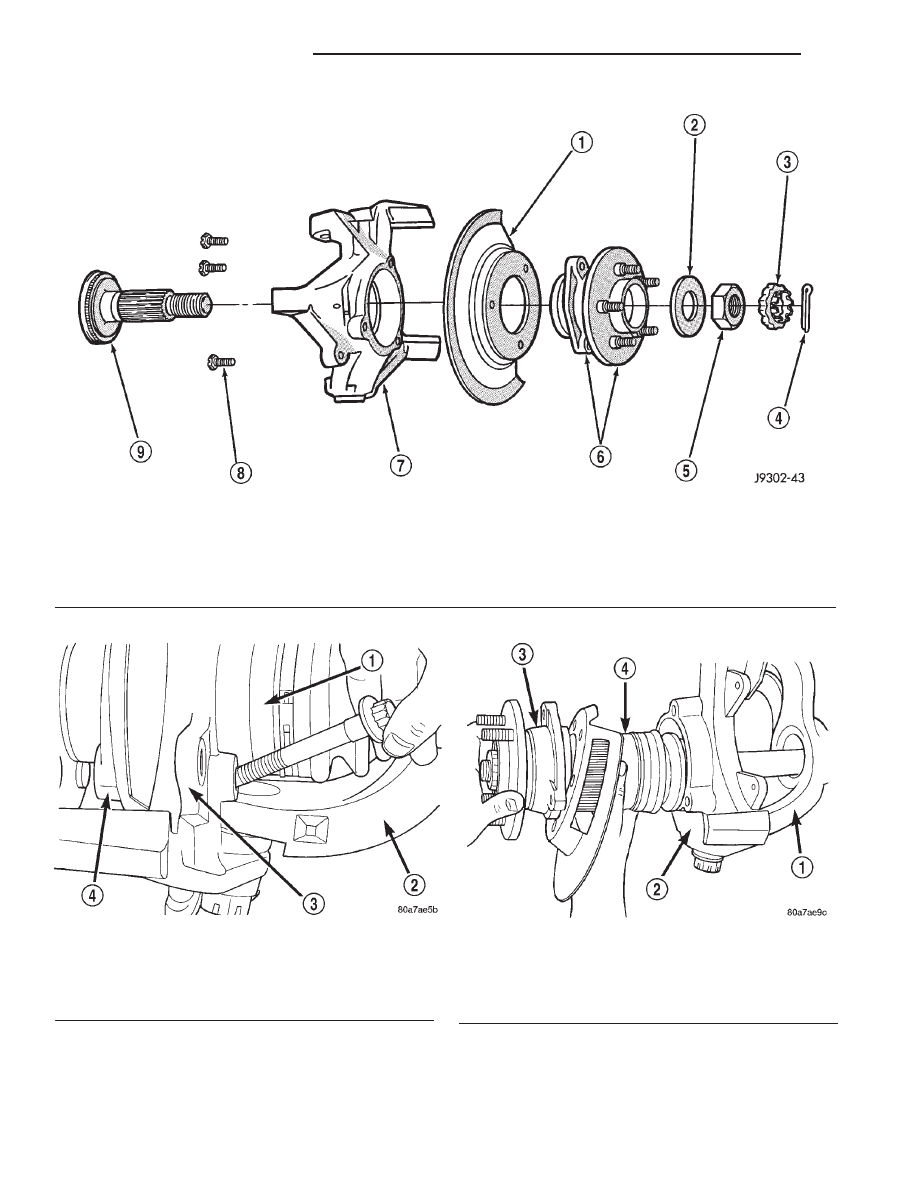

Fig. 20 Hub, Knuckle and Axle Shaft

1 – BRAKE SHIELD
2 – WASHER
3 – RETAINER
4 – COTTER PIN
5 – NUT

6 – HUB AND BEARING ASSEMBLY
7 – STEERING KNUCKLE
8 – BOLT
9 – TONE WHEEL (ABS)

Fig. 21 Hub Bearing Bolts

1 – AXLE SHAFT
2 – AXLE
3 – KNUCKLE
4 – HUB BEARING

Fig. 22 Hub Bearing and Axle Assembly

1 – AXLE
2 – KNUCKLE
3 – HUB BEARING
4 – AXLE SHAFT

3 - 26

TUBE AND 186 FBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

(3) Install the hub bearing and axle shaft assem-

bly, or axle shaft, into the housing and differential
side gears. Avoid damaging the axle shaft oil seals in
the axle housing.

(4) Install the hub bearing, if necessary.
(5) Install the hub to knuckle bolts and tighten to

102 N·m (75 ft. lbs.) torque.

(6) Install the hub washer and nut, if necessary.

Tighten the hub nut to 237 N·m (175 ft. lbs.) torque.
Install the nut retainer and a new cotter pin (Fig.
20).

(7) Install ABS wheel speed sensor, if necessary.

Refer to Group 5, Brakes, for proper procedures.

(8) Install the brake rotor and caliper. Refer to

Group 5, Brakes, for proper procedures.

(9) Install the wheel and tire assembly.
(10) Remove support and lower the vehicle.

STEERING KNUCKLE AND BALL STUDS

Ball stud service procedures below require removal

of the hub bearing and axle shaft. Removal and
installation of upper and lower ball studs require the
use of Tool Kit 6289.

KNUCKLE REMOVAL

(1) Remove hub bearing and axle shaft.
(2) Disconnect the tie-rod or drag link from the

steering knuckle arm. Refer to Group 2, Suspension,
for proper procedures.

(3) Remove the cotter pins from the upper and

lower ball studs.

(4) Remove the upper and lower ball stud nuts.
(5) Strike the steering knuckle with a brass ham-

mer to loosen knuckle from the ball studs. Remove
knuckle from ball studs (Fig. 23).

UPPER BALL STUD REPLACEMENT

(1) Position tools as shown to remove and install

ball stud (Fig. 24).

LOWER BALL STUD REPLACEMENT

(1) Position tools as shown to remove and install

ball stud (Fig. 25).

KNUCKLE INSTALLATION

(1) Position the steering knuckle on the ball studs.
(2) Install and tighten the bottom retaining nut to

109 N·m (80 ft. lbs.) torque. Install new cotter pin.

(3) Install and tighten the top retaining nut to 101

N·m (75 ft. lbs.) torque. Install new cotter pin.

(4) Install the hub bearing and axle shaft.
(5) Connect the tie-rod or drag link end to the

steering knuckle arm. Refer to Group 2, Suspension,
for proper procedures.

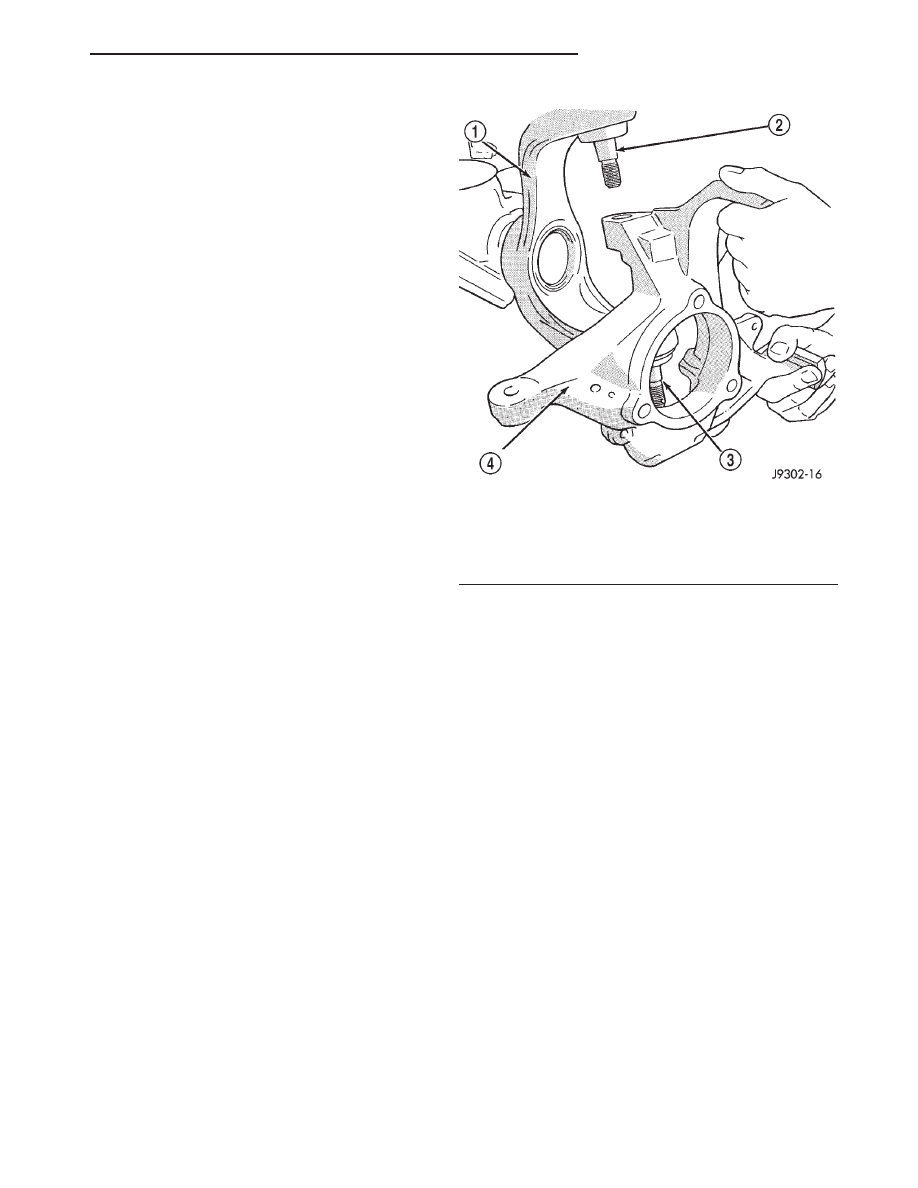

Fig. 23 Steering Knuckle Removal/Installation

1 – AXLE YOKE
2 – UPPER BALL STUD
3 – LOWER BALL STUD
4 – STEERING KNUCKLE

WJ

TUBE AND 186 FBI AXLE

3 - 27

REMOVAL AND INSTALLATION (Continued)

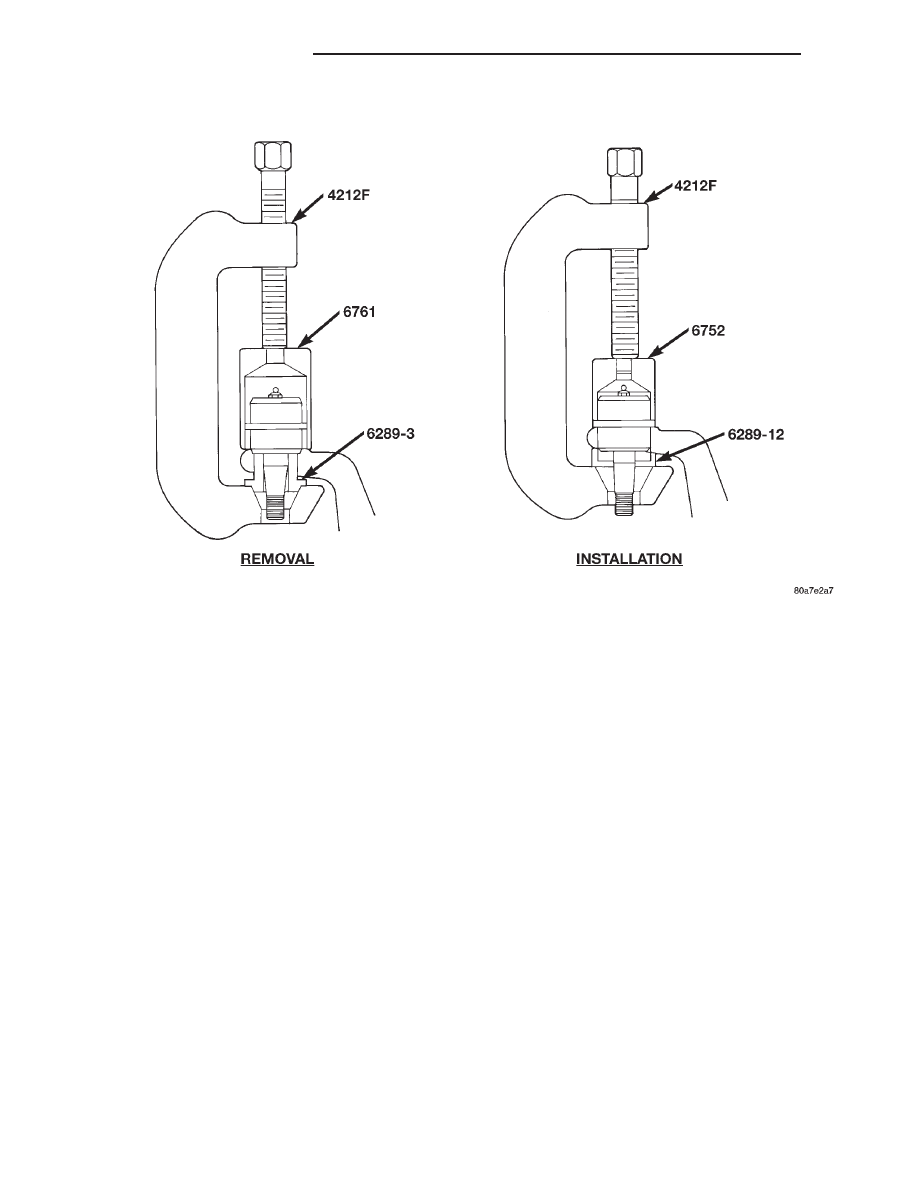

Fig. 24 Upper Ball Stud Remove/Install

3 - 28

TUBE AND 186 FBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

AXLE BUSHING REPLACEMENT

Refer to Group 2, Suspension, for the proper axle

bushing procedures.

DIFFERENTIAL

REMOVAL

(1) Raise and support vehicle.
(2) Remove the lubricant fill hole plug from the

differential housing cover.

(3) Remove the differential housing cover and

allow fluid to drain.

(4) Remove hub bearings and axle shafts.
(5) Note the installation reference letters stamped

on the bearing caps and housing machined sealing
surface (Fig. 26).

Fig. 25 Lower Ball Stud Remove/Install

1 – SPECIAL TOOL 6289–12
2 – SPECIAL TOOL 6289–4
3 – SPECIAL TOOL 4212F

4 – SPECIAL TOOL 4212F
5 – SPECIAL TOOL 6289–1
6 – SPECIAL TOOL 6289–3

Fig. 26 Bearing Cap Identification

1 – INSTALLATION REFERENCE LETTERS
2 – INSTALLATION REFERENCE LETTERS

WJ

TUBE AND 186 FBI AXLE

3 - 29

REMOVAL AND INSTALLATION (Continued)
