Задний багажный отсек — при
наличии

Крышка заднего багажного отсека удержи-
вается фиксатором на пружине. Чтобы снять
крышку заднего багажного отсека, выпол-
ните следующие действия:

ПРИМЕЧАНИЕ:
Защелка заднего багажного отсека не
должна использоваться для крепления
груза.

1. Откиньте петлю таким образом, чтобы

она

расположилась

перпендикулярно

(прямо) по отношению к верхней поверх-
ности поддона.

2. Потяните за петлю и поверните на 90 гра-

дусов, чтобы она расположилась парал-
лельно пазу в поддоне.

3. Откройте крышку заднего отсека.

ДВОЙНОЙ ВЕРХ —
ДВУХДВЕРНЫЕ МОДЕЛИ —
ПРИ НАЛИЧИИ

Если автомобиль оборудован двойным вер-
хом, необходимо снять один из них с авто-
мобиля. При снятии мягкого верха необ-
ходимо

также

удалить

кронштейны

шарнира с каркаса безопасности. Мягкий
верх был установлен на заводе только для
транспортировки. Мягкий и жесткий верх
должны использоваться по отдельности.
Необходимо снять мягкий верх, чтобы пре-
дотвратить его возможный износ. Повреж-
дения, вызванные долговременным исполь-
зованием в автомобиле сразу двух видов
верха, не покрываются гарантией на авто-
мобиль.

Снятие мягкого верха —
двухдверные модели

1. Найдите и вытащите две коробки, в кото-

рых находятся следующие предметы:

• Правая и левая дверные рамы
• Четыре ручки крепления дверной рамы

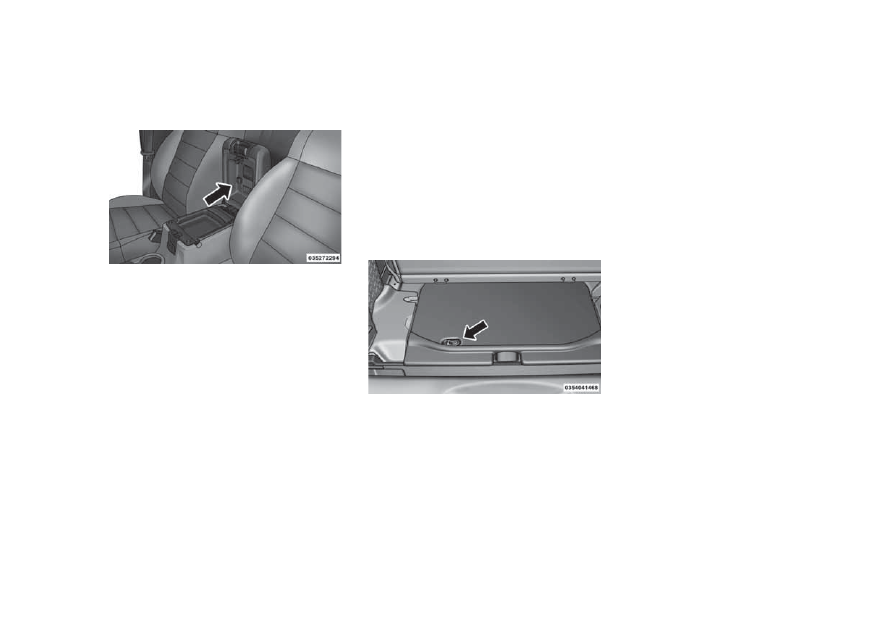

Отсек для хранения под крышкой

центральной консоли

Крышка заднего багажного отсека

132

• Правое и левое боковые окна
• Заднее окно
• Два сворачивающихся ремня для зад-

него окна

• Два ремня фиксации верха Sunrider (при

наличии)

• Два задних кронштейна багажника

2. Снимите жесткий верх. Дополнительную

информацию см. в пункте «Модульный
жесткий верх из трех элементов Freedom
Top — Снятие передней/задней панели» в
данном разделе.

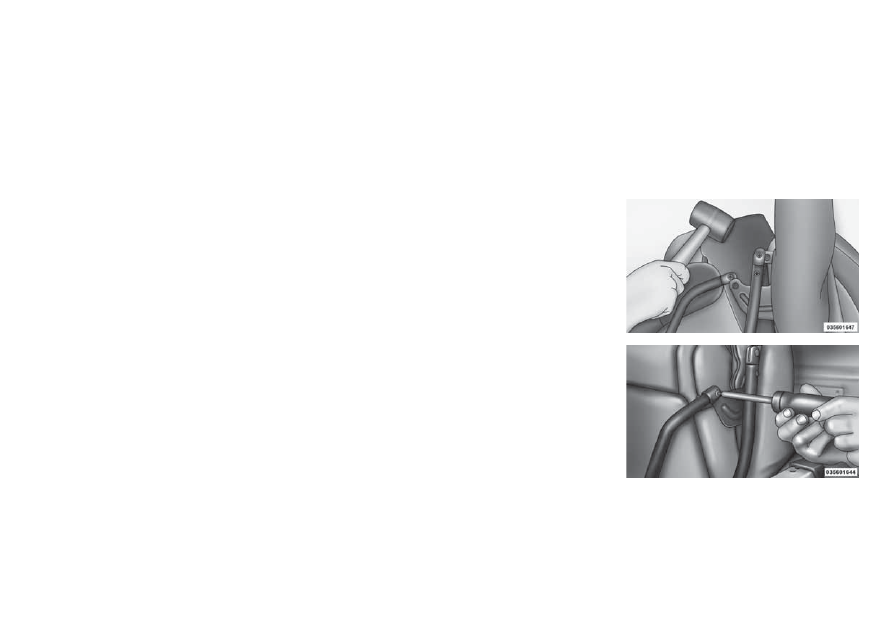

3. Выкрутите винты кронштейна шарнира

дуг мягкого верха (по два с каждой сто-
роны) с помощью отвертки #T30 Torx.

4. Отсоедините стержни правого и левого

металлических кронштейнов шарнира.
Снимите мягкий верх с автомобиля и хра-
ните его в сухом, чистом месте.

ПРИМЕЧАНИЕ:
Чтобы было легче отсоединить стержни
шарнира, можно осторожно постучать по
стержням резиновым молотком.

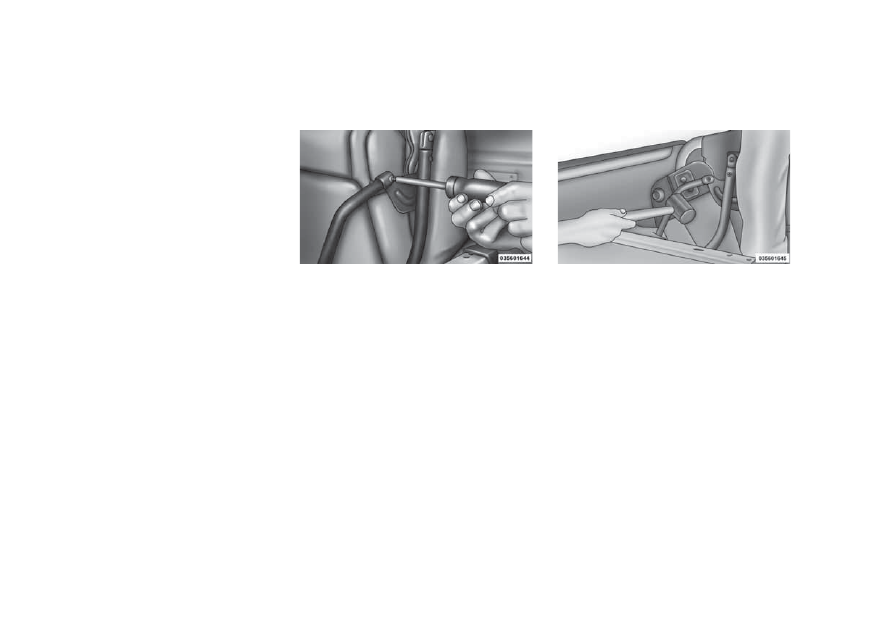

5. Расстегните молнию чехла спортивной

балки, чтобы освободить кронштейны
шарнира. Снимите кронштейны с по-
мощью отвертки #T30 Torx. Поместите на-
зад и застегните чехол балки. Храните
кронштейны шарнира и винты в надеж-
ном месте.

6. Повторно установите жесткий верх. До-

полнительную информацию см. в пункте
«Модульный жесткий верх из трех эле-
ментов

Freedom

Top

—

Установка

передней/задней панели» в данном раз-
деле.

133

Установка мягкого верха —
модели с двумя дверьми

ПРИМЕЧАНИЕ:
Следующие

действия

выполняются

только при первой установке. Для уста-
новки мягкого верха в дальнейшем см.
главу «Мягкий верх» в данном разделе.

1. Перед удалением жесткого верха найдите

и извлеките следующие предметы:

• Правая и левая дверные рамы
• Ручки крепления дверной рамы (четыре

в моделях с двумя дверьми, шесть в
моделях с четырьмя дверьми)

• Правое и левое боковые окна
• Заднее окно

2. Снимите жесткий верх. Дополнительную

информацию см. в пункте «Модульный
жесткий верх из трех элементов Freedom
Top — Снятие передней/задней панели» в
данном разделе.

3. Установите дверные рамы. См. главу

«Дверные рамы» в данном разделе.

4. Если мягкий верх снят, выполните следу-

ющие действия, чтобы заново установить
его. Если мягкий верх установлен, перей-
дите к шагу №5.

a. Если кронштейны шарнира удалены,

расстегните чехлы на каркасе безо-
пасности и прикрепите кронштейны к
каркасу четырьмя винтами, которые
были выкручены отверткойTorx №T30.
Снова застегните чехлы на каркасе
безопасности.

b. Поместите мягкий верх сзади автомо-

биля так, чтобы дуги были направ-
лены вперед, а изогнутая часть дуг —
вверх.

c. Установите шарниры на металличес-

кие кронштейны.

ПРИМЕЧАНИЕ:
Для того чтобы легче произвести повтор-
ное крепление шарниров, можно осто-
рожно постучать по шарнирам резино-
вым молотком.

d. Вкрутите винты шарнира с помощью

отвертки Torx №T30. Надежно затя-
ните винты до полного прилегания, но
не завинчивайте их с перекосом и не
затягивайте их чрезмерно.

134

ПРЕДОСТЕРЕЖЕНИЯ!

Не затягивайте винты чрезмерно. Чрез-
мерное затягивание винтов может при-
вести к срыву резьбы.

5. Снимите балку багажника (черная метал-

лическая балка для нижней части зад-
него окна) и уберите ее в сторону.

ПРИМЕЧАНИЕ:
Прежде чем поднимать верх, убедитесь,
что жгут проводов в левом заднем углу не
запутался в дугах мягкого верха.

6. Отстегните и снимите черный защитный

чехол. Этот чехол необходимо утилизиро-
вать. Он используется в качестве защиты
только во время транспортировки.

ПРИМЕЧАНИЕ:
Наглядная инструкция находится в упа-
ковке двойного верха.

7. Поднимите мягкий верх. См. главу «Мяг-

кий верх — поднятие мягкого верха» в
данном разделе.

ДВОЙНОЙ ВЕРХ — МОДЕЛИ
С ЧЕТЫРЬМЯ ДВЕРЬМИ —
ПРИ НАЛИЧИИ

Если автомобиль оборудован двойным вер-
хом, необходимо снять один из них с авто-
мобиля. При снятии мягкого верха необ-
ходимо

также

удалить

кронштейны

шарнира с каркаса безопасности. Мягкий
верх был установлен на заводе только для
транспортировки. Мягкий и жесткий верх
должны использоваться по отдельности.
Необходимо снять мягкий верх, чтобы пре-
дотвратить его возможный износ. Повреж-
дения, вызванные долговременным исполь-
зованием в автомобиле сразу двух видов
верха, не покрываются гарантией на авто-
мобиль.

Снятие мягкого верха —
четырехдверные модели

1. Найдите и вытащите две коробки, в кото-

рых находятся следующие предметы:

• Правая и левая дверные рамы
• Шесть ручек крепления дверной рамы

• Правое и левое боковые окна
• Заднее окно
• Два сворачивающихся ремня для зад-

него окна

• Два ремня фиксации верха Sunrider (при

наличии)

• Два задних кронштейна багажника

2. Снимите жесткий верх. Дополнительную

информацию см. в пункте «Модульный
жесткий верх из трех элементов Freedom
Top — Снятие передней/задней панели» в
данном разделе.

3. Убедитесь, что монтажные лямки на-

дежно прикреплены к опорному кронш-
тейну. Расстегните монтажную лямку бо-
ковой дуги (с обеих сторон).
