Jeep Cherokee (дизель 2,2 л.) 2018 года. Руководство - часть 11

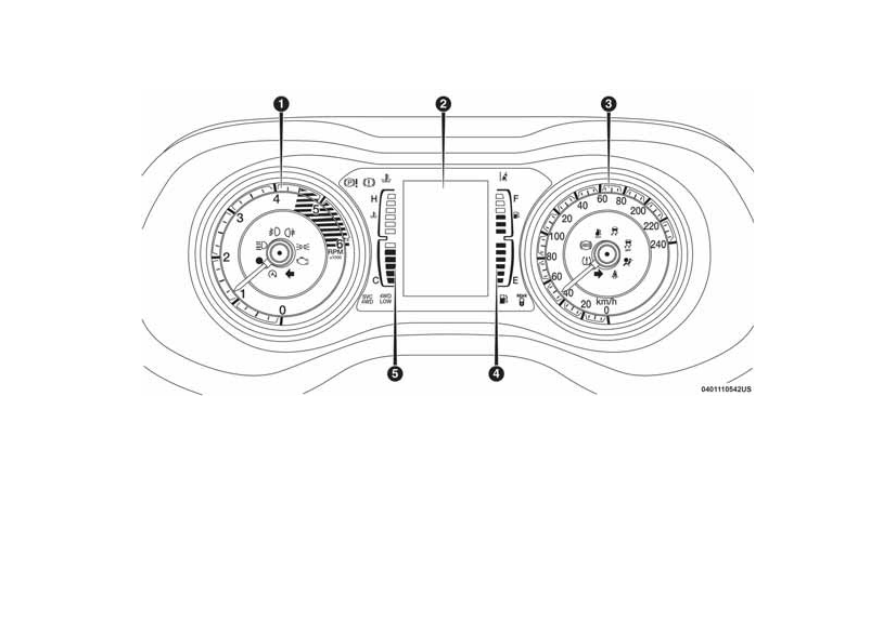

Приборная панель премиум-класса

89

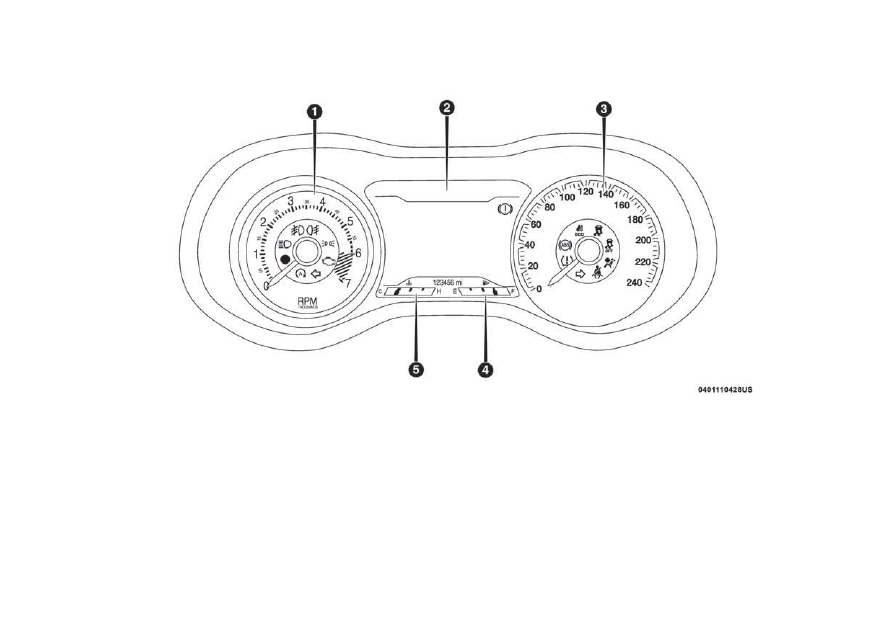

Приборная панель автомобилей с дизельным двигателем

90

Описание щитка приборов

1. Тахометр

• Показывает количество оборотов дви-

гателя в минуту (об/мин х 1000).

2. Дисплей щитка приборов

• Дисплей щитка приборов имеет интер-

активные функции для ввода данных
водителем. Для получения дополни-
тельной

информации

см.

«Дисплей

щитка приборов» в разделе «Знакомс-
тво с приборной панелью».

3. Спидометр

• Показывает скорость автомобиля.

4. Топливо, указатель уровня

• Указатель уровня топлива показывает

уровень топлива, оставшегося в баке,
при повороте зажигания в положение
ВКЛ./РАБОТА.

•

Индикатор с изображением символа

топливного насоса показывает сторону
расположения топливного бака.

5. Указатель температуры двигателя

• Этот прибор показывает температуру

охлаждающей жидкости двигателя. Лю-
бые показания в пределах допустимого
диапазона указывают на то, что сис-
тема охлаждения двигателя работает
удовлетворительно.

• Датчик, возможно, будет показывать бо-

лее высокую температуру при движении
в жаркую погоду или вверх по склону.
Однако не должны превышаться верх-
ние предельные значения нормального
рабочего диапазона.

ПРЕДУПРЕЖДЕНИЯ!

Перегрев системы охлаждения двигателя
опасен. Вы или окружающие люди могут
получить тяжелые ожоги из-за выброса
горячей

охлаждающей

жидкости

или

пара. При перегреве автомобиля нужно
связаться с авторизованным дилером для
получения технической поддержки.

ПРЕДОСТЕРЕЖЕНИЯ!

Передвижение с перегретой системой ох-
лаждения двигателя может привести к по-
ломке автомобиля. Если датчик темпера-
туры

показывает

«H»,

сверните

на

обочину и остановите автомобиль. Ос-
тавьте двигатель работать на холостом
ходу при выключенном кондиционере до
тех пор, пока стрелка прибора не опус-
тится в зону нормальных температур.
Если стрелка остается на отметке «H»,
следует немедленно выключить двига-
тель и связаться с уполномоченным диле-
ром для получения технической помощи.

ПРИМЕЧАНИЕ:
Сигнальный индикатор будет гореть для про-
верки лампы при первом цикле включения
зажигания.

ДИСПЛЕЙ ЩИТКА ПРИБОРОВ

Автомобиль может быть оборудован дис-
плеем щитка приборов, который предостав-
ляет водителю полезную информацию. В ре-
жиме

зажигания

ОСТАНОВКА/ВЫКЛ.

дисплей

будет

активироваться

при

отпирании/запирании дверей и отображать
общее пройденное расстояние в милях или
километрах на счетчике пробега. Дисплей
щитка приборов разработан для отображе-
ния важной информации о системах и функ-
циях автомобиля. С помощью интерактив-
ного дисплея водителя на приборной панели
можно видеть, как работают системы и полу-
чать предупреждения, когда происходят
сбои в работе. Органы управления, установ-
ленные на рулевом колесе, позволяют про-
кручивать и выполнять вход в главные меню
и подменю. Можно получать доступ к опре-
деленной информации и выбирать и регули-
ровать определенные параметры.

Расположение и органы
управления дисплея щитка
приборов

На дисплее щитка приборов находится ин-
терактивный дисплей водителя, располо-
женный на приборной панели.

91

Меню дисплея приборной панели включают
в себя следующие пункты:

• Спидометр

• Информация об автомобиле

• Система помощи водителю — при наличии

• Расход топлива

• Указатель частичного пробега

• Система остановки и запуска двигателя —

при наличии

• Аудиосистема

• Текстовые сообщения**

• Настройки экрана

• Предупреждение о скорости

Система позволяет водителю выбирать ин-
формацию нажатием на следующие кнопки
на рулевом колесе:

• Кнопка со стрелкой вверх

Для прокрутки вверх нажмите и отпустите
кнопку со стрелкой вверх в главном меню и
в подменю.

• Кнопка со стрелкой вниз

Для прокрутки вниз нажмите и отпустите
кнопку со стрелкой вниз в главном меню и в
подменю.

• Кнопка со стрелкой вправо

Нажмите и отпустите кнопку со стрелкой
вправо для доступа к экранам информации
или подменю из главного меню.

• Кнопка со стрелкой влево

Нажмите и отпустите кнопку со стрелкой
влево для доступа к экранам информации
или подменю из главного меню.

• Кнопка OK

Нажмите кнопку OK для доступа/выбора эк-
ранов информации или подменю из главного
меню. Нажмите и удерживайте нажатой
кнопку OK, чтобы сбросить отображаемую/
выбранную

функцию,

которую

можно

сбросить.

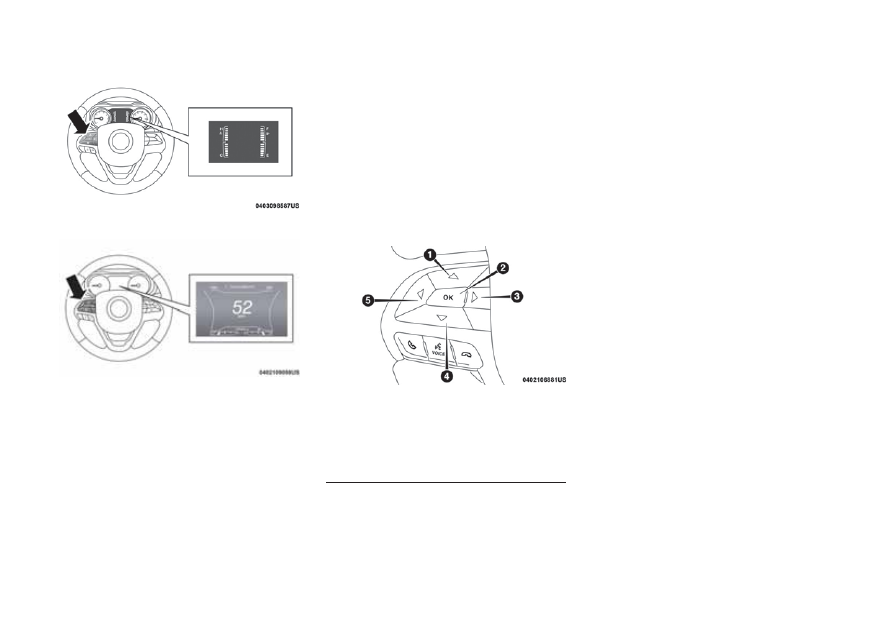

Базовый дисплей приборной панели

Дисплей приборной панели Premium

Кнопки управления дисплея приборной

панели

1 - кнопка со стрелкой
вверх

4 - кнопка со стрелкой
вниз

2 - кнопка OK

5 - кнопка со стрелкой
влево

3 - кнопку со стрелкой
вправо

92

Пункты меню дисплея приборной
панели

ПРИМЕЧАНИЕ:
Пункты меню на дисплее приборной панели
отображаются в центре приборной панели.
Пункты меню могут отличаться в зависи-
мости от особенностей вашего автомобиля.

Спидометр
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов появился значок меню спидо-
метра. Нажмите и отпустите кнопку OK для
выбора единиц измерения (миль/ч или км/ч)
спидометра.

Информация об автомобиле
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, пока на дисплее щитка при-

боров не отобразится значок меню

⬙Инфор-

мация об автомобиле

⬙. Нажмите и отпустите

кнопку со стрелкой влево или вправо,
чтобы прокрутить информационные под-
меню. Нажмите и отпустите кнопку OK,
чтобы выбрать или сбросить подменю, кото-
рые можно сбросить.

• Давление в шинах: этот пункт меню будет отображать текущее

давление в шинах. Низкое давление в шинах будет выделено
красным цветом.

• Срок службы масла: этот пункт меню будет отображать текущий

срок службы масла автомобиля.

• Температура охлаждающей жидкости: этот пункт меню будет

отображать текущую температуру охлаждающей жидкости
автомобиля.

• Температура масла: этот пункт меню будет отображать текущую

температуру масла автомобиля.

• Температура коробки передач: этот пункт меню будет отобра-

жать текущую температуру коробки передач автомобиля.

• Напряжение аккумуляторной батареи: этот пункт меню будет

отображать текущий уровень напряжения аккумуляторной ба-
тареи.

Система помощи водителю
Нажимайте и отпускайте кнопку со стрелкой
вверх или вниз, пока на дисплее щитка при-
боров не будет выделен заголовок меню сис-
темы помощи водителю.

На дисплее щитка приборов отображаются
текущие

настройки

ACC

и

системы

LaneSense. Отображаемая информация за-
висит от состояния ACC и LaneSense.

Нажимайте

на

кнопку

включения/

выключения адаптивного круиз-контроля
(ACC) (расположенную на рулевом колеса),
пока на дисплее щитка приборов не отобра-
зится одно из следующих сообщений:

Адаптивный круиз-контроль выключен

Когда ACC выключается, на дисплее загора-
ется сообщение

⬙Adaptive Cruise Control Off.⬙

(

⬙Адаптивный круиз-контроль выключен⬙).

Адаптивный круиз-контроль готов

Когда ACC включен, но заданная скорость не
выбрана, на дисплее появится надпись

⬙Adaptive Cruise Control Ready⬙ (⬙Адаптивный
круиз-контроль готов

⬙).

93

Нажмите и отпустите кнопку SET + или SET-
(находится на рулевом колесе), чтобы на дис-
плее щитка приборов появилось следующее:

ACC SET (СИСТЕМА ACC НАСТРОЕНА)

Если система ACC настроена, то на щитке
приборов отображается значение установ-
ленной скорости.

Если проявится какая-либо активность сис-
темы ACC, то еще раз может появиться экран
ACC, на котором возможно появление следу-
ющих сообщений:

Изменение настройки интервала

System Cancel (Сброс системы)

Driver

Override

(Система

заблокирована

водителем)

System Off (Система выключена)

ACC Proximity (Предупреждение о сближении
системы ACC)

ACC Unavailable (Предупреждение о недо-
ступности системы ACC)

Через пять секунд после прекращения ра-
боты дисплея ACC дисплей щитка приборов
должен вернуться к последнему отображав-
шемуся на дисплее изображению.

Более подробные сведения см. в разделе
«Адаптивный круиз-контроль (ACC) - при на-
личии» главы «Запуск и эксплуатация».

На дисплее щитка приборов отображаются те-
кущие настройки системы LaneSense. Отобра-

жаемая информация зависит от состояния
системы LaneSense и условий, которые необ-
ходимо соблюдать. Более подробные сведения
см. в разделе «LaneSense — при наличии»
главы «Запуск и эксплуатация».

Расход топлива
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, пока на дисплее щитка при-
боров не отобразится заголовок меню

⬙Эко-

номия топлива

⬙. Нажмите кнопку со стрел-

кой влево или вправо для выбора экрана с
отображением расхода топлива или без него.
Нажмите и удерживайте нажатой кнопку OK
для сброса среднего расхода топлива.

• Запас хода - показывает предполагаемую

дистанцию (в милях или км), которая мо-
жет быть пройдена на оставшемся топ-
ливе в баке. Если значение запаса хода
составляет меньше 48 км (30 миль) пред-
полагаемого расстояния езды, значение
запаса хода изменится на сообщение
«LOW FUEL» (Низкий уровень топлива).
При доливе значительного количества
топлива в бак автомобиля вместо сообще-
ния «LOW FUEL» появится новое расчет-
ное значение запаса хода. Значение за-
паса

хода

невозможно

сбросить

при

помощи кнопки OK (ОК).

ПРИМЕЧАНИЕ:
Выводимое на дисплей значение запаса хода
по топливу носит лишь приблизительный ха-
рактер. На реальный пробег автомобиля на
топливе, оставшемся в баке, значительное

влияние оказывает манера вождения и за-
груженность автомобиля.

• Средняя - на дисплее отображается средняя

экономия топлива (миль/галлон, л/100 км
или км/л) со времени последнего сброса.

• Текущий расход – отображает текущий рас-

ход топлива (МИЛЬ/ГАЛЛОН, л/100 км или
км/л) во время движения.

Информация о пройденном расстоянии
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов отобразился пункт меню Trip Menu
(Меню поездки). Нажмите кнопку со стрел-
кой влево или вправо для выбора пункта
Trip A (Поездка A) или Trip B (Поездка B).
Информация о поездке будет отображаться
следующим образом:

• «Distance» (Расстояние) – отображает об-

щее расстояние (в милях или км) для по-
ездки А (Trip A) или В (Trip В) с момента
последнего сброса.

• Average Fuel Economy (Средняя экономия

топлива) — отображает среднюю эконо-
мию топлива (миль/галл, л/100 км или км/л)
для поездки А (Trip A) или В (Trip В) с мо-
мента последнего сброса.

• «Elapsed Time» (Прошедшее время) —

отображает общее время в пути с момента
последнего сброса поездки А (Trip A) или В
(Trip В).

94

Удерживайте кнопку OK для сброса инфор-
мации функции.

Система остановки и запуска двигателя
– при наличии
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов

появилось

меню

Stop/Start

(Запуск/Остановка).

Аудиосистема
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов появилось меню аудиосистемы.

Сохраненные сообщения
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов появился пункт меню сообщений.
Эта функция показывает число сохраненных
предупреждающих сообщений. Вы можете
пролистывать сообщения при помощи нажа-
тия на кнопку со стрелкой влево или
вправо.

Настройки экрана
Нажимайте и отпускайте кнопку со стрелкой
вверх или вниз, пока на дисплее приборной
панели не будет выделен значок/название

Screen Setup ( Настройки экрана). Нажи-
майте и отпускайте кнопку ОК для входа в
подменю и следуйте подсказкам на экране
по мере надобности. Функция настройки эк-
рана позволяет изменить данные, выводи-
мые на панель приборов, а также изменить
расположение этих данных.

Выбираемые пункты экрана настроек водителя

Вверху слева
• Нет
• Compass
• Температура наружного воздуха. (по умолчанию)
• Время
• Диапазон
• Средний расход (км/л или л/100 км)
• Текущий расход (км/л или л/100 км)
• Поездка А, расстояние
• Поездка B, расстояние

Вверху справа
• Нет
• Компас (по умолчанию)
• Температура наружного воздуха.
• Время
• Диапазон
• Средний расход (км/л или л/100 км)
• Текущий расход (км/л или л/100 км)
• Поездка А, расстояние
• Поездка B, расстояние

95

Центр
• Нет
• Compass
• Температура наружного воздуха.
• Время
• Диапазон
• Средний расход (км/л или л/100 км)
• Текущий расход (км/л или л/100 км)
• Поездка А, расстояние
• Поездка B, расстояние
• Аудиоданные
• Спидометр
• Заголовок меню (по умолчанию)

Дисплей коробки передач — При наличии приборной панели премиум-
класса
• Полный (по умолчанию)
• Одиночный

По умолчанию (по умолчанию: температура наружного воздуха в
левом верхнем углу, компас в правом верхнем углу, название меню по
центру)
• Восстановить
• Отмена

Индикатор переключения передач (GSI)
— при наличии
Система индикатора переключения передач
(GSI) используется в автомобилях с механи-
ческой коробкой передач. Система GSI че-
рез дисплей щитка приборов выдает води-
телю визуальное указание о достижении
рекомендованной точки переключения пе-
редачи. Система сообщает водителю, что
переключение передачи позволит сократить
расход топлива. Появление индикатора пе-
реключения на повышенную передачу озна-
чает, что система GSI рекомендует води-
телю перейти на повышенную передачу.

Индикатор GSI на дисплее щитка приборов
будет гореть до тех пор, пока водитель не
переключится на рекомендованную пере-
дачу, либо пока условия движения не изме-
нятся, и переключение передач для эконо-
мии топлива больше не потребуется.

Предупреждение о скорости
Нажмите и отпустите кнопку со стрелкой
вверх или вниз, так чтобы на дисплее щитка
приборов

отобразился

значок/название

Speed Warning Menu (Меню предупреждения
о превышении скорости). Нажмите и отпус-
тите кнопку OK (ОК), чтобы установить
функцию предупреждения о превышении

скорости. С помощью кнопки со стрелкой
вверх или вниз выберите нужное значение
скорости, затем нажмите и отпустите кнопку
OK, чтобы установить выбранное значение.
При превышении заданной скорости индика-
тор загорится желтым и начнет мигать. Од-
новременно с этим будет раздаваться непре-
рывный звуковой сигнал (пока скорость не
опустится ниже заданного значения).

96
