Предохранители под капотом

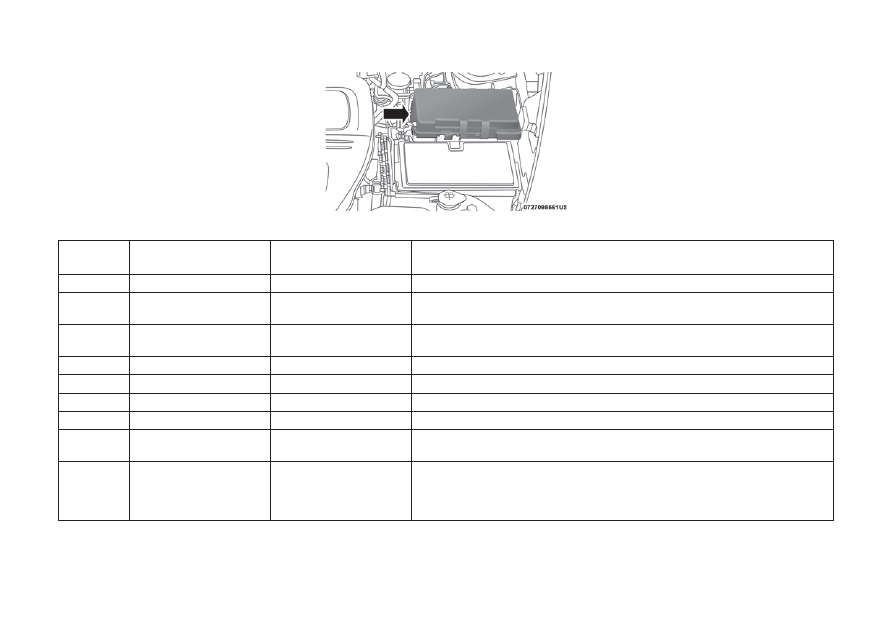

Центр распределения питания расположен в
моторном отсеке рядом с аккумулятором.
Этот центр содержит картриджные предох-
ранители, мини-предохранители и реле. На
внутренней стороне крышки находится эти-
кетка с названиями компонентов.

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F06

–

–

Не используется

F07

15 А Голубой

–

Модуль управления силовой установки — PCM (только дизельные двига-

тели)

F08

25 А Бесцветный

–

Модуль управления силовой установки (PCM)/Модуль управления двигате-

лем (ECM)/Система впрыска топлива

F09

–

–

Не используется

F10

20 А Желтый

–

Раздаточная коробка (PTU) — при наличии

F11

–

–

Не используется

F12

20 А Желтый

–

Вакуумный насос тормозной системы — при наличии

F13

10 А Красный

–

Модуль стабилизатора напряжения (VSM)/Модуль управления силовой ус-

тановкой (PCM)/Модуль управления двигателем (ECM)

F14

10 А Красный

–

Модуль управления трансмиссией (DTCM)/Раздаточная коробка (PTU)/

Электрический стояночный тормоз (EPB)/RDM/Модуль тормозной системы

(BSM) — При наличии/Переключатель педали тормоза/Переключатель

заднего хода (только для дизельных двигателей)

Блок распределения питания

271

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F15

–

–

Не используется

F16

20 А Желтый

–

Катушка зажигания (газ) / датчик двигателя (дизель)

F17

–

–

Не используется

F18

–

–

Не используется

F19

–

40 А Зеленый

Соленоид стартера

F20

10 А Красный

–

Муфта компрессора кондиционера

F21

–

–

Не используется

F22

5 А желто-коричневый

–

Вентилятор радиатора

F23

70 А желто-

коричневый

–

Модуль контроллера кузова (BCM) — питание 2

F23

50 А Красный

–

Модуль стабилизатора напряжения (VSM) питание № 2 — при наличии

функции пуска/остановки двигателя

F24

20 А Желтый

–

Стеклоочиститель заднего стекла — при наличии функции пуска/

остановки двигателя

F25B

20 А Желтый

–

Омыватель лобового стекла — при наличии функции пуска/остановки дви-

гателя

F26

–

30 А Розовый

Подогреватель топлива — только для дизельных двигателей

F27

–

–

Не используется

F28

15 А Голубой

–

Блок управления коробкой передач (TCM)

F29

–

–

Не используется

F30

10 А Красный

–

Модуль управления двигателем (ECM)/(EPS)/Питание реле топливного

насоса/(PCM)

F31

–

–

Не используется

F32

–

–

Не используется

272

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F33

–

–

Не используется

F34

–

–

Не используется

F35

–

–

Не используется

F36

–

–

Не используется

F37

–

–

Не используется

F38

–

60 А Желтый

Свечи предпускового подогрева (только для дизельных двигателей) — при

наличии

F39

–

40 А Зеленый

Электродвигатель вентилятора HVAC

F40

–

20 А Голубой

Стояночный фонарь буксируемого прицепа — при наличии

F40

–

30 А Розовый

Насос омывателя фары — при наличии

F41

–

60 А Желтый

Модуль контроллера кузова (BCM) — питание 1

F41

–

50 А Красный

Модуль стабилизатора напряжения — питание 1 — при наличии функции

пуска/остановки двигателя

F42

–

30 А Розовый

Электрический тормозной модуль буксируемого прицепа — при наличии

F43

20 А Желтый

–

Электродвигатель топливного насоса

F44

–

30 А Розовый

Буксируемый прицеп / 7-портовый разъем — при наличии

F45

–

30 А Розовый

Модуль двери пассажира (PDM) — при наличии

F46

–

25 А Бесцветный

Верхний люк — при наличии

F48

–

30 А Розовый

Модуль двери водителя — при наличии

F49

–

30 А Розовый

Инвертор напряжения (115 В перем. тока) — при наличии

F50

–

30 А Розовый

Дверь багажного отделения с электроприводом — при наличии

F51

–

–

Не используется

F52

–

30 А Розовый

Очиститель лобового стекла — при наличии функции пуска/остановки дви-

гателя

273

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F53

–

30 А Розовый

Модуль и клапаны тормозной системы

F54

–

30 А Розовый

Модуль управления кузова (BCM) питание 3

F55

10 А Красный

–

Датчики контроля

⬙мертвых⬙ зон/Камера заднего вида

F56

15 А Голубой

–

Модуль замка зажигания (IGNM)/KIN/Радиочастотный узел/Электрическая

блокировка рулевой колонки (ESCL)

F57

20 А Желтый

–

Левые фонари буксируемого прицепа — при наличии

F58

10 А Красный

–

Модуль классификации пассажира/VSM/TT Mod/ESCL

F59

–

30 А Розовый

Модуль управления трансмиссией (DTCM) — при наличии

F60

20 А Желтый

–

Розетка питания — центральная консоль

F61

20 А Желтый

–

Правые фонари буксируемого прицепа — при наличии

F62

20 А Желтый

–

Противообледенитель лобового стекла — при наличии

F63

20 А Желтый

–

Передние сиденья с подогревом/вентиляцией — при наличии

F64

20 А Желтый

–

Подогрев рулевого колеса — при наличии

F65

10 А Красный

–

Датчик температуры внутри автомобиля/датчик влажности/модуль сис-

темы помощи водителю (DASM)/помощь при парковке (PAM) — при нали-

чии функции пуска/остановки

F66

15 А Голубой

–

HVAC (ECC) / Приборная панель (IPC)

F67

10 А Красный

–

Датчик температуры внутри автомобиля/датчик влажности/модуль сис-

темы помощи водителю (DASM)/помощь при парковке (PAM) — без функ-

ции пуска/остановки

F68

–

–

Не используется

F69

10 А Красный

–

Переключатель раздаточной коробки (TSBM)/активная шторка радиатора

(AGS) — если установлен бензиновый двигатель

F69A

10 А Красный

–

Переключатель раздаточной коробки (TSBM) — если установлен дизель-

ный двигатель

274

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F70

5 А желто-коричневый

–

Интеллектуальный датчик аккумулятора при наличии функции пуска/

остановки двигателя

F71

20 А Желтый

–

Правая фара HID при наличии функции пуска/остановки двигателя

F72

10 А Красный

–

Зеркала с обогревом — при наличии

F73

–

20 А Голубой

Задний ход буксируемого прицепа — при наличии

F74

–

30 А Розовый

Обогреватель заднего стекла

F75

20 А Желтый

–

Прикуриватель — при наличии

F76

20 А Желтый

–

Модуль заднего дифференциала (RDM) — при наличии

F77

10 А Красный

–

Отпускание заправочной горловины/переключатель педали тормоза

F78

10 А Красный

–

Порт диагностики / цифровое телевидение (только для Японии)

F79

10 А Красный

–

Встроенный центральный блок (ICS)/Электрический стояночный тормоз

(EPB) SW/Модуль проигрывателя компакт-дисков/Модуль рулевого управ-

ления (SCCM)/HVAC/Приборная панель (IPC)

F80

20 А Желтый

–

Радио / CD — при наличии

F81

–

–

Не используется

F82

–

–

Не используется

F83

–

20 А Голубой

Блок управления двигателем (газовые двигатели)

F84

–

30 А Розовый

Электрический стояночный тормоз (EPB) — левый

F85

–

–

Не используется

F86

20 А Желтый

–

Звуковые сигналы — при наличии функции пуска/остановки двигателя

F87A

20 А Желтый

–

Левая фара HID — при наличии функции пуска/остановки двигателя

F88

15 А Голубой

–

Индикатор непристегнутого ремня безопасности (SBR)

F89

10 А Красный

–

Регулировка уровня фары — при наличии

F90

–

–

Не используется

275

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F91

20 А Желтый

–

Задняя розетка электропитания — при наличии — выбирается пользовате-

лем

F92

–

–

Не используется

F93

–

40 А Зеленый

Модуль тормозной системы (BSM) — электродвигатель насоса

F94

–

30 А Розовый

Электрический стояночный тормоз (EPB) — правый

F95

10 А Красный

–

Электрохромное зеркало / Датчик дождя / Верхний люк — при наличии /

Переключатель стеклоподъемников двери пассажира / Розетка электро-

питания консоли / Цифровое телевидение (только для Японии)

F96

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F97

10 А Красный

–

Контроллер безопасности пассажиров (ORC) / (Подушка безопасности)

F98

25 А Бесцветный

–

Усилитель аудиосистемы — при наличии

F99

–

–

Не используется

F100

–

–

Не используется

276

Внутренние предохранители

Внутренняя панель предохранителей распо-
ложена на модуле управления кузова (BCM)
в пассажирском салоне с левой стороны па-
нели приборов под щитком приборов.

ГнездоПло

ские предо

хранители

Описание

F13

15 А Голубой

Левый ближний свет

F32

10 А Красный

Освещение салона

F36

10 А Красный

Модуль/сирена охранной сигнализации – при наличии

F38

20 А Желтый

Замки дверей – Разблокировка, все замки

F43

20 А Желтый

Насос переднего омывателя

F48

25 А Бесцветный

Задняя противотуманная фара, левая/правая – при наличии

F49

7,5 А Коричневый

Валик поясничной поддержки

F50

7,5 А Коричневый

Коврик беспроводной зарядки – при наличии

F51

10 А Красный

Переключатель водительского окна/зеркала с электроприводом –

при наличии

F53

7,5 А Коричневый

Порт UCI (USB и AUX)

F89

10 А Красный

Замки дверей – Разблокировка, дверь водителя

F91

7,5 А Коричневый

Левая передняя противотуманная фара

F92

7,5 А Коричневый

Правая передняя противотуманная фара

F93

10 А Красный

Ближний свет, правый

277

ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА

ПРЕДУПРЕЖДЕНИЯ!

• Не производите замену колеса со сто-

роны проезжей части, если автомобиль
припаркован вблизи от дороги. Чтобы
обезопасить себя во время работы с
домкратом или замены поврежденного
колеса, выберите место, достаточно
удаленное от края проезжей части до-
роги.

• Опасно залезать под автомобиль, под-

нятый на домкрате. Автомобиль может
сорваться с домкрата и упасть на нахо-
дящегося под ним человека. Это может
привести к тяжелым травмам. Следите
за тем, чтобы части вашего тела не на-
ходились под автомобилем, поднятым
на домкрате. Если вам необходимо вы-
полнить работы под поднятым автомо-
билем, обратитесь на сервисную стан-
цию,

где

автомобиль

поднимут

на

подъемнике.

• Не запускайте двигатель и не остав-

ляйте его работающим, когда автомо-
биль поднят на домкрате.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Домкрат, которым укомплектован ваш

автомобиль, предназначен только для
замены колес. Не следует использовать
домкрат для подъема автомобиля с це-
лью его ремонта. Перед тем как поднять
автомобиль на домкрате, установите его
на ровную горизонтальную площадку с
твердым покрытием. Запрещается под-
нимать автомобиль с помощью домкрата
на скользких или обледенелых площад-
ках.

Местохранения домкрата/
запасного колеса

Домкрат, противооткатные башмаки и запас-
ное колесо расположены под напольной па-
нелью багажного отделения за задним си-
деньем.

1. Откройте дверь багажного отделения.

2. Поднимите напольную панель за ручку.

3. Переведите крючок на задней стороне

напольной панели в разложенное положе-
ние и поместите его над верхним высту-
пом корпуса и уплотнением, предохраня-
ющим от атмосферных осадков. Это
обеспечивает удержание напольной па-
нели в поднятом положении при извлече-
нии домкрата и запасного колеса.

4. Снимите крепеж домкрата и запасного

колеса.

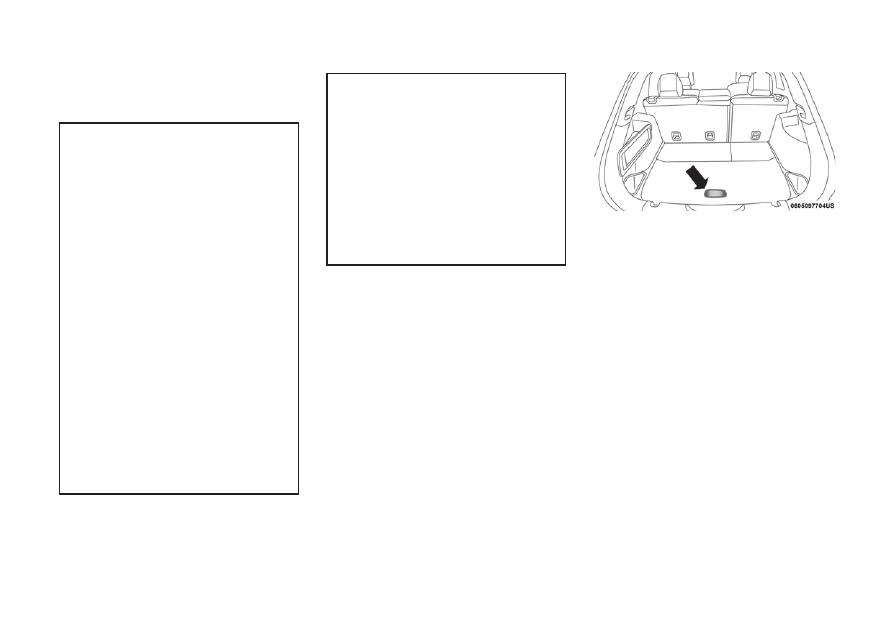

Ручка напольной панели

278
