5. Замените лампу и поверните патрон по

часовой стрелке, чтобы зафиксировать
ее.

6. Подсоединить разъем электропроводки.

7. Заново установить лампу, продвинув крю-

чок на стороне противотуманного фонаря
по крепежной лапке в отверстии бампера,
открывая и вталкивая отражающую сто-
рону в бампер, чтобы закрепить сборку
лампы обратно на месте.

ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЯ!

• Для замены перегоревшего предохрани-

теля выбирайте предохранитель с той
же номинальной силой тока. Не исполь-
зуйте предохранители, рассчитанные на
более высокую силу тока. Не допуска-
ется заменять перегоревший предохра-
нитель металлической проволокой или
другими материалами. Не помещайте
предохранитель внутрь углубления раз-
мыкателя цепи или наоборот. Установка
ненадлежащих предохранителей может
повлечь за собой травмы, возгорания
и/или ущерб имуществу.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Прежде чем приступить к замене пре-

дохранителя, убедитесь, что зажигание
выключено, а также выключены все
другие системы автомобиля.

• При повторном перегорании предохра-

нителя обратитесь за помощью к авто-
ризованному дилеру.

• В случае перегорания главного защит-

ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого уп-
равления обратитесь к авторизован-
ному дилеру.

Общие сведения

Предохранители предназначены для защиты
электрических систем от чрезмерного тока.

Если устройство не работает, необходимо
проверить элемент внутри плоского предох-
ранителя в части обрыва/перегорания.

Кроме того, следует помнить о том, что дли-
тельное использование разъемов питания
при выключенном двигателе может при-
вести к разряду аккумуляторной батареи.

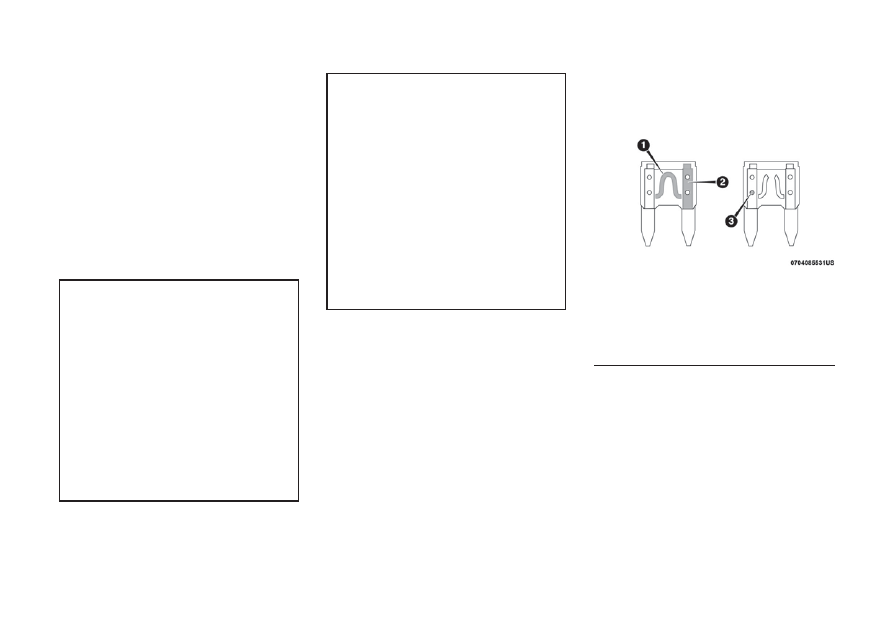

Плоские предохранители

1 — Элемент предохранителя
2 — Плоский предохранитель с хорошим/
функциональным элементом предохранителя.
3 — Плоский предохранитель НЕработает/
НЕИСПРАВЕН элемент предохранителя (пере-
горел предохранитель).

270

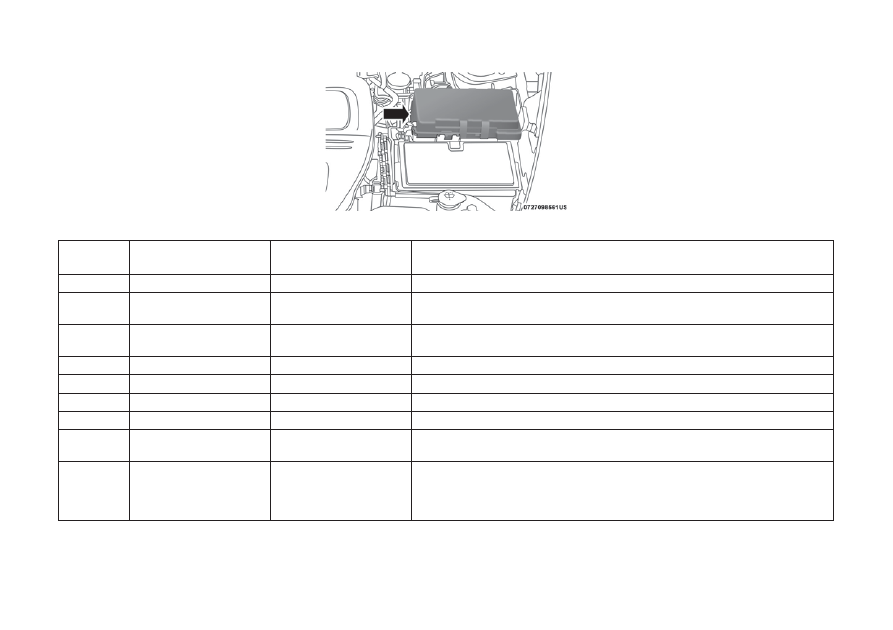

Предохранители под капотом

Центр распределения питания расположен в
моторном отсеке рядом с аккумулятором.
Этот центр содержит картриджные предох-
ранители, мини-предохранители и реле. На
внутренней стороне крышки находится эти-
кетка с названиями компонентов.

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F06

–

–

Не используется

F07

15 А Голубой

–

Модуль управления силовой установки — PCM (только дизельные двига-

тели)

F08

25 А Бесцветный

–

Модуль управления силовой установки (PCM)/Модуль управления двигате-

лем (ECM)/Система впрыска топлива

F09

–

–

Не используется

F10

20 А Желтый

–

Раздаточная коробка (PTU) — при наличии

F11

–

–

Не используется

F12

20 А Желтый

–

Вакуумный насос тормозной системы — при наличии

F13

10 А Красный

–

Модуль стабилизатора напряжения (VSM)/Модуль управления силовой ус-

тановкой (PCM)/Модуль управления двигателем (ECM)

F14

10 А Красный

–

Модуль управления трансмиссией (DTCM)/Раздаточная коробка (PTU)/

Электрический стояночный тормоз (EPB)/RDM/Модуль тормозной системы

(BSM) — При наличии/Переключатель педали тормоза/Переключатель

заднего хода (только для дизельных двигателей)

Блок распределения питания

271

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F15

–

–

Не используется

F16

20 А Желтый

–

Катушка зажигания (газ) / датчик двигателя (дизель)

F17

–

–

Не используется

F18

–

–

Не используется

F19

–

40 А Зеленый

Соленоид стартера

F20

10 А Красный

–

Муфта компрессора кондиционера

F21

–

–

Не используется

F22

5 А желто-коричневый

–

Вентилятор радиатора

F23

70 А желто-

коричневый

–

Модуль контроллера кузова (BCM) — питание 2

F23

50 А Красный

–

Модуль стабилизатора напряжения (VSM) питание № 2 — при наличии

функции пуска/остановки двигателя

F24

20 А Желтый

–

Стеклоочиститель заднего стекла — при наличии функции пуска/

остановки двигателя

F25B

20 А Желтый

–

Омыватель лобового стекла — при наличии функции пуска/остановки дви-

гателя

F26

–

30 А Розовый

Подогреватель топлива — только для дизельных двигателей

F27

–

–

Не используется

F28

15 А Голубой

–

Блок управления коробкой передач (TCM)

F29

–

–

Не используется

F30

10 А Красный

–

Модуль управления двигателем (ECM)/(EPS)/Питание реле топливного

насоса/(PCM)

F31

–

–

Не используется

F32

–

–

Не используется

272

ГнездоПло

ские предо

хра-

нители

Картриджный плав-

кий предохранитель

Описание

F33

–

–

Не используется

F34

–

–

Не используется

F35

–

–

Не используется

F36

–

–

Не используется

F37

–

–

Не используется

F38

–

60 А Желтый

Свечи предпускового подогрева (только для дизельных двигателей) — при

наличии

F39

–

40 А Зеленый

Электродвигатель вентилятора HVAC

F40

–

20 А Голубой

Стояночный фонарь буксируемого прицепа — при наличии

F40

–

30 А Розовый

Насос омывателя фары — при наличии

F41

–

60 А Желтый

Модуль контроллера кузова (BCM) — питание 1

F41

–

50 А Красный

Модуль стабилизатора напряжения — питание 1 — при наличии функции

пуска/остановки двигателя

F42

–

30 А Розовый

Электрический тормозной модуль буксируемого прицепа — при наличии

F43

20 А Желтый

–

Электродвигатель топливного насоса

F44

–

30 А Розовый

Буксируемый прицеп / 7-портовый разъем — при наличии

F45

–

30 А Розовый

Модуль двери пассажира (PDM) — при наличии

F46

–

25 А Бесцветный

Верхний люк — при наличии

F48

–

30 А Розовый

Модуль двери водителя — при наличии

F49

–

30 А Розовый

Инвертор напряжения (115 В перем. тока) — при наличии

F50

–

30 А Розовый

Дверь багажного отделения с электроприводом — при наличии

F51

–

–

Не используется

F52

–

30 А Розовый

Очиститель лобового стекла — при наличии функции пуска/остановки дви-

гателя

273
