Jaguar X-Type Sedan and Estate (Wagon). Manual - part 701

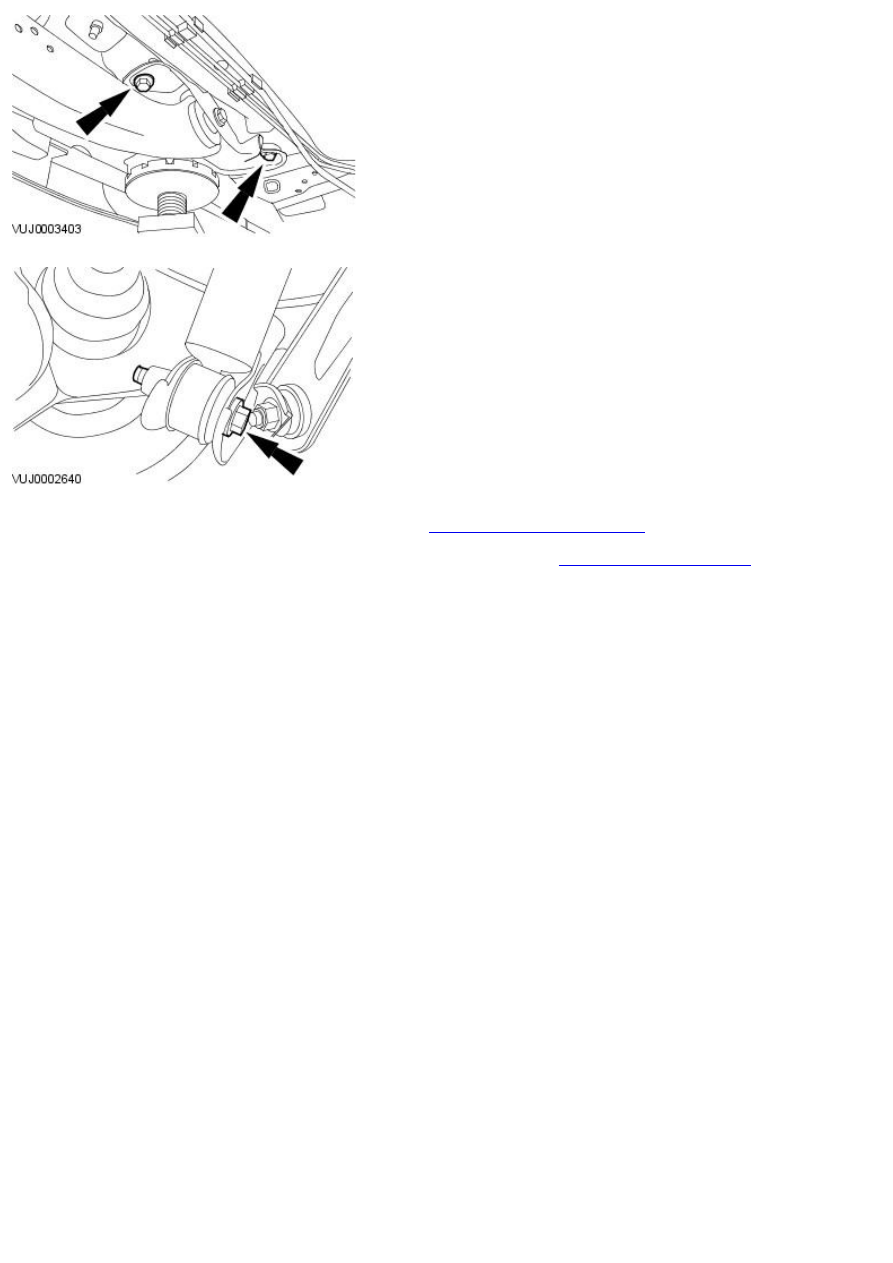

3. NOTE: The final tightening of the suspension components must be
carried out with the vehicle on its wheels.

Tighten to 126 Nm.

4. NOTE: The final tightening of the suspension components must be
carried out with the vehicle on its wheels.

Tighten to 130 Nm.

5. Install the drive differential. For additional information, refer to Section

205-02 Rear Drive Axle/Differential

 .

6. Carry out the rear subframe alignment procedure. For additional

information, refer to

Underbody Misalignment Check

 .

Published: 11-May-2011

Uni-Body, Subframe and Mounting System - Rear Subframe

Removal and Installation

Special Tool(s)

Powertrain Assembly Jack

HTJ1200-2

Removal

All vehicles

1. Remove the wheels and tires.For additional information, refer to:

Wheel

and Tire

 (204-04 Wheels and Tires, Removal and Installation).

Vehicles with 2.5L or 3.0L engine

2. Remove the driveshaft.For additional information, refer to:

Driveshaft

(205-01 Driveshaft, Removal and Installation).

All vehicles

3. Remove the front muffler.For additional information, refer to: (309-00

Exhaust System)

Front Muffler - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS)
- Puma

 (Removal and Installation),

Front Muffler - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

 (Removal and Installation).

4. NOTE: Left-hand shown, right-hand similar.

• NOTE: 2.5L and 3.0L shown,2.0L similar.

Detach the rear muffler exhaust hanger insulators.

5. NOTE: Left-hand shown, right-hand similar.

Detach the rear parking brake cables.

1. Release the tension.

2. Detach the rear parking brake cables.

6. NOTE: Left-hand shown, right-hand similar.

Detach the parking brake cables and conduits.

1. Release the parking brake conduit retaining tangs.

2. Detach the parking brake cables and conduits.

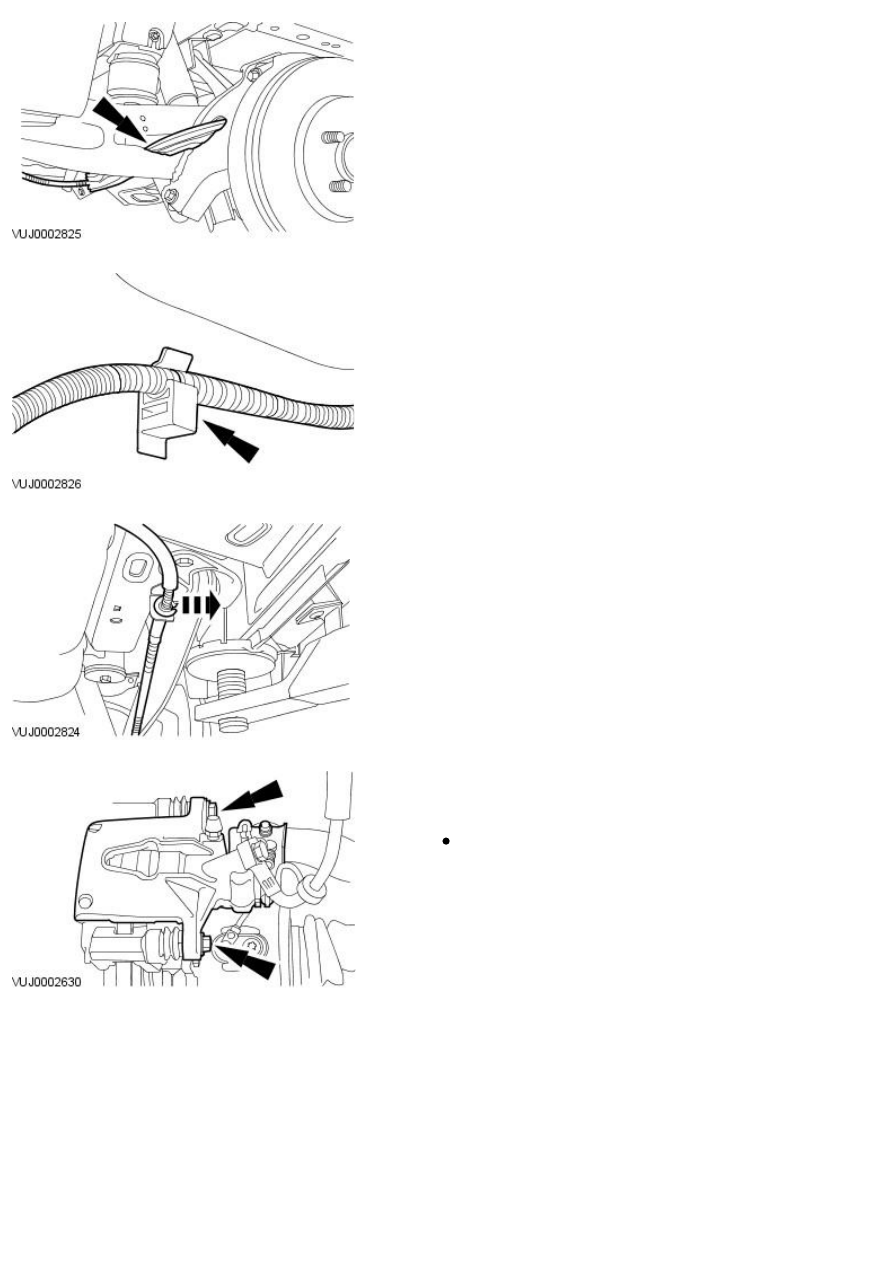

7. NOTE: Left-hand shown, right-hand similar.

Detach the parking brake cables and conduits from the wheel hub
carriers.

8. NOTE: Left-hand shown, right-hand similar.

Detach the parking brake cables and conduits.

9. NOTE: Right-hand shown, left-hand similar.

Detach the parking brake cables and conduits.

10. NOTE: Left-hand shown, right-hand similar.

• NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the brake calipers and secure to one side.

Remove and discard the brake caliper retaining bolts.

Vehicles with 2.5L or 3.0L engine

11. NOTE: Left-hand shown, right-hand similar.

Detach the Anti-lock brake system (ABS) wheel speed sensors.

Remove the ABS wheel speed sensor retaining bolts.

12. NOTE: Left-hand shown, right-hand similar.

Remove the ABS wheel speed sensor wiring harness retaining straps.

Vehicles with 2.0L engine

13. NOTE: Left-hand shown, right-hand similar.

Disconnect the electrical connectors.

All vehicles

14. NOTE: Left-hand shown, right-hand similar.

• NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the ABS wheel speed sensor wiring harness.
