Underbody Dimensions

X-Dimension

Millimeter Inch

1-All vehicles

674.00

26.28

2-All vehicles

977.00

38.10

3-Manual transmission

877.00

34.20

4-Manual transmission

708.00

27.61

3-Automatic transmission 924.00

36.04

4-Automatic transmission 736.00

28.70

5-All vehicles

799.00

31.16

6-All vehicles

1258.00

49.06

7-All vehicles

1258.00

49.06

8-All vehicles

799.00

31.16

9-All vehicles

957.00

37.32

10-All vehicles

997.00

38.88

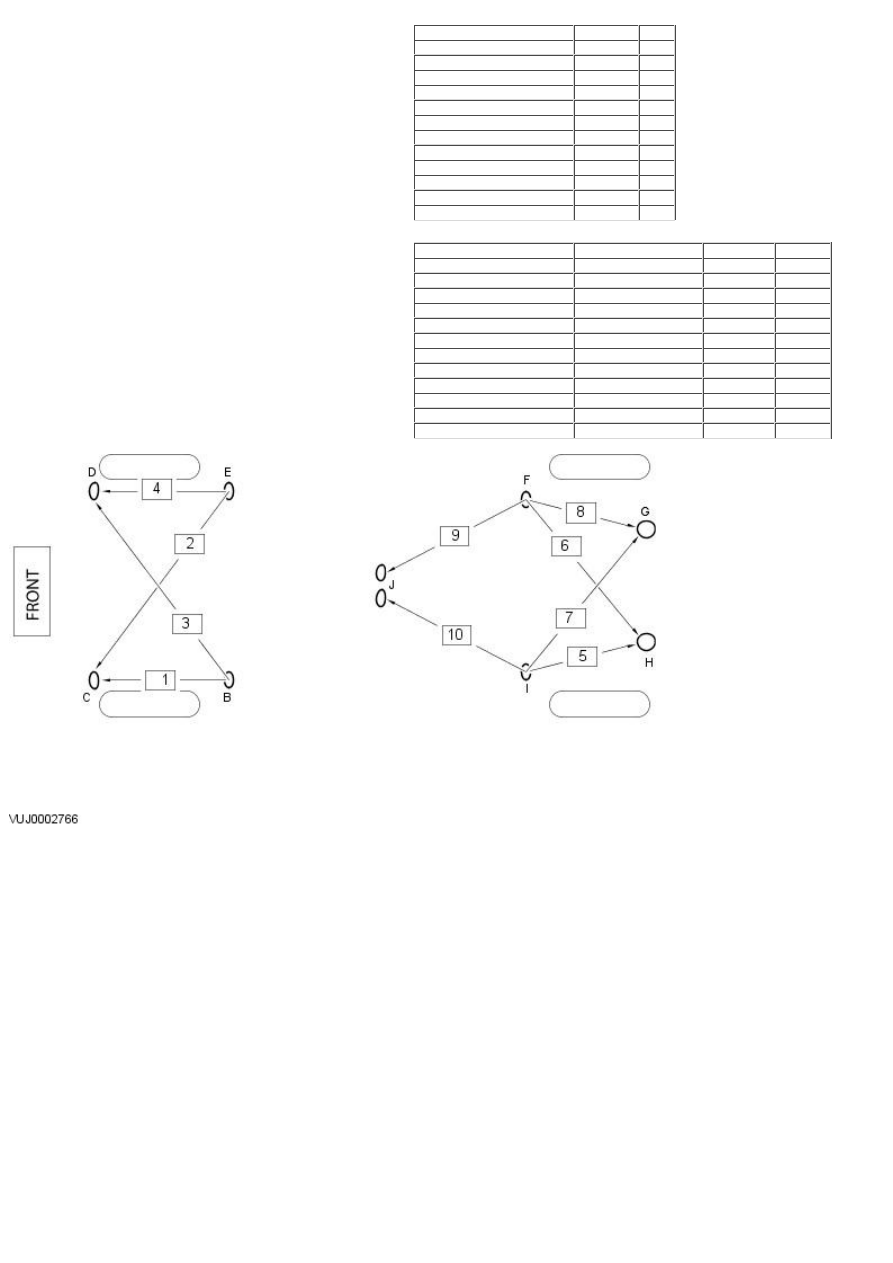

Underbody Measurements

Measurement number Z-Measuring height From point To point

1-All vehicles

117mm

B

C

2-All vehicles

117mm

E

C

3-Manual transmission

126mm

B

D

4-Manual transmission

126mm

E

D

3-Automatic transmission 126mm

B

D

4-Automatic transmission 126mm

E

D

5-All vehicles

314mm

I

H

6-All vehicles

314mm

F

H

7-All vehicles

314mm

I

G

8-All vehicles

314mm

F

G

9-All vehicles

122mm

F

J

10-All vehicles

122mm

I

J

Published: 11-May-2011

Uni-Body, Subframe and Mounting System - Front Subframe2.0L NA V6 - AJV6/2.5L
NA V6 - AJV6/3.0L NA V6 - AJ27

Removal and Installation

Special Tool(s)

Powertrain Assembly Jack

HTJ1200-2

Removal

All vehicles

1. Remove the front wheels and tires.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. Remove the radiator splash shield.

For additional information, refer to:

Radiator Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

All vehicles

3. Remove the front muffler.

For additional information, refer to:

Front Muffler - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

4. Remove the muffler inlet pipe.

For additional information, refer to:

Muffler Inlet Pipe - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

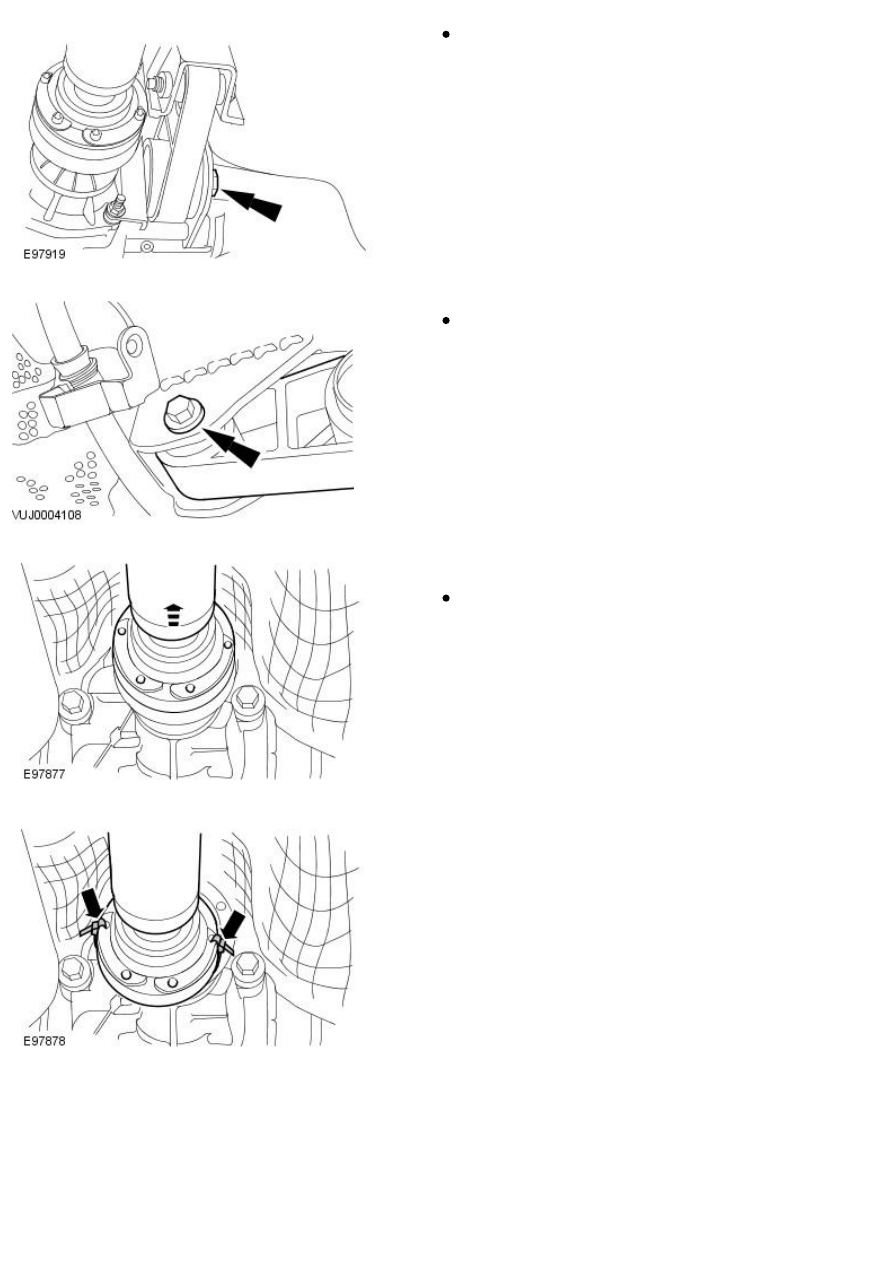

5. NOTE: Mark the position of the driveshaft in relation to the drive pinion
flange.

Remove two opposing driveshaft universal joint retaining bolts.

6. Loosen the remaining driveshaft universal joint retaining bolts.

7. Detach the engine roll restrictor.

Remove the engine roll restrictor retaining bolt.

8. Remove the engine roll restrictor.

Remove the engine roll restrictor retaining bolt.

9. NOTE: If installed, remove and discard the gasket.

Detach the driveshaft from drive pinion flange.

Remove and discard the driveshaft retaining bolts and link washers.

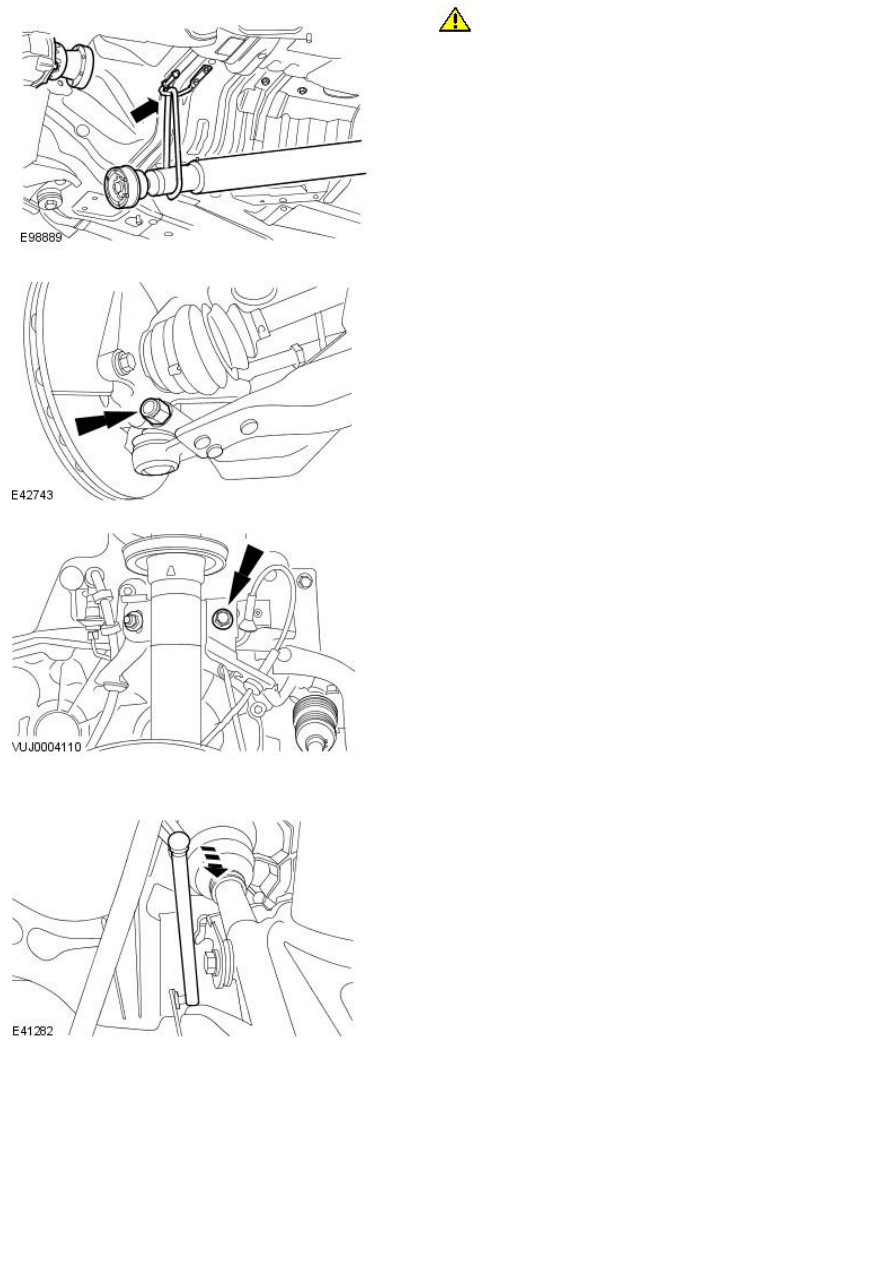

10. Using suitable tie straps, secure the outer casing of the driveshaft

universal joint.

11.

CAUTION: Make sure that the driveshaft does not hang on the

center universal joint. Failure to follow this instruction may result in
damage to the driveshaft.

Using suitable tie straps, secure the driveshaft to the front exhaust
hanger .

12. NOTE: Right-hand shown, left-hand similar.

Remove the lower arm ball joint nut and bolt.

13. NOTE: Left-hand shown, right-hand similar.

Detach the stabilizer bar link arms.

Vehicles with high intensity discharge headlamps

14. Disconnect the high intensity discharge (H.I.D) sensor drop arm.

All vehicles
