Jaguar X-Type Sedan and Estate (Wagon). Manual - part 689

4. NOTE: Right-hand shown, left-hand similar.

Detach the front door opening weatherstrips.

5. Remove the A-pillar trim panels.

For additional information, refer to:

A-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

6. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panels.

7. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar lower trim panels.

8. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panels from the B-pillar trim lower trim
panels.

9. Remove the C-pillar trim panels.

For additional information, refer to:

C-Pillar Trim Panel - W agon

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

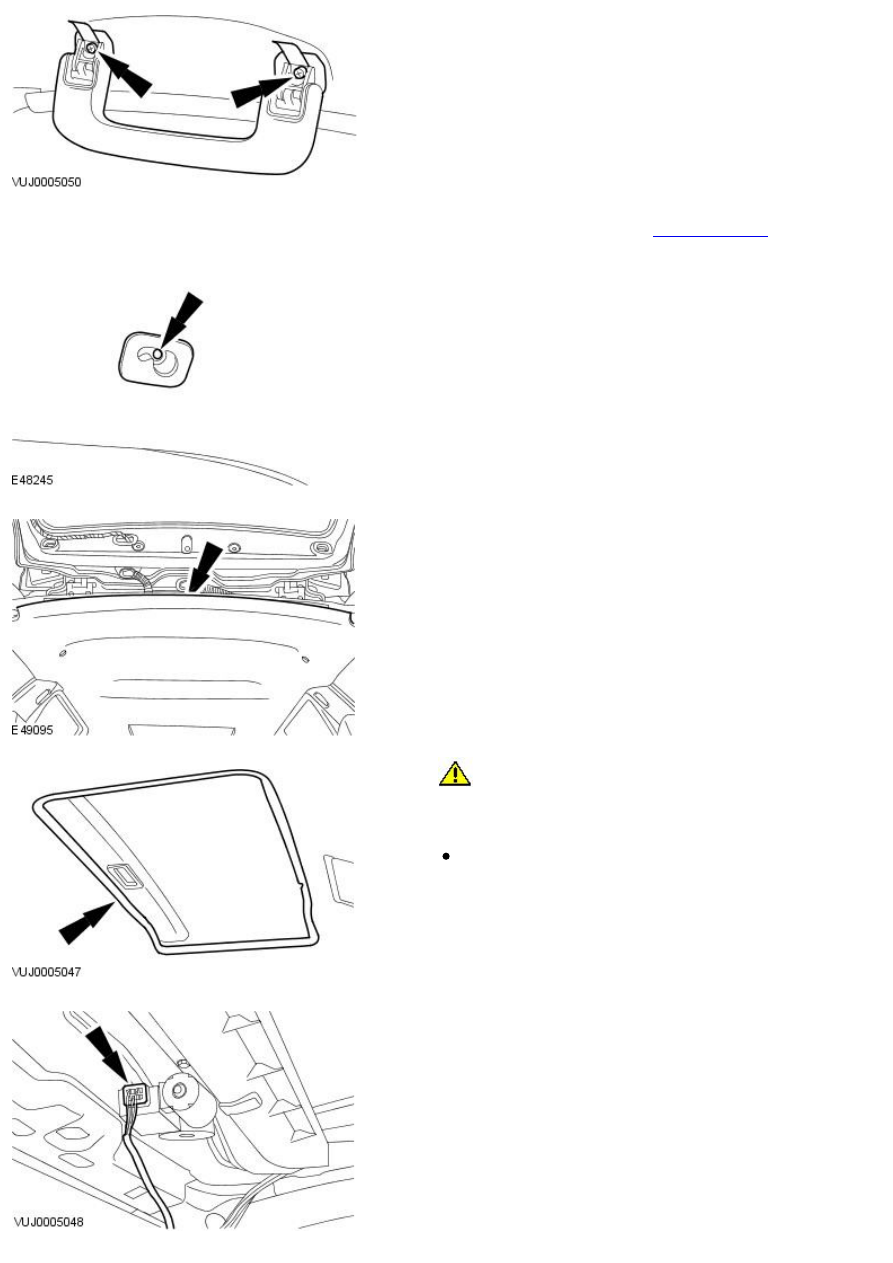

10. Lever open the covers to expose the screws and remove the driver and

passenger assist handles.

11. Remove the D-pillar trim panels.

For additional information, refer to:

D-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

12. NOTE: Right-hand shown, left-hand similar.

Remove the luggage net retaining clip.

13. Detach the headliner.

14.

CAUTION: The headliner must not be creased or folded during

removal or installation. Failure to follow this instruction may result in
damage to the component.

Lower the headliner.

Remove the sunroof opening panel weatherstrip.

15. Disconnect the sunroof motor electrical connector.

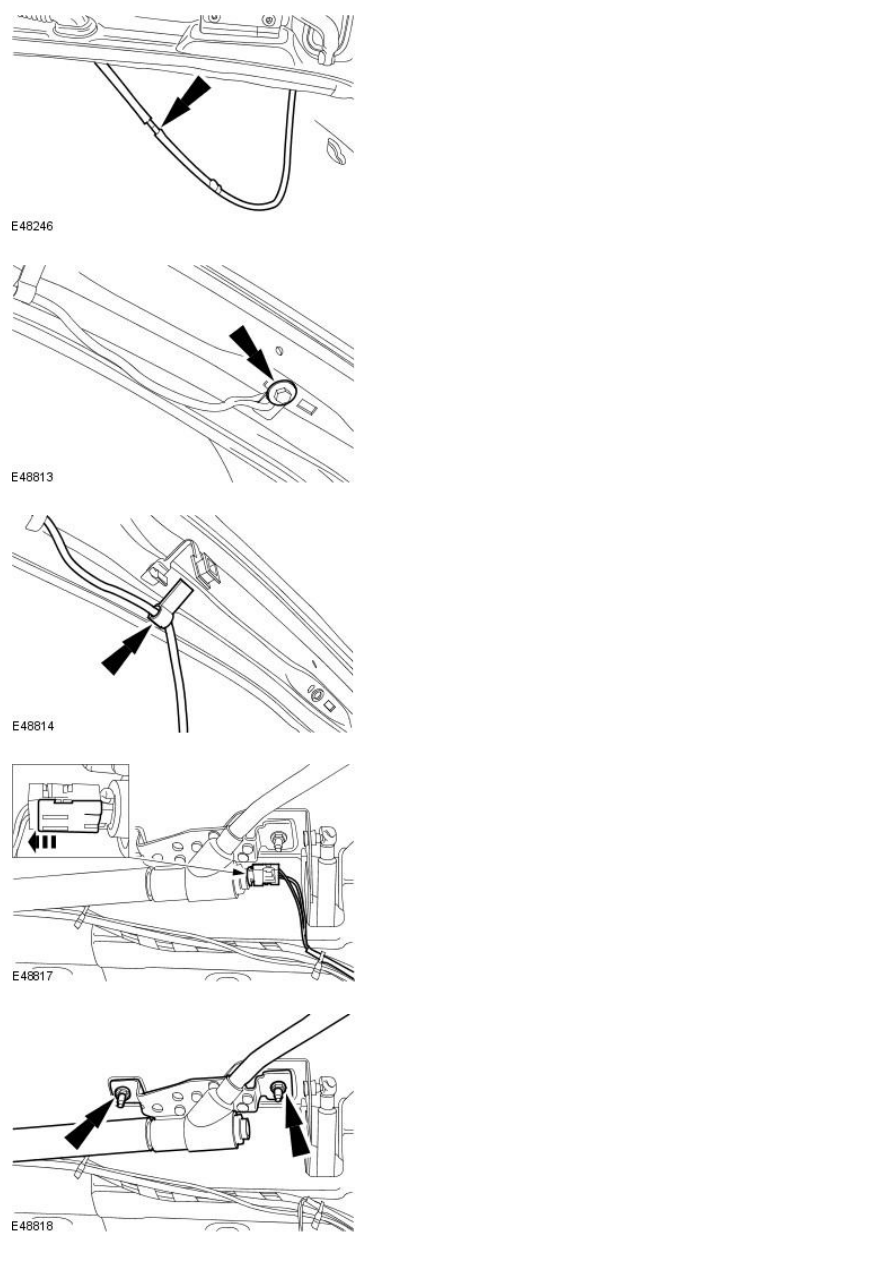

16. Disconnect the rear washer hose connector.

17. NOTE: To aid installation, note the routing of the retaining cord.

Remove the side air curtain module front cord retaining bolt.

18. NOTE: To aid installation, note the routing of the retaining cord.

Detach the side air curtain module front cord from the retaining clip.

19. NOTE: To disconnect, slide back the locking tang.

Disconnect the side air curtain module electrical connector.

20. Remove the side air curtain module retaining nuts.

21. Remove the side air curtain module.

1. Remove the retaining bolts.

2. Detach the retaining clip.

Installation

• W ARNINGS:

 An restraint control module (RCM) only requires replacement if the system has incurred five separate deployments. At no time change

an RCM for less than five separate deployments.

 Always wear safety glasses when repairing an air bag supplemental restraints system (SRS) vehicle and when handling an air bag

module. Failure to follow this instruction may result in personal injury.

 Carry a live air bag module with the air bag and trim cover pointed away from your body. This will reduce the risk of injury in the

event of an accidental deployment. Failure to follow this instruction may result in personal injury.

 Never probe the connectors on the air bag module. Doing so may result in air bag deployment. Failure to follow this instruction may

result in personal injury.

• NOTE: Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part
and carry out the diagnostic procedure again.

• NOTE: Tighten the retaining bolts to the correct specification and in the indicated sequence shown.

• NOTE: Make sure the side air curtain module tang is correctly located.

1. To install, reverse the removal procedure.

1. Tighten to 9 Nm.

2. Tighten to 9 Nm.
