Jaguar X-Type Sedan and Estate (Wagon). Manual - part 665

Published: 11-May-2011

Bumpers -

Torque Specifications

Description

Nm

lb-ft

lb-in

Front bumper cover upper securing bolts

7

5

-

Front bumper cover side securing bolts

7

5

-

Rear bumper cover side securing nuts

7

5

-

Rear bumper cover securing nuts

7

5

-

Rear bumper securing bolts

17

13

-

Published: 11-May-2011

Bumpers - Bumpers

Description and Operation

This vehicle is fitted with a chassis mounted aluminium beam and is covered by a one piece color co-ordinated front bumper cover which
incorporates the energy absorbing foam. The bumper construction includes air management and brake cooling ducts. The fog lamps are
mounted via brackets to the bumper covers. Chrome or body color inserts, side marker lights/reflex (Federal specification vehicles only), and
a color co-ordinated removable cover for towing eye access are fitted as standard. Telescopic headlamp washers are optional. The color
co-ordinated parking aid sensors are mounted through the bumper cover and are optional with the front parking aid system.

The rear bumper beam is of aluminium construction and is covered by a two piece colour co-ordinated rear bumper cover which incorporates
the energy absorbing foam and lower black out panel. Chrome or body color inserts are fitted as standard, and on 4-door vehicles side
marker lights/reflex are fitted as standard to Federal specification vehicles. The parking aid sensors are mounted in the lower black out
panel and are optional with the parking aid system.

Published: 11-May-2011

Bumpers - Front Bumper Cover

Removal and Installation

Removal

All vehicles

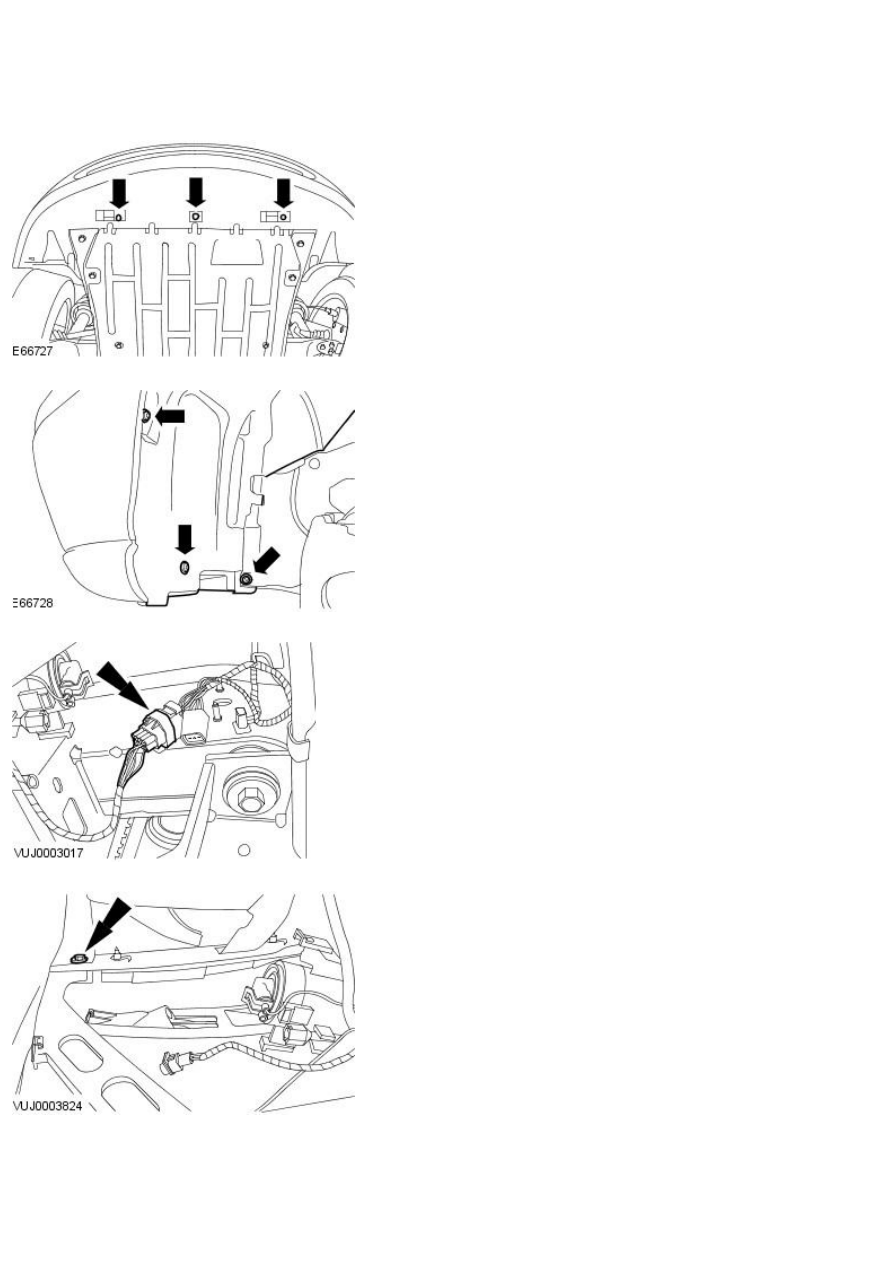

1. Remove the radiator splash shield retaining bolts.

2. NOTE: Left-hand shown, right-hand similar.

Detach the wheel arch liner.

3. Disconnect the bumper wiring harness electrical connector.

4. NOTE: Left-hand shown, right-hand similar.

Detach the bumper cover.

Vehicles with headlamp washers

5. NOTE: Left-hand shown, right-hand similar.

Apply suitable tape to the bumper cover to prevent damage to the
bumper cover.

6. NOTE: Left-hand shown, right-hand similar.

Reposition the headlamp washers to the fully open position.

7. NOTE: Left-hand shown, right-hand similar.

Remove the headlamp washer cover.

All vehicles

8. NOTE: Left-hand shown, right-hand similar.

Detach the side of the bumper cover from the retaining clips.
