Jaguar X-Type Sedan and Estate (Wagon). Manual - part 628

Published: 11-May-2011

Seating - Rear Seat Backrest

Disassembly and Assembly

Disassembly

1. Remove the rear seat backrest - fixed. For additional information, refer

to

Rear Seat Backrest—Fixed

.

2. Remove the head restraints.

3. Detach the backrest cover.

Cut the hog rings.

4. Detach the backrest cover.

Detach the retaining strips.

5. Remove the head restraint guides.

1. Using a suitable screwdriver, press the locking tang.

2. Remove the head restraint guide.

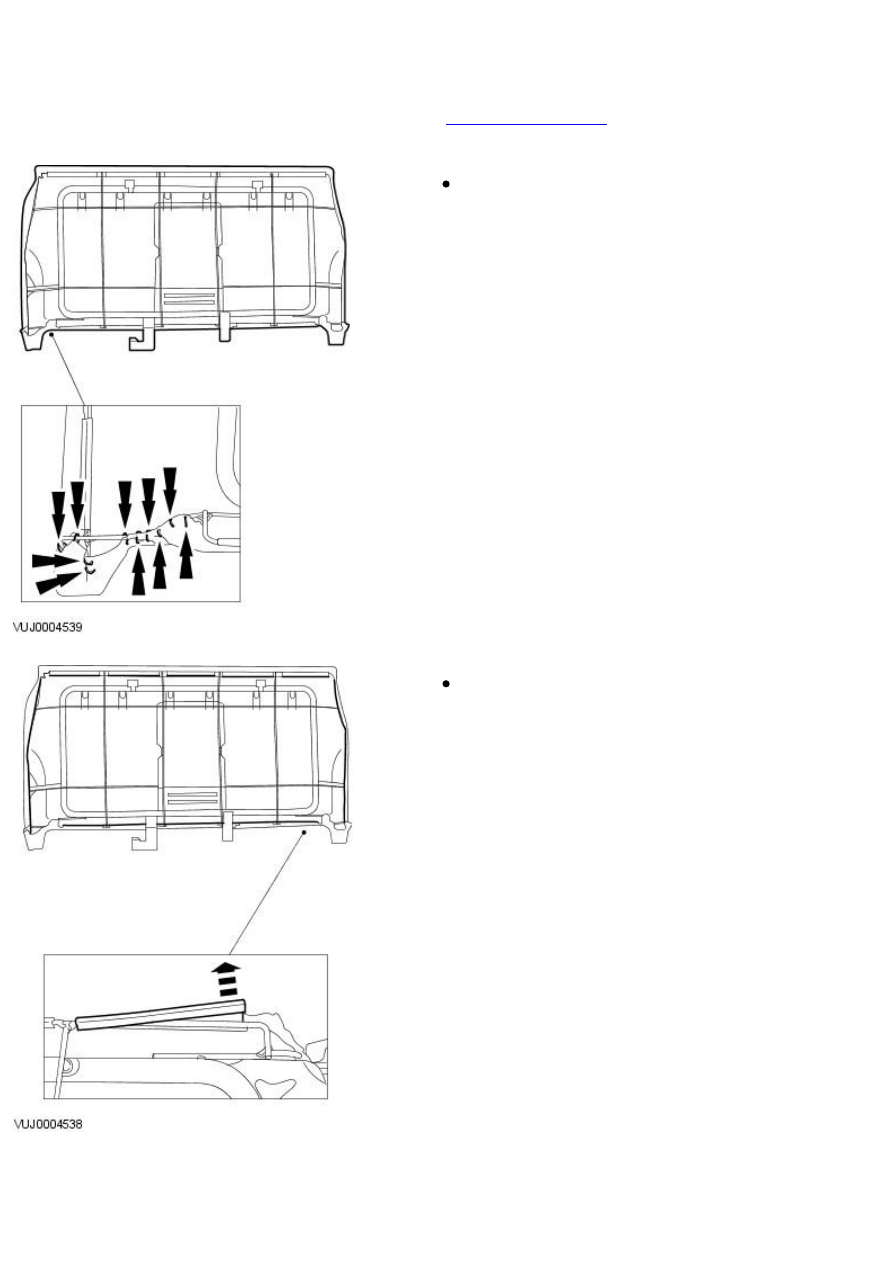

6. Remove the backrest frame from the backrest cushion and cover.

7. Detach the backrest cover from the cushion.

Cut the hog rings.

8. Remove the backrest cover.

Cut the hog rings.

Assembly

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.

Published: 11-May-2011

Seating - Rear Seat Bolster

Disassembly and Assembly

Disassembly

1. Remove the rear seat backrest - bolster. For additional information,

refer to

Rear Seat Backrest—Bolster

.

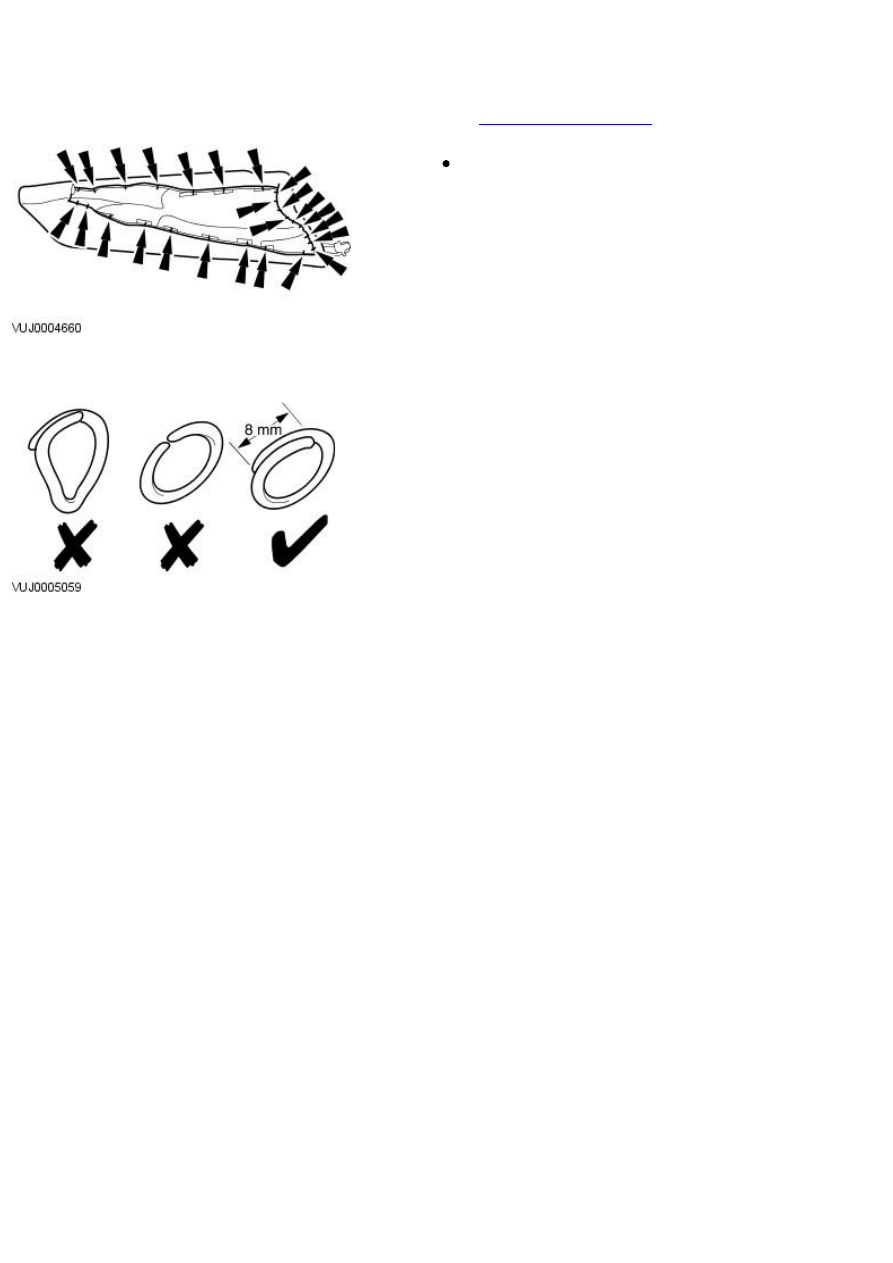

2. Remove the backrest bolster cover.

Cut the hog rings.

Assembly

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.

Published: 11-May-2011

Seating - Rear Seat Cushion

Disassembly and Assembly

Disassembly

1. Remove the rear seat cushion. For additional information, refer to

Rear

Seat Cushion

.

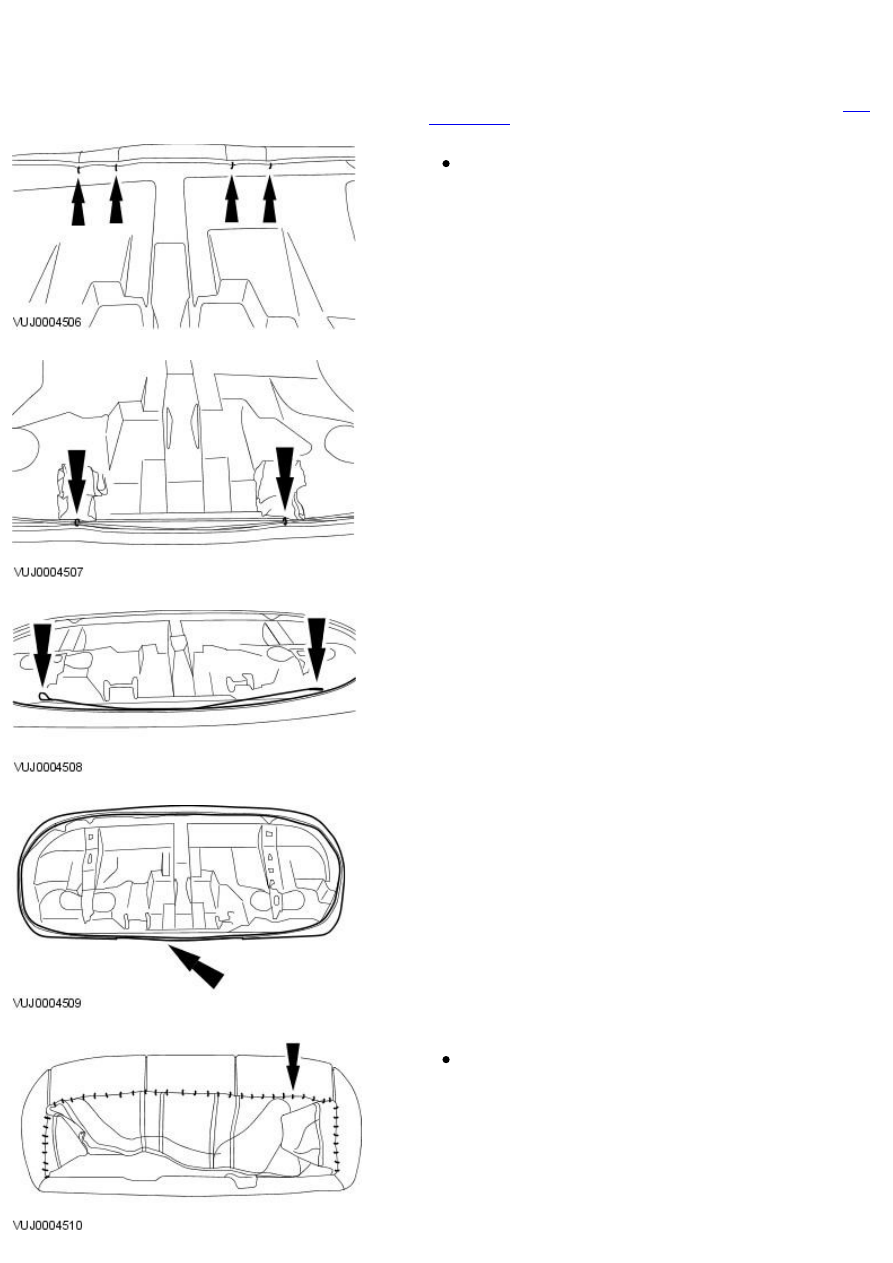

2. Detach the seat cushion cover.

Cut the hog rings.

3. Cut the seat cushion cover tension cord retaining hog rings.

4. Detach the seat cushion cover tension cords from the seat cushion.

5. Detach the seat cushion cover from the seat cushion.

6. Detach the seat cushion cover.

Cut the hog rings.
